4. 12  Электрооборудование

Техническое обслуживание

2



Снятие стопорного кольца

Замена лампы у фары

Регулировочные винты

Фары

Фары имеют два режима освещения: режим дальнего света служит для максимального освещения дороги перед автомобилем, режим ближнего
света  служит  для  освещения  участка  дороги  меньшей  протяжённости    и  с  меньшей  интенсивностью,   во  избежание  ослепления  встречных
участников дорожного движения. Ближний свет фар может использоваться в условиях недостаточной видимости.

В фары также встроены лампы стояночных (габаритных) фонарей.

В  целях  безопасности  дорожного  движения  и  предотвращения  ослепления  встречного  потока  машин  свет  фар  должен  быть  правильно
отрегулирован. Регулировка света фар производится через каждые 9 000 км пробега и при каждой замене соответствующих ламп. Регулировку
необходимо выполнять при помощи специального устройства или экрана.

Замена ламп в фарах

1.

Снимите  с  отражателя  задний  защитный  колпак.   Отсоедините  лампу  от  электрического  разъёма.   Снимите  стопорное  кольцо  и  выньте

лампу.

2.

Установите новую лампу, надёжно закрепив ее в посадочном отверстии. Установите на место стопорное кольцо, электрический разъем и

защитный колпак.

Примечание:

·

Не пытайтесь очищать отражатель, т. к. это может привести к повреждению его зеркальной поверхности.

·

Не  меняйте  лампу  загрязнёнными  или  замасленными  руками, т. к. масло  при  испарении, вследствие  нагрева  лампы, может  повредить

отражатель.

·

Автомобиль оснащён галогенными лампами. Во избежание выхода ламп из строя не прикасайтесь к их стеклянному корпусу.

4. 12  Электрооборудование

Техническое обслуживание

3



Регулировка направления пучка света фар

Перед



началом



регулировки необходимо разметить экран, проверить и довести до нормы давление в шинах, проверить состояние рассеивателей

фар (не допускается наличие грязи и повреждений).

Регулировка  ведется  по  ближнему  свету  фар, причём  каждая  фара  регулируется  отдельно.  Другая  фара  при  этом  закрывается.  Регулировку
следует производить на незагруженном автомобиле.

Установите  автомобиль  на  горизонтальной  площадке  на  расстоянии 10 м  от  вертикального  экрана, размещенного  в  тени. Перпендикуляр I-I
должен совпадать с осевой линией автомобиля.

1.

Включите ближний свет фар.

2.

При  помощи  винтов  вертикальной  и  горизонтальной  регулировки  установите  оптические  элементы  таким  образом,   чтобы  выполнялись

следующие условия:

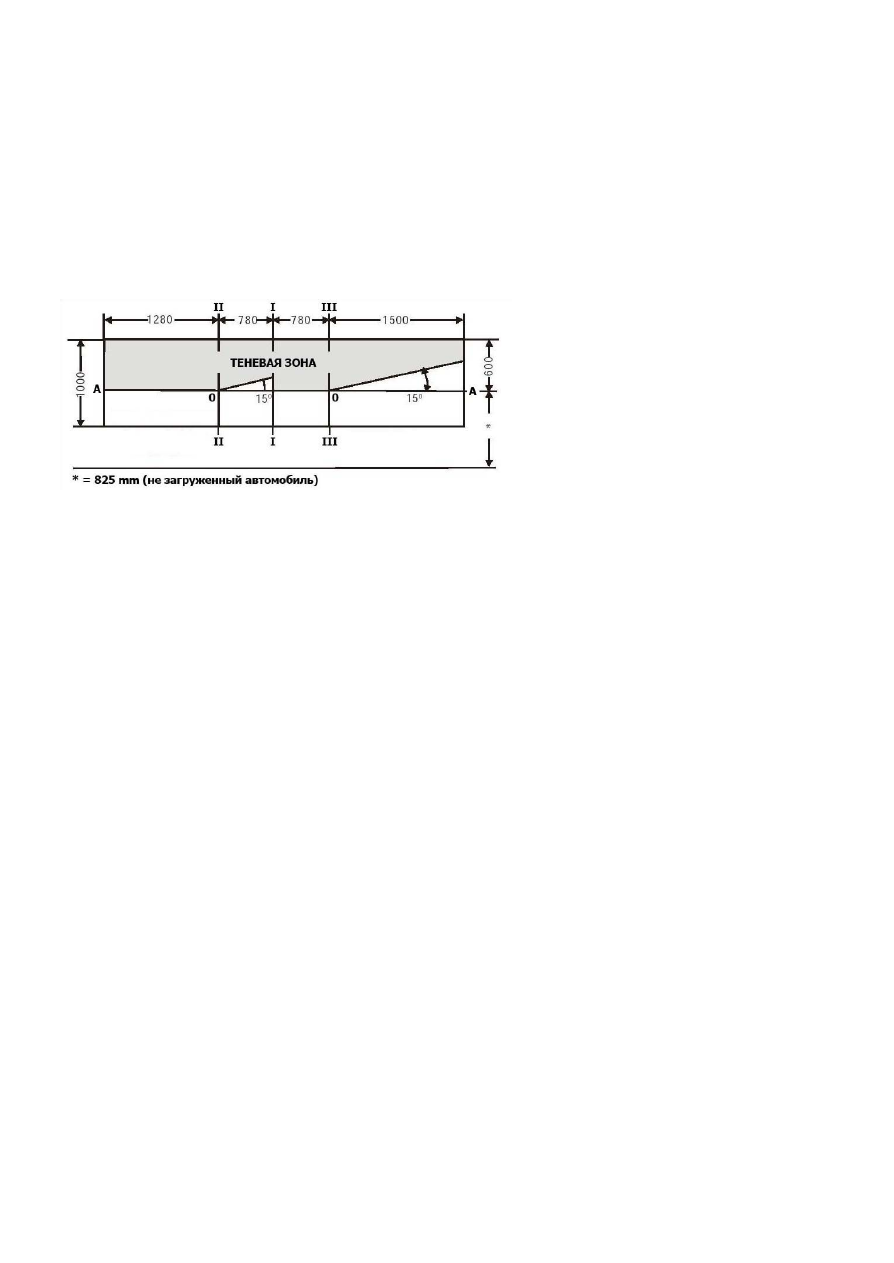

Разметка экрана для регулировки направления пучка света фар
I-перпендикуляр к продольной оси автомобиля;  II, III-линии центров левой и правой фар
соответственно

·

Горизонтальная ограничительная линия освещенного и неосвещенного участков совпала с линией А-А.

·

Наклонные ограничительные линии, направленные вверх под углом 15˚, исходили из точек 0.

Регулировка второй фары осуществляется аналогичным образом, без изменения положения экрана и автомобиля.

Затем  включается  дальний  свет  фар.  Световые  пятна  при  этом  должны  быть  выше  точек  ‘0’  и  располагаться  симметрично  относительно
центральной вертикальной линии экрана.

Допускается незначительное отклонение от симметричности, при этом повторная регулировка фар не производится.

4. 12  Электрооборудование

Техническое обслуживание

4





Блок реле и предохранителей в кабине

4. 12  Электрооборудование

Техническое обслуживание

5



Реле стартера за кабиной

Плавкие предохранители

С целью защиты проводов и прочего электрооборудования от тока короткого замыкания и перегрузок, электрическая цепь автомобиля оснащена
плавкими  предохранителями, соответствующими  требованиям IS 2577 либо SAEJ 554b, которые  объединены  в  общий  блок. Данный  блок (блок
реле и предохранителей) находится под приборной панелью слева.

В  случае  неисправности  электрической  цепи  в  первую  очередь  следует  проверить  соответствующие  предохранители.   Обозначение  и  схема
применения каждого предохранителя приведена на крышке блока реле и предохранителей. Внутри блока имеются запасные предохранители.

Для доступа к предохранителям и реле необходимо снять крышку блока, слегка надавив на ее защелки. При установке крышки удостоверьтесь,
что защелки попали в соответствующие пазы блока.

Для замены предохранителя снимите крышку блока, выньте перегоревший предохранитель и вставьте запасной соответствующего номинала.

Внимание!

Новый предохранитель должен иметь соответствующую маркировку по току.

Не используйте сомнительные предохранители и не заменяйте их проволокой



или



другими проводниками.

Использование несоответствующих предохранителей может привести к возгоранию или выходу из строя электрооборудования.

В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, обратитесь на сервисную
станцию, авторизованную Дистрибьютором.

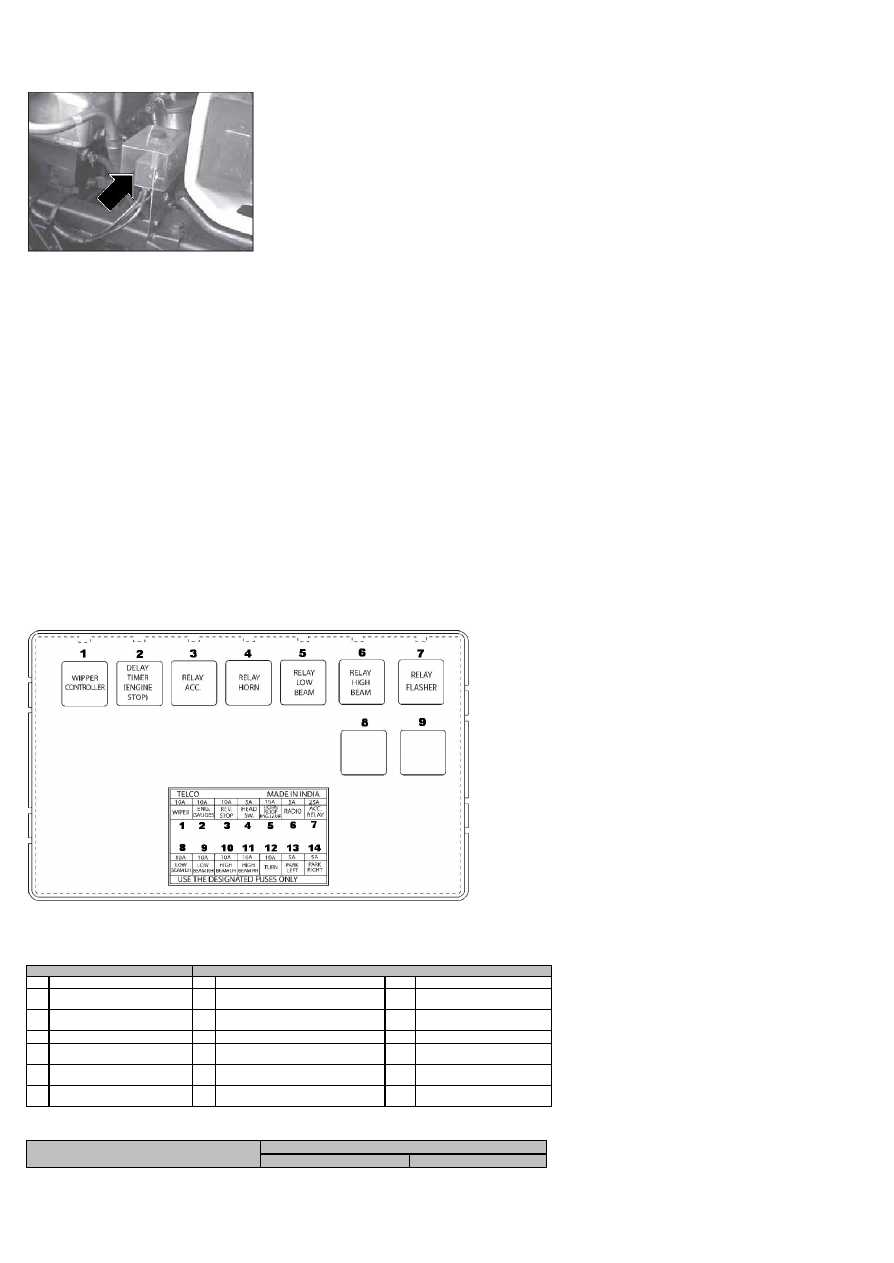

Крышка блока реле и предохранителей

Обозначения:

РЕЛЕ

ПРЕДОХРАНИТЕЛИ

1

Стеклоочистители

1 Стеклоочистители

8 Лампа ближнего света правая

2

Задержка остановки двигателя

2

Контрольно-измерительные приборы,
реле задержки остановки двигателя

9 Лампа ближнего света левая

3

Дополнительное оборудование

3

Контрольные лампы заднего хода и
стоп-сигналов

10 Лампа дальнего света левая

4

Звуковой сигнал

4 Переключатель света фар

11 Лампа дальнего света правая

5

Лампы ближнего света

5

Звуковой сигнал, лампы освещения кабины
 и отсека двигателя

12 Лампы указателей поворотов

6

Лампы дальнего света

6 Радиоприемник

13

Лампы габаритного света
левого борта

7

Лампы указателей поворотов

7 Реле дополнительного оборудования

14

Лампы габаритного света
правого борта

Рекомендованная плотность электролита в зависимости от температуры окружающего воздуха

Климатические районы,

 среднемесячная температура в январе

Плотность электролита при 25˚С, г/смі

заливаемого

заряженной батареи
