ВНИМАНИЕ

Всегда надёжно крепите огнетушитель — в противном случае при

столкновении или резком торможении существует опасность нанесе-

ния травм находящимся в автомобиле людям.

Набор бортового инструмента

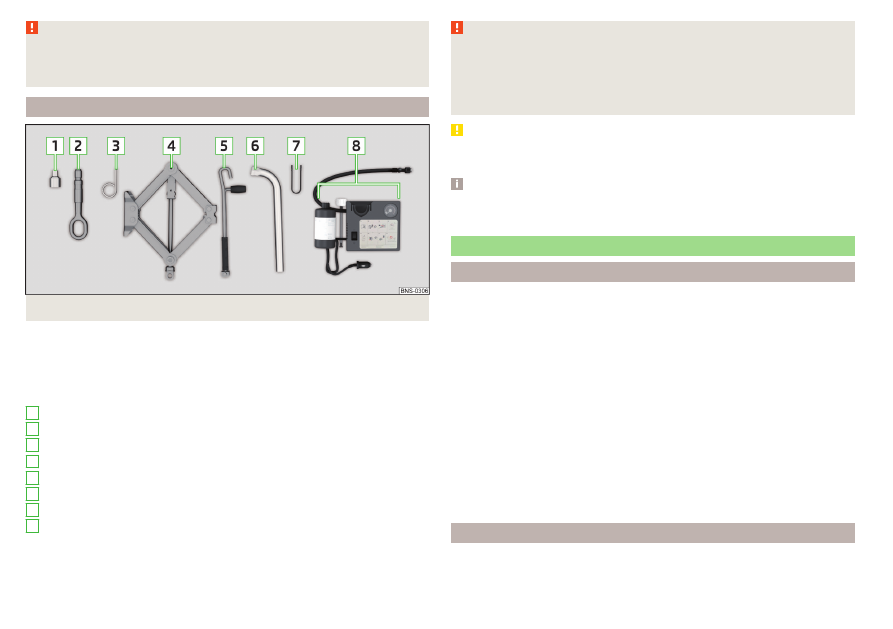

Илл. 308  Набор бортового инструмента

Ящик с бортовым инструментом находится в области докатного или за-

пасного колеса. Бортовой инструмент может быть убран в карман в багаж-

ном отсеке.
В зависимости от комплектации в набор бортового инструмента может

входить не всё перечисленное.

Переходник для болтов-секреток
Буксирная проушина
Скоба для снятия колёсных колпаков
Домкрат с табличкой с указаниями
Ручка домкрата
Баллонный ключ
Съёмник колпачков колёсных болтов
Комплект для ремонта шин

1

2
3
4
5
6
7
8

ВНИМАНИЕ

■

Домкрат, поставляемый в заводской комплектации, предназначен

только для вашей модели автомобиля. Поэтому не используйте его для

подъёма других автомобилей или грузов: опасность травмирования!

■

Инструмент всегда надёжно укладывайте в отсек в области докатно-

го / запасного колеса или в чехол. Он хранится в багажном отсеке.

ОСТОРОЖНО

Перед укладкой домкрата в ящик с бортовым инструментом верните его в

исходное состояние: опасность повреждения ящика.

Примечание

Декларация о соответствии приложена к домкрату или находится в папке

с бортовой документацией.

Замена колеса

Подготовительные работы

Перед заменой колеса на проезжей части примите следующие меры

безопасности.

›

Припаркуйте автомобиль как можно дальше от транспортного потока.

Выберите для этого ровное место с твёрдым основанием.

›

Заглушите двигатель.

›

У автомобиля с механической коробкой передач включите 1-ю переда-

чу.

›

Автомобили с автоматической КП: переведите рычаг селектора в поло-

жение P.

›

Включите стояночный тормоз.

›

Включите аварийную световую сигнализацию и выставите знак аварий-

ной остановки на предписанном правилами расстоянии.

›

Высадите всех пассажиров. Во время замены колеса пассажиры долж-

ны не стоять на дороге, а находиться, например, за разделительным

ограждением.

›

Если к автомобилю присоединён прицеп, отсоедините прицеп.

Замена колеса

›

Извлеките докатное ли запасное колесо

» стр. 299

.



298

Самостоятельные действия в сложных ситуациях

›

Снимите полноразмерный колёсный колпак

» стр. 300

 или колпачки

болтов

» стр. 300

.

›

Ослабьте колёсные болты

» стр. 301



»

.

›

Поднимите автомобиль

» стр. 301

 так, чтобы заменяемое колесо не ка-

салось земли.

›

Открутите колёсные болты и уложите на чистую подкладку (тряпку, бу-

магу и т. п.).

›

Осторожно снимите неисправное колесо.

›

Установите докатное или запасное колесо и закрутите колёсные болты

от руки.

›

Опустите автомобиль.

›

Попеременно ключом для колёсных болтов затяните противолежащие

болты («крест-накрест»)

» стр. 301

.

›

Установите колпак колеса

» стр. 300

 или колпачки колёсных болтов

» стр. 300

.

При установке колёс с направленным рисунком протектора шин учиты-

вайте направление вращения

» стр. 293

.

Все колёсные болты должны быть чистыми и иметь лёгкий ход (должны

легко вкручиваться). Если колёсные болты корродировали и заворачива-

ются с трудом, их следует заменить.

ВНИМАНИЕ

■

Пока автомобиль не поднят домкратом, ослабляйте колёсные болты

не сильно (примерно на один оборот)! Иначе колесо может соскочить

и упасть — опасность травмирования!

■

Категорически запрещается смазывать колёсные болты: опасность

ДТП.

Дополнительные работы

После замены колеса необходимо выполнить следующие работы:

›

Снятое колесо положите в нишу под фальшполом багажного отсека и за-

крепите винтом (опору для фальшпола вставьте обратно в винт).

›

Уложите бортовой инструмент в предусмотренное место.

›

Проверьте и при необходимости доведите до нормы давление в шине

установленного колеса. Занесите новые значения давления в память си-

стемы контроля давления в шинах

» стр. 267

.

›

Как можно скорее проверьте момент затяжки колёсных болтов на сер-

висном предприятии. Предписанный момент затяжки составляет 140 Нм.

Замените повреждённую шину. Не рекомендуется ремонтировать шину.

ВНИМАНИЕ

Слишком большой момент затяжки колёсных болтов может повредить

резьбу и привести к деформации посадочной плоскости колёсного

диска. При слишком слабой затяжке колесо может открутиться во вре-

мя движения — опасность ДТП. Поэтому до проверки момента затяжки

двигайтесь особенно осторожно и с умеренной скоростью.

Извлечение/убирание докатного или запасного колеса

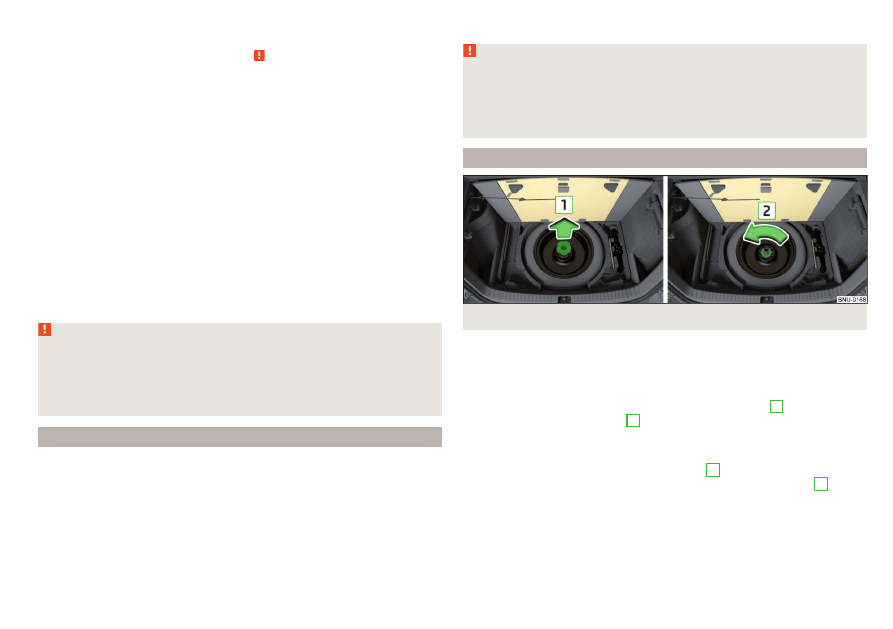

Илл. 309  Извлечение колеса

Колесо находится в нише под напольным покрытием в багажном отсеке и

закреплено винтом

» илл. 309

.

Извлечение колеса

›

Поднимите фальшпол в багажном отсеке.

›

Снимите опору для фальшпола в направлении стрелки

1

 и выверните

винт в направлении стрелки

2



» илл. 309

.

Укладывание колеса

›

Положите колесо внешней стороной вниз в нишу.

›

Заверните стопорный винт против стрелки

2

 до упора

» илл. 309

.

›

Установите опору для фальшпола в противоположном стрелке

1

 на-

правлении.

›

Опустите фальшпол в багажном отсеке.

299

Оснащение для экстренных ситуаций и самопомощь

Извлечение/укладывание докатного колеса в автомобилях с

аудиосистемой

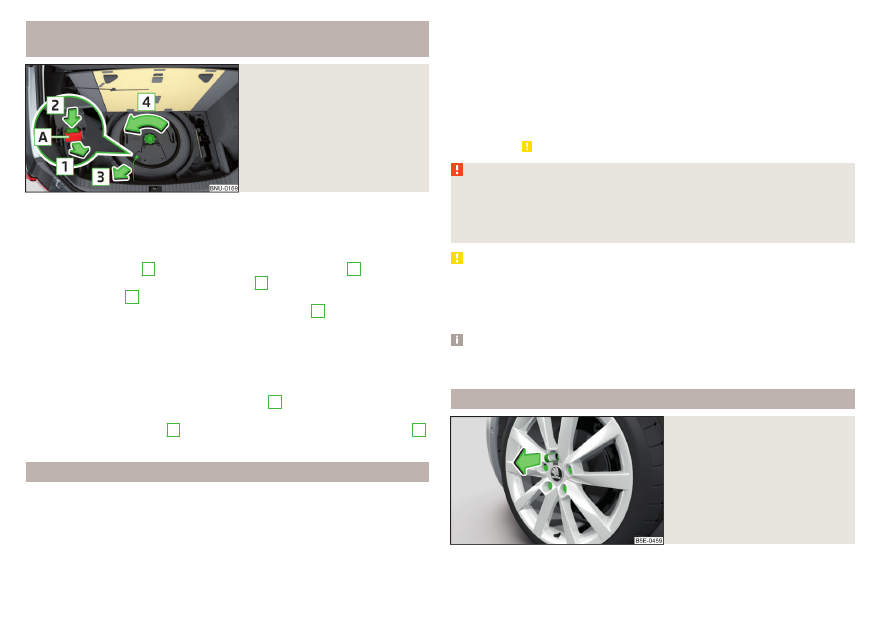

Илл. 310

Извлечение колеса

Колесо находится в нише под фальшполом в багажном отсеке и закрепле-

но специальным винтом.

Извлечение колеса

›

Поднимите фальшпол в багажном отсеке.

›

Оттяните фиксатор

A

 на разъёме в направлении стрелки

1



» илл. 310

.

›

Отожмите фиксатор разъёма по стрелке

2

 и извлеките разъём движе-

нием по стрелке

3

.

›

Отверните стопорный винт в направлении стрелки

4

.

›

Извлеките низкочастотный динамик.

›

Выньте колесо.

Укладывание колеса

›

Положите колесо внешней стороной вниз в нишу.

›

Установите низкочастотный динамик.

›

Заверните стопорный винт против стрелки

4

 до упора

» илл. 310

.

›

Вставьте разъём в НЧ-динамик.

›

Заблокируйте фиксатор

А

 в противоположном стрелке направлении

1

.

›

Опустите фальшпол в багажном отсеке.

Сплошной колпак колеса

Снятие колпака

›

Зацепите съёмник за одно из вентиляционных отверстий на краю колпа-

ка.

›

Вставьте баллонный ключ в скобу, упритесь им в колесо и отсоедините

колпак от диска.

Установка колпака

›

Вначале приложите колпак к диску тем местом, где находится отверстие

для вентиля шины.

›

Затем вдавите колпак колеса в диск, так чтобы он зафиксировался по

всей окружности.

На задней стороне колёсного колпака, если он был установлен на заводе

или является оригинальным аксессуаром ŠKODA, имеется значок, отмеча-

ющий положение болта-секретки. Болт-секретку следует вворачивать в

этом месте

»

.

ВНИМАНИЕ

Мы рекомендуем использовать колёсные колпаки из ассортимента

оригинальных аксессуаров и принадлежностей ŠKODA. При установке

других колпаков поступление воздуха для охлаждения тормозов может

оказаться недостаточным — опасность аварии.

ОСТОРОЖНО

■

При установке колпака в положении, отличном от обозначенного для

болта-секретки, возможно повреждение колпака.

■

Прижимайте колёсный колпак только надавливанием руки, не бейте по

нему: иначе имеется опасность повреждения колёсного колпака.

Примечание

Мы рекомендуем использовать колёсные колпаки из ассортимента ориги-

нальных аксессуаров и принадлежностей ŠKODA.

Колпачки колёсных болтов

Илл. 311

Снятие колпачка



300

Самостоятельные действия в сложных ситуациях

›

Для снятия колпачка установите на колпачке съёмник колпачков до

упора и, потянув за него, снимите колпачок в направлении стрелки

» илл. 311

.

›

Для установки наденьте колпачок на колёсный болт до упора.

Колёсные болты-секретки

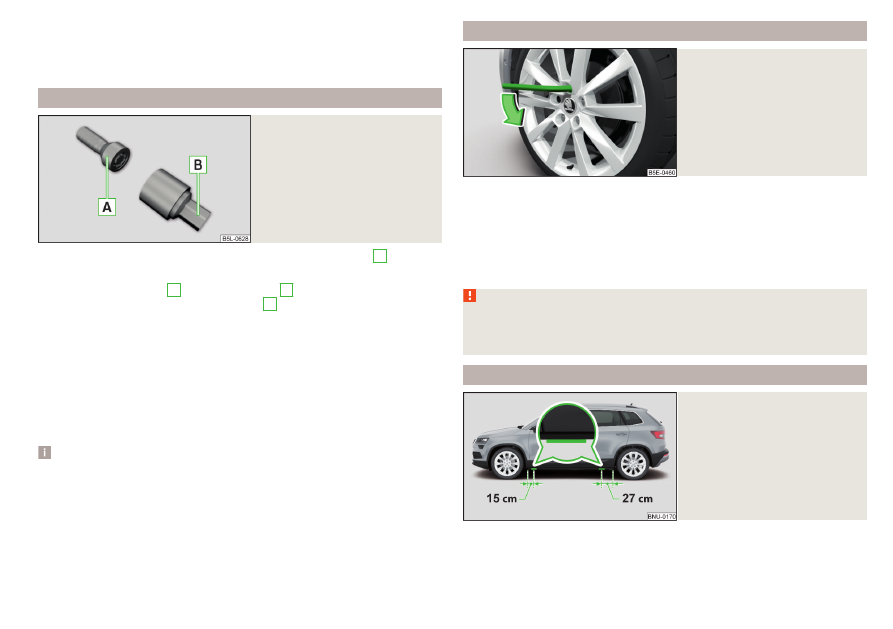

Илл. 312

Болт-секретка и переходник

Болты-секретки защищают колёса от воров. Без переходника

B



» илл. 312

их невозможно отвернуть/затянуть.

›

Наденьте переходник

B

 на болт-секретку

A

 до упора.

›

Наденьте ключ до упора на переходник

B

 и отверните/затяните болт-

секретку.

›

Снимите переходник.

Переходник для колёсных болтов-секреток следует всегда хранить в

автомобиле на случай замены колеса.
При наличии колёсных колпаков (установленных на заводе или из ассор-

тимента оригинальных аксессуаров и принадлежностей ŠKODA) болт-сек-

ретку следует вворачивать в том месте, которое отмечено на задней сто-

роне колпака.

Примечание

Рекомендуем сохранить этикетку с указанием кода. По этому коду можно

заказать запасной переходник из ассортимента оригинальных запчастей

ŠKODA.

Откручивание и затяжка колёсных болтов

Илл. 313

Отворачивание колёсных бол-

тов

›

Установите на колёсный болт ключ для колёсных болтов до упора. Ис-

пользуйте подходящий к болтам-секреткам переходник

» илл. 312

 на

стр. 301.

›

Отворачивание болтов: возьмитесь за конец ключа и поверните болт

примерно на один оборот в направлении стрелки

» илл. 313

.

›

Затягивания болтов: возьмитесь за конец ключа и вращайте болт против

стрелки

» илл. 313

, пока он не будет затянут надлежащим образом.

ВНИМАНИЕ

Если болт не удаётся открутить руками, можно, соблюдая осторож-

ность, надавить на конец ключа ногой. При этом держитесь за автомо-

биль, чтобы не упасть: опасность травмирования.

Поддомкрачивание автомобиля

Илл. 314

Рёбра под домкрат


