Skoda Karoq (2017 год). Руководство - часть 28

Крючки

Илл. 133

Установка крючка

Сначала прочтите и примите к сведению   и   на стр 111.

Крючок можно закрепить на проушине системы  . Он предназначен

для подвешивания небольших предметов, например пакетов и т. п.

›

Зацепите крючок за проушину в направлении стрелки

» илл. 133

.

Снятие происходит в обратной последовательности.
Максимально допустимая нагрузка на крючок составляет 5 кг.

ВНИМАНИЕ

Перед складыванием спинок сидений крючки следует снимать - опас-

ность травмирования.

ОСТОРОЖНО

Перед складыванием спинок сидений крючки следует снимать - опас-

ность повреждения крючков и перевозимого груза.

Закрепление фальшпола

Илл. 134

Закрепление фальшпола



Сначала прочтите и примите к сведению   и   на стр 111.

В зависимости от комплектации фальшпол можно закрепить крючком на

планке с левой стороны багажного отсека.

›

Передний крючок

A

 сдвиньте по планке как можно дальше вперёд и

опустите до упора

» илл. 134

.

›

Крючок

B

 фальшпола закрепите перед сложенным вниз крючком

A

.

ОСТОРОЖНО

Фальшпол можно закрепить на планке только при открытой крышке ба-

гажного отсека. Перед закрыванием крышки багажного отсека убедитесь,

что фальшпол не закреплён на планке — опасность повреждения полки

багажного отсека.

Двустороннее покрытие пола

Сначала прочтите и примите к сведению   и   на стр 111.

В багажном отсеке может находиться двусторонний коврик. Одна сторона

выполнены с текстильным покрытием, другую сторону можно мыть (при-

годна для перевозки влажных или грязных предметов).

Полка багажного отсека

Илл. 135  Снятие полки багажного отсека







114

Управление

Илл. 136  Укладка полки багажного отсека за спинкой заднего сиде-

нья

Сначала прочтите и примите к сведению   и   на стр 111.

Если подвесы полки

А



» илл. 135

 зацеплены за крышку багажного отсека,

то при её открывании полка багажного отсека (далее просто полка) будет

подниматься.
Полку можно снять и вынуть из автомобиля или при необходимости уста-

новить вертикально за спинкой заднего сиденья перед креплением

D

» илл. 136

.

Снятие

›

Снимите подвесы

A

 с обеих сторон крышки багажного отсека в направ-

лении стрелки

1



» илл. 135

.

›

Удерживая полку поднятой, нажмите на нижнюю часть полки в области

креплений

C

 с обеих сторон.

›

Снимите крышку в направлении стрелки

2

.

Установка

›

Расположите крепления полки

B

 над опорами

C

 на обивке боковин

» илл. 135

.

›

Нажмите на верхнюю часть полки в области креплений

C

 с обеих сто-

рон. Гнёзда

B

 должны зафиксироваться в креплениях

C

 с обеих сторон

багажного отсека.

›

Закрепите подвесы

A

 с обеих сторон крышки багажного отсека.



ВНИМАНИЕ

■

Во время движения автомобиля на полке не должны находиться ника-

кие предметы — опасность трав при резком торможении или столкно-

вении!

■

Полка багажного отсека, убранная за задние сиденья ограничивает

водителю обзор назад.

ОСТОРОЖНО

■

Перекос полки может привести к повреждению обивки боковин и самой

полки, чтобы его избежать, необходимо соблюдать следующее:

■

Полка всегда должна быть правильно установлена, а высота багажа не

должна превышать высоту полки.

■

В поднятом положении полка не должна быть перекошена в уплотни-

теле проёма крышки багажного отсека.

■

В зазоре между спинкой сиденья и поднятой полкой не должно быть

никаких предметов.

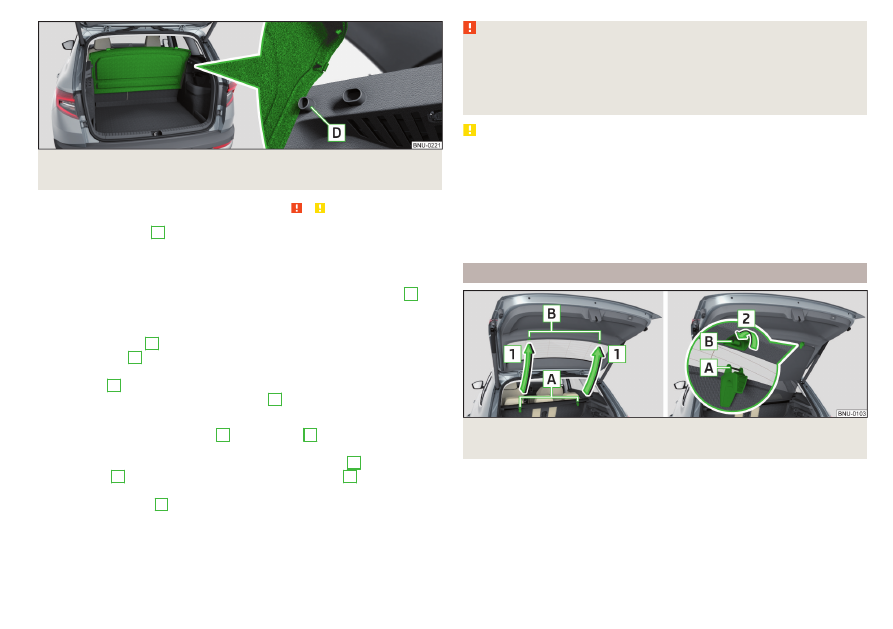

Сматывающаяся шторка

Илл. 137  Крепление шторки багажного отсека к крышке багажного

отсека



115

Перевозка багажа

Илл. 138

Извлечение сматывающейся

шторки

Сначала прочтите и примите к сведению   и   на стр 111.

Сматывающуюся шторку (далее просто шторку) можно прикрепить к

крышке багажного отсека.
Если фиксаторы

A



» илл. 137

 шторки закреплены на крышке багажного

отсека, то при одновременно с открыванием крышки вытягивается штор-

ка.

Крепление/отсоединение

›

Для закрепления вытяните шторку в направлении стрелок

1

 и вставьте

фиксаторы

A

 в направлении стрелки

2

 в крепления

B

.

›

Для отсоединения отцепите фиксаторы

A

 от креплений

B

 против на-

правления стрелки

2

.

›

Придерживайте шторку, чтобы она сматывалась медленно и без повре-

ждений, против стрелки

1

.

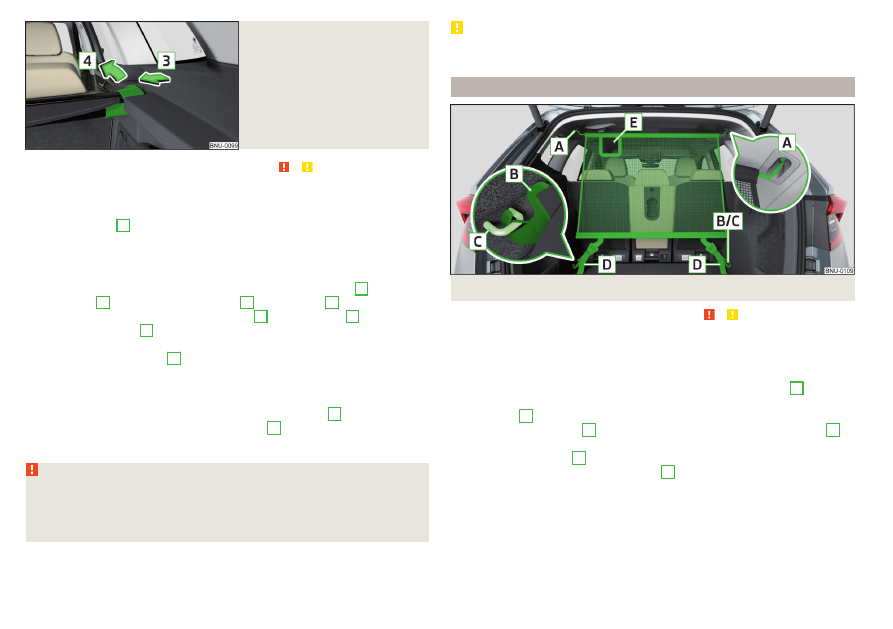

Снятие/установка

Смотанную шторку можно извлечь из автомобиля.

›

Нажмите на поперечину сбоку в направлении стрелки

3

 и извлеките

шторку движением в направлении стрелки

4



» илл. 138

.

Установка происходит в обратной последовательности.

ВНИМАНИЕ

На сматывающейся шторке багажного отсека запрещается размещать

какие-либо предметы — они могут повредить шторку, а при резком

торможении или столкновении причинить травмы водителю и/или пас-

сажирам!



ОСТОРОЖНО

Не размещайте острые предметы непосредственно под шторкой - опас-

ность повреждения шторки.

Разделительная сетка

Илл. 139  Разделительная сетка позади задних сидений

Сначала прочтите и примите к сведению   и   на стр 111.

Разделительную сетку можно установить как за передними, так и за задни-

ми сиденьями.

Установка/снятие разделительной сетки позади задних сидений

›

Для установки поперечины сначала вставьте её в крепление

A

 на одной

стороне и отожмите вперёд. Таким же образом вставьте поперечину в

крепление

A

 на другой стороне автомобиля

» илл. 139

.

›

Защёлкните карабины

B

 на концах ремня в такелажных проушинах

C

.

›

В автомобилях с трансформируемым фальшполом крепите карабины за

передние проушины

D



» илл. 128

 на стр. 112.

›

Натяните ремни за свободные концы

D



» илл. 139

.

Снятие происходит в обратной последовательности.

Установка/снятие разделительной сетки позади передних сидений

Установка выполняется аналогично установке за задними сиденьями.
Такелажные проушины для зацепления карабинов находятся внизу сред-

них стоек кузова.





116

Управление

ВНИМАНИЕ

На ремнях сетки в зависимости от комплектации может находиться

«предохранительная петля». Не пытайтесь отсоединить «петлю». В слу-

чае ДТП это может привести к отсоединению сетки с последующим

травмированием водителя и пассажиров.

Примечание

Отверстие

E

 в разделительной сетке предусмотрено для проведения

трёхточечного ремня безопасности.

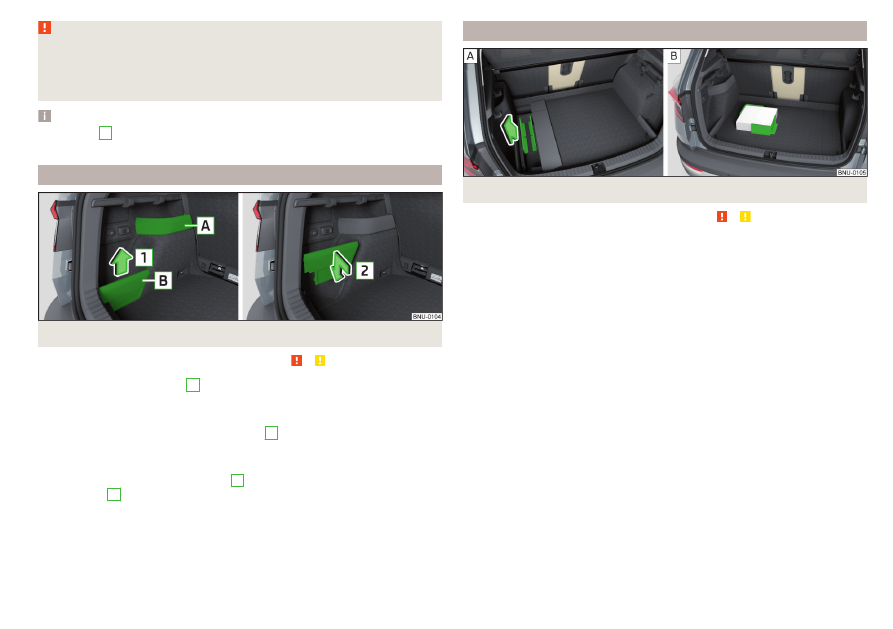

Вещевые отсеки в багажном отсеке

Илл. 140  Вещевые отсеки, снятие крышки / установка крышки

Сначала прочтите и примите к сведению   и   на стр 111.

Несъёмный вещевой отсек

A



» илл. 140

 может находиться на левой или

на правой стороне багажного отсека и предназначен для размещения не-

больших предметов общей массой до 1,5 кг.
Вещевое отделение со съёмной крышкой

B

 находится с обеих сторон ба-

гажного отсека и предназначено для хранения небольших предметов об-

щей массой до 2,5 кг.
Движением в направлении стрелки

1

 крышку можно снять, а в направле-

нии стрелки

2

 - установить.



Элементы Cargo

Илл. 141  Извлечение элемента Cargo/пример крепления багажа

Сначала прочтите и примите к сведению   и   на стр 111.

В зависимости от комплектации элементы крепления Cargo можно хра-

нить под покрытием пола в багажном отсеке.
Элементы крепления Cargo предназначены для закрепления предметов

общей массой до 8 кг.

›

Для доступа ко всем элементам Cargo сначала следует откинуть левую

часть фальшпола

» илл. 142

 на стр. 118.

›

Для использования извлеките элемент Cargo в направлении стрелки

» илл. 141

 — .

›

Закрепите груз посреди элемента Cargo как можно ближе к заднему си-

денью

» илл. 141

 — .

›

После использования спрячьте элементы Cargo на прежнем месте.



117

Перевозка багажа
