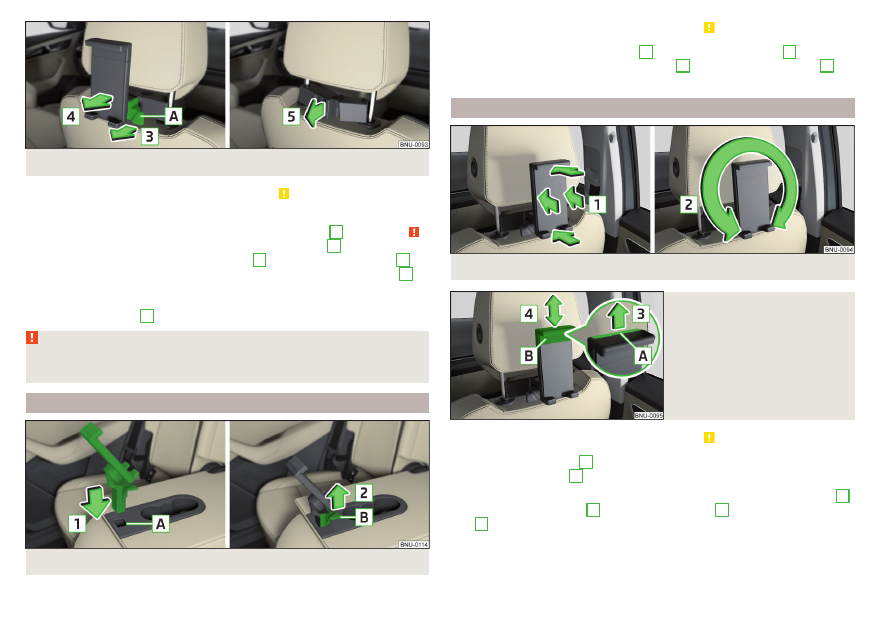

Илл. 124  Снятие: держатель/адаптер

Сначала прочтите и примите к сведению   на стр 109.

›

Для установки насадите раскрытый адаптер на направляющие передне-

го подголовника и защёлкните в направлении стрелки

1



» илл. 123



»

.

›

Вставьте держатель в адаптер в направлении стрелки

2

.

›

Для снятия потяните стопорный язычок

A

 в направлении стрелки

3

 и

снимите держатель из адаптера движением в направлении стрелки

4

» илл. 124

.

›

Надавите на адаптер и снимите его с направляющих подголовника в на-

правлении стрелки

5

.

ВНИМАНИЕ

Обращайтесь с адаптером осторожно — иначе можно травмировать

пальцы.

Размещение в отверстии в спинке среднего сиденья

Илл. 125  Установка держателя / снятие держателя



Сначала прочтите и примите к сведению   на стр 109.

›

Вставьте держатель в отверстие

A

 в направлении стрелки

1



» илл. 125

.

›

Для снятия потяните язычок фиксатора

B

 в направлении стрелки

2

 и

снимите держатель.

Обращение с держателем

Илл. 126  Наклон и вращение держателя

Илл. 127

Подгонка размера захвата

Сначала прочтите и примите к сведению   на стр 109.

В направлении стрелок

1

 держатель можно наклонять на угол в 30°, а в

направлении стрелки

2

 — можно вращать на 360°

» илл. 126

.

›

Для адаптации держателя по размерам вытяните стопорный язычок

A

в направлении стрелки

3

 и передвиньте часть

B

 в направлении стрел-

ки

4

 в нужное положение

» илл. 127

.







110

Управление

Примечание

Если в держателе нет никакого внешнего устройства, то рекомендуется

часть

B

 сдвинуть вниз до упора. Иначе при определённых скоростях мо-

гут возникать раздражающие шумы.

Перевозка багажа

Багажный отсек и перевозка багажа



Введение

При перевозке тяжёлых предметов изменяется положение центра тяжести

автомобиля и его ходовые качества. Поэтому выбирайте соответственно

скорость и стиль движения.

При перевозке багажа соблюдайте следующие указания:

▶

Груз должен быть распределён в багажном отсеке равномерно и зафик-

сирован подходящими для этого ремнями, закреплёнными за проушины

для крепления багажа, или багажными сетками так, чтобы он не мог

сдвигаться при движении.

▶

Тяжёлые предметы кладите как можно ниже.

▶

Поддерживайте в шинах давление, соответствующее нагрузке.

При ДТП даже небольшие и лёгкие предметы приобретают достаточную

кинетическую энергию, чтобы причинить тяжёлые травмы.
Величина кинетической энергии зависит от скорости движения автомоби-

ля и от массы предмета.

Плафон освещения багажного отсека

Освещение включается и выключается, когда открывается или закрывает-

ся дверь багажного отсека.
Если крышка багажного отсека открыта, а зажигание выключено, лампа

гаснет автоматически через 10 минут.

ВНИМАНИЕ

■

Никогда не превышайте максимально допустимую нагрузку на эле-

менты крепления, сетки, крючки и т. п. Более тяжёлые предметы удер-

живаются недостаточно надёжно — опасность травмирования!

■

Не превышайте допустимые осевые нагрузки и разрешённую макси-

мальную массу автомобиля — опасность аварии!

■

Незакреплённый или закреплённый ненадлежащим образом груз мо-

жет при резком манёвре автомобиля или при ДТП сдвинуться с ме-

ста — угроза травмы!



111

Перевозка багажа

ВНИМАНИЕ (продолжение)

■

Незакреплённый груз может попасть на раскрывающуюся подушку

безопасности и причинить травмы — опасно для жизни!

■

При перевозке предметов в багажном отсеке, увеличенном за счёт

складывания спинки сиденья, следите за тем, чтобы эти предметы бы-

ли уложены и закреплены так, чтобы они не могли представлять опас-

ности для пассажира на оставшемся заднем сиденье.

ОСТОРОЖНО

■

Никогда не превышайте максимально допустимую нагрузку на элементы

крепления, сетки, крючки и т. п. — опасность повреждения.

■

Не допускайте повреждения нитей нагревательного элемента заднего

стекла, а также встроенных в заднее стекло антенн, трущимися о стёкла

частями груза.

■

Не помещайте в сетки или вещевые отделения в багажном отсеке ника-

кие предметы с острыми краями — они могут повредить сетки и вещевые

отделения.

■

Укладывайте предметы в вещевые отделения осторожно, не допуская

концентрации нагрузки в отдельных точках — опасность повреждения ве-

щевых отделений.

Крепёжные элементы

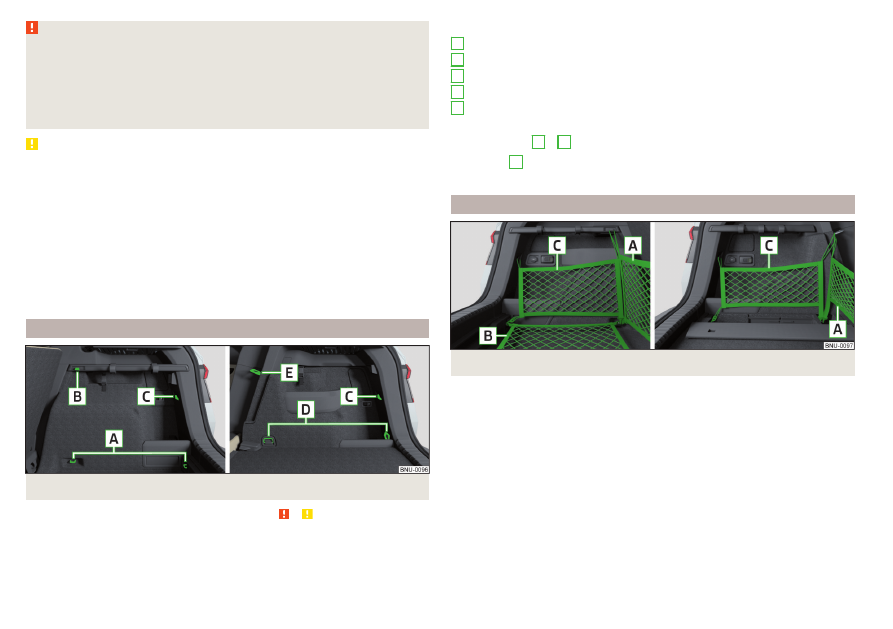

Илл. 128  Крепёжные элементы: вариант 1/вариант 2

Сначала прочтите и примите к сведению   и   на стр 111.

Крепёжные элементы расположены в багажном отсеке с обеих сторон.



Обзор крепёжных элементов

» илл. 128

Такелажные проушины для фиксации груза и крепёжных сеток
Рейка с крючками, только для крепления багажных сеток
Крюки только для крепления багажных сеток
Проушины для крепления груза
Крепёжная проушина только для крепления багажных сеток

Максимально допустимая статическая нагрузка для отдельной такелаж-

ной проушины

A

 и

D

 достигает 350 кг.

Проушина

E

 находится за складывающейся спинкой заднего сиденья

(кроме сидений VarioFlex).

Багажные сетки

Илл. 129  Примеры крепления сеток: вариант 1 / вариант 2



A
B
C
D

E

112

Управление

Илл. 130

Примеры крепления сеток: ва-

риант 3

Сначала прочтите и примите к сведению   и   на стр 111.

Примеры фиксации сеток

» илл. 129

 и

» илл. 130

Поперечный карман
Напольная сетка
Продольный карман

Максимально допустимая нагрузка на багажные сетки составляет 1,5 кг.

ОСТОРОЖНО

В автомобиле с трансформируемым полом багажного отсека позади сиде-

ний можно закрепить только поперечный карман

D



» илл. 130

 (сетка мо-

жет быть закреплена в нижней части за передние проушины

A



» илл. 128

на стр. 112).

Крепёжная планка с различными крючками

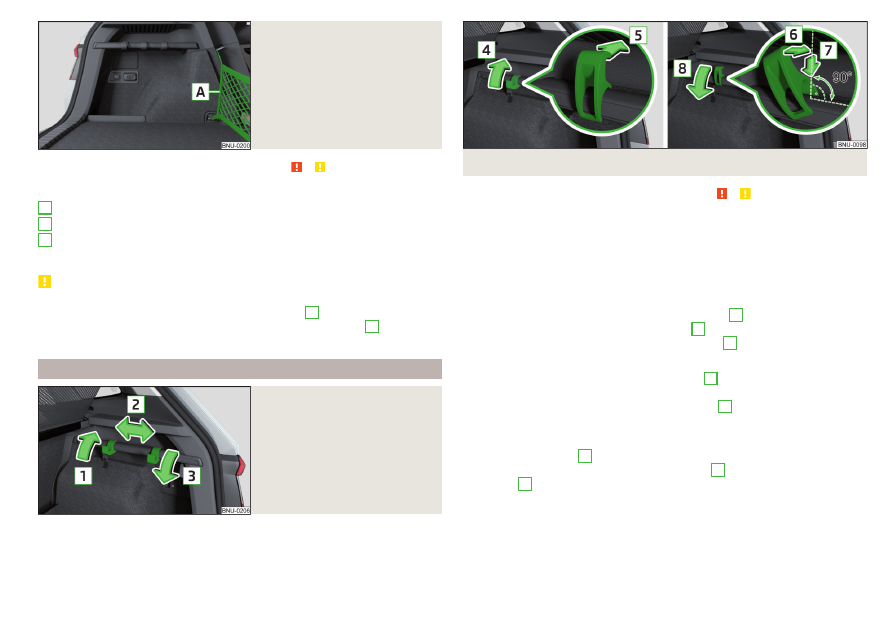

Илл. 131

Смещение крючков по кре-

пёжной планке



A
B
C

Илл. 132  Снятие/установка крючков

Сначала прочтите и примите к сведению   и   на стр 111.

Крепёжная планка со сдвижными крючками для подвешивания небольших

предметов (например, пакетов и т.п.) находится в зависимости от комплек-

тации на одной или на обеих сторонах багажного отсека.
Максимально допустимая нагрузка на соответствующий крючок составля-

ет 5 кг.

Передвигание крючков

›

Откиньте крючок вверх в направлении стрелки

1

 и передвиньте в жела-

емое положение в направлении стрелки

2



» илл. 131

.

›

Откиньте крючок вниз в направлении стрелки

3

 до упора.

Снятие крючков

›

Поверните крючок в направлении стрелки

4

 в вертикальное положение

» илл. 132

.

›

Нажмите на крючок по направлению стрелки

5

 и снимите его.

Установка крючка

›

Установите крючок на планку под углом и выровняйте движением в на-

правлении стрелки

6



» илл. 132

.

›

Надавите на крючок в направлении стрелки

7

 и опустите в направлении

стрелки

8

.



113
