Skoda Karoq (2017 год). Руководство - часть 9

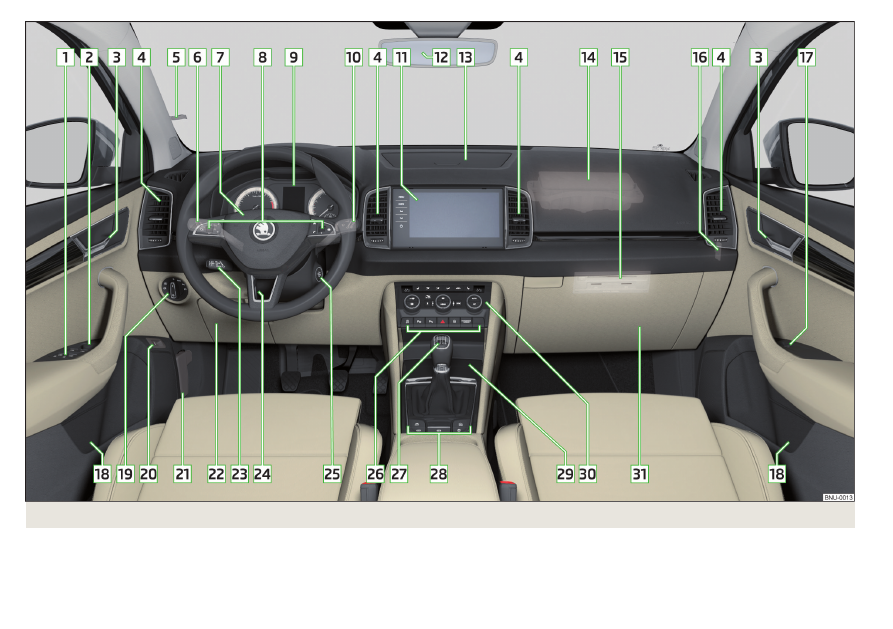

Илл. 29 Место водителя на автомобиле с левосторонним расположением рулевого управления (пример)

Управление

Управление

Место водителя

Обзор

Электрические стеклоподъёмники

Переключатель регулировки положения наружных зеркал

Внутренняя ручка двери

Дефлекторы

125

Зажим для записок

Подрулевой переключатель (в зависимости от комплекта-

ции):

▶

указатель поворота и дальний свет

▶

круиз-контроль

246

▶

функция ограничения скорости

247

▶

Ассистент дальнего света

Рулевое колесо со звуковым сигналом / с фронтальной по-

душкой безопасности водителя

Клавиши управления информационной системы

Комбинация приборов

Подрулевой переключатель:

▶

Стеклоочиститель и стеклоомыватель

▶

информационная система

Информационно-командная система Infotainment

130

с внутренним зеркалом заднего вида

Вещевой ящик на передней панели

100

Фронтальная подушка безопасности переднего пассажира

Внешний модуль системы Infotainment (в вещевом ящике со

стороны переднего пассажира)

132

Выключатель с замком подушки безопасности переднего

пассажира (на стороне передней панели)

Электрический стеклоподъёмник в двери переднего пасса-

жира

Вещевое отделение

Переключатель освещения

Клавиша электропривода крышки багажного отсека

2
3
4
5
6

8
9

12
13
14
15

18
19

Рычаг отпирания капота

285

Вещевое отделение

Подрулевой переключатель адаптивного круиз-контроля

252

Рычаг блокировки положения рулевой колонки

В зависимости от комплектации:

▶

Замок зажигания

215

▶

Кнопка пуска двигателя

215

Панель с клавишами и контрольными лампами (в зависимо-

сти от комплектации):

▶



система СТАРТ-СТОП

216

▶



парковочный автопилот

241

▶



Парковочный ассистент

233

▶



Аварийная световая сигнализация

▶



Центральный замок

▶









контрольные лампы фронтальной подушки без-

опасности переднего пассажира

В зависимости от комплектации:

▶

рычаг переключения передач (механическая КП)

221

▶

селектор (автоматическая КП)

222

Панели с клавишами (в зависимости от комплектации):

▶



выбор профиля движения

258

▶



функции Auto Hold

220

▶



электромеханический стояночный тормоз

219

▶



электронная система поддержания курсовой устойчиво-

сти ESC / Антипробуксовочная система ASR

228, 229

▶



Режим Бездорожье

231

Вещевое отделение

В зависимости от комплектации:

▶

отсек для мобильного телефона (Phonebox)

▶

Розетка 12 В

107

▶

Прикуриватель

109

▶

пепельница

108

▶

USB-вход

100

Управление отопителем/климатической установкой

121

Вещевой ящик со стороны переднего пассажира

103



22
23
24
25

Место водителя

Примечание

В автомобилях с правосторонним расположением рулевого управления,

расположение органов управления несколько отличается от приведённо-

го на

» илл. 29

Контрольные приборы и контрольные лампы

Комбинация приборов



Введение

Илл. 30 Комбинация приборов

Тахометр

» стр. 41

▶

с контрольными лампами

» стр. 42

дисплей

» стр. 52

Спидометр

▶

с контрольными лампами

» стр. 42

указатель температуры ОЖ

» стр. 41

Панель с контрольными лампами

» стр. 42

Клавиша:

▶

для установки текущего времени

» стр. 52

▶

сброса счётчика суточного пробега (trip)

» стр. 52

▶

для индикации пробега и времени, оставшегося до очередного ТО

» стр. 58

Указатель уровня топлива

» стр. 41

Яркость подсветки приборов регулируется автоматически в зависимости

от условий освещённости. Если в условиях недостаточной видимости не

горит ближний свет, то яркость подсветки уменьшается, чтобы обратить

внимание водителя на необходимость включить свет.



2
3

4
5
6

Управление

Яркость подсветки комбинации приборов можно регулировать в меню си-

стемы Infotainment



/  →  → Освещение.

Тахометр

Тахометр

» илл. 30

на стр. 40 показывает текущую частоту вращения

двигателя в оборотах в минуту.
Начало красной зоны на шкале тахометра соответствует максимально до-

пустимому числу оборотов для прошедшего обкатку и прогретого двига-

теля.
Переключайтесь на более высокую передачу или переводите селектор

автоматической коробки передач в положение D/S раньше, чем стрелка

тахометра достигнет красной зоны.
Для поддержания оптимальной частоты вращения двигателя следуйте ре-

комендациям по выбору передачи

» стр. 53

ОСТОРОЖНО

Стрелку тахометра можно доводить до красной зоны только на очень ко-

роткое время — опасность повреждения двигателя!

Указатель температуры охлаждающей жидкости

Илл. 31

Указатель температуры ОЖ

Указатель

» илл. 31

работает только при включённом зажигании.

Холодный двигатель — когда стрелка находится в секторе

, двигатель

ещё не прогрелся до своей рабочей температуры. Избегайте работы дви-

гателя на высоких оборотах и чрезмерной нагрузки на двигатель.
Рабочая температура — стрелка находится в секторе

Высокая температура — когда стрелка находится в секторе

, темпера-

тура охлаждающей жидкости слишком высокая, в комбинации приборов

загорается контрольная лампа 

» стр. 48

Указатель уровня топлива

Илл. 32

Указатель уровня топлива

Указатель

» илл. 32

работает только при включённом зажигании.

Вместимость топливного бака составляет в автомобилях с передним при-

водом прим. 50 л, в автомобилях с полным приводом — прим. 55 л.
Когда запас топлива в топливном баке уменьшается до резервного

» илл. 32

, в комбинации приборов загорается контрольная лампа



» стр. 47

ВНИМАНИЕ

Для исправной работы систем автомобиля, а значит, и безопасной езды

в топливном баке должно быть достаточно топлива. Никогда не ездите

до полной выработки топлива из бака – опасность ДТП!

ОСТОРОЖНО

Никогда не ездите до полной выработки топлива из бака! Из-за перебоев в

подаче топлива возможны пропуски воспламенения, что, в свою очередь,

может привести к серьёзным повреждениям двигателя и системы выпуска

отработавших газов.

Примечание

Стрелка  рядом с символом  в указателе уровня топлива указывает на

место расположения горловины топливного бака — на правой стороне ав-

томобиля.

Контрольные приборы и контрольные лампы
