Системы крепления



Введение

В этой главе вы найдёте сведения по следующим темам:
Проушины системы 

29

Использование детских сидений с системой 

29

Использование детских сидений с системой 

30

Проушины системы крепления  

31

Рекомендуемые детские сиденья

31

Проушины системы 

Илл. 17
Ярлычки системы 



 представляет собой систему для быстрого и надёжного крепления

детских сидений.
Между подушкой и спинкой крайних сидений второго ряда или сиденья пе-
реднего пассажира находятся две проушины для крепления детского си-
денья с системой .
Вначале снимите крышки

A

, чтобы получить доступ к проушинам

» илл. 17

.

После снятия детского сиденья установите крышки на место.

ВНИМАНИЕ

■

При установке/снятии детского сиденья с системой  обязательно

учитывайте инструкцию производителя детского сиденья.

■

К предусмотренным для установки детского сиденья с системой 

проушинам никогда не крепите другие детские сиденья, ремни или
предметы — опасно для жизни!

Примечание

■

Детское сиденье с креплением  может быть установлено в автомо-

биль с системой , только если это сиденье допущено к использованию
в данном автомобиле. Дополнительную информацию можно получить на
дилерском предприятии ŠKODA.

■

Детские сиденья с системой  можно выбрать из ассортимента ориги-

нальных аксессуаров ŠKODA.

Использование детских сидений с системой 

При включённой подушке безопасности переднего пассажира никогда не устанавливайте на сиденье переднего пассажира детское сиденье, в кото-
ром ребёнок перевозится спиной по направлению движения. Часть такого детского сиденья находится в зоне раскрытия фронтальной подушки
безопасности переднего пассажира. При раскрывании подушка безопасности может причинить ребёнку тяжёлые и даже опасные для жизни трав-
мы.

Таблица применимости детских сидений с системой крепления  на соответствующих сиденьях автомобиля в соответствии со стандартом ECE-R 16.



29

Безопасная перевозка детей

Группа

Класс размеров

детского сиденья

a)

Сиденье переднего пасса-

жира

с включённой фронталь-

ной подушкой безопасно-

сти

b)

Сиденье переднего пасса-

жира

с отключённой фронталь-
ной подушкой безопасно-

сти

b)

Второй ряд сидений

—

крайние сиденья

c)

Второй ряд сидений

—

среднее сиденье

Третий ряд си-

дений

0

до 10 кг

E

X

X

IL

X

X

0+

до 13 кг

Е

X

X

IL

X

X

D

C

1

9–18 кг

D

X

X

IL

IUF

X

X

C
B

B1

A

2

15–25 кг

-

X

X

IL

X

X

3

22–36 кг

-

X

X

IL

X

X

a)

Класс размеров указан на табличке, размещённой на детском сиденье.

b)

Если сиденье переднего пассажира оборудовано проушинами системы , то оно подходит для установки детского сиденья с системой крепления  «полууниверсальное».

c)

Сиденье предназначено для закрепления .

IL

Посадочное место подходит для детских сидений с системой крепления  категории «полууниверсальное». Категория «полууниверсальное»
означает, что детское сиденье с системой крепления  разрешено к установке в Ваш автомобиль. См. перечень автомобилей, прилагаемый к
детскому сиденью.

IUF

Посадочное место подходит для детских сидений данной весовой категории универсальное, обращённых по направлению движения.

X

Сиденье не оборудовано проушинами для системы .

Использование детских сидений с системой 

Сиденье переднего пассажира

с включённой фронтальной подушкой

безопасности

Сиденье переднего пассажира

с отключённой фронтальной подуш-

кой безопасности

Второй ряд сидений —

крайние сиденья

Второй ряд сидений —

среднее сиденье

Третий ряд

сидений

X

X

i-U

X

X



30

Безопасность

Посадочное место подходит для использования детских сидений 
категории «универсальное», обращённых по направлению или про-
тив направления движения.
Посадочное место не подходит для детских сидений  категории
«полууниверсальное».

Проушины системы крепления  

Илл. 18
Проушины системы крепления


 

i-U

X



  представляет собой систему крепления, которая ограничивает пе-

ремещения верхней части детского сиденья.
Проушины

А

 для крепления ремня фиксации детского сиденья с системой



  находятся на задней стороне спинки сидений второго ряда

» илл. 18

.

ВНИМАНИЕ

■

При установке/снятии детского сиденья с системой   обяза-

тельно учитывайте инструкцию производителя детского сиденья.

■

Детские сиденья с системой   используйте только на сиденьях с

соответствующими проушинами.

■

За одну проушину следует крепить всегда только один ремень одного

детского сиденья.

Рекомендуемые детские сиденья

Группа

Изготовитель

Модель

Фиксация

Номер для заказа

Номер сертификата (E1…)

0+

до 13 кг

Britax Römer

Baby Safe Plus

Isofix — базовый каркас

1ST019907

04 301146

1

9-18 кг

Britax Römer

Duo Plus TT

Isofix и Top Tether

DDA000006

04 301133

2–3

15-36 кг

Britax Römer

Kidfix XP BR

a)

Isofix

000019906K

04 301198

Britax Römer

Kidfix II XP

Isofix

000019906L

04 301323

a)

Для оптимальной защиты, особенно при боковых столкновениях, рекомендуется использовать это детское сиденье вместе со спинкой. Для третьего ряда сидений это детское сиденье может использоваться
только вместе со спинкой (использование отдельного наполнителя детского сиденья невозможно).

31

Безопасная перевозка детей

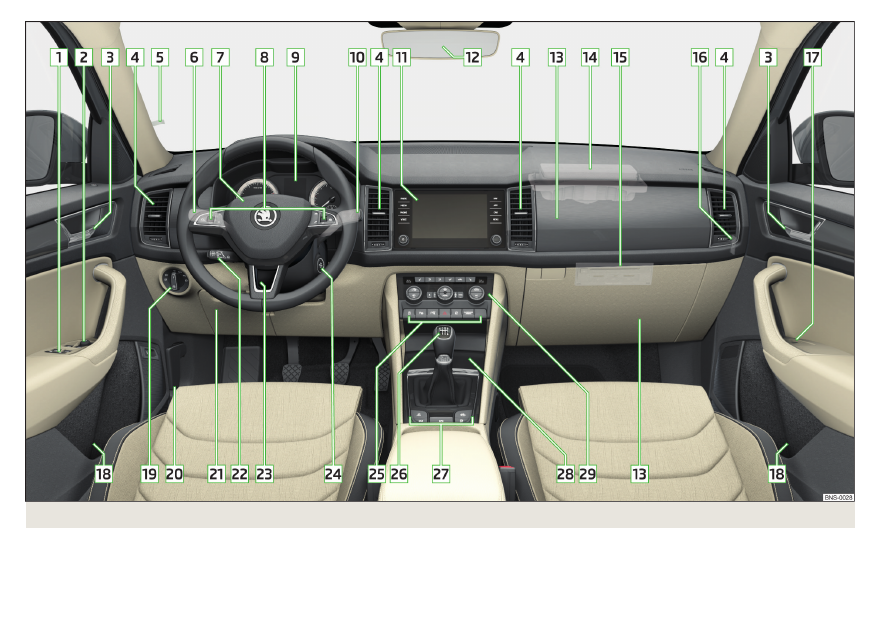

Илл. 19  Пример вида места водителя на автомобиле c левосторонним расположением рулевого управления

32

Управление
