Системная ошибка

В случае неисправности системы появляется сообщение об ошибке. Об-

ратитесь за помощью на сервисное предприятие.

Камера заднего вида



Введение

Камера заднего вида (далее просто система) помогает водителю при пар-

ковке и маневрировании, выводя на дисплей информационно-командной

системы (далее просто дисплей) изображение пространства позади авто-

мобиля.
Предусмотрены четыре режима для различных ситуаций во время процес-

са парковки и маневрирования. Режимы переключаются с помощью экран-

ных кнопок на дисплее

» стр. 231

.

ВНИМАНИЕ

■

Соблюдайте общие правила использования вспомогательных систем

» страница 220,

   в разделе Введение.

■

Система высвечивает вспомогательные фигуры и линии независимо

от текущего окружения автомобиля. Водитель должен проверять сам,

не находится ли какое-нибудь препятствие на выбранном месте для

парковки и сможет ли автомобиль безопасно запарковаться на нём.

■

Камера не должна быть загрязнена или чем-либо загорожена, в про-

тивном случае функциональность системы может существенно сни-

зиться — опасность аварии. Указания по очистке

» стр. 269

.

ОСТОРОЖНО

■

Изображение с камеры искажает реальную картину. Поэтому изображе-

ние на дисплее лишь условно подходит для оценки расстояния до следу-

ющих сзади автомобилей.

■

Некоторые предметы (например, тонкие столбы, заборы из проволочной

сетки, решётки или неровности дороги) в связи с ограниченным разреше-

нием дисплея могут быть плохо видны.

■

При столкновении, наезде на что-либо или ином повреждении задней

части автомобиля камера может выйти из правильного положения. В этом

случае систему необходимо проверить на сервисном предприятии.

Примечание

Камера может быть оснащена системой очистки

» стр. 79

. Её омывание

происходит автоматически вместе с омыванием заднего стекла.

Принцип действия

Илл. 258  Место установки камеры/зона видимости сзади автомоби-

ля



Сначала прочтите и примите к сведению   и   на стр 230.

Камера для контроля зоны позади автомобиля находится в ручке на крыш-

ке багажного отсека

» илл. 258

.

Зона сзади автомобиля

» илл. 258

Зона действия камеры
Пространство вне зоны видимости камеры.

Система может помочь водителю при парковке и маневрировании при

следующих условиях.

Зажигание включено.
Система включена.
Крышка багажного отсека полностью закрыта.
Скорость движения менее 15 км/ч.
Зона позади автомобиля хорошо видна.
Для парковки/маневрирования выбрано хорошо просматриваемое,

ровное место.

A
B













230

Движение

Активация/деактивация

Илл. 259

Клавиша активации/деактива-

ции



Сначала прочтите и примите к сведению   и   на стр 230.

Активация

Система активируется при включении передачи заднего хода или при на-

жатии клавиши 

» илл. 259

.

При активации раздаётся звуковой сигнал и в клавише загорается символ



.

На дисплее отображается режим для поперечной парковки.

Деактивация

Система деактивируется при нажатии клавиши , выключении зажигания,

переводе рычага селектора в положение P или движении вперёд со ско-

ростью свыше 15 км/ч (символ



 в клавише гаснет).

Экранные кнопки

Илл. 260

Экранные кнопки



Сначала прочтите и примите к сведению   и   на стр 230.

С помощью экранных кнопок можно переключать режимы парковки и ма-

неврирования и выполнять некоторые настройки.
Экранные кнопки

» илл. 260

Выключение отображения зоны позади автомобиля.
Режим — поперечная парковка
Режим — параллельная парковка
Режим — подъезд к прицепу/контроль дистанции
Режим — контроль зоны позади автомобиля (широкоэкранное изобра-

жение)
Настройки дисплея — яркость, контрастность, цветность.
Парковочный ассистент (миниатюрное изображение)


   включение/выключение уменьшенного изображения



 включение полноэкранного изображения

Вспомогательные линии и траектория движения

Илл. 261

Вспомогательные линии и ли-

нии траектории движения



Сначала прочтите и примите к сведению   и   на стр 230.

В режиме поперечной и параллельной парковки на дисплее отображаются

вспомогательные линии для оценки расстояния и линии траектории дви-

жения.
Индикация на дисплее

» илл. 261

Расстояние составляет около 40 см (граница безопасной зоны).
Расстояние составляет около 100 см.



A
B
C
D

E

F

G

A
B

231

Вспомогательные системы

Расстояние составляет около 200 см.
Линии траектории движения кончаются примерно в 300 см от автомо-

биля сзади.

В зависимости от степени загрузки автомобиля и наклона дороги это рас-

стояние может слегка варьироваться.
Расстояние между боковыми вспомогательными линиями соответствует

ширине автомобиля с наружными зеркалами.

Линии траектории движения

Индикация траектории движения изменяется в зависимости от угла пово-

рота рулевого колеса

A



» илл. 261

 и показывает, куда мог бы ехать авто-

мобиль при текущем угле поворота рулевого колеса.

ОСТОРОЖНО

Отображаемые на дисплее объекты могут в действительности быть ближе

или дальше, чем кажутся. Это имеет место, прежде всего, в следующих

случаях:

■

Выступающие объекты (например, кузов грузовика и т. п.).

■

При переезде с ровной, горизонтальной поверхности на подъём или на

спуск.

■

При переезде с подъёма или спуска на горизонтальную поверхность.

Режим — поперечная парковка

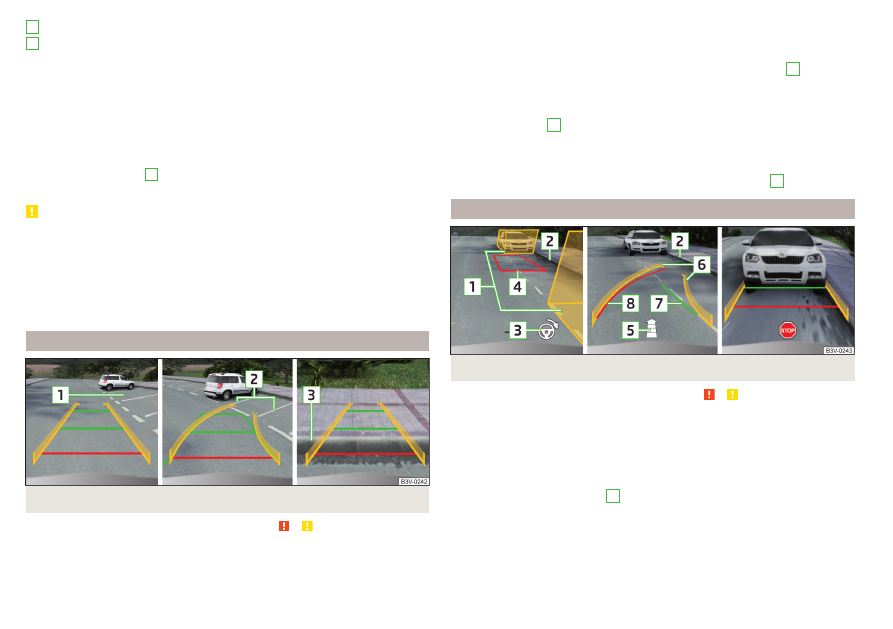

Илл. 262  Индикация на дисплее



Сначала прочтите и примите к сведению   и   на стр 230.

Этот режим помогает водителю при заезде задним ходом на место попе-

речной парковки.

C
D

Процесс парковки

›

Выберите подходящее свободное парковочное место.

›

Нажмите клавишу 

» илл. 259

 на стр. 231.

›

Медленно поезжайте мимо выбранного парковочного места

1

» илл. 262

 и остановитесь.

›

Включите передачу заднего хода.

›

Поверните рулевое колесо так, чтобы линии траектории заходили в пар-

ковочное место

2

.

›

Начните медленно сдавать назад, направляя автомобиль рулём так, что-

бы жёлтые линии вели на свободный участок.

›

Остановитесь не позднее, чем достигнете красной линии, обозначающей

заднюю границу парковочного места (например, бордюр)

3

.

Режим — параллельная парковка

Илл. 263  Индикация на дисплее



Сначала прочтите и примите к сведению   и   на стр 230.

Этот режим помогает водителю при заезде задним ходом на место парал-

лельной парковки.

Процесс парковки

›

Проезжая мимо парковочного места, нажмите клавишу 

» илл. 259

 на

стр. 231.

›

Нажмите экранную кнопку

C



» илл. 260

 на стр. 231.

На дисплее отображаются вспомогательные фигуры для обеих сторон до-

роги.

›

Включите указатель поворота той стороны, с которой хотите припарко-

ваться.



232

Движение

Вспомогательные фигуры для другой стороны исчезают.

›

Остановите автомобиль так, чтобы в промежутке между вспомогатель-

ными фигурами

1



» илл. 263

 не было препятствий и задняя фигура не

выступала за боковую границу места парковки (например, бордюр)

2

.

›

Поверните рулевое колесо в рекомендованном направлении

3

 настоль-

ко, чтобы трапеция

4

 стала зелёной. Удерживайте рулевое колесо в

этом положении.

›

Как только на дисплее погаснет стрелка

5

, двигайтесь задним ходом

(при движении назад стрелка в парковочном месте будет становиться

всё короче).

На дисплее будут отображаться линии траектории движения

6

 и зелёная

линия

7

.

Если во время движения задним ходом будет изменён угол поворота руле-

вого колеса, появится красная линия

8

 (требуемая траектория).

›

В этом случае поверните рулевое колесо так, чтобы жёлтые линии

6

совпали с красной линией

8

.

›

Осторожно двигайтесь назад, пока на дисплее не появится



 или пока

зелёная линия

7

 не совпадёт с боковой границей места парковки (на-

пример, бордюром)

2

.

›

Остановитесь и поворачивайте рулевое колесо в обратную сторону, по-

ка жёлтые линии

6

 не совпадут с красной линией

8

 (требуемая траек-

тория). Удерживайте рулевое колесо в этом положении.

На дисплей будут выведены вспомогательные линии

» илл. 261

 на стр. 231.

›

Осторожно двигайтесь назад.

›

Остановите автомобиль, когда на дисплее появится



, или на безопас-

ном расстоянии от препятствия.

Примечание

Ведение на парковочное место будут прервано системой, если рулевое

колесо будет слишком долго повёрнуто против требуемой траектории. В

этом случае начать процесс парковки заново.

Режим — подъезд к прицепу/контроль дистанции

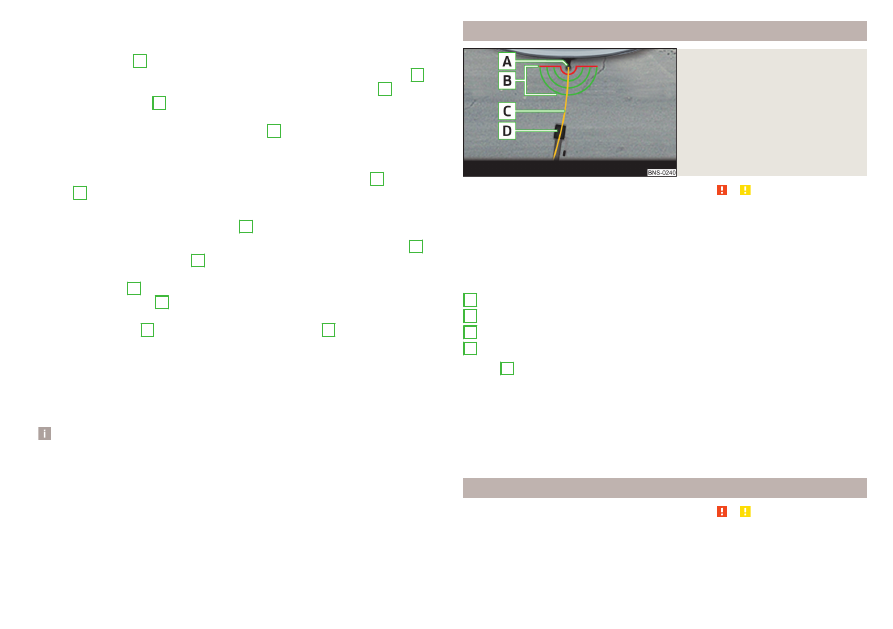

Илл. 264

Индикация на дисплее



Сначала прочтите и примите к сведению   и   на стр 230.

В этом режиме на дисплее отображается зона позади автомобиля сверху.

Автомобили с ТСУ

Если автомобиль оборудован штатным ТСУ, система в этом режиме помо-

гает водителю подвести автомобиль к дышлу прицепа
Индикация на дисплее

» илл. 264

Шаровой наконечник ТСУ
Линии для оценки расстояния (на расстоянии около 10 см)
Линия для подъезда к дышлу прицепа
Дышло прицепа

Линия

C

 двигается в зависимости от угла поворота рулевого колеса и по-

казывает, куда мог бы ехать автомобиль задним ходом при текущем угле

поворота рулевого колеса.

Автомобили без ТСУ

Если ваш автомобиль оборудован штатным тягово-сцепным устройством,

на дисплее примерно в 40 см от автомобиля сзади отображается красная

линия для контроля расстояния до препятствий.

Режим — контроль зоны позади автомобиля



Сначала прочтите и примите к сведению   и   на стр 230.

В этом режиме на дисплей выводится изображение зоны позади автомо-

биля.



A
B
C
D

233

Вспомогательные системы
