Skoda Superb (2018 год). Руководство - часть 28

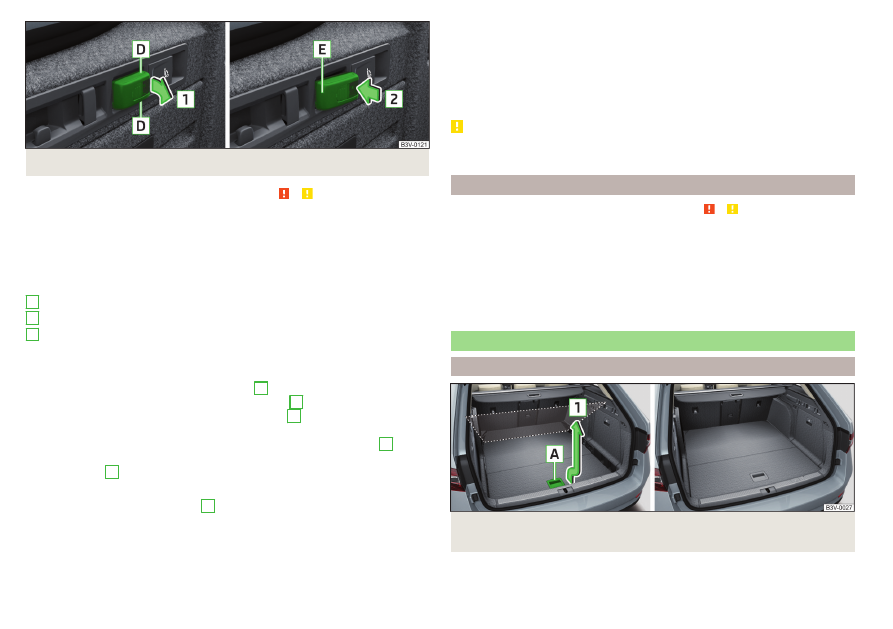

Илл. 142  Извлечение фонаря/установка фонаря



Сначала прочтите и примите к сведению   и   на стр 105.

Фонарь можно использовать для освещения багажного отсека или в каче-

стве переносного фонаря.
Плафон оснащён магнитным креплением. С его помощью снятый фонарь

можно легко закрепить, например, на кузове.
Описание фонаря

» илл. 141

Клавиша включения/выключения съёмного фонаря
Часть, которая светится, когда фонарь находится в держателе
Часть, которая светится, когда фонарь находится не в держателе

Установленный в своём креплении в багажном отсеке, фонарь включает-

ся автоматически при открывании крышки багажного отсека.

›

Снятие: возьмитесь за фонарь в области

D

 и выведите фонарь из креп-

ления, поворачивая его в направлении стрелки

1



» илл. 142

.

›

Включение снятого фонаря: нажмите клавишу

A



» илл. 141

. Выключе-

ние: нажмите ту же клавишу ещё раз.

›

Установка: вставьте сначала в крепление заднюю часть фонаря

E

» илл. 142

, после этого слегка вдавите фонарь в крепление по направле-

нию стрелки

2

, пока он не зафиксируется со щелчком.

При правильной установке в креплении не выключенного фонаря, свето-

диоды в передней части фонаря

C



» илл. 141

 автоматически выключатся.

Если неправильно вставить фонарь в держатель, при открывании крышки

багажного отсека он не загорится, и аккумуляторы не будут заряжаться.

A
B
C

Зарядка элементов питания фонаря

Питание фонаря осуществляется от трёх заряжаемых никель-металлогид-

ридных аккумуляторов типа AAA (напряжение 1,2 В). При работающем

двигателе аккумуляторы фонаря постоянно заряжаются (для полной за-

рядки аккумуляторов требуется примерно 3 часа).
Замена аккумуляторов

» стр. 301

.

ОСТОРОЖНО

Фонарь не является герметичным, поэтому его следует беречь от сыро-

сти — в противном случае возможно его повреждение.

Автомобили категории N1



Сначала прочтите и примите к сведению   и   на стр 105.

В автомобилях категории N1, не оборудованных защитной решёткой, для

крепления груза следует использовать петли и проушины, соответствую-

щие стандарту EN 12195 (1–4).
Для надёжной эксплуатации автомобиля электропроводка должна быть

исправна. Поэтому необходимо следить, чтобы она не была повреждена

при раскладке багажного отсека, а также или загрузке и разгрузке.

Трансформируемый пол в багажном отсеке

Положения трансформируемого пола

Илл. 143  Перевод трансформируемого пола в верхнее положе-

ние/трансформируемый пол в верхнем положении



114

Управление

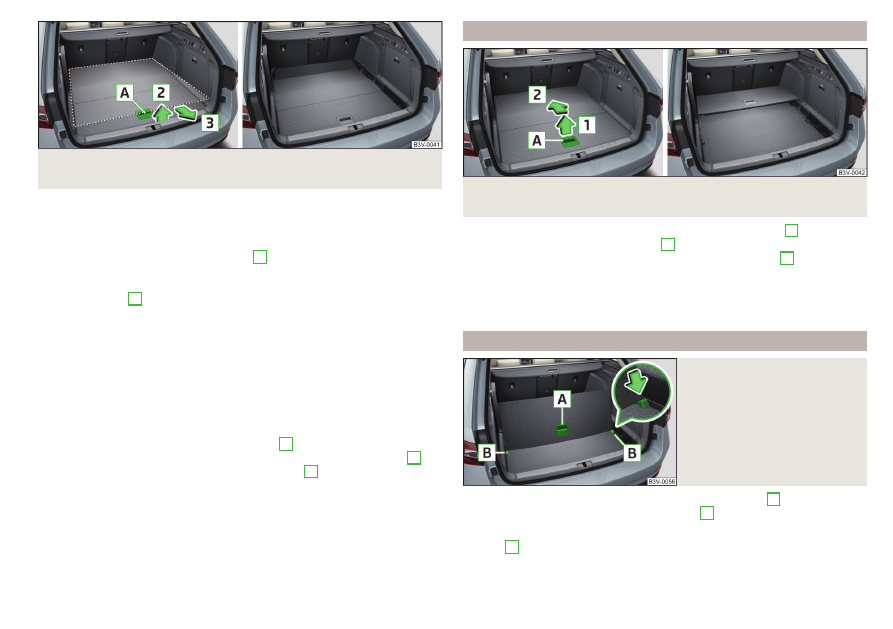

Илл. 144  Перевод трансформируемого пола в нижнее положе-

ние/трансформируемый пол в нижнем положении

Трансформируемый пол багажного отсека можно перевести в верхнее или

нижнее положение.

Перевод в верхнее положение

›

Взяв трансформируемый пол за ручку

A



» илл. 143

, приподнимите его

вверх примерно на 20 см и потяните на себя.

›

Поднимите фальшпол вверх на высоту сматывающейся шторки в направ-

лении стрелки

1

 пока не раздастся щелчок, и сдвиньте пол вперёд.

Пространство под трансформируемым полом можно использовать для

хранения, например, снятой шторки багажного отсека

» стр. 109

, много-

функциональной сумки

» стр. 112

 и т. п.

Максимально допустимая нагрузка на трансформируемый пол в этом по-

ложении составляет 75 кг. Для перевозки тяжёлого груза трансформируе-

мый пол необходимо перевести в нижнее положение

» илл. 144

.

Перевод в нижнее положение

›

Проверьте, свободно ли пространство под трансформируемым полом.

›

Возьмите трансформируемый пол за ручку

A



» илл. 144

 и приподнимите

его выше кромки проёма багажного отсека, в направлении стрелки

2

.

›

Втягивайте пол на себя, в направлении стрелки

3

, пока он не опустится

в нижнее положение, после чего сдвиньте пол вперёд.

Складывание/раскладывание трансформируемого пола

Илл. 145  Складывание трансформируемого пола/сложенный транс-

формируемый пол в верхнем положении

›

Складывание: возьмите трансформируемый пол за ручку

A

 и припод-

нимите его в направлении стрелки

1



» илл. 145

.

›

Сложите трансформируемый пол движением по стрелке

2

.

Раскладывание осуществляется в обратной последовательности.
В верхнем и нижнем положениях трансформируемый пол складывает-

ся/раскладывается одинаково.

Деление багажного отсека

Илл. 146

Деление багажного отсека с

помощью трансформируемого

пола

›

Деление: поднимите трансформируемый пол за ручку

A

 и вставьте зад-

ний край трансформируемого пола в пазы

B

 в направлении стрелки

» илл. 146

.

В пазах

B

 трансформируемый пол зафиксирован от смещения.

Раскладывание осуществляется в обратной последовательности.



115

Перевозка багажа

В верхнем и нижнем положениях трансформируемый пол складывается

для деления багажного отсека и снова раскладывается одинаково.

Разделительная сетка

Использование разделительной сетки

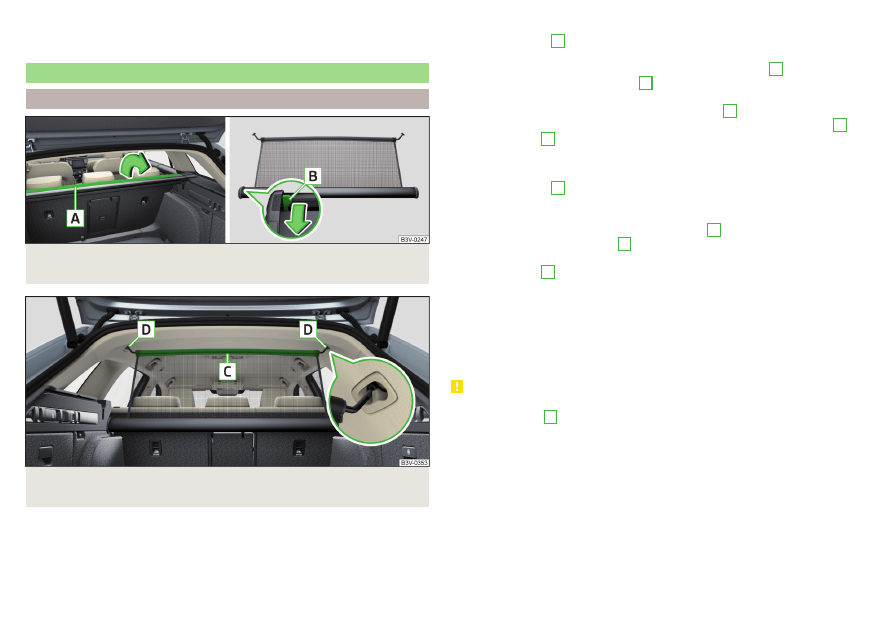

Илл. 147  Раскладывание части сматываемой шторки багажного от-

сека/рычаг разблокировки

Илл. 148  Правильно закреплённая разделительная сетка за задни-

ми сиденьями в натянутом состоянии

Разделительную сетку можно установить как за задними, так и за передни-

ми сиденьями.

Установка разделительной сетки за задними сиденьями

›

Разложите часть

A

 сматываемой шторки багажного отсека в направле-

нии стрелки

» илл. 147

.

›

Вытяните разделительную сетку за верхнюю поперечину

C

, вставьте

поперечину в одно из креплений

D

 и сдвиньте её в креплении вперёд

» илл. 148

.

›

Таким же образом вставьте поперечину в гнездо

D

 и с другой стороны.

›

Убедитесь в том, что поперечина надёжно установлена в креплениях

D

.

›

Сложите часть

A

 сматываемой шторки багажного отсека в противопо-

ложном стрелке направлении

» илл. 147

.

Сматывание разделительной сетки за задними сиденьями

›

Разложите часть

A

 сматываемой шторки багажного отсека в направле-

нии стрелки

» илл. 147

.

›

Слегка потянув поперечину назад сначала с одной, потом с другой сто-

роны, высвободите поперечину из креплений

D



» илл. 148

.

›

Придерживайте поперечину

C

 руками так, чтобы сетка сматывалась

медленно и без повреждений.

›

Сложите часть

A

 сматываемой шторки багажного отсека в противопо-

ложном стрелке направлении

» илл. 147

.

Установка разделительной сетки за передними сиденьями

Установка выполняется аналогично установке за задними сиденьями. Пе-

ред вытягиванием разделительной сетки следует опустить спинки заднего

сиденья. После сматывания разделительной сетки в корпус следует под-

нять спинки заднего сиденья

» стр. 86

.

ОСТОРОЖНО

Если при вытягивании из корпуса разделительная сетка заест, нажмите на

рычаг отпирания

B

 по стрелке

» илл. 147

.

116

Управление

Снятие/установка корпуса разделительной сетки

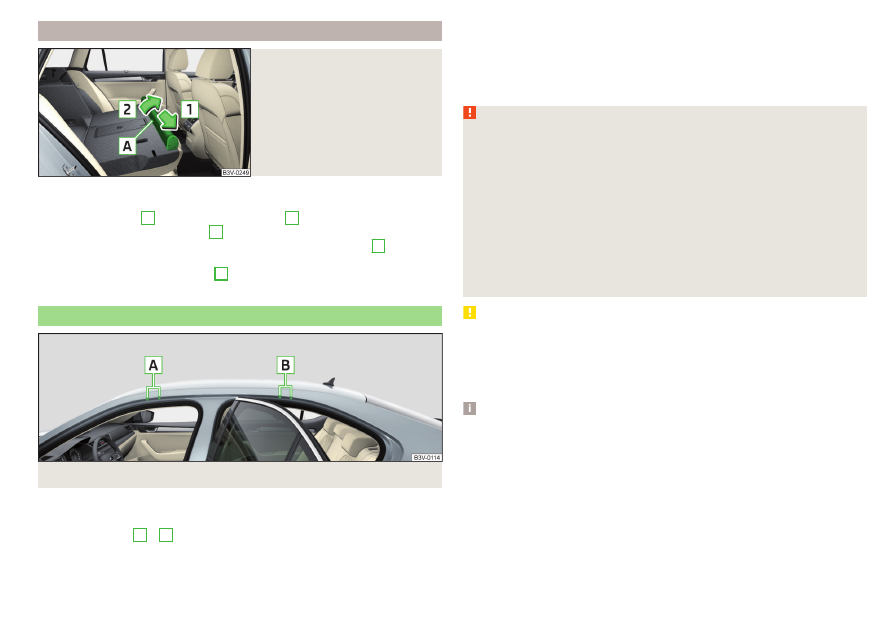

Илл. 149

Снятие корпуса разделитель-

ной сетки

›

Снятие: опустите спинки задних сидений вперёд и откройте заднюю

правую дверь.

›

Сдвиньте корпус

A

 в направлении стрелки

1

 и извлеките его из креп-

лений в направлении стрелки

2



» илл. 149

.

›

Установка: вставьте вырезы корпуса разделительной сетки

A

 в крепле-

ния на спинках задних сидений и сдвиньте корпус разделительной сетки

в направлении против стрелки

1

 до упора.

›

Поднимите спинки задних сидений в исходное положение.

Точки крепления поперечных рейлингов

Илл. 150  Точки крепления

Поперечины крыши могут быть закреплены в зависимости от комплекта-

ции на точках крепления

» илл. 150

 или на рейлинге крыши.

Точки крепления

A

 и

B

 расположены с обеих сторон автомобиля

» илл. 150

.

Снятие/установка поперечин крыши производится согласно их инструк-

ции.

Нагрузка на крышу

Максимально допустимая масса перевозимого груза, вместе с багажником,

составляет 100 кг.

ВНИМАНИЕ

Для безопасной перевозки грузов/багажа на багажнике на крыше необ-

ходимо соблюдать следующие требования:

■

Груз должен быть всегда равномерно распределён по багажнику на

крыше и надлежащим образом закреплён пригодными для этой цели

верёвками или натяжными ремнями.

■

При перевозке тяжёлых или крупногабаритных предметов в багажни-

ке на крыше ходовые качества автомобиля могут измениться из-за сме-

щения центра тяжести автомобиля. Поэтому следует выбирать манеру

и скорость движения в соответствии с существующим условиями.

■

Недопустимо превышение разрешённой нагрузки на крышу, разре-

шённой нагрузки на оси и разрешённой максимальной массы автомоби-

ля — опасность аварии!

ОСТОРОЖНО

■

При открывании крышки багажного отсека или подъёмно-сдвижного лю-

ка необходимо следить за тем, чтобы они не натыкались на находящийся в

багажнике на крыше груз.

■

Следите за тем, чтобы закреплённый на багажнике груз не мешал антен-

не на крыше.

Примечание

Мы рекомендуем использовать багажник для крыши из ассортимента ори-

гинальных аксессуаров и принадлежностей ŠKODA.

117

Перевозка багажа
