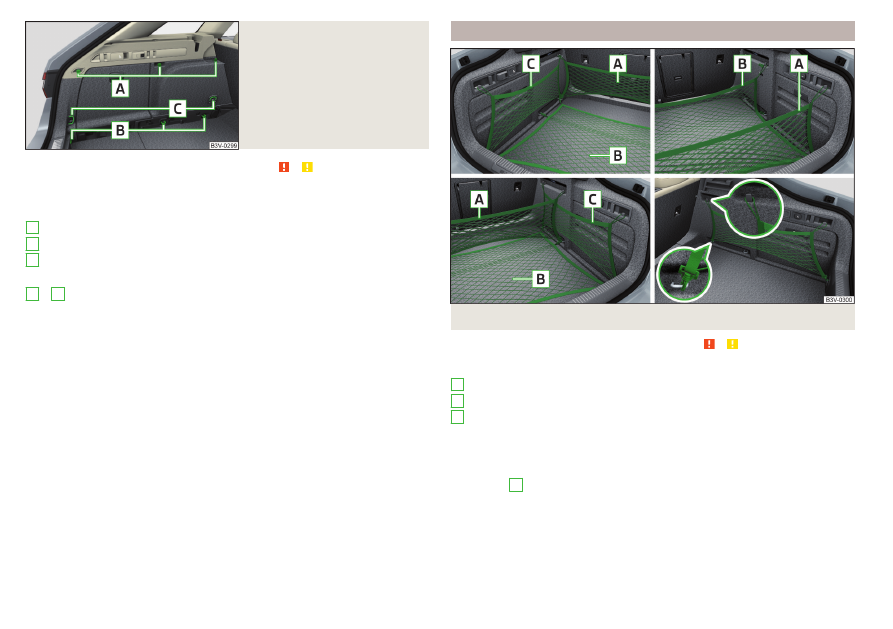

Илл. 125

Крепёжные элементы: вариант



Сначала прочтите и примите к сведению и на стр 105.

Крепёжные элементы расположены в багажном отсеке с обеих сторон.
Обзор крепёжных элементов

» илл. 124

» илл. 125

Элементы крепления только для крепления багажных сеток.
Проушины для крепления багажа и багажных сеток
Проушины для крепления багажа и багажных сеток

Максимальная допустимая статическая нагрузка на отдельные проушины

составляет 350 кг.

A
B
C

Багажные сетки

Илл. 126 Примеры крепления сеток/продольных карманов



Сначала прочтите и примите к сведению и на стр 105.

Примеры крепления сеток

» илл. 126

Поперечный карман
Напольная сетка
Продольный карман

Максимально допустимая нагрузка на багажные сетки составляет 1,5 кг.
Если автомобиль оснащён трансформируемым полом и этот пол находит-

ся в верхнем положении, то для крепления сеток можно использовать

проушины

» илл. 125

на стр. 106.

A
B
C

106

Управление

Откидные крючки

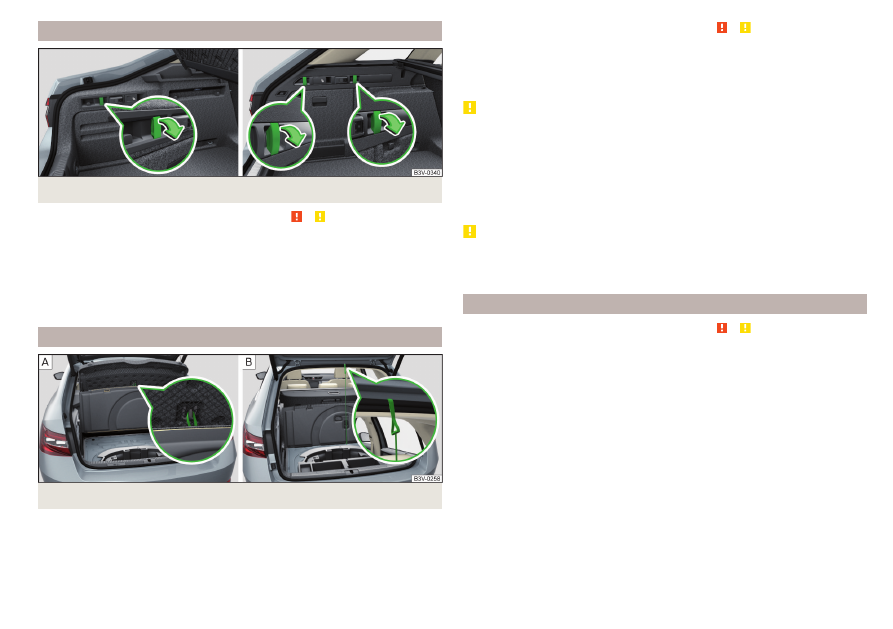

Илл. 127 Откидывание крючка вниз: вариант 1/вариант 2



Сначала прочтите и примите к сведению и на стр 105.

На обеих боковых стенках багажного отсека расположены откидные

крючки для крепления небольших предметов багажа (например, сумок

и т. п.)

›

Использование: откиньте крючок вниз в направлении стрелки

» илл. 127

Максимально допустимая нагрузка на крючок составляет 7,5 кг.

Закрепление фальшпола

Илл. 128 Закрепление фальшпола: вариант 1/вариант 2



Сначала прочтите и примите к сведению и на стр 105.

Варианты крепления фальшпола

» илл. 128

Петлёй за крючок на полке багажного отсека
Крючком на раме крышки багажного отсека

ОСТОРОЖНО

Указания для варианта 1.

■

Крючок на полке багажного отсека предназначен только для крепления

фальшпола, подвешивать к нему что-либо другое запрещается — опас-

ность повреждения крючка.

■

Фальшпол можно закрепить на крючке только при открытой крышке ба-

гажного отсека. Перед закрытием крышки багажного отсека убедитесь,

что фальшпол не закреплён на крючке - опасность повреждения крючка.

ОСТОРОЖНО

Закрепить покрытие пола в варианте 2 можно только тогда, когда транс-

формируемый пол багажного отсека сложен в верхнем положении

» илл. 145

на стр. 115.

Двусторонний фальшпол



Сначала прочтите и примите к сведению и на стр 105.

В багажном отсеке может находиться двусторонний коврик. С одной сто-

роны фальшпол имеет тканевое покрытие, с другой — моющееся (удобно

для перевозки мокрых или грязных вещей).





107

Перевозка багажа

Сетка на полке багажного отсека

Илл. 129

Сетка на полке багажного от-

сека



Сначала прочтите и примите к сведению и на стр 105.

Сетка на нижней стороне полки багажного отсека

» илл. 129

предназначе-

на для перевозки лёгких и мягких предметов.
Максимально допустимая нагрузка на сетку составляет 1,5 кг.

Полка багажного отсека

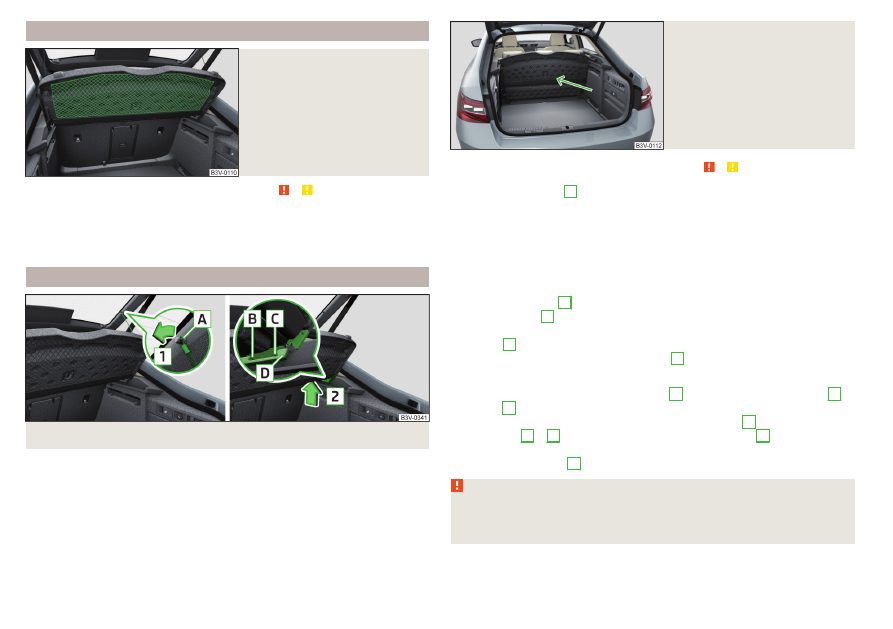

Илл. 130 Снятие полки багажного отсека

Илл. 131

Укладка полки багажного от-

сека за спинкой заднего сиде-

нья



Сначала прочтите и примите к сведению и на стр 105.

Если подвесы полки

» илл. 130

зацеплены за крышку багажного отсека,

то при её открывании полка багажного отсека (далее просто полка) будет

подниматься.
Полку можно снять и вынуть из автомобиля или установить вертикально

за спинкой заднего сиденья

» илл. 131

. Перед тем как снимать полку, нуж-

но убрать (смотать) заднюю солнцезащитную шторку

» стр. 77

Снятие

›

Снимите подвесы

с обеих сторон крышки багажного отсека в направ-

лении стрелки

» илл. 130

›

Удерживая полку поднятой, нажмите на нижнюю часть полки в области

выемки

с обеих сторон.

›

Снимите полку в направлении стрелки

Установка

›

Вставьте сначала переднее крепление

и затем заднее крепление

выемку

» илл. 130

›

Нажмите на верхнюю часть полки в области выемки

с обеих сторон.

Крепления

должны зафиксироваться в выемке

с обеих сторон

багажного отсека.

›

Закрепите подвесы

с обеих сторон крышки багажного отсека.

ВНИМАНИЕ

Во время движения автомобиля на полке не должны находиться ника-

кие предметы — опасность трав при резком торможении или столкно-

вении!



108

Управление

ОСТОРОЖНО

■

Перекос полки может привести к повреждению обивки боковин и самой

полки, чтобы его избежать, необходимо соблюдать следующее:

■

Полка всегда должна быть правильно установлена, а высота багажа не

должна превышать высоту полки.

■

В поднятом положении полка не должна быть перекошена в уплотни-

теле проёма двери багажного отсека.

■

В зазоре между спинкой сиденья и поднятой полкой не должно быть

никаких предметов.

■

Никогда не откидывайте поднятую полку вперёд по направлению к зад-

ним сиденьям — это может привести к повреждению как полки, так и

крышки багажного отсека.

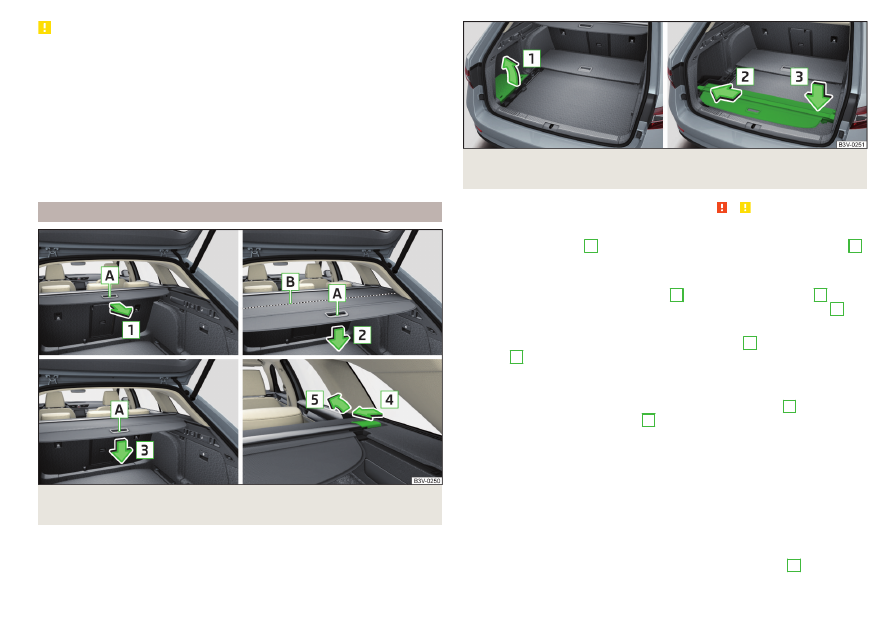

Сматывающаяся шторка

Илл. 132 Сматывающаяся шторка: разматывание/сматывание/про-

межуточное положение/снятие

Илл. 133 Снятие левой боковой накладки/укладка сматывающейся

шторки



Сначала прочтите и примите к сведению и на стр 105.

Разматывание

›

Возьмитесь за ручку

шторки и вытяните её в направлении стрелки

до упора до фиксации с отчётливым щелчком

» илл. 132

Сматывание

›

Нажмите на шторку в области ручки

в направлении стрелки

Шторка автоматически сматывается в промежуточное положение

» илл. 132

При повторном нажатии на шторку в области ручки

в направлении

стрелки

шторка смотается полностью. Полностью смотанную таким

образом шторку можно снять.

Снятие/установка

›

Со стороны поперечины нажмите в направлении стрелки

и извлеките

шторку в направлении стрелки

» илл. 132

Установка осуществляется в обратной последовательности.

Хранение

Если автомобиль оборудован трансформируемым полом багажного отсе-

ка, снятую шторку багажного отсека можно хранить закреплённой в углуб-

лениях боковой облицовки багажного отсека.

›

Сложите трансформируемый пол в верхнем положении

» стр. 115

›

Откройте и извлеките боковые отделения с обеих сторон багажного от-

сека

» илл. 134

на стр. 110 — .

›

Снимите левую боковую накладку в направлении стрелки

» илл. 133



109

Перевозка багажа
