Топливная и выпускная система двигателей Scania. Руководство - часть 4



13

Топливоподкачивающие насосы



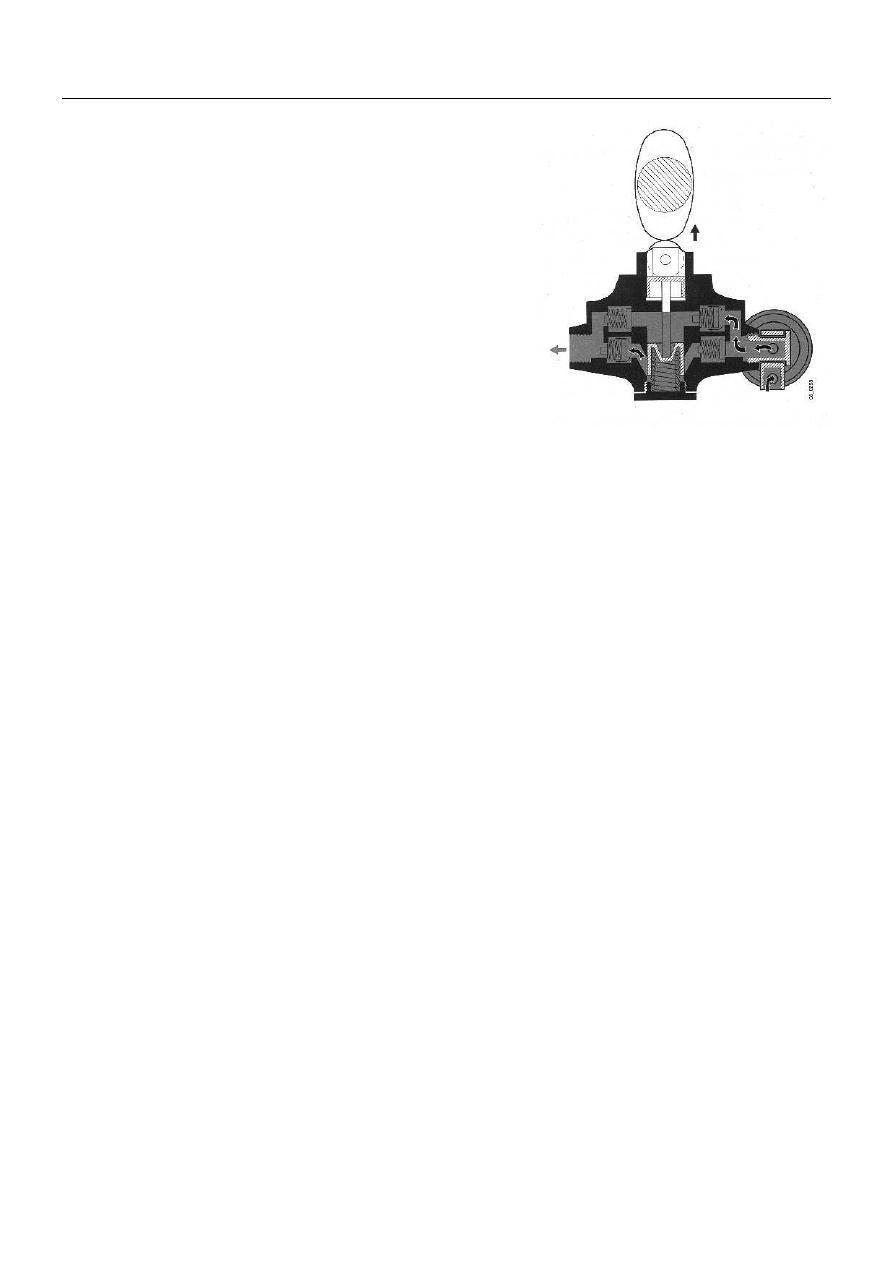

Ход выпуска


Кулачковый вал выталкивает поршень, и топливо засасы-
вается в тоже время в другую камеру насоса. Одновремен-
но топливо из первой камеры насоса выталкивается через
камеру подачи к выпускному отверстию. Когда топливо-
подкачивающий насос двойного действия повторяет ход
впуска, топливо вытесняется из второй камеры насоса к
выпускному отверстию.







Ход выпуска



ПРЕДУПРЕЖДЕНИЕ! Никогда не блокируйте выпуск-
ное отверстие топливоподкачивающего насоса. В про-
тивном случае давление может стать опасно высоким.






14

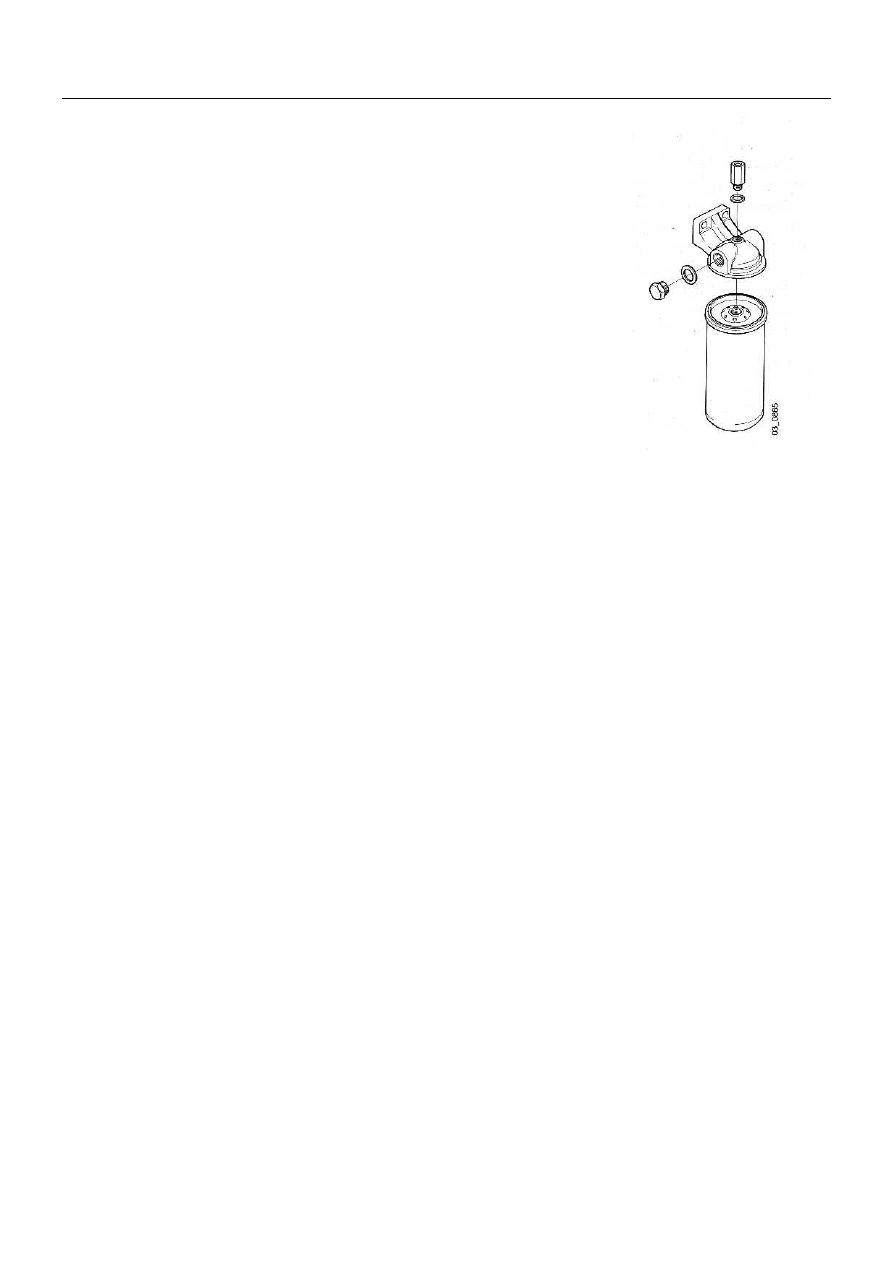

Топливный фильтр



Топливный фильтр


Топливный фильтр крепится на держателе фильтра, который привин-
чен болтами к двигателю.







Фильтр состоит из металлической ёмкости со вставленным внутрь
спирально намотанным бумажным вкладышем. Его нельзя демонтиро-
вать, в случае необходимости нужно заменить весь блок.




15

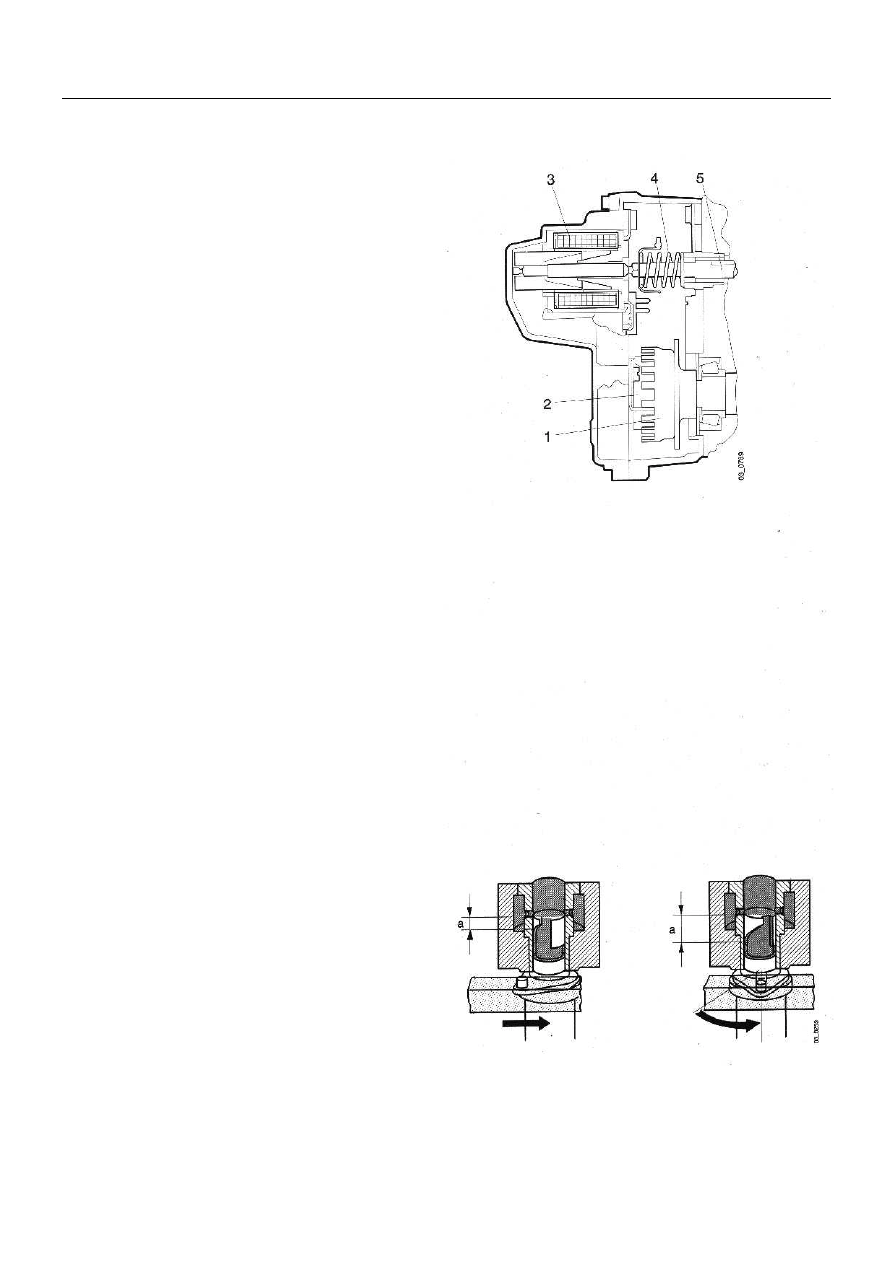

Топливный насос высокого давления



Топливные насосы высокого давления



Обычные рядные насосы


Топливный насос высокого давления приводится в
действие распределительной шестернёй двигателя.
Кулачковый вал топливного насоса высокого давле-
ния имеет втулку с шестерней. Передаточное число
таково, что вал топливного насоса высокого давления
вращается с меньшей в два раза скоростью, чем ко-
ленчатый вал двигателя.

Подшипники, кулачковый вал и толкатели смазыва-
ются маслом из системы смазки двигателя. Плунжер-
ная пара смазывается топливом.

Топливный насос высокого давления имеет одну
плунжерную пару для каждого цилиндра. Плунжер-

1 толкающее колесо

ные пары всегда имеют одинаковый ход. Количество

2 главный датчик частоты вращения

впрыскиваемого топлива определяется степенью

коленчатого вала двигателя

поворота плунжера в плунжерной паре. Плунжер

3 регулировочный электромагнитный

насоса поворачивается регулирующей рейкой,

клапан

которая, в свою очередь, управляется с помощью

4 возвратная пружина

регулятора числа оборотов коленчатого вала.

5 регулирующая рейка









Все плунжеры поворачиваются одновременно и на од-
ну и ту же величину. Впрыскивание начинается, когда
плунжер насоса закрывает впускное отверстие и кана-
лы в плунжерной паре.

Плунжер насоса имеет диагональную винтовую кром-
ку. Впрыскивание прекращается, когда эта винтовая
кромка проходит через канал в цилиндре.








а – количество топлива

Плунжерная пара и регулирующая рейка





16

Топливный насос высокого давления


Над каждой плунжерной парой имеется нагнетательный
клапан, который состоит из корпуса клапана и плунжера
клапана. Плунжер клапана удерживается на своём месте
пружиной.

Нагнетательный клапан открывается и выпускает топливо в
нагнетательный топливопровод высокого давления, когда
увеличивается давление в надплунжерном пространстве и
топливо преодолевает усилие пружины нагнетательного
клапана. Когда давление падает после впрыска, плунжер
клапана возвращается на своё место с помощью пружины.

При резком снижении давления в надплунжерном простран-
стве нагнетательный клапан закрывается, это снижает дав-
ление в нагнетательном топливопроводе и форсунках, пре-
кращая подачу топлива из форсунки.

Регулируемое количество топлива поступает в определен-
ный объем нагнетательного топливопровода, и поэтому из-
менять длину и диаметр топливопроводов запрещается.

Нагнетательный клапан крепится в корпусе насоса с помо-
щью держателя нагнетателя клапана, который привинчен
болтами к корпусу с наружной стороны.

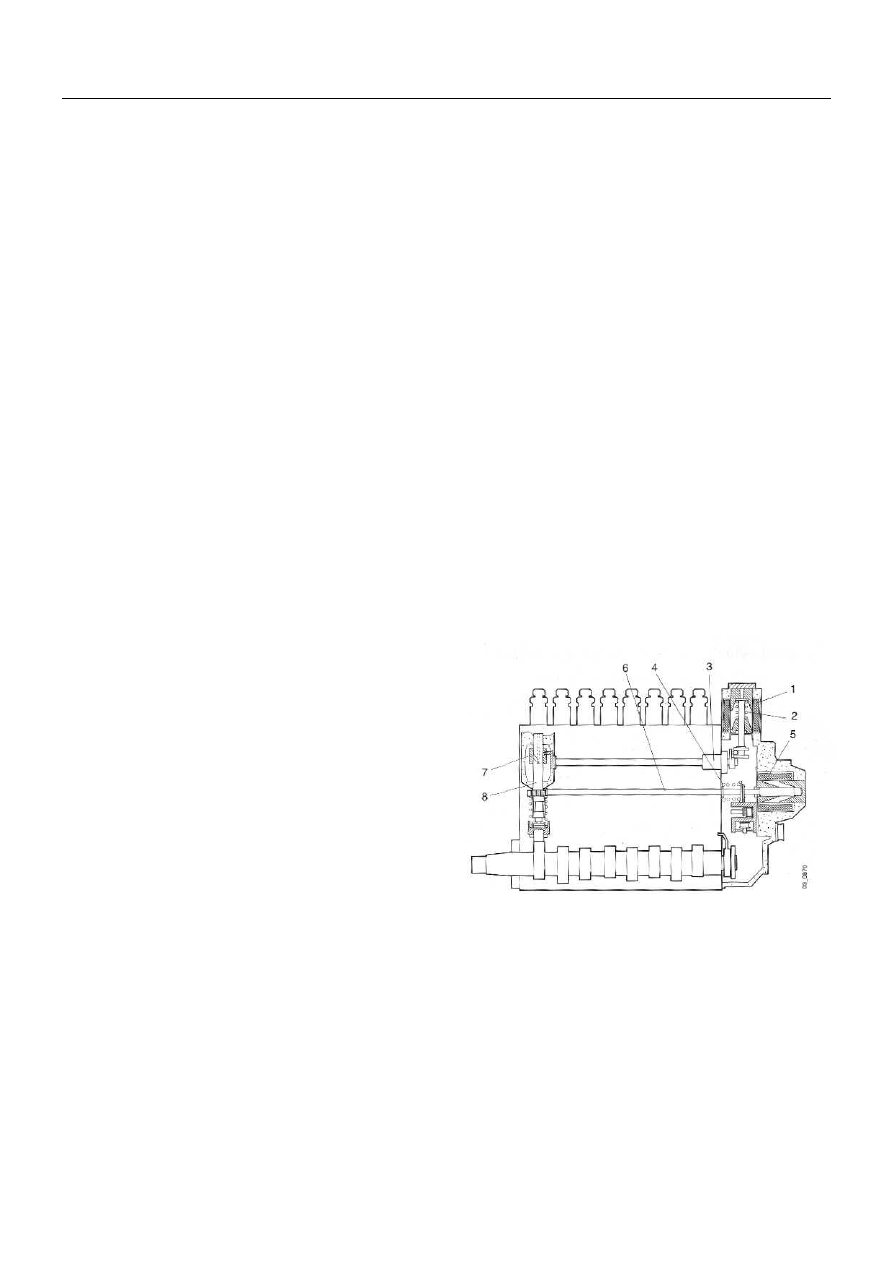

Рядные топливные насосы высо-
кого давления с регулируемой ус-
тановкой момента впрыска


Рядные насосы с регулируемой установкой мо-
мента впрыска имеют скользящую “втулку” в
плунжере насоса, которая позволяет предвари-
тельно отрегулировать ход для начала процесса
подачи впрыска. Количество впрыскиваемого
топлива регулируется так же, как и в обычном
насосе.


1.   регулируемый электромагнитный

клапан с установкой момента впрыска

2.   возвратная пружина
3.   вал для предварительной регулировки хода
4.   возвратная пружина
5.   регулируемый электромагнитный

клапан для подачи топлива

6.   регулирующая рейка
7.   втулка в положении хода
8.   плунжер насоса
