ESTANQUIDAD DE CRISTALES

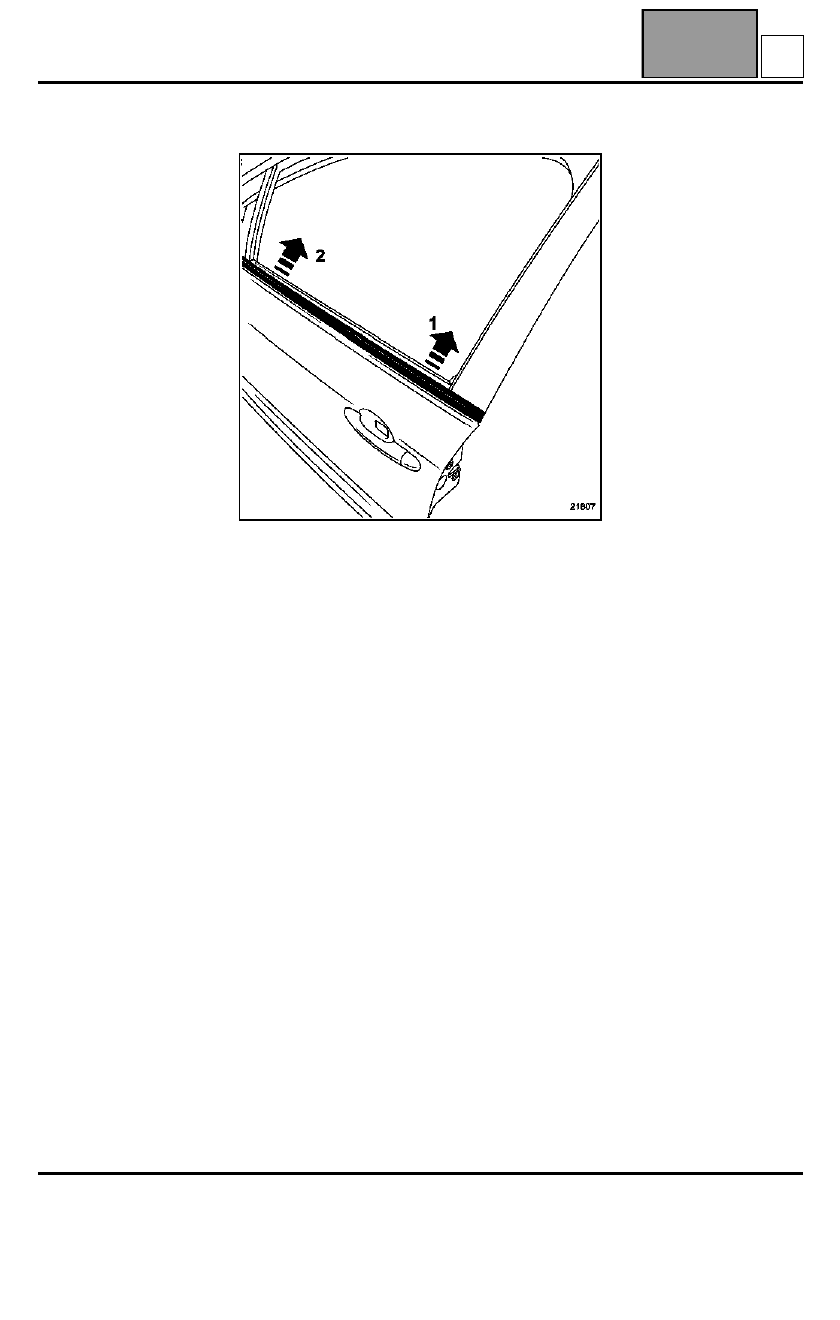

Lamelunas exterior de la puerta delantera

66A

A

66A-1

166A

ESTANQUIDAD DE CRISTALES

Lamelunas exterior de la puerta delantera

EXTRACCIÓN

Mediante el útil Car. 1363 sacar con cuidado el
lamelunas (1) y después (2).

ATENCIÓN: el cristal fijo provoca una resistencia en el
lamelunas.

REPOSICIÓN

Posicionar el lamelunas a la altura del cristal fijo y
encajar el lamelunas.

A

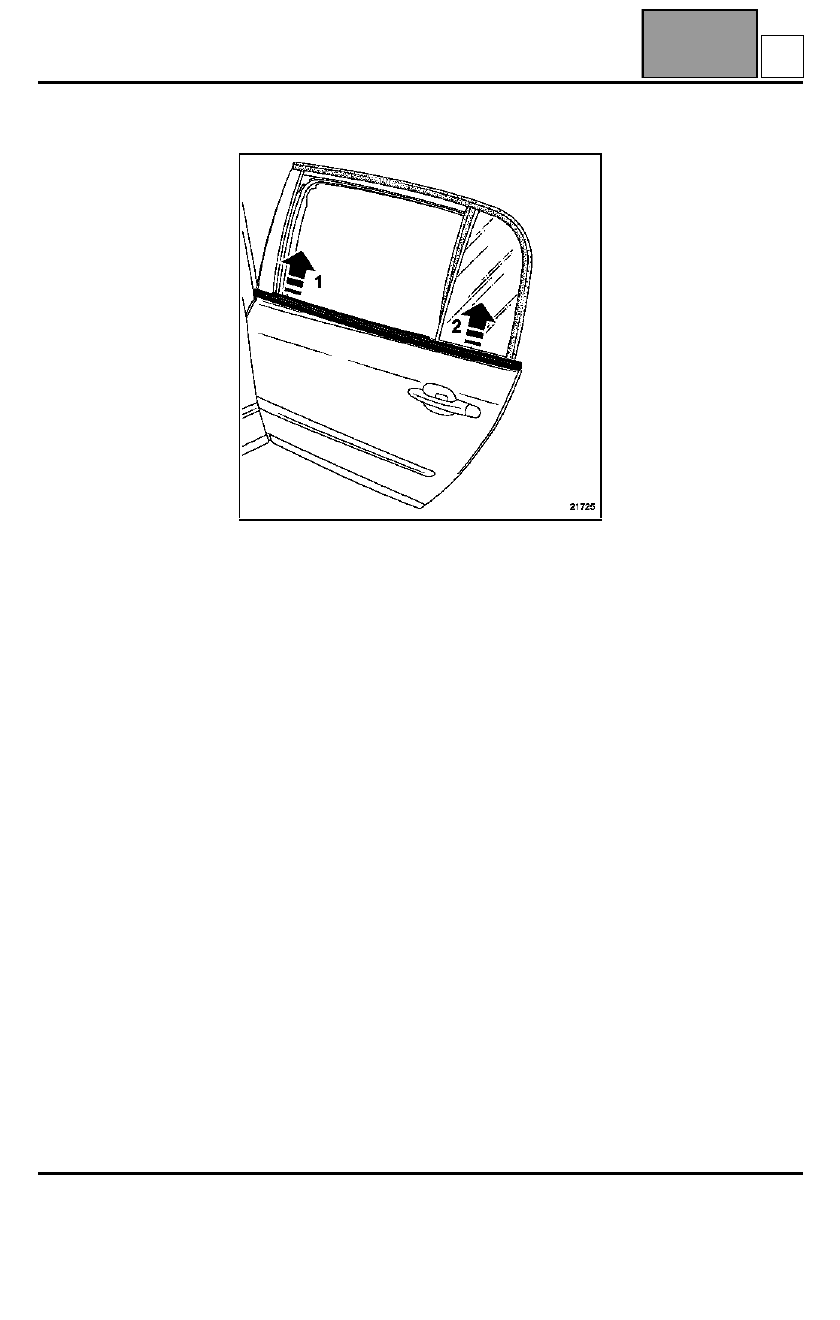

ESTANQUIDAD DE CRISTALES

Lamelunas exterior de puerta trasera

66A

A

66A-2

ESTANQUIDAD DE CRISTALES

Lamelunas exterior de puerta trasera

EXTRACCIÓN

Mediante el útil Car. 1363 sacar con cuidado el
lamelunas (1) y (2).

ATENCIÓN: el cristal fijo provoca una resistencia en el
lamelunas.

REPOSICIÓN

Posicionar el lamelunas a la altura del cristal fijo y
encajar el lamelunas.

B

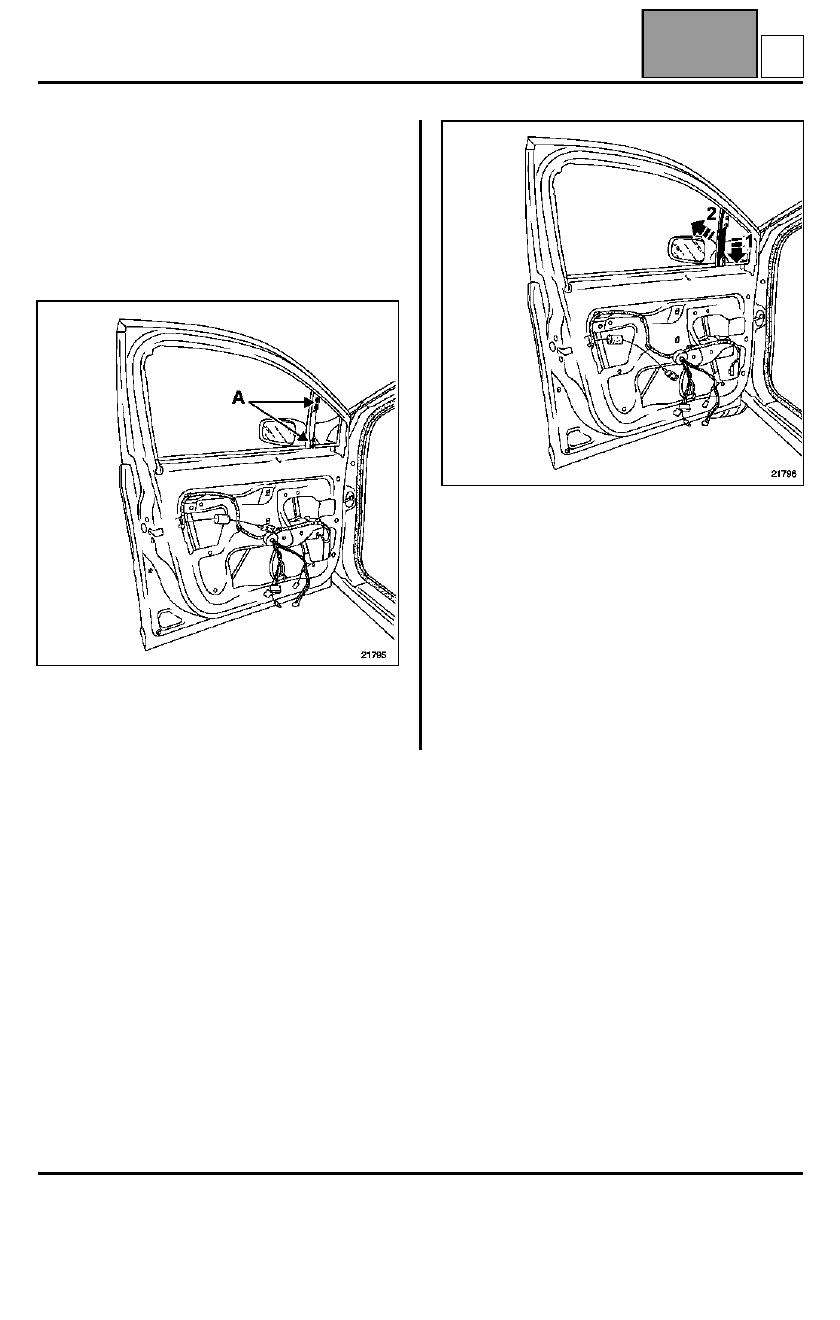

ESTANQUIDAD DE CRISTALES

Deslizadera del montante fijo de la puerta delantera

66A

A

66A-3

Deslizadera del montante fijo de la puerta delantera

EXTRACCIÓN

Extraer:
– el guarnecido de la puerta (capítulo 72A.A),
– el cristal deslizante del carrito de arrastre

(capítulo 54A.B),

– el lamelunas interior de la puerta,
– el guarnecido interior del encuadramiento de la

puerta (capítulo 72A.C).

Sacar la junta de estanquidad (parcialmente).

Quitar los tornillos (A).

Sacar la deslizadera (1) y después (2), teniendo la
precaución de no deteriorar el lamelunas exterior de la
puerta.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

C

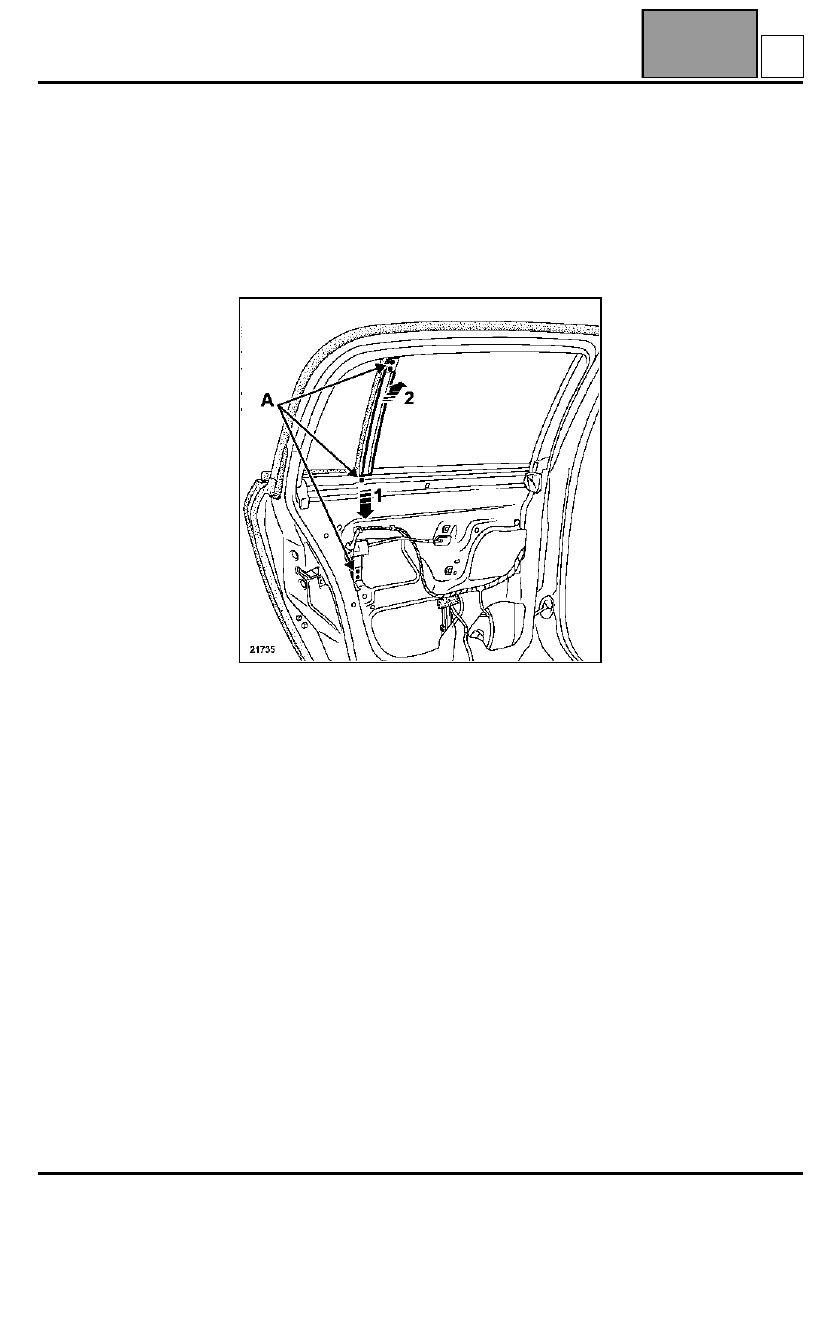

ESTANQUIDAD DE CRISTALES

Deslizadera del montante fijo de puerta trasera

66A

A

66A-4

Deslizadera del montante fijo de puerta trasera

EXTRACCIÓN

Extraer:
– el guarnecido de la puerta (capítulo 72A.B),
– el cristal deslizante del carrito de arrastre (capítulo

54A.C),

– el lamelunas interior de la puerta,
– el guarnecido interior del encuadramiento de la

puerta (capítulo 72A.D).

Sacar la junta de estanquidad (parcialmente).

Quitar los tornillos (A).

Sacar la deslizadera (1) y después (2), teniendo la
precaución de no deteriorar el lamelunas exterior.

D
