Estanquidad e insonorización

ESTANQUIDAD DE ABRIENTES

ESTANQUIDAD DE CRISTALES

BJ0E - BJ0J - BJ0K - BJ0P - BJ0V - BJ0M

77 11 311 163

"Los Métodos de reparación prescritos por el constructor en el presente documento,
han sido establecidos en función de las especificaciones técnicas vigentes en la fecha
de publicación de dicho documento.

Pueden ser modificados en caso de cambios efectuados por el constructor en la
fabricación de los diversos órganos y accesorios de los vehículos de su marca.”

DICIEMBRE 2001

Renault se reserva todos los derechos de autor.

EDITION ESPAGNOLE

Se prohíbe la reproducción o traducción, incluso parcial, del presente documento, así
como la utilización del sistema de numeración de referencias de las piezas de
recambio, sin la autorización previa y por escrito de Renault.

© RENAULT 2001

Estanquidad

e insonorización

Sumario

Páginas

65A

66A

ESTANQUIDAD DE ABRIENTES

Junta del encuadramiento de la puerta
delantera

65A-1

Junta del encuadramiento de la puerta
trasera

65A-2

ESTANQUIDAD DE CRISTALES

Lamelunas exterior de la puerta
delantera

66A-1

Lamelunas exterior de la puerta
trasera

66A-2

Deslizadera del montante fijo
de la puerta delantera

66A-3

Deslizadera del montante fijo
de la puerta trasera

66A-4

A

B

A

B

C

D

ESTANQUIDAD DE ABRIENTES

Junta del marco de la puerta delantera

65A

A

65A-1

165A

ESTANQUIDAD DE ABRIENTES

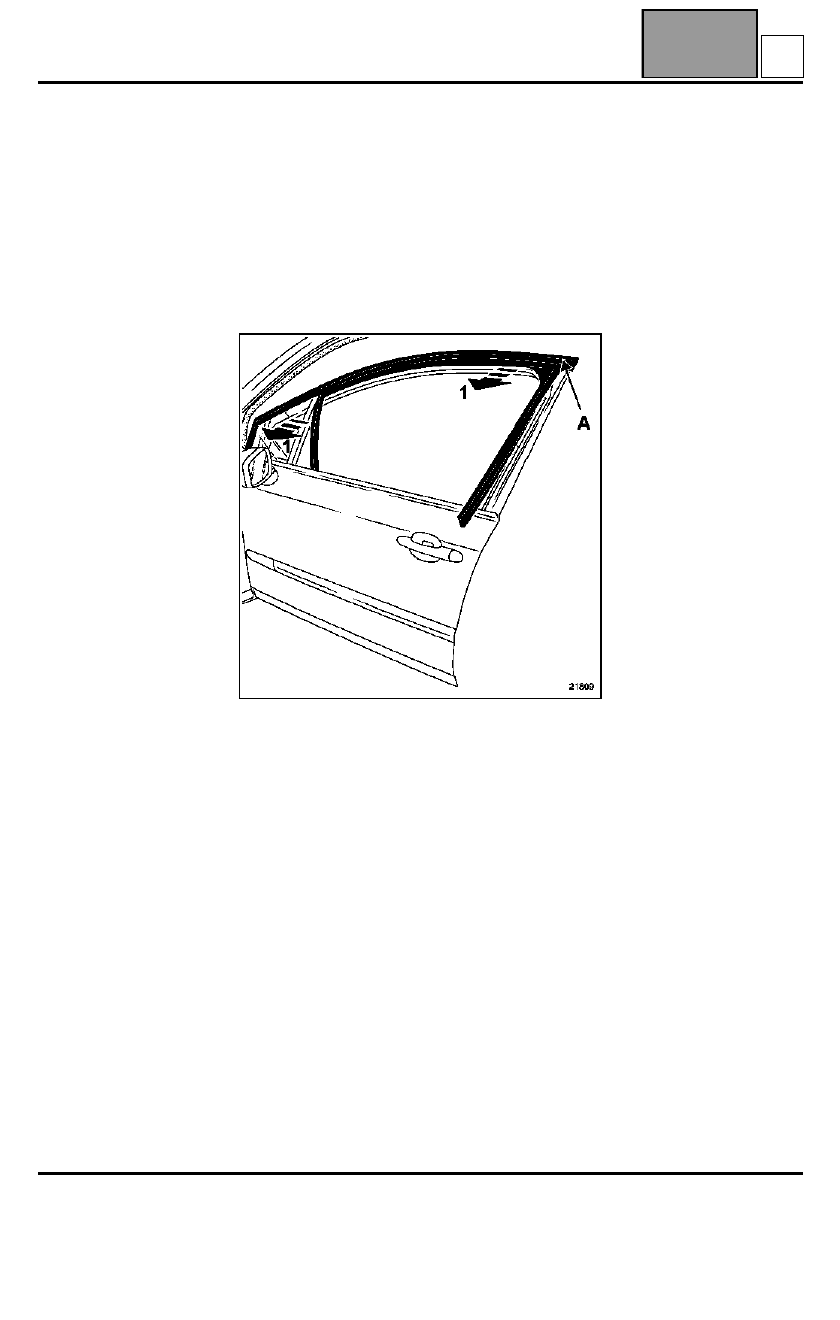

Junta del marco de la puerta delantera

EXTRACCIÓN

NOTA: la junta de encuadramiento y las deslizaderas
están moldeadas en una sola parte.

Extraer:
– el guarnecido de la puerta (capítulo 72A.A),
– los embellecedores exteriores del montante de

puerta (capítulo 56A.C),

– la deslizadera del montante fijo de puerta

(capítulo 66A.C).

Sacar con cuidado la junta del encuadramiento de la
puerta (1).

REPOSICIÓN

Posicionar y calzar la junta en el ángulo (A).

Encajarla en toda su longitud.

A

ESTANQUIDAD DE ABRIENTES

Junta del encuadramiento de la puerta trasera

65A

A

65A-2

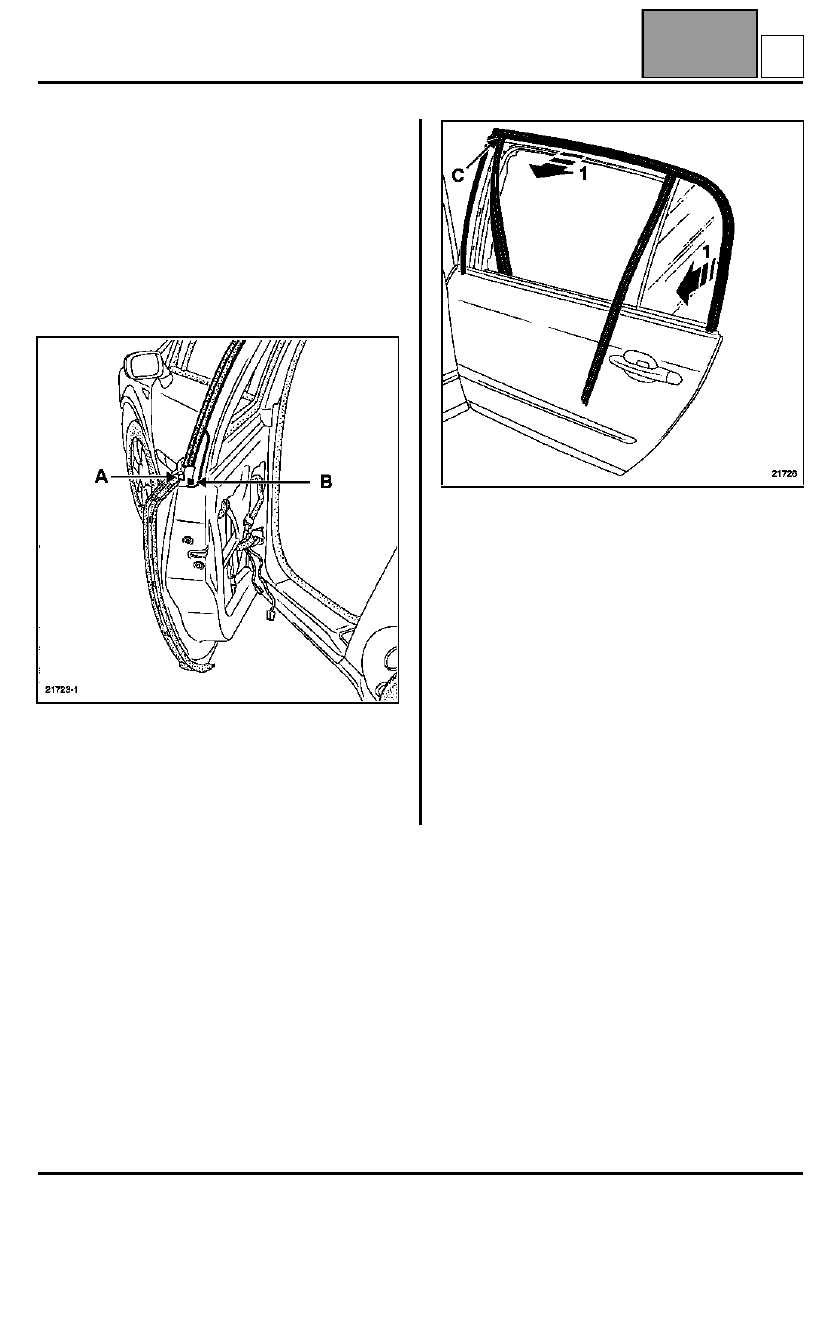

Junta del encuadramiento de la puerta trasera

EXTRACCIÓN

NOTA: la junta de encuadramiento y las deslizaderas
están moldeadas en una sola parte.

Extraer:
– el guarnecido de la puerta (capítulo 72A.B),
– los embellecedores exteriores del montante de

puerta (capítulo 56A.D),

– la deslizadera del montante fijo de puerta

(capítulo 66A.D).

Soltar en la parte superior la junta de doble
estanquidad del panel de puerta (A).

Despegar la cinta de doble cara (B) (sustituir la cinta
de doble cara durante la reposición).

Sacar con cuidado la junta del encuadramiento de la
puerta (1).

REPOSICIÓN

Posicionar y calzar la junta en el ángulo (C).

Encajarla en toda su longitud.

B
