Renault Vel Satis. Manual - parte 374

Mecanismos y accesorios

GENERALIDADES

MECANISMOS DE ABRIENTES LATERALES

MECANISMOS DE ABRIENTES NO
LATERALES

CRISTALES

PROTECCIONES EXTERIORES

ACCESORIOS EXTERIORES

ACCESORIOS INTERIORES INFERIORES

ACCESORIOS DE SEGURIDAD

BJ0E - BJ0J - BJ0K - BJ0P - BJ0V - BJ0M

77 11 311 163

"Los Métodos de reparación prescritos por el constructor en el presente documento,
han sido establecidos en función de las especificaciones técnicas vigentes en la fecha
de publicación de dicho documento.

Pueden ser modificados en caso de cambios efectuados por el constructor en la
fabricación de los diversos órganos y accesorios de los vehículos de su marca.”

DICIEMBRE 2001

Renault se reserva todos los derechos de autor.

EDITION ESPAGNOLE

Se prohíbe la reproducción o traducción, incluso parcial, del presente documento, así
como la utilización del sistema de numeración de referencias de las piezas de
recambio, sin la autorización previa y por escrito de Renault.

© RENAULT 2001

Mecanismos y

accesorios

Sumario

Páginas

50A

51A

52A

54A

GENERALIDADES

Seguridad

     50A-1

MECANISMOS DE ABRIENTES
LATERALES

Bombín de la puerta delantera

     51A-1

Empuñadura exterior de puerta

     51A-2

Cerradura de puerta

     51A-3

Elevalunas de la puerta delantera

     51A-5

Elevalunas de la puerta trasera

     51A-6

MECANISMOS DE ABRIENTES
NO LATERALES

Cerradura y resbalón del capot
delantero

     52A-1

Mando de apertura de portón

     52A-2

Cerradura y resbalón de portón

     52A-3

Techo solar

     52A-4

Motor de techo solar

     52A-6

Panel móvil

     52A-8

Toldo

   52A-10

CRISTALES

Parabrisas

     54A-1

Cristal de la puerta delantera

     54A-3

Cristal de la puerta trasera

     54A-6

Luneta trasera

     54A-9

Páginas

55A

56A

57A

59A

PROTECCIONES EXTERIORES

Paragolpes delantero

     55A-1

Paragolpes trasero

     55A-5

Molduras de protección laterales

     55A-8

Rejilla de calandra

   55A-10

Rejilla de alero

   55A-11

Embellecedor del techo

   55A-13

Embellecedores del costado de
carrocería

   55A-14

Protector del bajo de carrocería

   55A-15

ACCESORIOS EXTERIORES

Retrovisor exterior

     56A-1

Cristal del retrovisor

     56A-3

Embellecedores exteriores del
montante de puerta delantera

     56A-4

Embellecedores exteriores del
montante de puerta trasera

     56A-5

ACCESORIOS INTERIORES

Consola central

     57A-1

Tablero de bordo

     57A-4

Retrovisor interior

   57A-11

Empuñadura de sujeción

   57A-12

Quitasol

   57A-13

ACCESORIOS DE SEGURIDAD

Cinturón de seguridad delantero

     59A-1

Cinturón de seguridad trasero

     59A-2

Cinturón de seguridad del asiento
trasero 2/3

     59A-4

A
B
C
D
E

A
B
C
D
E
F
G

H

A

B
C
D
E
F
G

A
B
C
D

A
B
C

A
B
C

D

A
B
C
D
E

GENERALIDADES

Seguridad

50A

50A-1

150A

GENERALIDADES

Seguridad

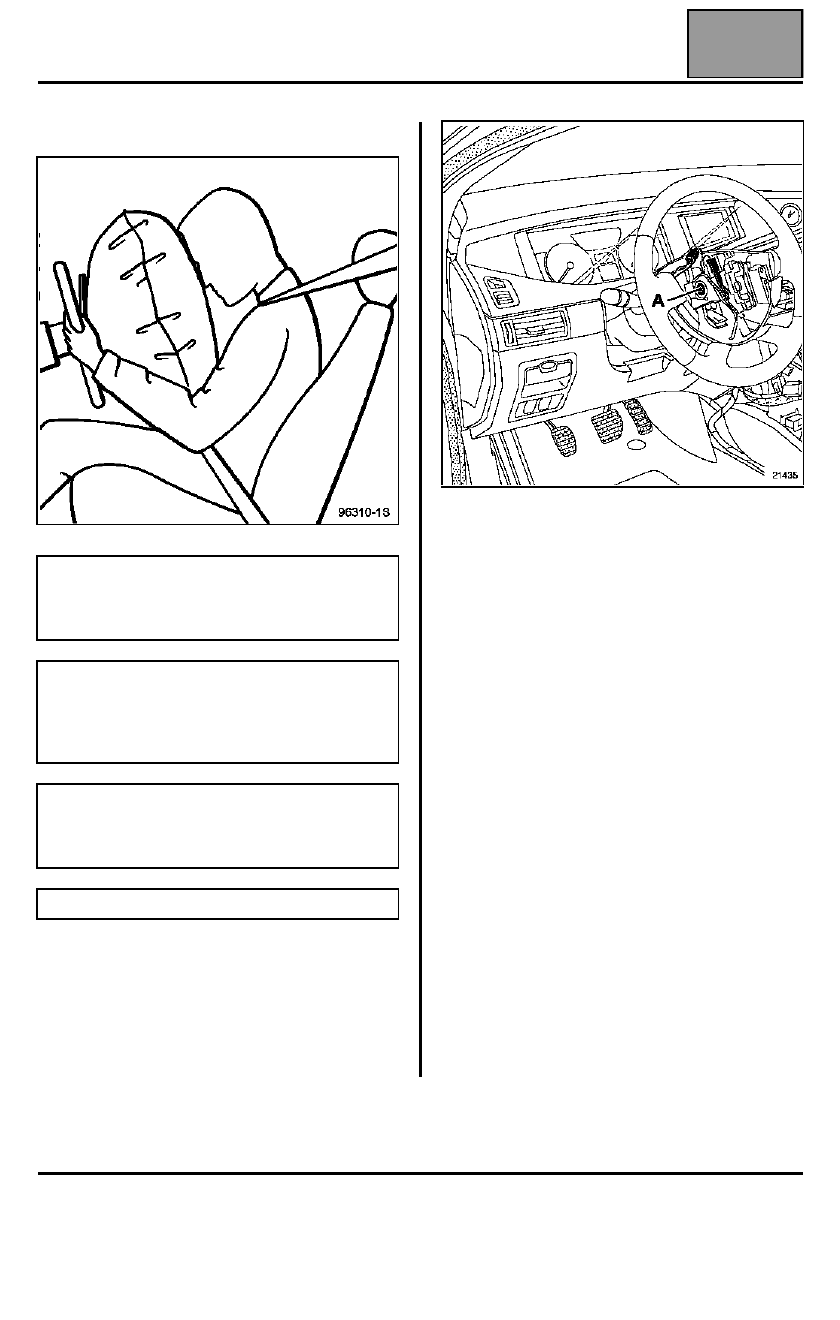

COJÍN "AIRBAG" Y PRETENSORES

Al sustituir el parabrisas o el tablero de bordo, es
imperativo poner en su lugar las etiquetas
autoadhesivas de la presencia del airbag.

El conjunto de estas etiquetas se encuentra disponible
en una colección (Consultar el CATÁLOGO DE
PIEZAS DE RECAMBIO).

Después de cada desmontaje del volante, hay que
sustituir imperativamente el tornillo del volante (A).
Consultar los capítulos 88 y 57B-B.

PANTALLAS TÉRMICAS

Es imperativo volver a colocarlas, tanto en mecánica
como en carrocería.

PARES DE APRIETE

Es imperativo respetar los pares de apriete indicados.

PRODUCTOS

Leer con atención las precauciones de utilización de
los productos empleados y respetar las consignas de
seguridad, utilizando los equipos apropiados (guantes,
mascarilla, etc...).

IMPORTANTE: todas las intervenciones en los
sistemas AIRBAG y pretensores deben ser
efectuadas por personal cualificado que haya
recibido formación.

ATENCIÓN: durante una intervención bajo el
vehículo, no transmitir choques al piso sin haber
bloqueado la caja electrónica mediante el útil de
diagnóstico.
Consultar el capítulo 80

ATENCIÓN: está prohibido manipular los sistemas
pirotécnicos (pretensores o airbag) cerca de una
fuente de calor o de una llama, hay riesgo de que se
activen.

COLECCIÓN DE ETIQUETAS AIRBAG

MECANISMOS DE ABRIENTES LATERALES

Bombín de la puerta delantera

51A

A

151A

MECANISMOS DE ABRIENTES LATERALES

Bombín de la puerta delantera

51A-1

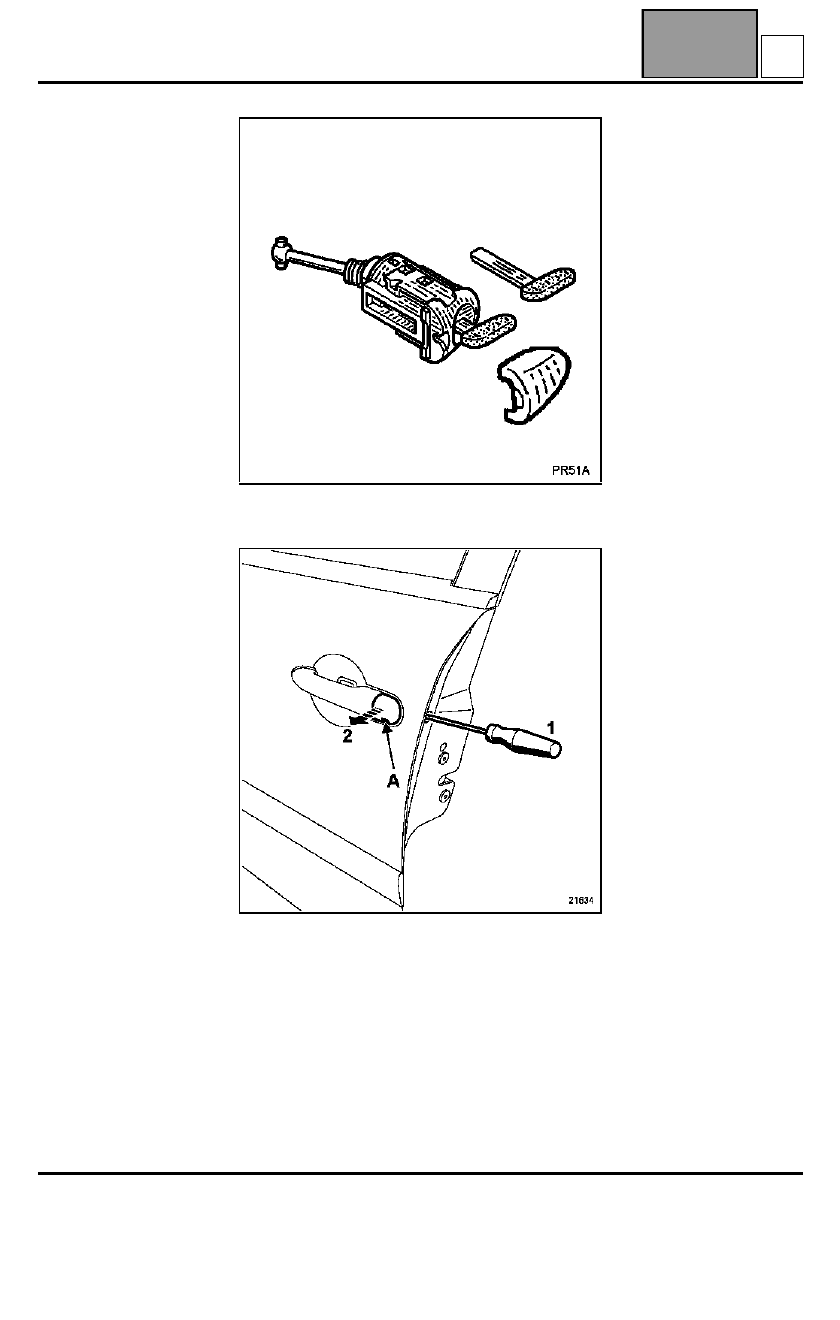

EXTRACCIÓN

Extraer:
– la tapa del bombín (A),
– el obturador; aflojar el tornillo (1), (estrella T20) sin

extraerlo

Sacar el bombín (2).

A
