Renault Vel Satis. Manual - parte 339
ESTRUCTURA INFERIOR CENTRAL
Travesaño lateral delantero del piso central
41B
41B-8
Travesaño lateral delantero del piso central
La sustitución de esta pieza es una operación
complementaria a la sustitución del cierre del bajo de
carrocería o del paso de rueda delantero parte trasera
para una colisión lateral delantera.
Caso n˚
(ver introducción capítulo 40A-C
"Designación de las piezas").
Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).
En el método descrito a continuación, encontrarán
únicamente las descripciones y las uniones
específicas a la pieza concernida.
COMPOSICIÓN DE LA PIEZA DE RECAMBIO
Pieza ensamblada con:
Refuerzo

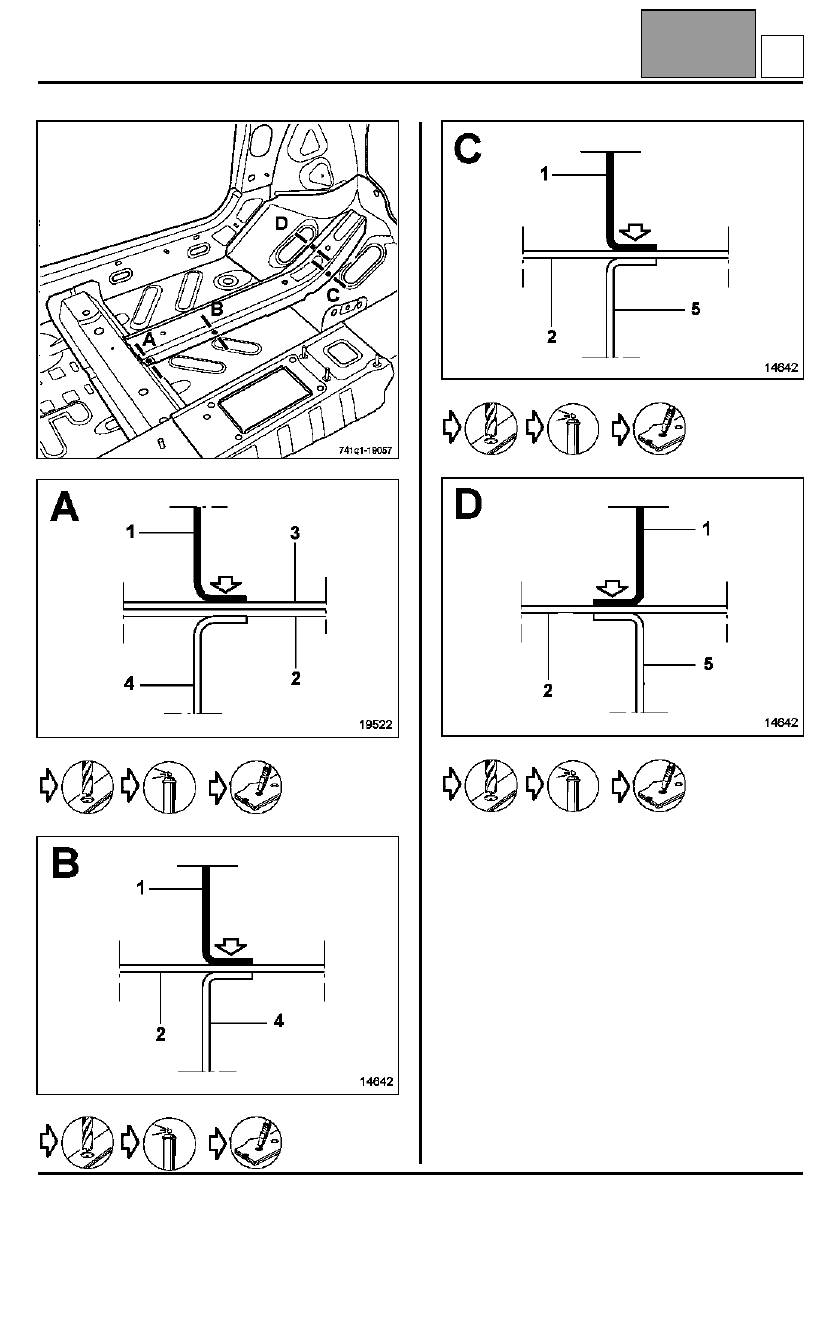

PIEZAS CONCERNIDAS (espesor en mm):
X4
1 Travesaño lateral delantero
2 Parte lateral del piso central
3 Larguero delantero parte central
4 Cierre del bajo de carrocería
1,5
1,2/0,8
4
1,5
Edición 2
B
