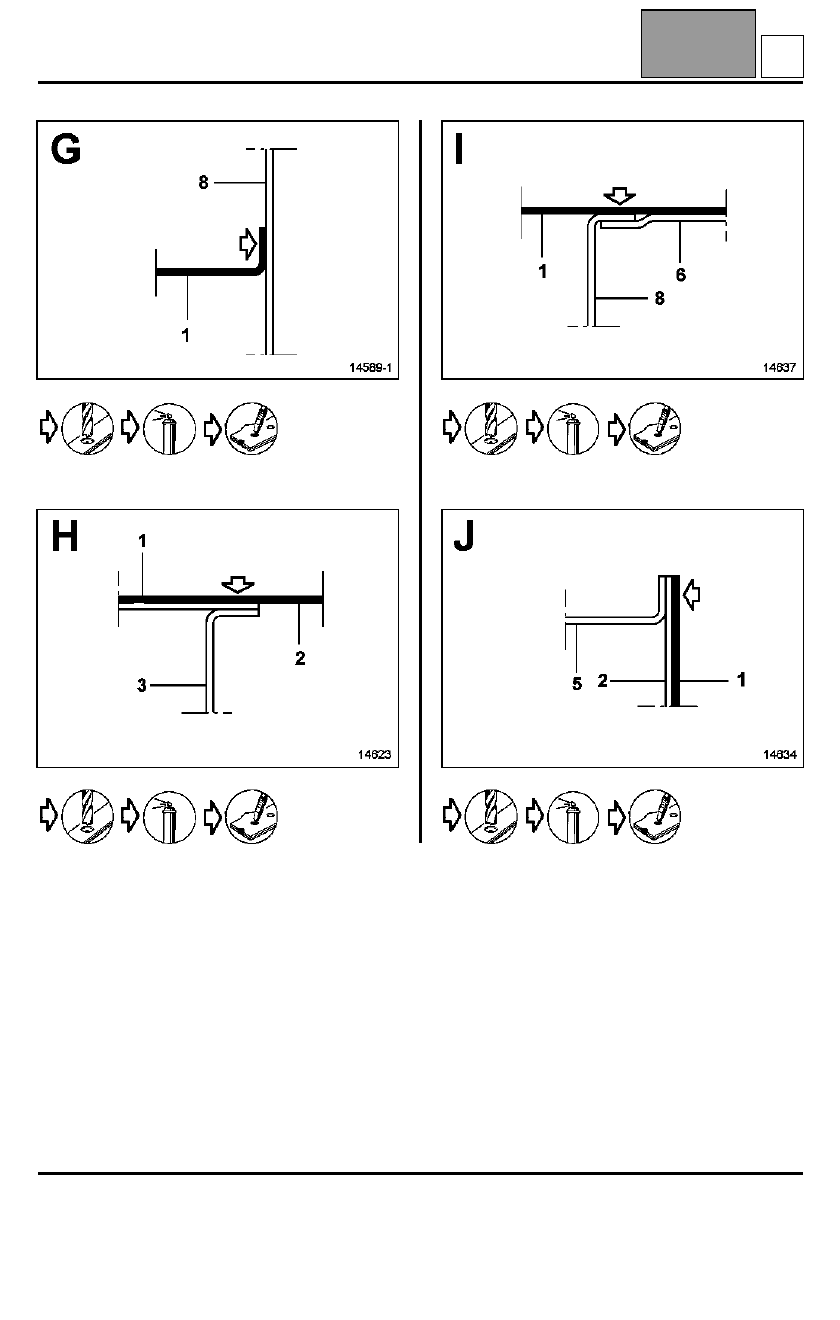

ESTRUCTURA INFERIOR CENTRAL

Piso central parte lateral

41B

41B-4





 X12





 X2





 X4





 X2

Edición 2

A

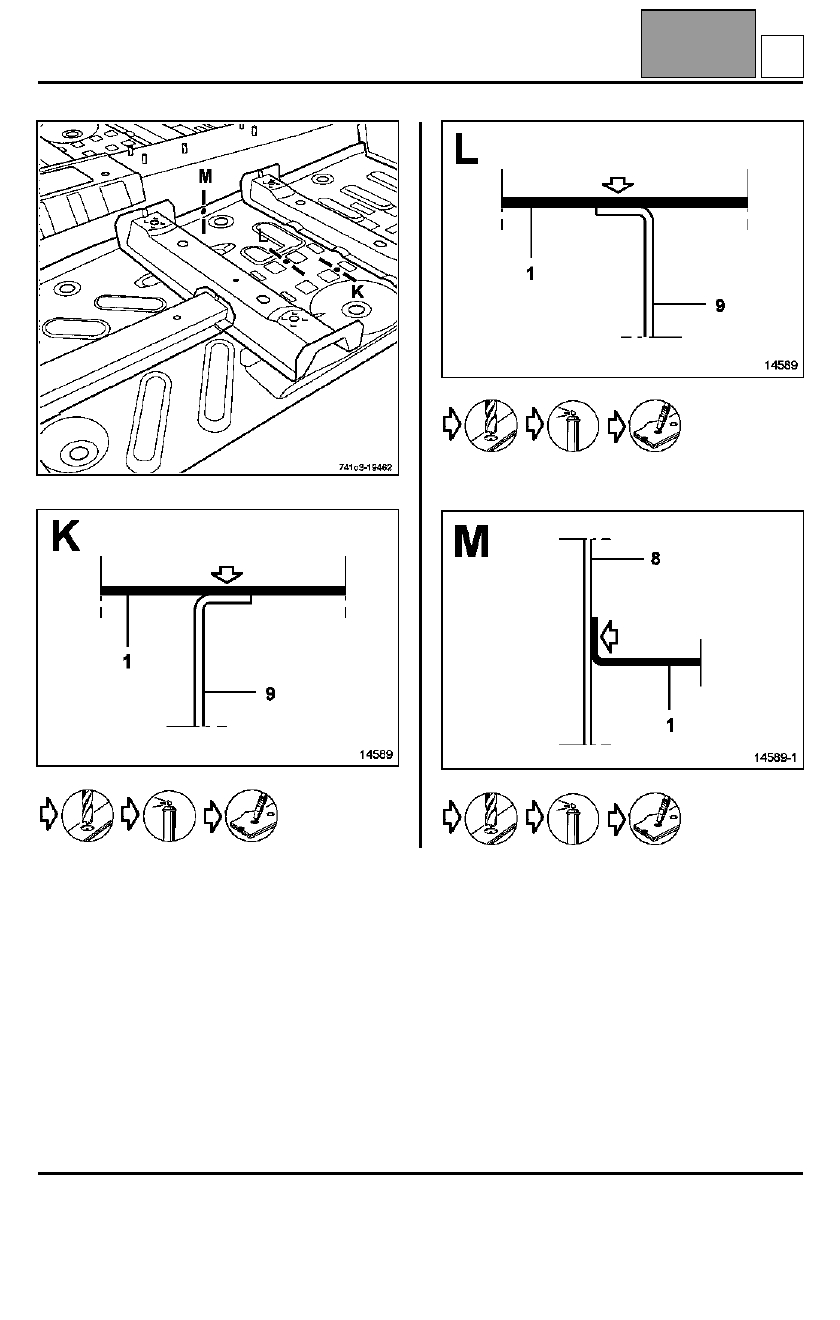

ESTRUCTURA INFERIOR CENTRAL

Piso central parte lateral

41B

41B-5





 X3





 X3





 X3

Edición 2

A

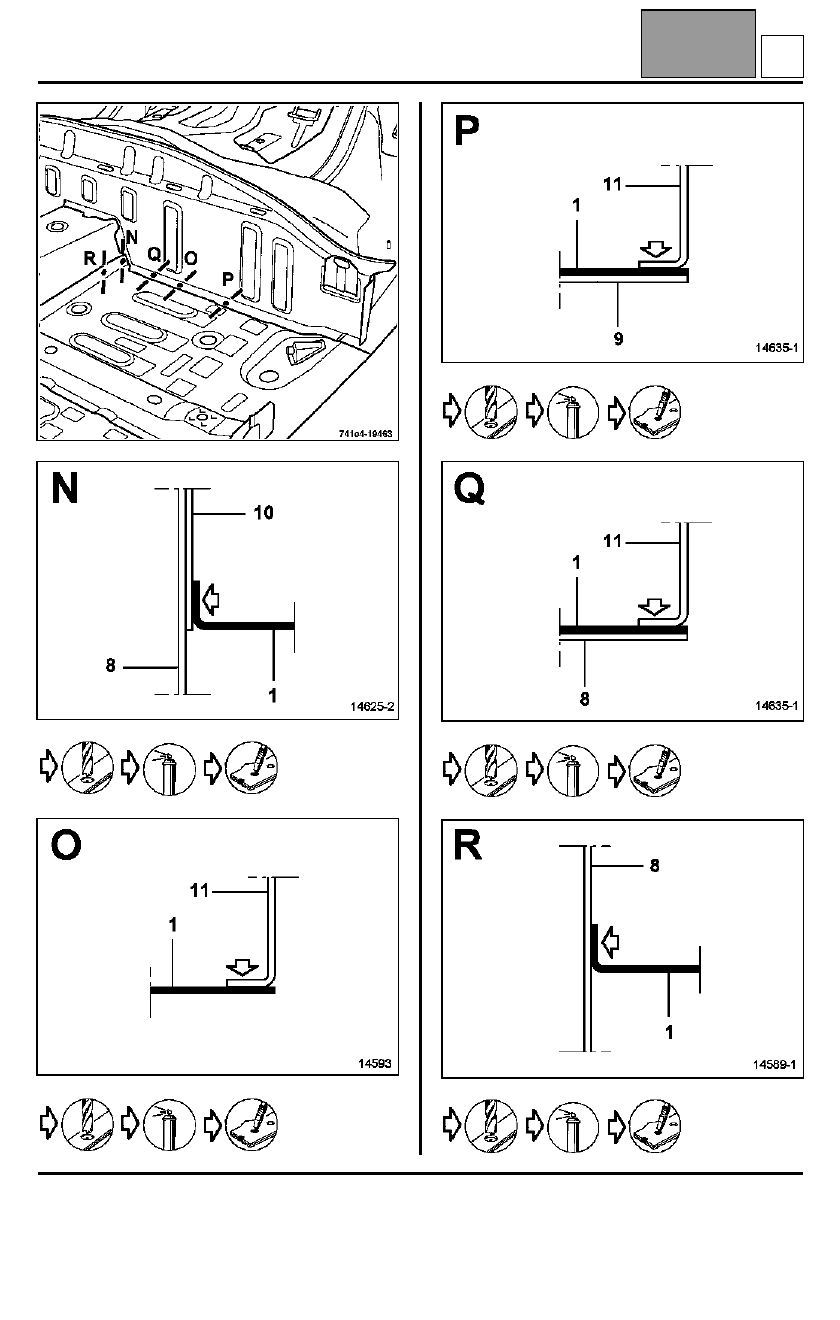

ESTRUCTURA INFERIOR CENTRAL

Piso central parte lateral

41B

41B-6





 X4





 X2





 X2





 X2





 X4

Edición 2

A

ESTRUCTURA INFERIOR CENTRAL

Piso central parte lateral

41B

41B-7

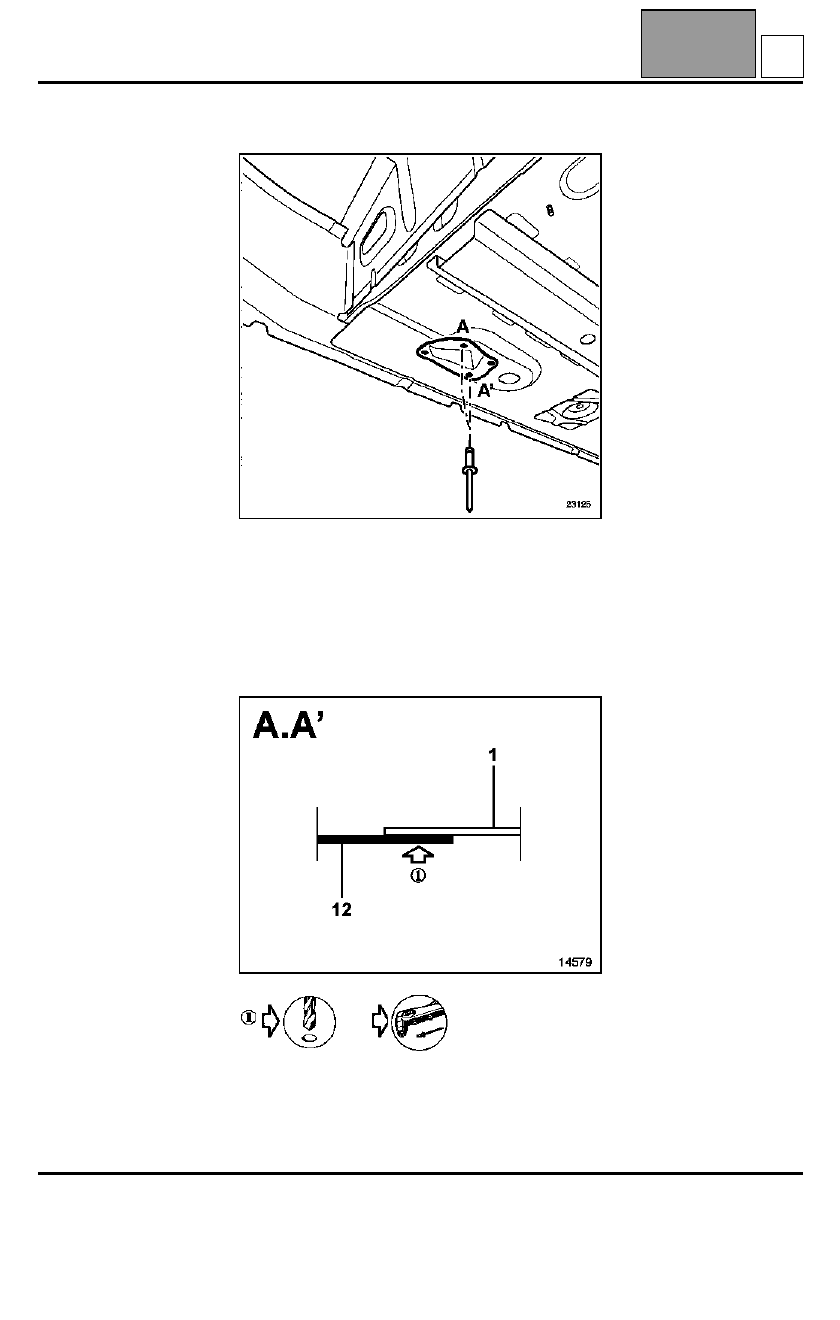

Particularidad pieza de recambio

NOTA:
El piso central suministrado por el almacén de piezas
de recambio no posee los dos puntos de soldadura de
origen en A, A’ a la altura del soporte de tubo del freno
de mano.

Es necesario sustituir estos puntos por dos remaches
(referencia: 77 03 072 373).





∅

 5



Edición 2
