MECANISMOS DE ABRIENTES LATERALES

Bloqueo de la tapa de gasolina

51

51-24

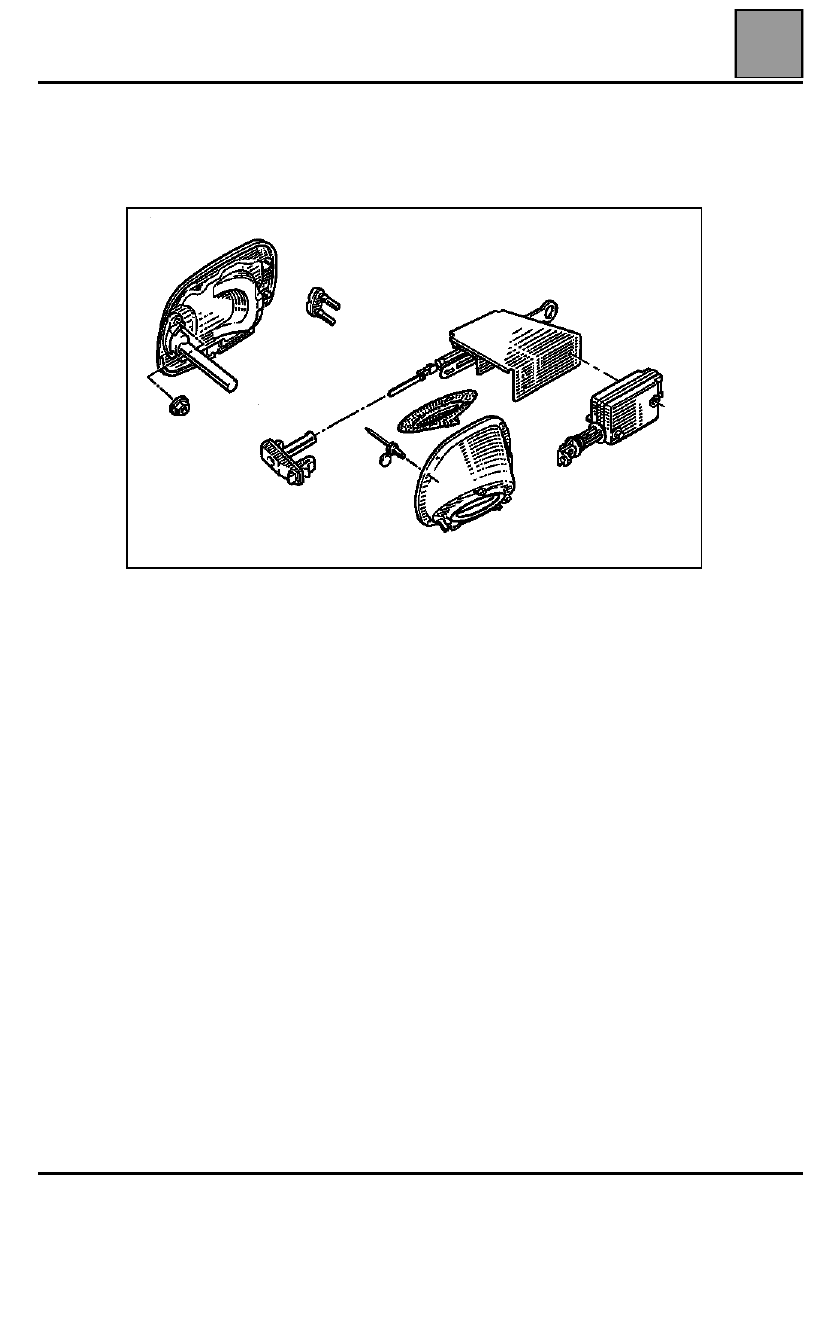

Bloqueo de la tapa de gasolina

Para acceder al mecanismo y al anillo de emergencia, es necesario sacar el
guardabarros del paso de rueda trasera derecha fijado en el chasis con seis
remaches.

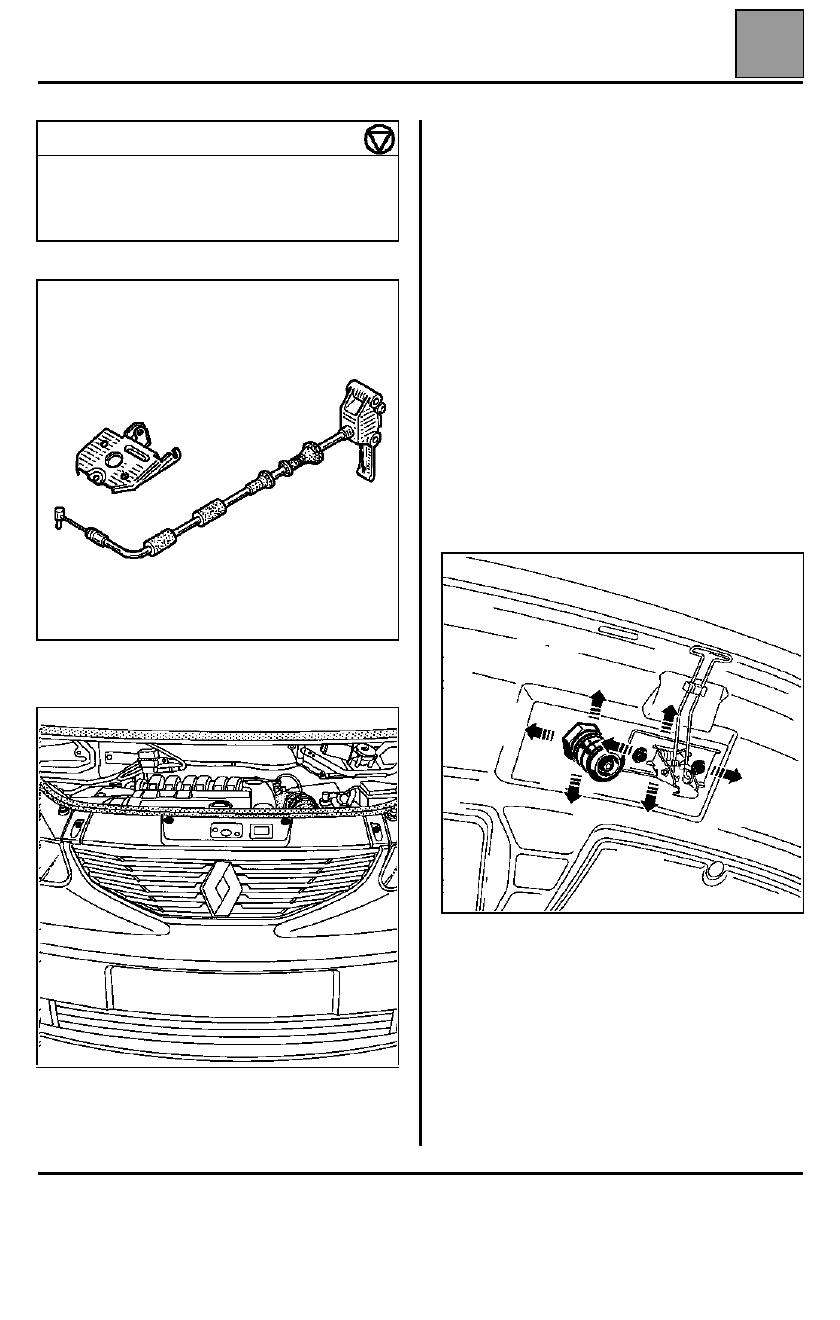

MECANISMOS DE ABRIENTES NO LATERALES

Mando de apertura del capot

52

52-1

152

MECANISMOS DE ABRIENTES NO LATERALES

Mando de apertura del capot

EXTRACCIÓN DE LA CERRADURA

Extraer:
– el paragolpes delantero,
– los dos tornillos de fijación de la cerradura y extraerla

lado cable.

Sacar el freno de funda.

Sacar el extremo del cable.

REPOSICIÓN

Sin especificidad.

REGLAJE DE LA CERRADURA

Verificar que el capot esté reglado.

Longitudinal y lateral:
– aproximar los dos tornillos de fijación de la

cerradura,

– cerrar el capot, abrirlo y apretar los tornillos,

– controlar y, en caso de dificultad, se puede hacer un

reglaje complementario en el resbalón y en el
gancho de seguridad.

SUSTITUCIÓN DEL CABLE DE MANDO

EXTRACCIÓN
– abrir el capot,
– extraer el paragolpes delantero,
– desconectar el cable, lado cerradura, desencajando

el freno de funda y el plomo del cable,

PARES DE APRIETE (en daN.m)

Tornillos de bisagras en la estructura

  2,0

Tornillos de bisagras en capot

  2,0

Tornillos de seguridad de capot

  2,0

MECANISMOS DE ABRIENTES NO LATERALES

Mando de apertura del capot

52

52-2

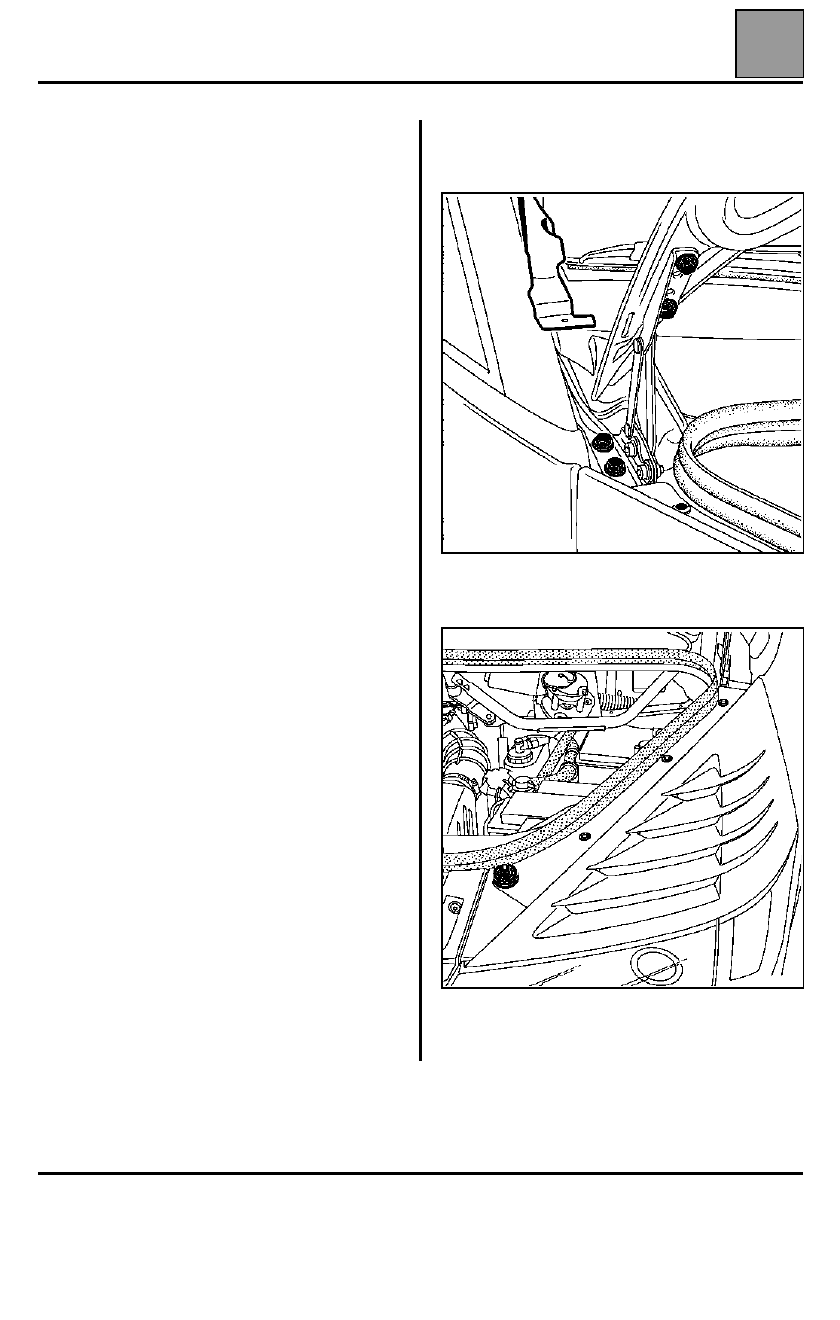

EXTRACCIÓN (continuación)
– quitar los tres tornillos de la caja de fusibles y

empujarla hacia la batería,

– desencajar el pasa-funda situado detrás de la caja

de fusibles,

– colgar un hilo de Ariana en el extremo del cable,
– extraer el guarnecido inferior izquierdo del tablero de

bordo (consultar el capítulo 57),

– quitar los dos tornillos de fijación de la empuñadura

de apertura,

– tirar de la empuñadura y sacar el cable, lado

habitáculo.

REPOSICIÓN
– Preparar el cable nuevo embridando el pasa-funda a

66 centímetros de la empuñadura con una cinta
adhesiva,

– enfilar el cable por el habitáculo mediante el hilo de

Ariana colocado anteriormente,

– recuperar el extremo del segundo pasa-funda detrás

de la caja de fusibles y colocarlo,

– colocar el pasa-cable del salpicadero mediante un

destornillador,

– conectar la funda y el cable en la cerradura,
– probar el mando,
– montar la caja de fusibles,
– fijar la empuñadura y hacer una prueba,
– montar el guarnecido.

REGLAJES DEL CAPOT

Ver los juegos de aspecto en el capítulo 40.

– actuar en las fijaciones de articulaciones para

asegurar el reglaje respecto a las vigas,

– reglar el resbalón de muelle,
– actuar en los topes de goma,
– verificar los reglajes del gancho de seguridad al final.

MECANISMOS DE ABRIENTES NO LATERALES

Mando de apertura del portón

52

52-3

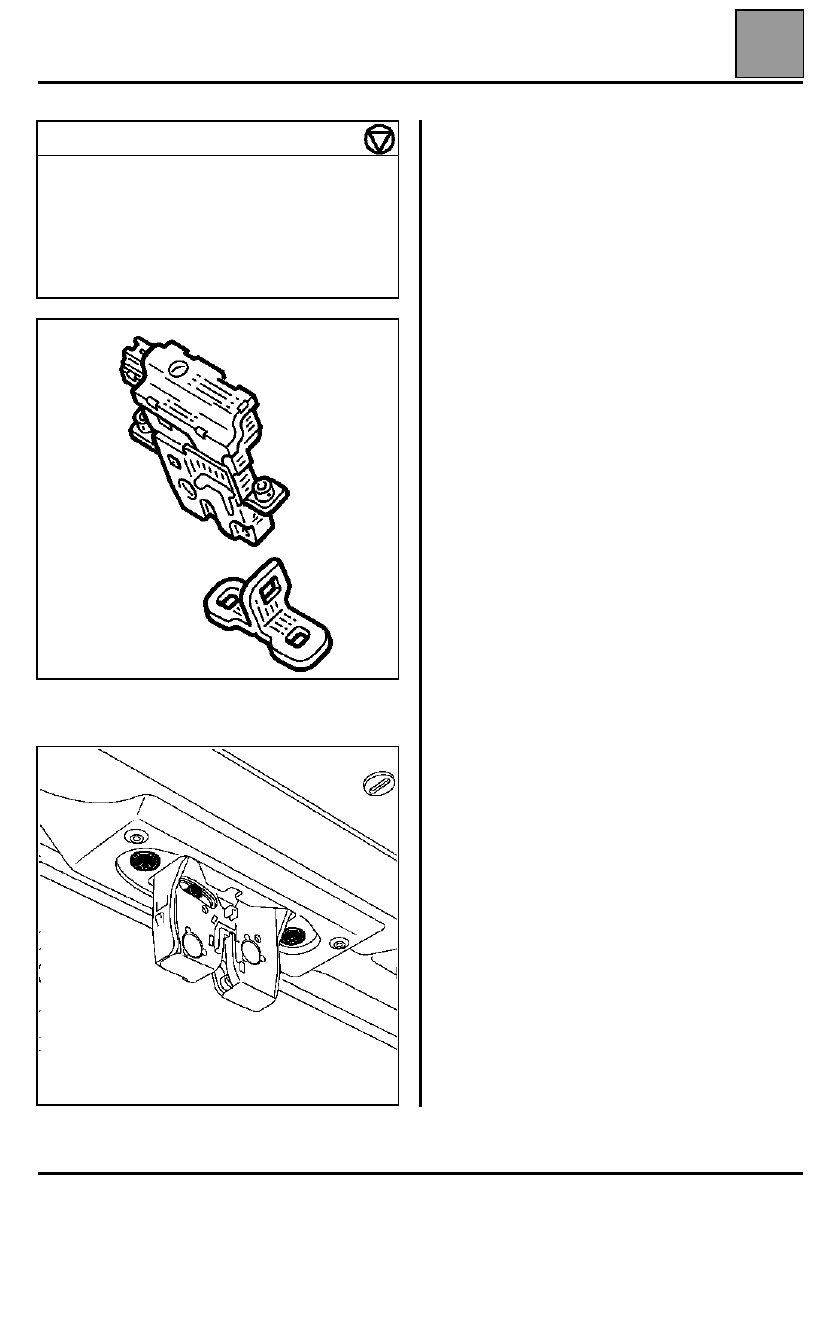

Mando de apertura del portón

EXTRACCIÓN DE LA CERRADURA

Extraer:
– el embellecedor de la cerradura,
– el guarnecido interior de portón (fijaciones cuarto de

vuelta),

– los dos tornillos de fijación de la cerradura, y

extraerla, lado cable.

Desconectar la cerradura.

REPOSICIÓN

Sin especificidad y sin reglaje.

Hacer una prueba.

PARES DE APRIETE (en daN.m)

Tornillos de bisagras en la estructura

  2,0

Tornillos de bisagras en portón

  2,0

Tornillos del resbalón en estructura

  2,0

Tornillos de la cerradura en portón

  0,8

Rótulas de compensadores

  2,0
