MECANISMOS DE ABRIENTES LATERALES

Elevalunas de la puerta delantera

51

51-16

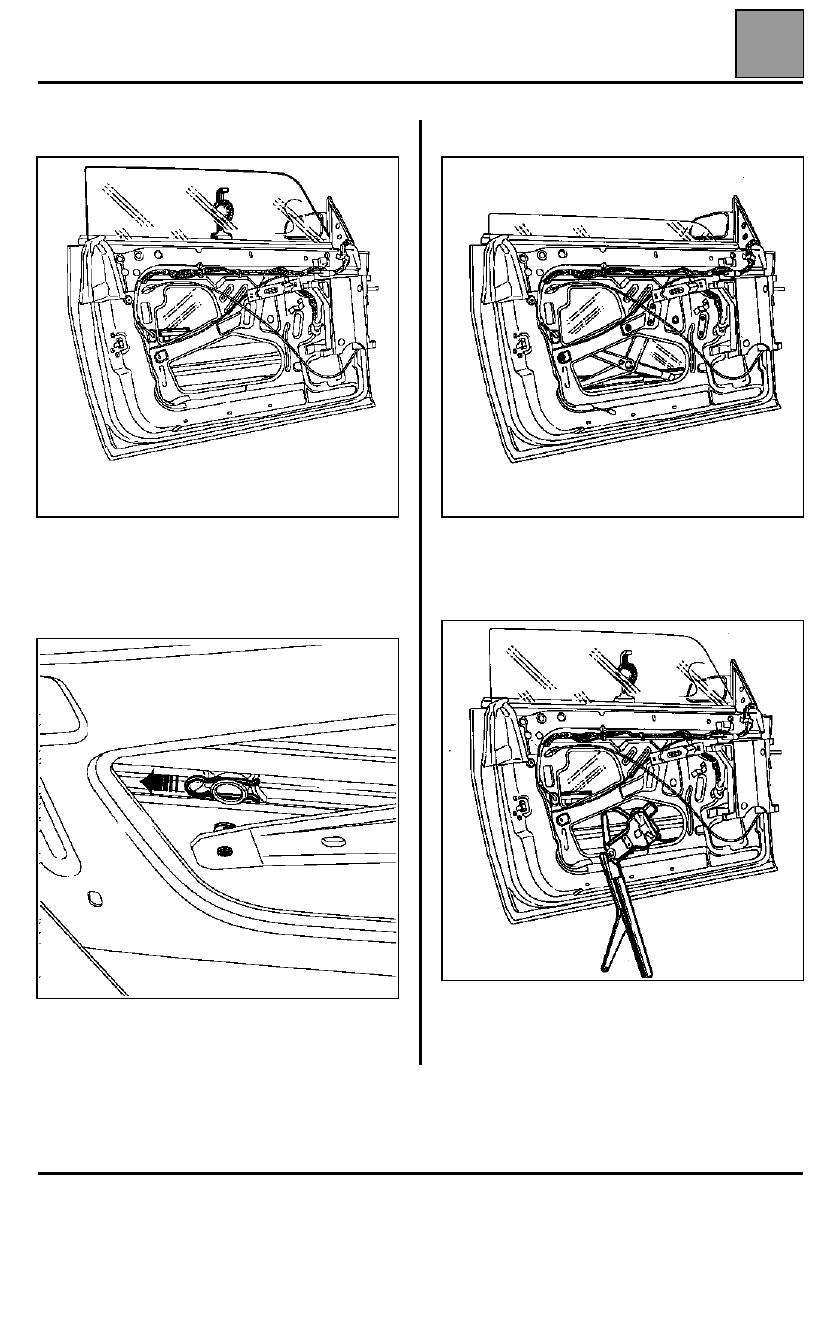

EXTRACCIÓN (continuación)

– Colocar la parte superior del cristal a 27 cm del

lamelunas,

– pegar una ventosa o un adhesivo de inmovilización

en el cristal,

– soltar los carritos haciendo palanca en las grapas

mediante un destornillador,

– aflojar las dos tuercas de fijación de la deslizadera

de aluminio,

– aflojar los cuatro tornillos auto-taladradores,

– sacar el mecanismo del elevalunas,
– desconectar el motor.

MECANISMOS DE ABRIENTES LATERALES

Elevalunas de la puerta delantera

51

51-17

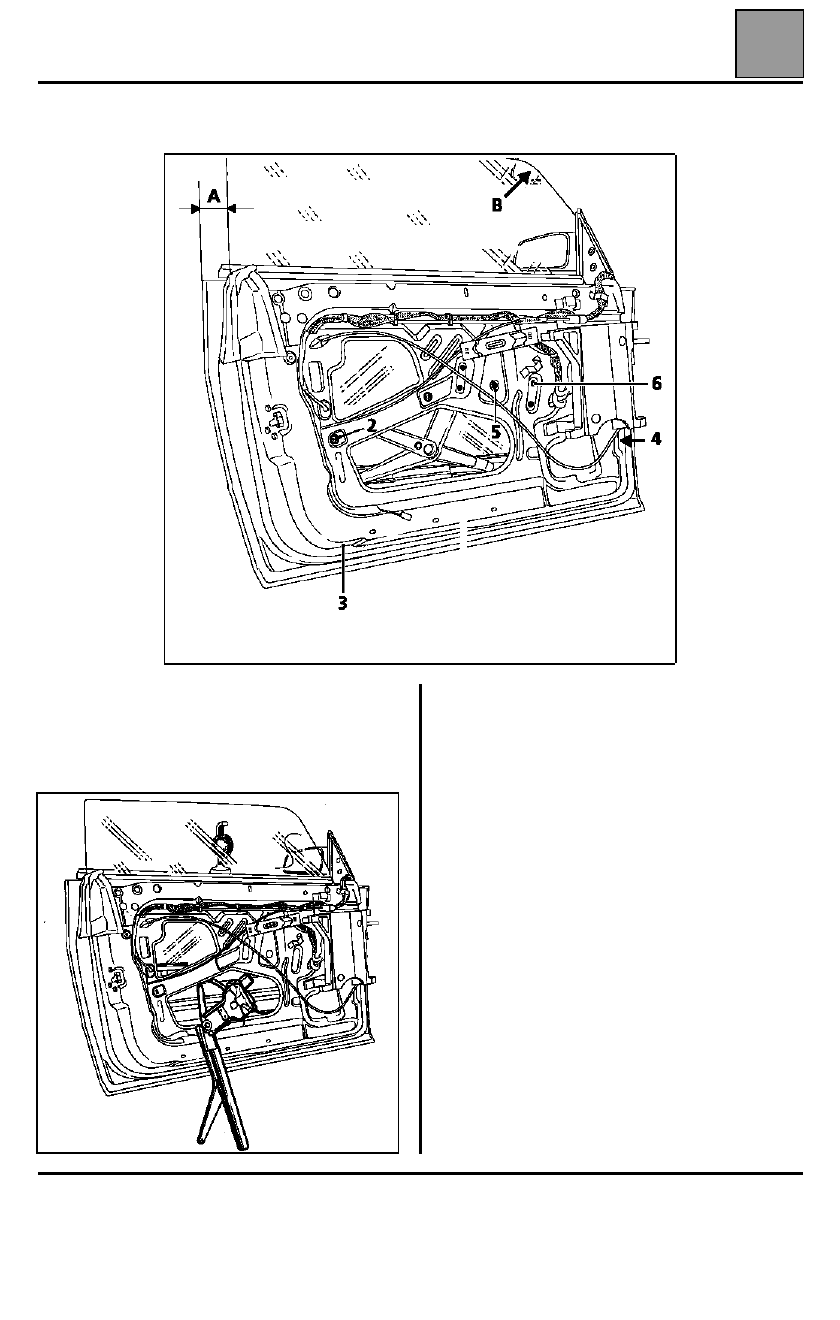

REPOSICIÓN

– colocar el mecanismo del elevalunas en posición de

montaje (20 dientes),

– introducirlo en la estructura,
– conectar el conector eléctrico del motor,
– aflojar la tuerca central del sector dentado (5),

– colocar los cuatro tornillos especiales (6) para fijar el

mecanismo, apretarlos a 0,8 daN.m,

– aproximar las dos tuercas (2) de inmovilización de la

deslizadera de aluminio.

En caso de que el cristal estuviera extraído:
– introducirlo por la parte superior de la puerta y en la

deslizadera del retrovisor,

– colocar el lamelunas interior,
– clipsar (a fondo en el segundo diente), los dos

carritos de la parte inferior del cristal,

– apretar las dos tuercas del carrito de deslizadera

trasera empujando el cristal al máximo hacia
adelante (A = 53 milímetros),

– controlar el funcionamiento del elevalunas,
– aspirar el fondo del cajón de puerta,
– verificar los reglajes del cristal de puerta.

MECANISMOS DE ABRIENTES LATERALES

Reglajes del elevalunas de la puerta delantera

51

51-18

Reglajes del elevalunas de la puerta delantera

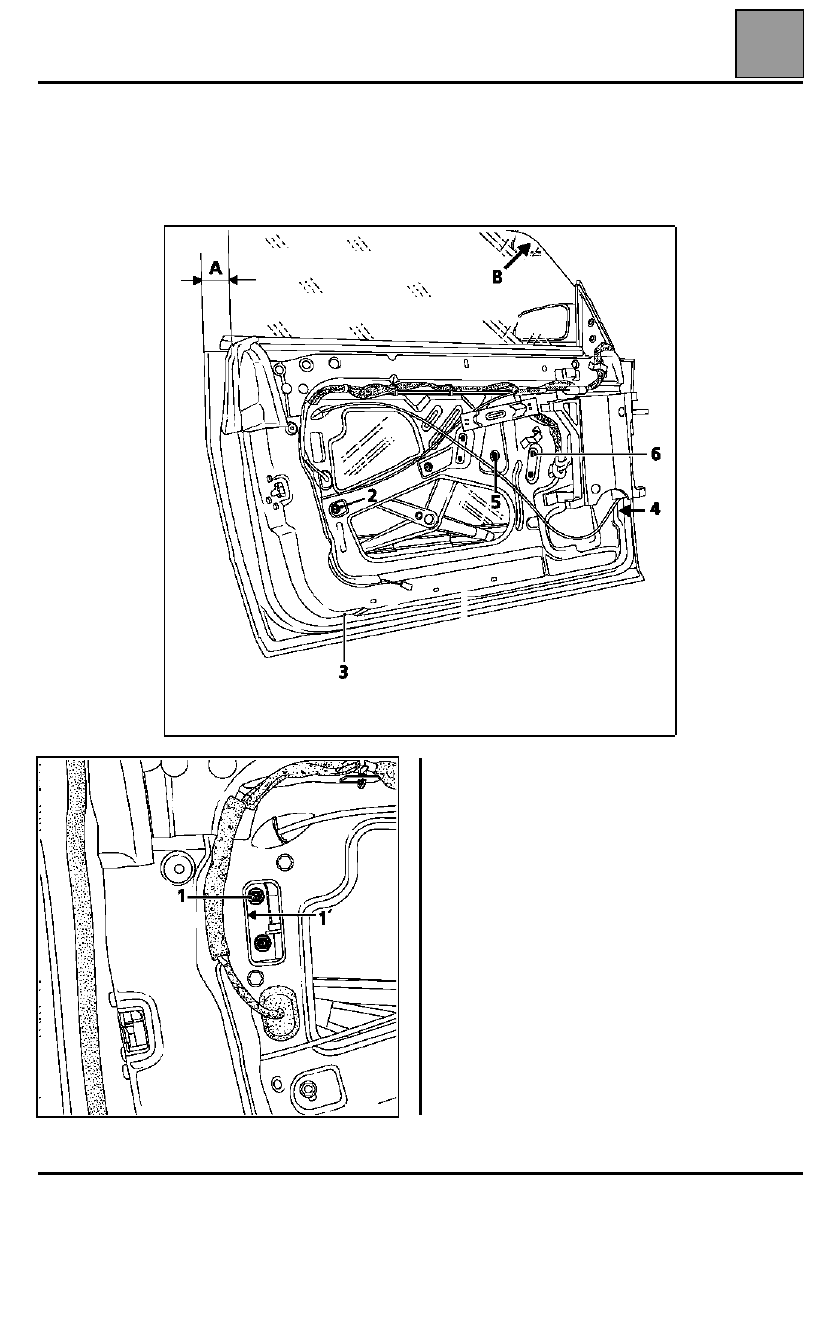

REGLAJES DEL CRISTAL Y DEL ELEVALUNAS

IMPORTANTE: hay que respetar el orden de las operaciones de reglajes para garantizar la estanquidad al
agua y al aire (ver el sinóptico §64).

Preliminares
– bajar el cristal a fondo,
– retirar los obturadores de plástico en (3) y (4),
– aflojar y apretar a mano las deslizaderas en (3 y 4),
– aflojar la tuerca central del sector (5).

Reglaje longitudinal
– subir el cristal a 27 cm, respecto al lamelunas,
– aflojar las cuatro tuercas del carrito (frente a la

ventana),

– empujar el cristal hacia adelante en la deslizadera

del retrovisor, verificar que haya aproximadamente
53 milímetros en (A), apretar las tuercas (1),

– verificar el paralelismo entre el cristal y el panel de

puerta, actuar en el cristal y apretar las dos
tuercas (1').

MECANISMOS DE ABRIENTES LATERALES

Reglajes del elevalunas de la puerta delantera

51

51-19

Reglaje de la introducción del cristal en la junta de
la viga

– controlar el encastrado del cristal en la junta de la

viga,

– abrir la puerta, el cristal se entreabre,
– apretar:

●

la deslizadera delantera (4) (un tornillo en la parte
inferior de la deslizadera y un segundo en el
triángulo del retrovisor),

●

la deslizadera trasera (3),

– colocar los obturadores en (3) y (4),
– verificar el correcto funcionamiento del cristal.

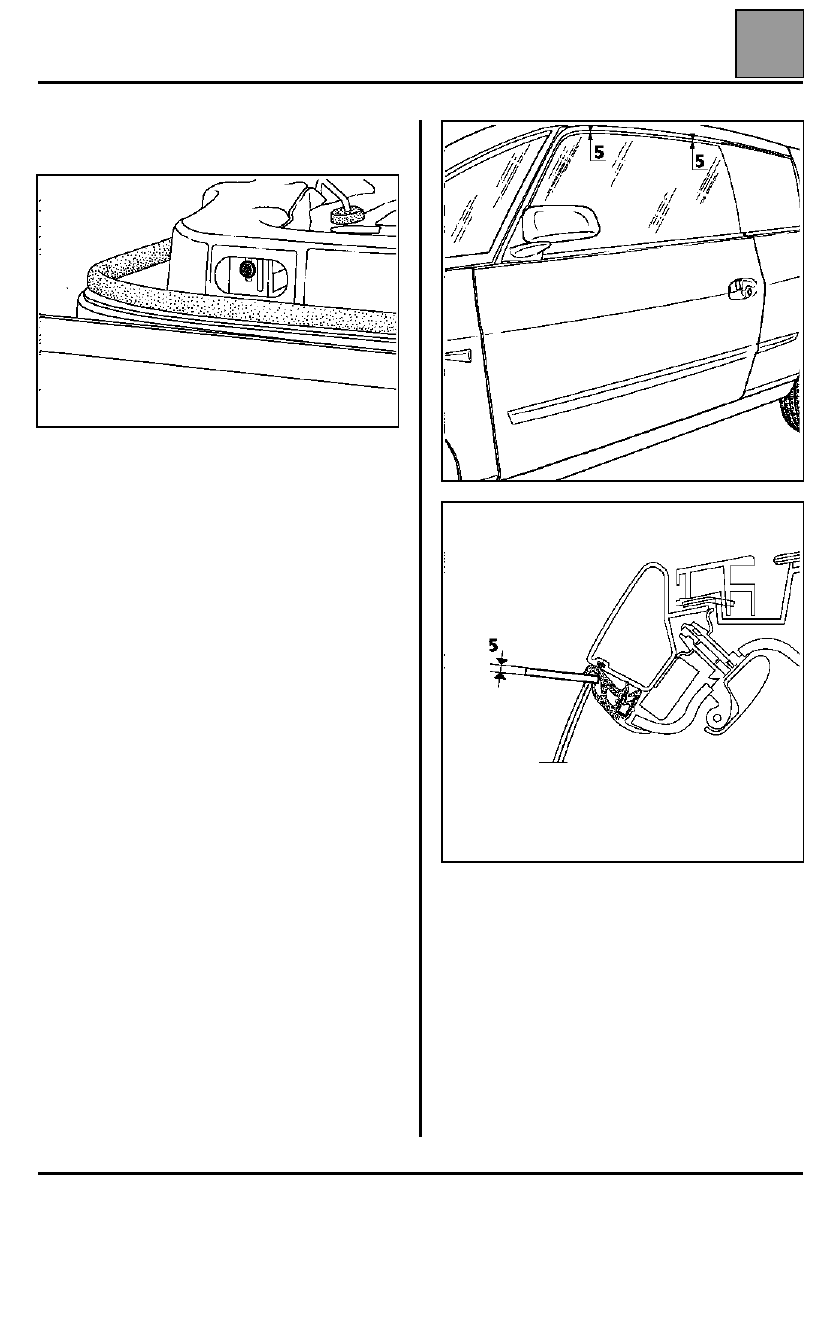

Reglaje en altura (entre dos personas)

– bajar el cristal de custodia,
– aflojar las dos tuercas (2) de la deslizadera,
– subir el cristal a fondo en dos calas de 5 milímetros

pinzadas entre el cristal y la junta, y mantener el
interruptor durante tres segundos,

– en el interior apretar:

●

el tornillo del sector del motor (5) empujándolo
hacia arriba,

– retirar las calas y abrir la puerta,
– cerrar manualmente la cerradura trasera en el

segundo diente,

– aproximar la puerta despacio, y verificar el

paralelismo de la parte superior del cristal respecto a
la viga,

– en el interior:

●

actuar en la corredera y apretar la tuerca (2) para
obtener un buen paralelismo (al bajar en (2) la
parte delantera del cristal sube),

– abrir la cerradura trasera y cerrar la puerta,
– controlar el encastrado del cristal en la junta de la

viga,

– controlar el funcionamiento del conjunto y el ajuste

con el cristal de custodia,

– colocar el guarnecido.
