Renault Avantime. Manual - parte 50

RADIO

Sinóptico de la Radio

86

86-5

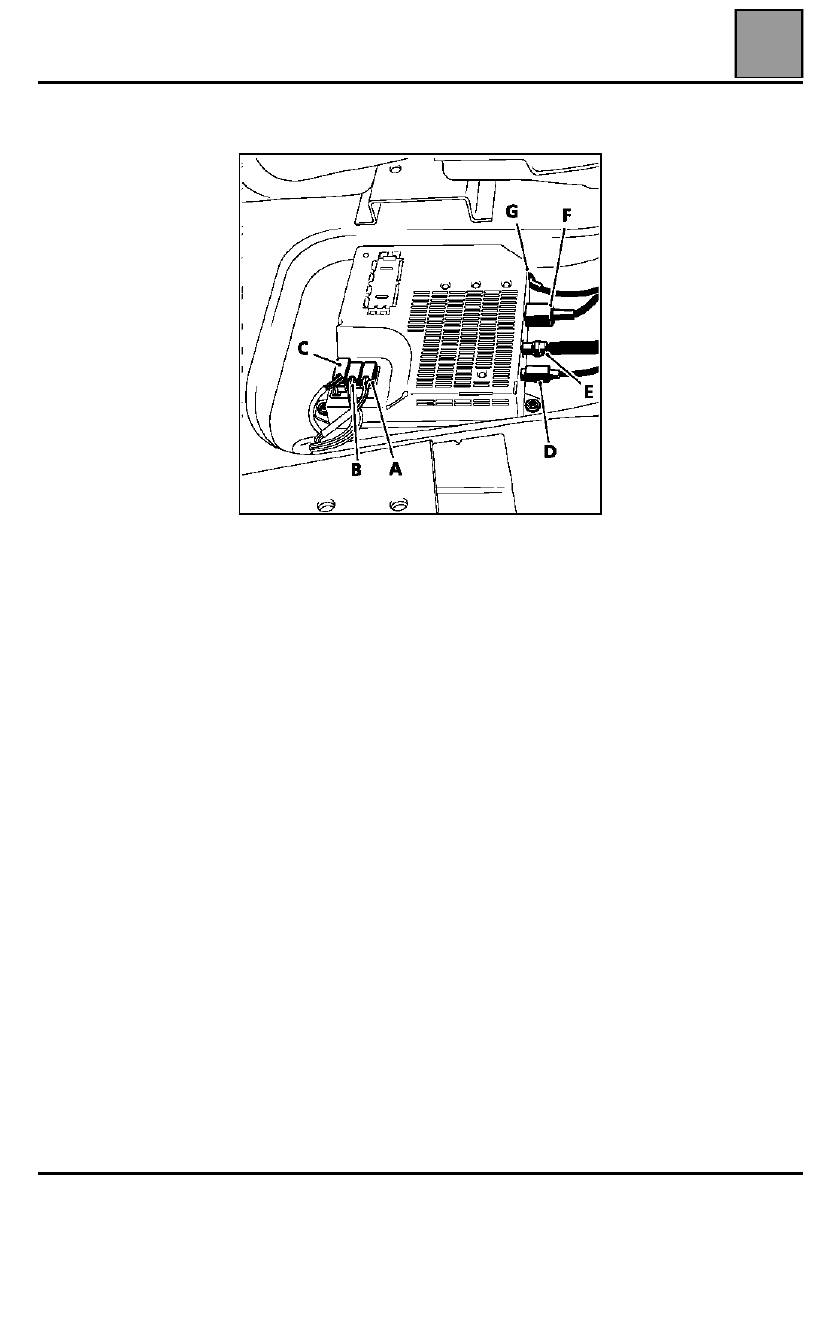

Sinóptico de la Radio

conexión del amplificador-túner

A Alimentación del amplificador-túner
B Altavoces
C Mando en el volante
D Unión cuadro de instrumentos
E

Unión lector de cassette

F

Unión lector de disco compacto

G Antena

APARATOS DE ASISTENCIA ELÉCTRICA

Cajetín de Interconexión de la Banqueta (BIB)

87

187

APARATOS DE ASISTENCIA ELÉCTRICA

Cajetín de Interconexión de la Banqueta (BIB)

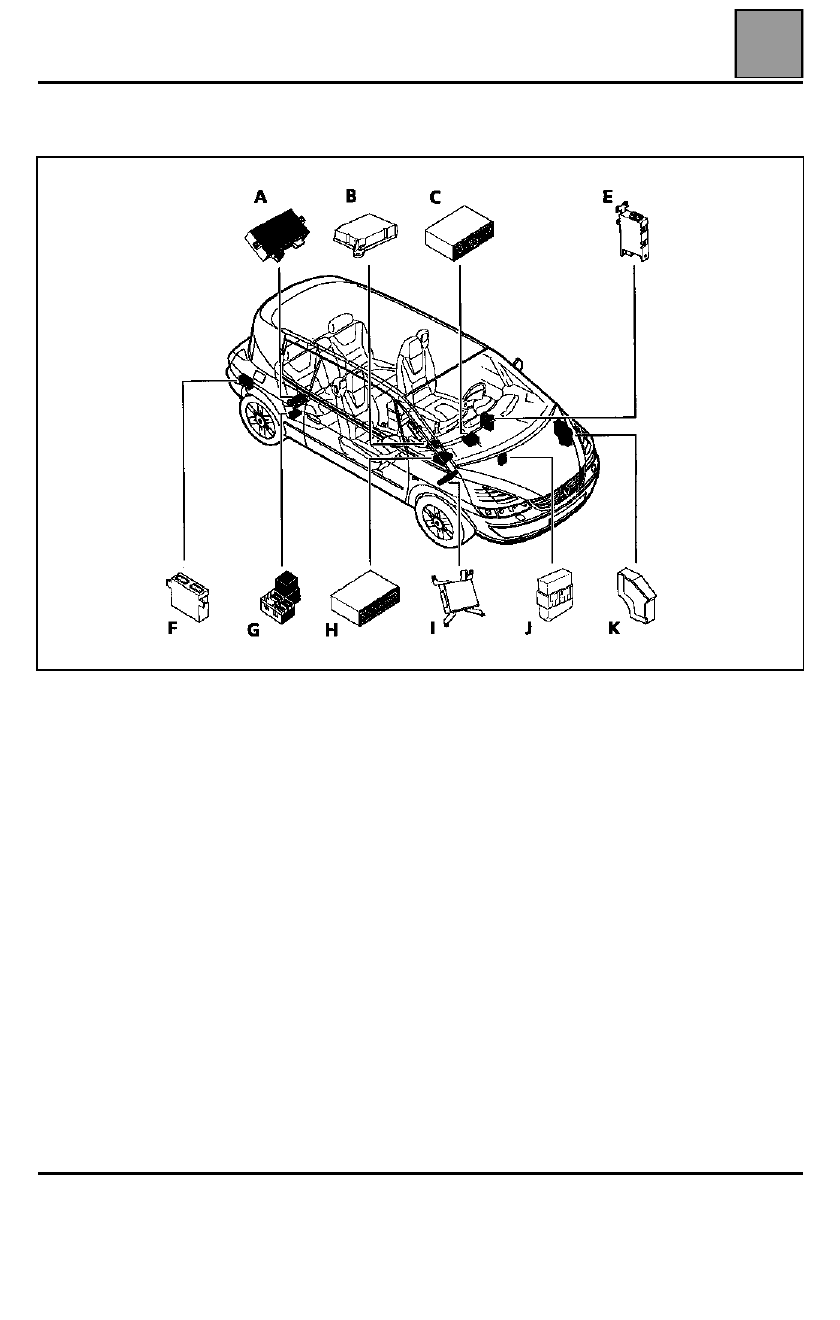

IMPLANTACIÓN DE LOS CALCULADORES

A

B

C

E

F

G

H

I

J


K

Cajetín de gestión del techo solar deslizante

Calculador airbag (ACU3)

Cajetín de mando CARMINAT

Calculador de climatización

Calculador ayuda al aparcamiento

Cajetín de Interconexión de la Banqueta

Calculador CARMINAT

Cajetín de interconexión modulable

Relé del parabrisas térmico eléctrico (si ABS
5.3)

Cajetín de interconexión del motor

87-1

APARATOS DE ASISTENCIA ELÉCTRICA

Cajetín de Interconexión de la Banqueta (BIB)

87

87-2

Esta caja de fusibles está situada bajo el asiento del pasajero trasero derecho:

1
2

3
4
5
6
7
8

F14
F4

F23
F6
F7

F19
F44

+después de contacto asiento calefactante
+ antes de contacto cajetín de gestión del techo solar
(si está equipado)
Asiento eléctrico pasajero
Asiento eléctrico conductor
Shunt sistema de remolcado Park Pilot
Libre
+ después de contacto Interruptor elevalunas trasero izquierdo
Luneta trasera térmica

(20A amarillo)
(30A verde)

(25A blanco)
(25A blanco)
(3A violeta)

(20A amarillo)
(40A naranja)

APARATOS DE ASISTENCIA ELÉCTRICA

Cajetín de Interconexión Conector Modulable (BICMO)

87

87-3

Cajetín de Interconexión Conector Modulable (BICMO)

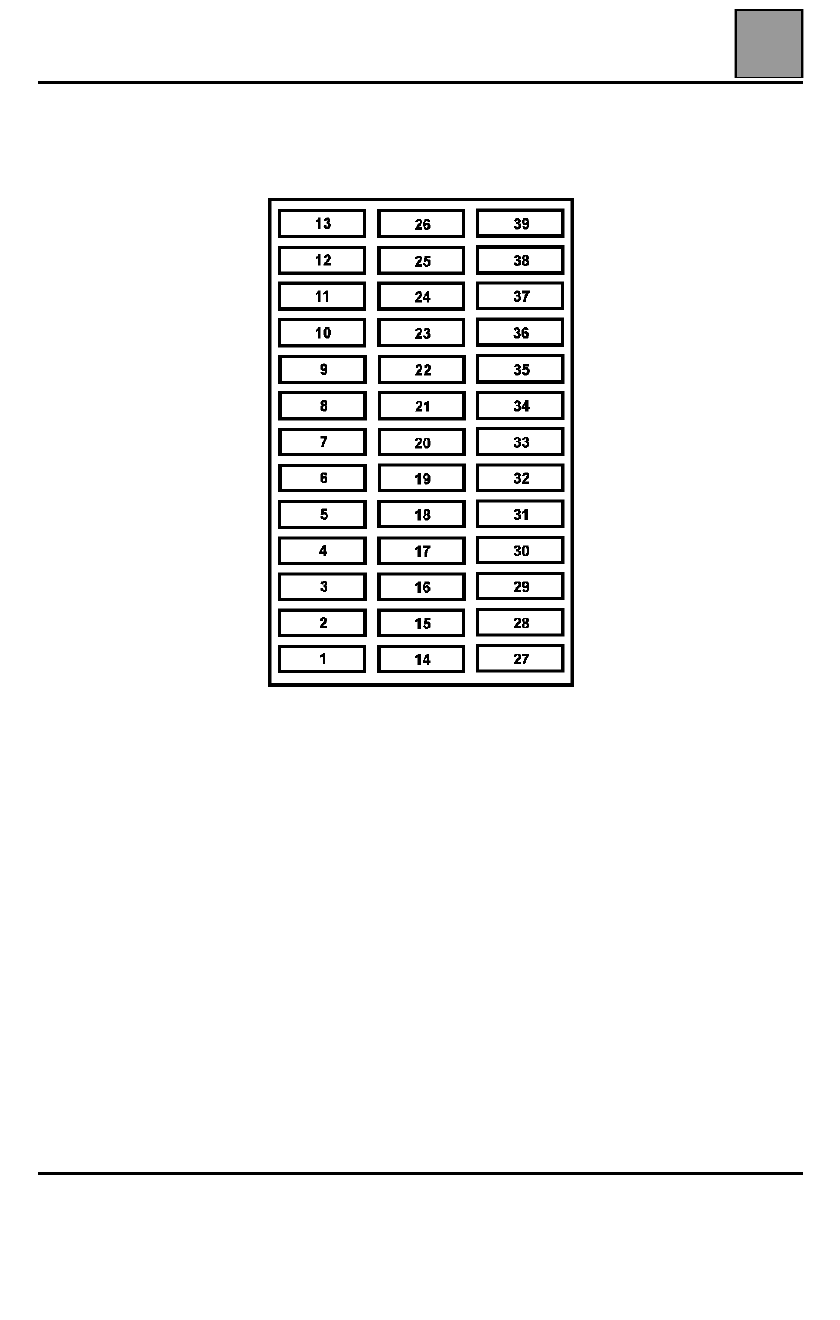

CAJA DE FUSIBLES (BICMO)

Esta caja de fusibles está situada bajo el asiento del pasajero trasero derecho:

Afectación de los fusibles (según nivel de equipamiento):

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17


F27


F28
F26

F5
F12
F9
F29
F21

F2
F1
F25

Libre
+antes de contacto mando retrovisor exterior, navegación, climatización regulada
Libre
Libre
+antes de contacto iluminación spots & plafonier
+antes de contacto radio, cargador de CD, alarma
Libre
+antes de contacto toma de diagnóstico, elevalunas delanteros, radio, teléfono
+antes de contacto motor del limpiaparabrisas
+parte delantera del motor limpialuneta
+antes de contacto cajetín de conexión del habitáculo & cuadro de instrumentos
+antes de contacto luces delanteras antiniebla
Libre
Luz de posición derecha
Luz de posición izquierda
Chivato sonoro
Libre


(20A amarillo)


(10A rojo)
(20A amarillo)

(40A naranja)
(25A blanco)
(25A blanco)
(10A rojo)
(15A azul)

(10A rojo)
(10A rojo)
(20A amarillo)
