Renault Avantime. Manual - parte 49





RADIO

Amplificador-túner

86

86-1

186

RADIO

Amplificador-túner

RADIO GAMA ALTA
(Pioneer 4x40W + cargador de CD)

IMPLANTACIÓN Y EXTRACCIÓN DE LOS
DIFERENTES ÓRGANOS

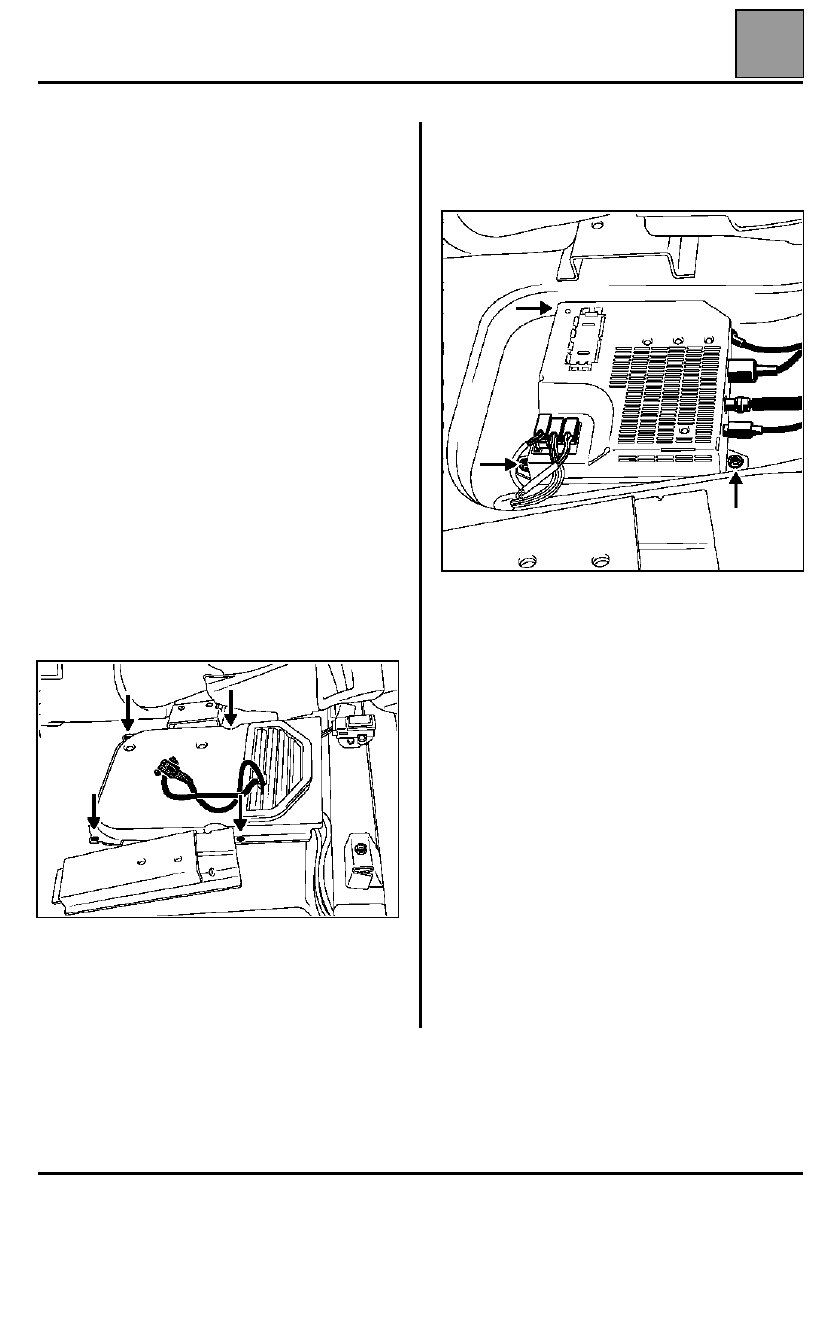

Extracción del amplificador-túner.

Está situado bajo el asiento del pasajero.

IMPORTANTE: antes de extraer el asiento, con el fin
de evitar una activación intempestiva del airbag o de
los pretensores, durante la manipulación, bloquear la
caja electrónica mediante los útiles de diagnóstico
(consultar el capítulo 88).

Al activarse esta función, todas las líneas de ignición
están inhibidas, el testigo del airbag en el cuadro de
instrumentos se enciende.

Extraer:
– el asiento del pasajero y desconectar los empalmes

a los pretensores y al airbag lateral,

– los cojines de los asientos traseros.

Sacar la junta de la puerta.

Levantar la moqueta y la protección bajo moqueta.

Extraer la protección de plástico (cuatro tornillos).

Desconectar y extraer el amplificador-túner (tres
tornillos).

REPOSICIÓN

IMPORTANTE:
– durante la reposición del asiento.
– Conectar los conectores.
– Encajar bien a fondo los conectores negro y amarillo

(encajado fuerte).

– Efectuar un control de las líneas de ignición del

sistema airbag mediante los útiles de diagnóstico, si
todo es correcto desbloquear el calculador por el
modo mando.

– Verificar que el estado "Calculador desbloqueado

está apagado.

PANTALLA EN EL CUADRO DE INSTRUMENTOS

La visualización de las informaciones de la radio está
integrada en el cuadro de instrumentos, éste diáloga
con el amplificador-túner a través de un bus de red del
tipo I2C.

Para su extracción consultar el capítulo 83
"Extracción del cuadro de instrumentos".

RADIO

Amplificador-túner

86

86-2

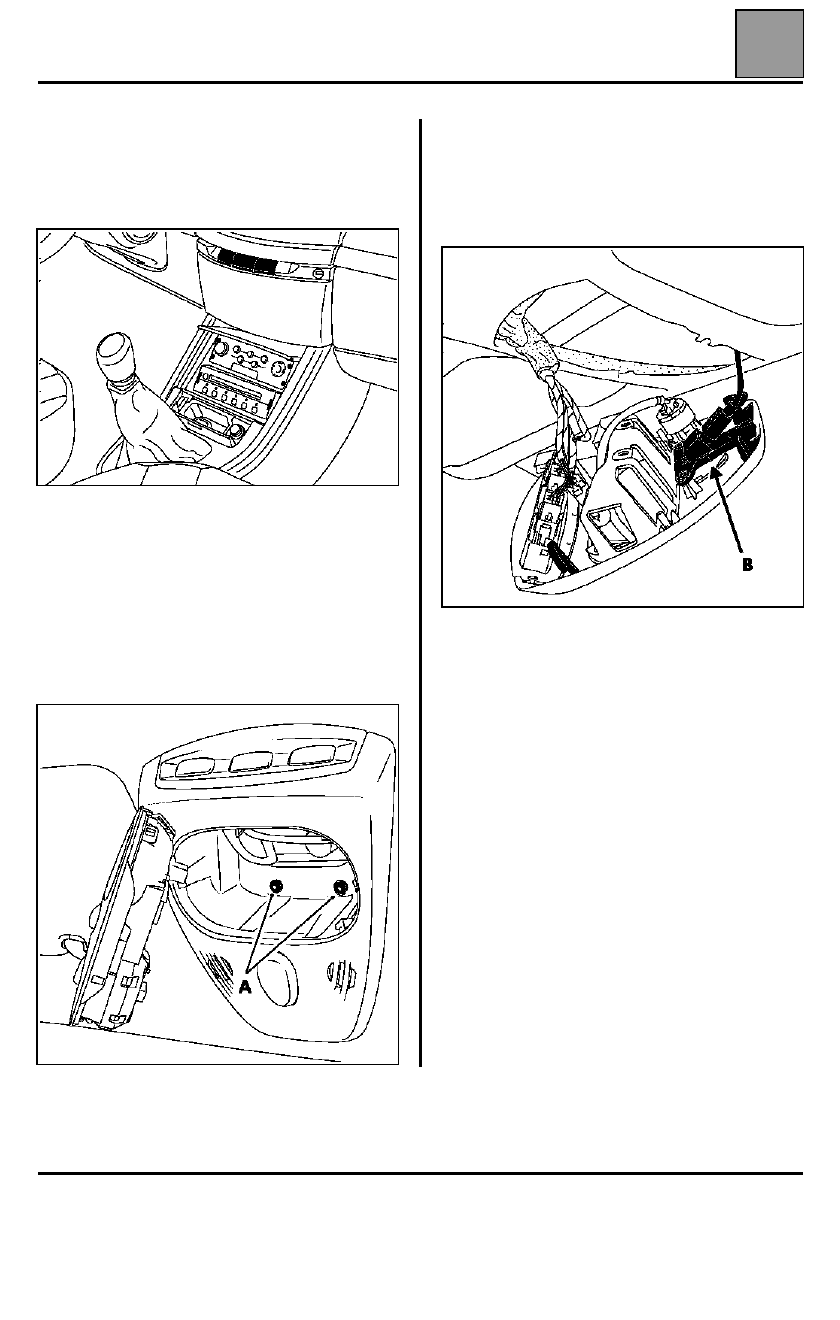

CARGADOR 6 CD

El cargador se extrae como un auto-radio clásico
mediante unas garras específicas, se encuentra en la
parte delantera de la consola central.

CAPTADOR DE INFRARROJOS

EXTRACCIÓN

Está situado en la consola del techo.

Extraer y desconectar el soporte del plafonier.

Quitar los tornillos estrella (A).

Sacar la parte frontal de la consola hacia abajo y
después hacia atrás.

Desconectar los conectores.

Desconectar el receptor de infrarrojos (B).

RADIO

Antena

86

86-3

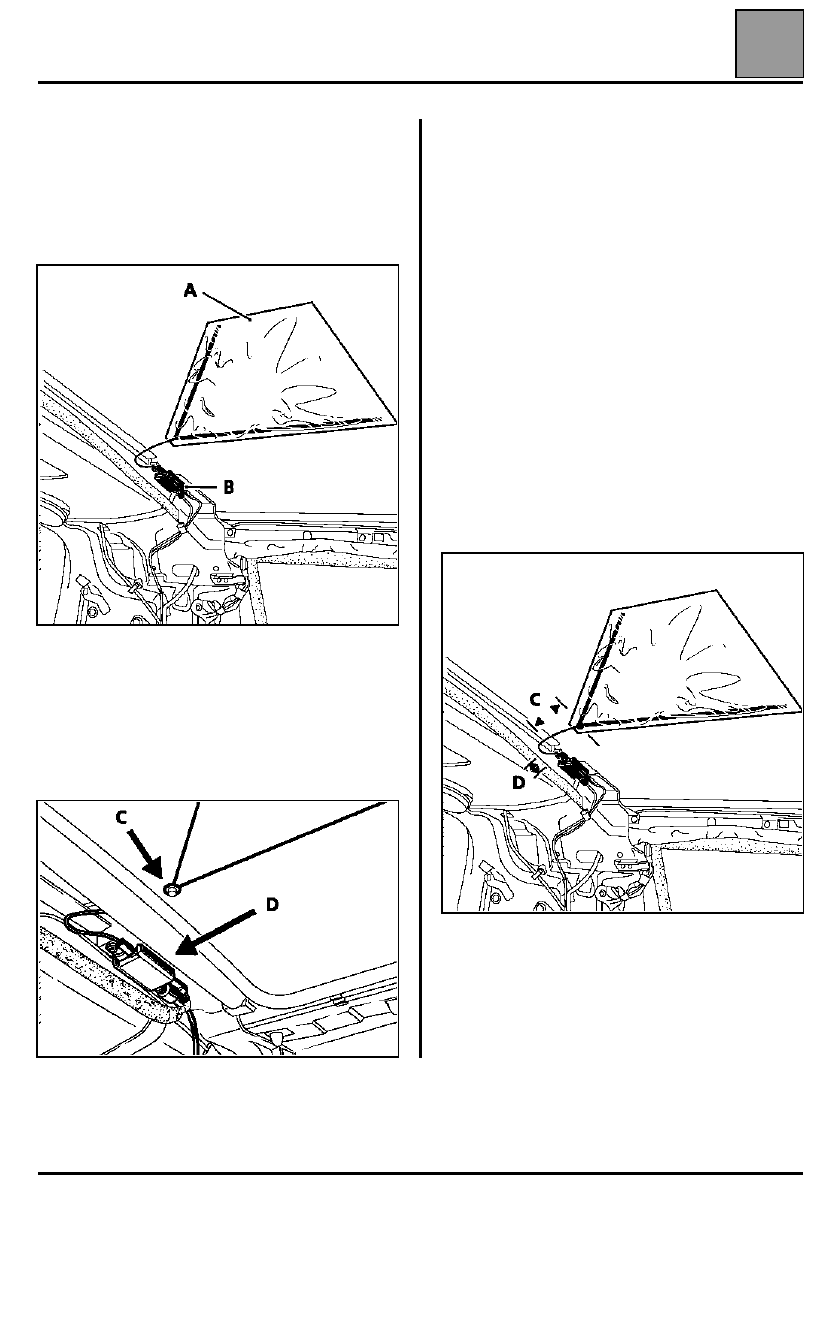

Antena

ANTENA FM (sin techo solar deslizante)

La antena FM (A) está pegada en el techo a la altura
de los asientos de los pasajeros, se trata de un cable
serigrafiado moldeado en una cinta autoadhesiva y
está unido a un amplificador de FM (B) que está
alimentado en + después de contacto.

ANTENA FM (con techo solar deslizante)

La antena FM (C) viene serigrafiada en el cristal
trasero del techo, es indisociable y requiere la
sustitución del cristal en caso de fallo. Va unida a un
amplificador de FM (D) que está alimentado en
+ después de contacto.

EXTRACCIÓN

En ambos casos, la extracción de la antena requiere
la extracción del guarnecido de techo (consultar el
capítulo 5).

Modelo sin techo solar deslizante:
– extraer el guarnecido del techo,
– desconectar el cable de la antena del amplificador,
– marcar el emplazamiento de la antena en el techo

con un rotulador,

– despegar la antena y retirarla.

Para la reposición, volver a pegar la antena siguiendo
las marcas trazadas con el rotulador y operar en el
sentido inverso de la extracción.

NOTA: para información, la antena debe estar
colocada a 8 cm de distancia (C) para 1 cm a la
derecha (D) del tornillo de fijación del amplificador de
la antena hacia la parte delantera del vehículo.

Emplazamiento de la antena, vista por debajo:

RADIO

Antena

86

86-4

Modelo sin techo solar deslizante:
– Extraer el guarnecido del techo,
– desconectar el cable de la antena del amplificador,
– extraer el cristal del techo trasero (consultar el

capítulo 4).

Para la reposición, operar en el sentido inverso de la
extracción.

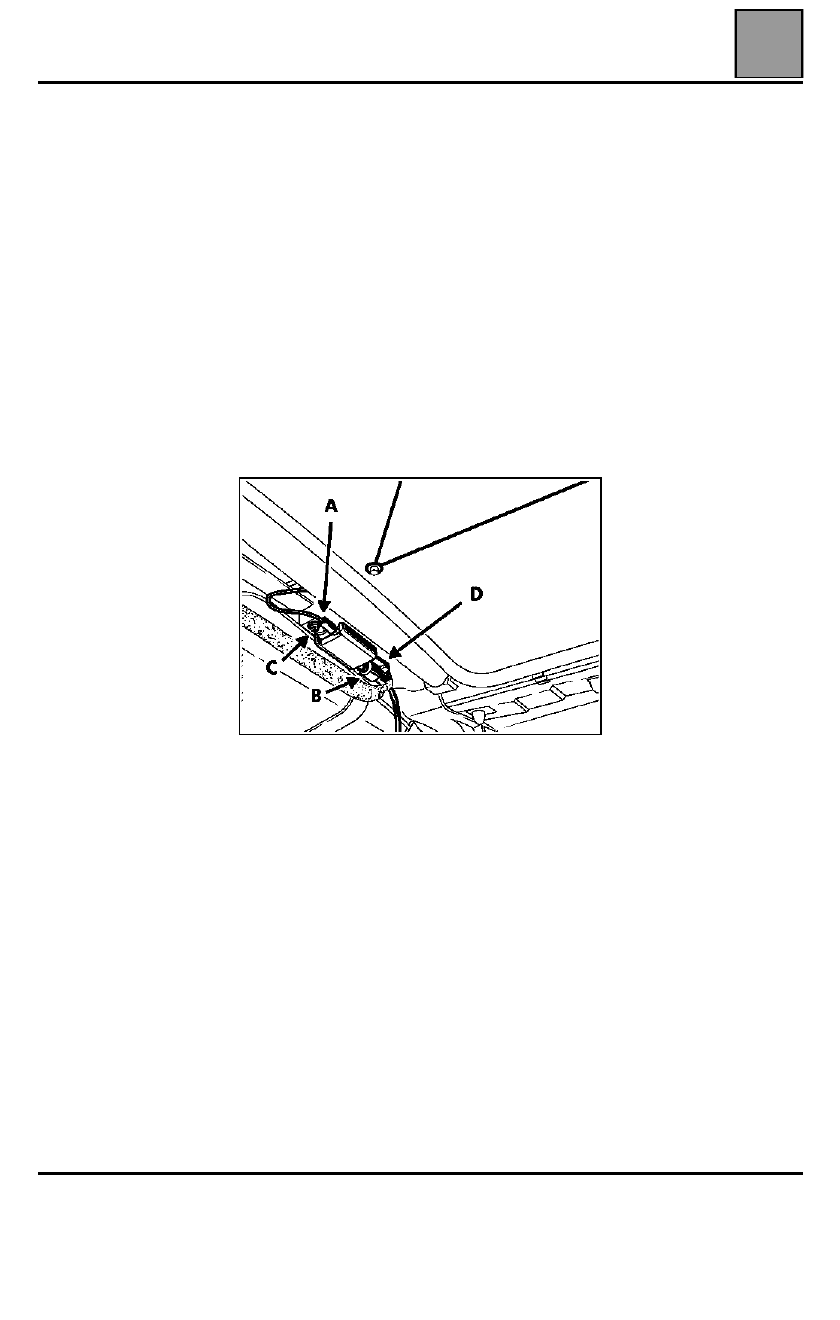

AMPLIFICADOR DE ANTENA FM

El amplificador de la antena está fijado cerca de la
antena, incluye:
– una entrada para la antena serigrafiada (A),
– una salida amplificada para el auto-radio (B),
– una masa en el chasis (C),
– una entrada de alimentación en + después de

contacto (D).

EXTRACCIÓN
– extraer el guarnecido del techo,
– desconectar los cables de la antena,
– desconectar el cable de alimentación,
– quitar el tornillo de fijación del amplificador y

después extraerlo.

REPOSICIÓN

Proceder a realizar una prueba funcional antes de
montar del guarnecido del techo.
