EXTRACCION

PRF7404

PRF7401

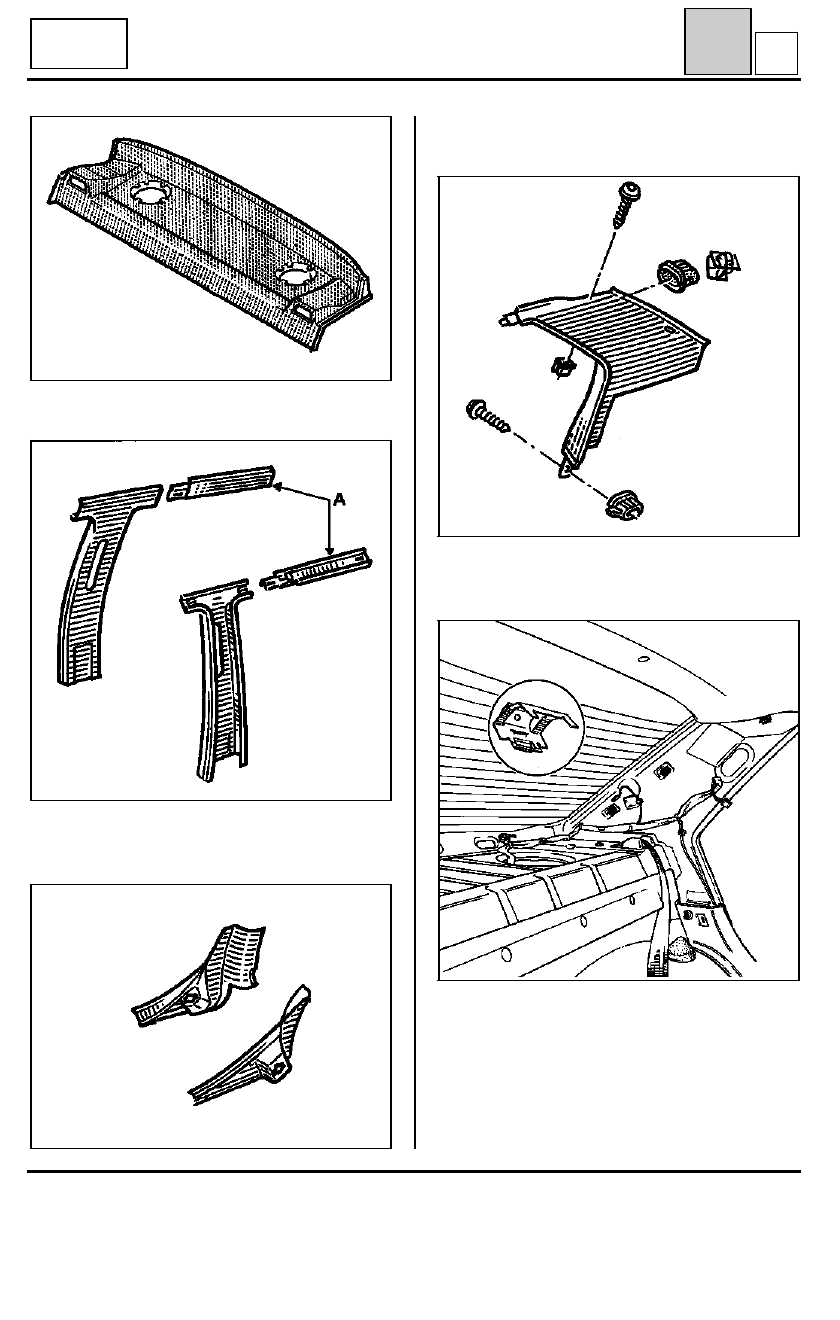

BANDEJAS Y PLAYA TRASERA

Bandejas laterales

74

C

PRF7402

Extracción parcial de los dos guarnecidos de te-
chos (A) en la parte superior de puertas traseras.

PRF7403

L 53

CHAMADE

Extracción parcial de los dos guarnecidos infe-
riores de los pies traseros.

Extracción de los guarnecidos de custodia.

93138S

74-3

EXTRACCION

93220

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

Asiento completo

75

A

92464R

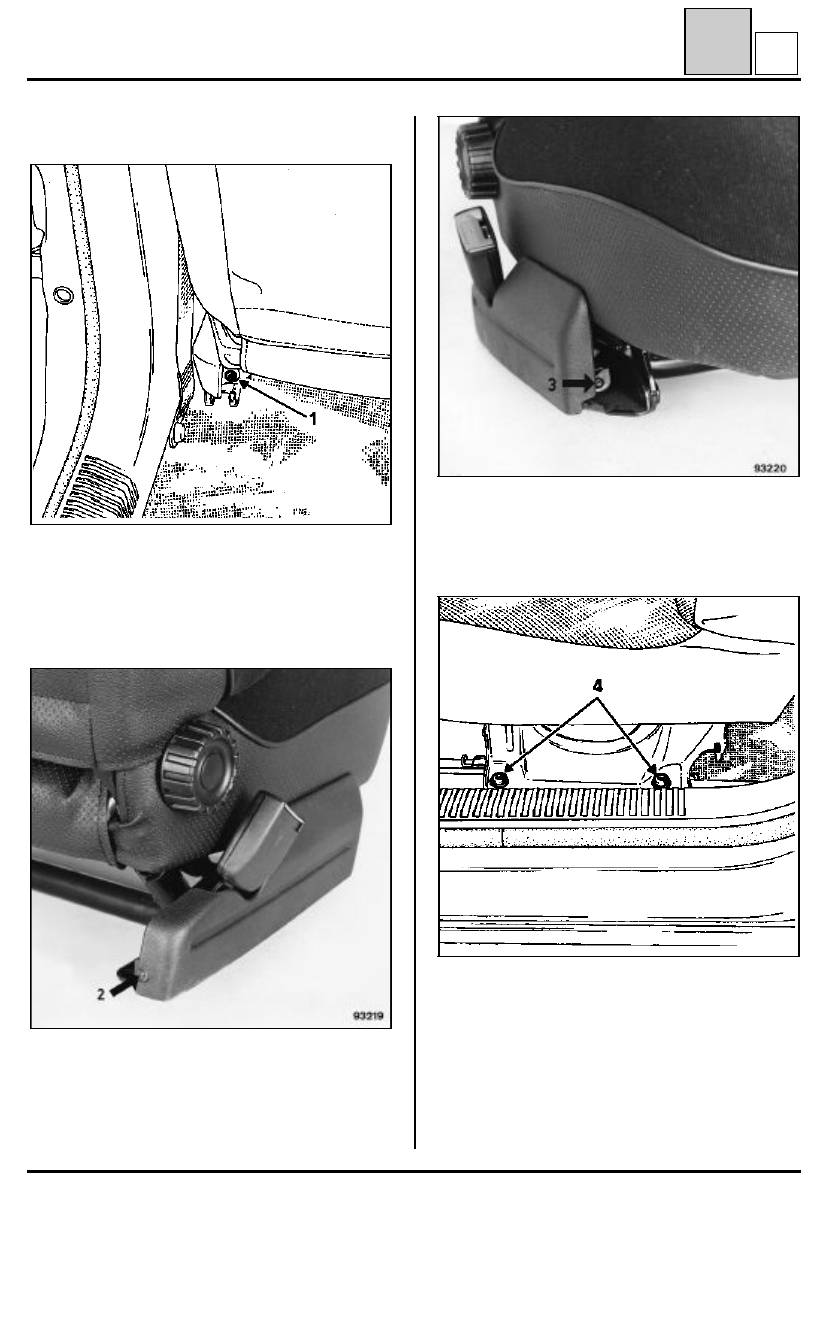

Quitar :
- el tornillo (1) de fijación del embellecedor late-

ral de la deslizadera y extraer éste tirando de él
hacia adelante,

93219S

-

el tornillo (2) de fijación trasera del embellece-
dor central (lado palanca del freno de mano),

-

el tornillo (3) de fijación delantera y extraer el
embellecedor,

94262R

-

los tornillos (4) de fijación de la armadura del
asiento sobre la deslizadera.

75-1

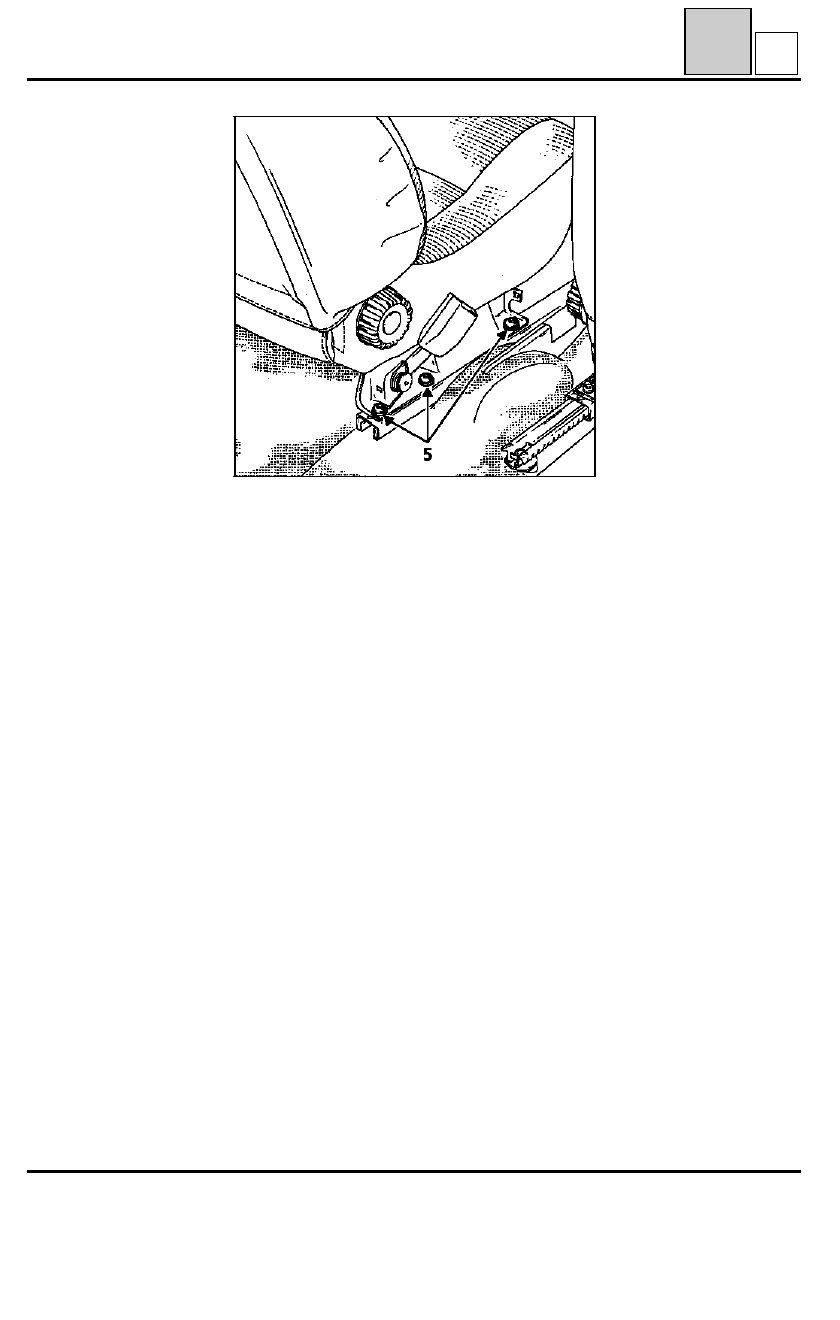

En el lado opuesto, quitar los tres tornillos (5) y el
asiento.

92463R

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

Asiento completo

75

A

75-2

y por un tornillo en el lado opuesto.

92466

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

Armadura del asiento

75

B

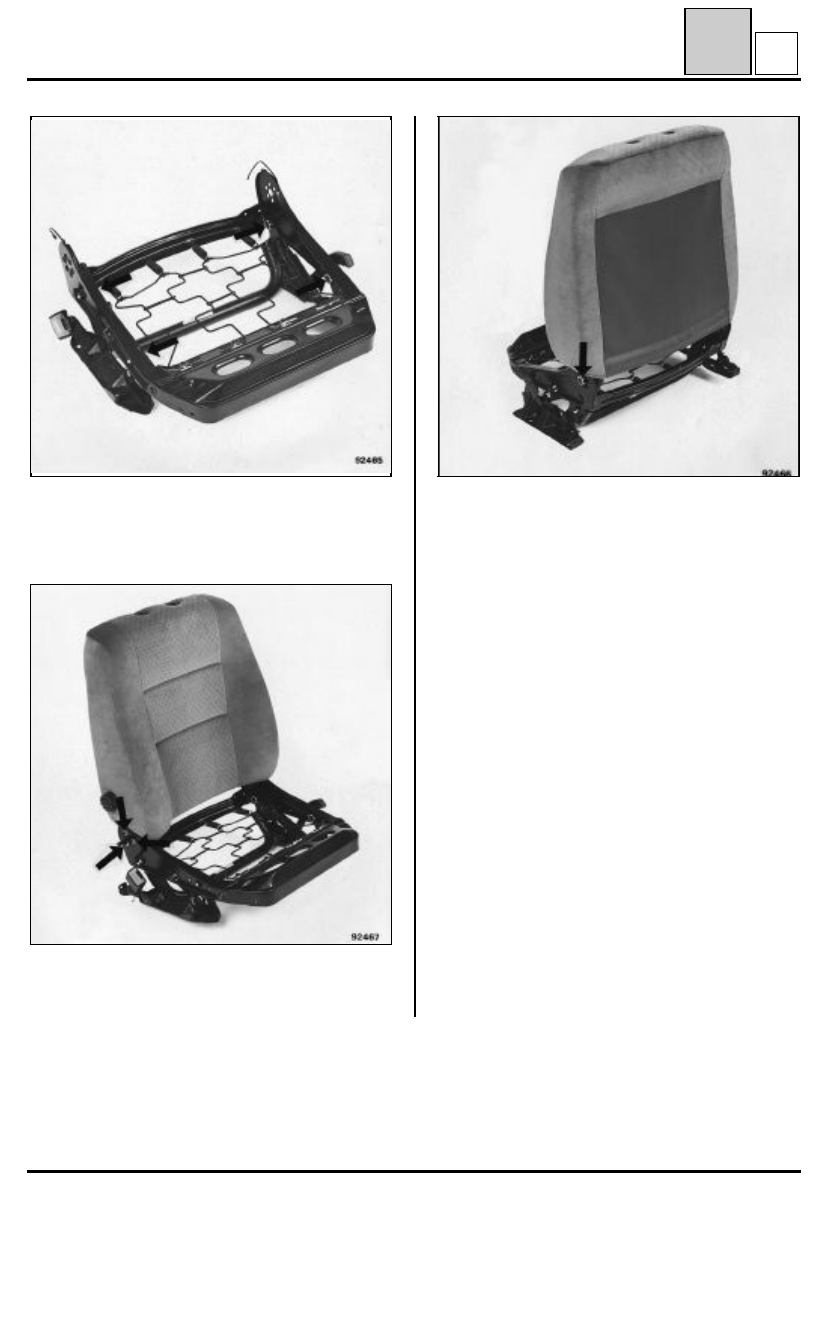

La armadura del cojín del asiento va fijada sobre
el bastidor por 4 tornillos de huella Torx.

92465

La armadura del respaldo va fijada a la armadura
del cojín por 3 tuercas, lado manecilla de reglaje,

92467
