Renault 19. Manual - parte 240

94788S

GUARNECIDOS DE ABRIENTES NO LATERALES

Sustitución de la luneta de capota pegada

73

F

D 53

CABRIO

Pegar la cinta de tensión de la luneta (cola neo-
preno 3 M 8150).

Colocar la junta de estanquidad (C).

Bloquear la capota.

98618R

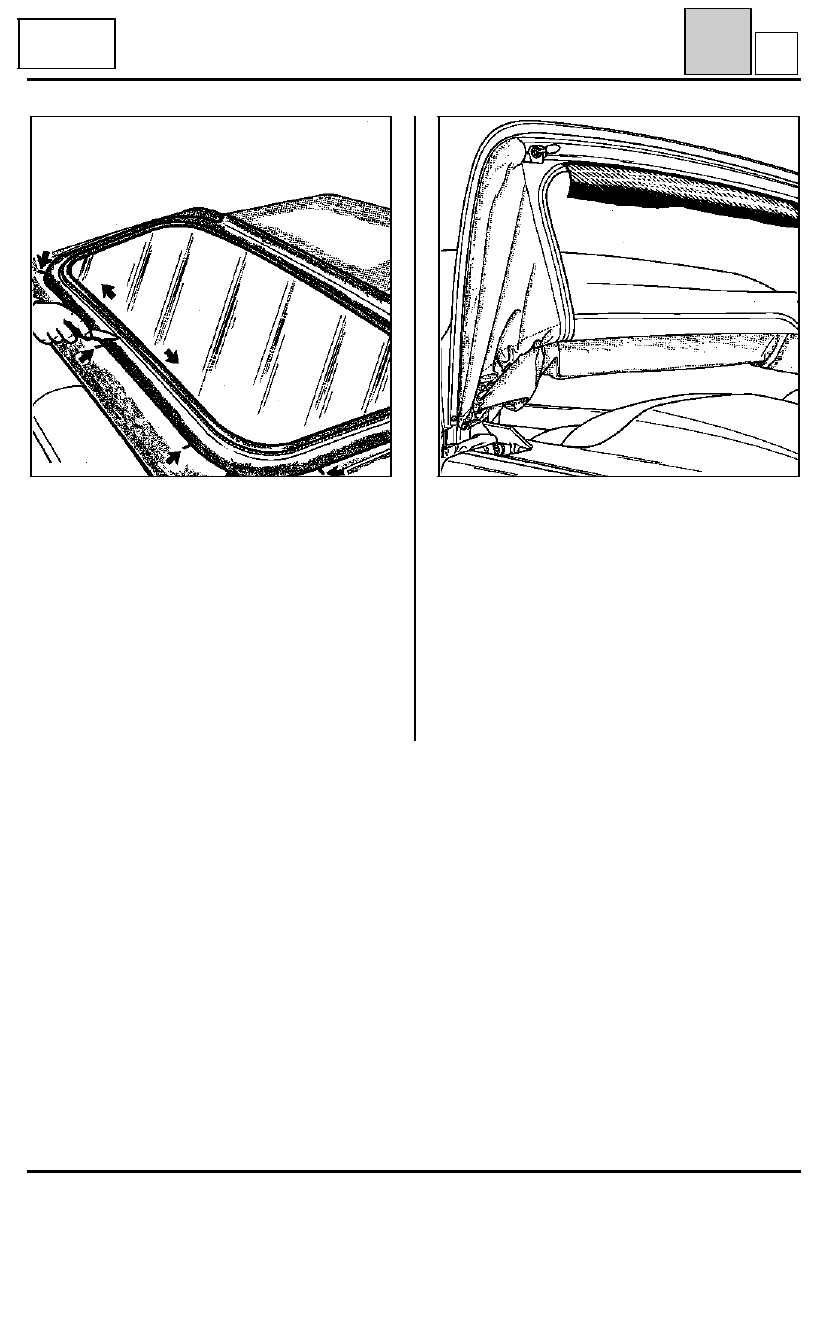

Posicionar y pegar la luneta según las marcas
(contorno y muescas) (dos operarios).

Empezar por el centro de la parte superior de la
capota.

Frotar con la alisadora la banda de tejido de la lu-
neta para alisar los pliegues.

Colocar el perfil (D) y remacharlo sobre el marco
de la capota.

Poner las fijaciones de las cintas de sujeción.

73-18

GUARNECIDOS DE ABRIENTES NO LATERALES

Sustitución de la luneta de capota pegada

73

F

D 53

CABRIO

98606S

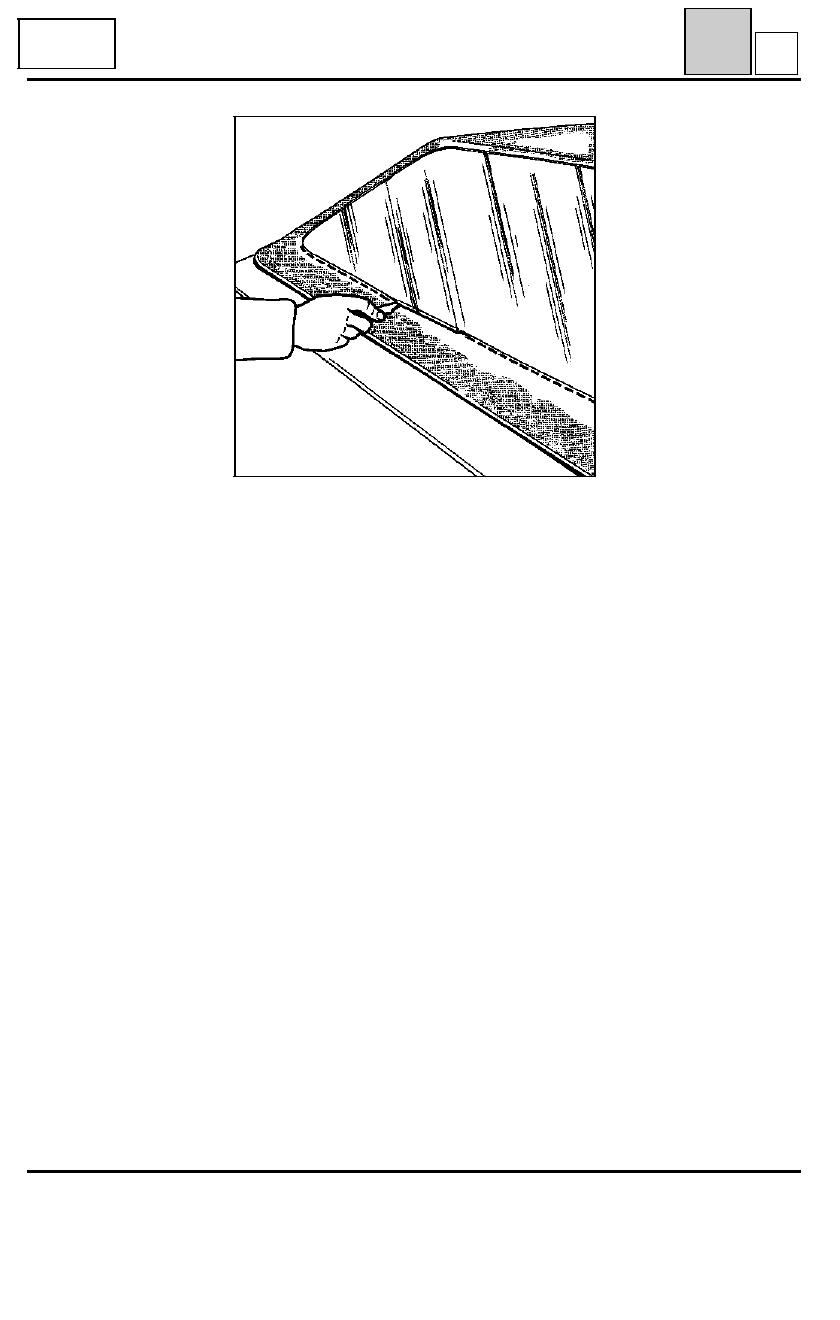

Proteger de nuevo la luneta (con cartón y fieltro
para no dañarla) y, mediante la alisadora, levantar
el perfil y abatirlo sobre el tejido.

Frotar fuertemente el tejido a lo largo del perfil.

NOTA

: Será necesario que un segundo operario

ejerza una contra-fuerza desde el interior.

Extraer las protecciones.

IMPORTANTE : Esperar 72 horas antes de doblar
la capota.

73-19

Descripción de la operación :

EXTRACCION

99563

Mediante la alisadora, levantar el burlete del per-
fil (A). Retirar en una longitud de unos 100 mm en
la parte inferior y central de la luneta, el borde del
tejido de la capota (B).

GUARNECIDOS DE ABRIENTES NO LATERALES

Sustitución de la luneta de capota fijada por cremallera

73

G

D 53

CABRIO

99564

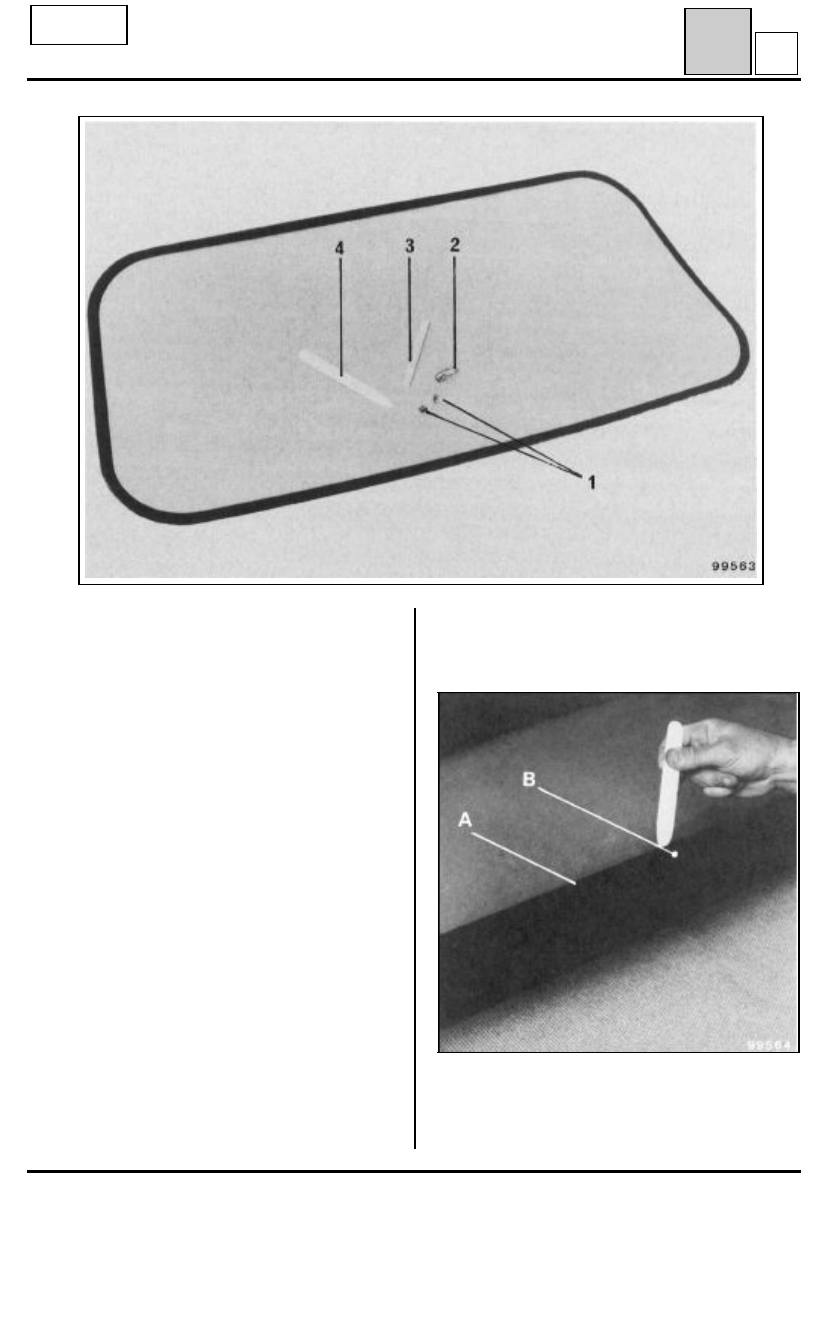

Piezas necesarias :

Un kit Ref. : 77 01 041 838

1 - Grapa y gancho de seguridad

2 - Cursor

3 - Cinta adhesiva de estanquidad

4 - Alisadora

Antes de todas estas operaciones, poner el vehícu-
lo a temperatura ambiente de unos 20

°

C.

Bajar los cristales laterales.

Desbloquear la capota.

Proteger la parte trasera del vehículo.

73-20

Ejercer una ligera presión hacia el interior, en el
contorno de la luneta, con el fin de separar ésta
de la capota.

NOTA

: Quitar, si es necesario, los restos de la cin-

ta de estanquidad.

GUARNECIDOS DE ABRIENTES NO LATERALES

Sustitución de la luneta de capota fijada por cremallera

73

G

D 53

CABRIO

99567

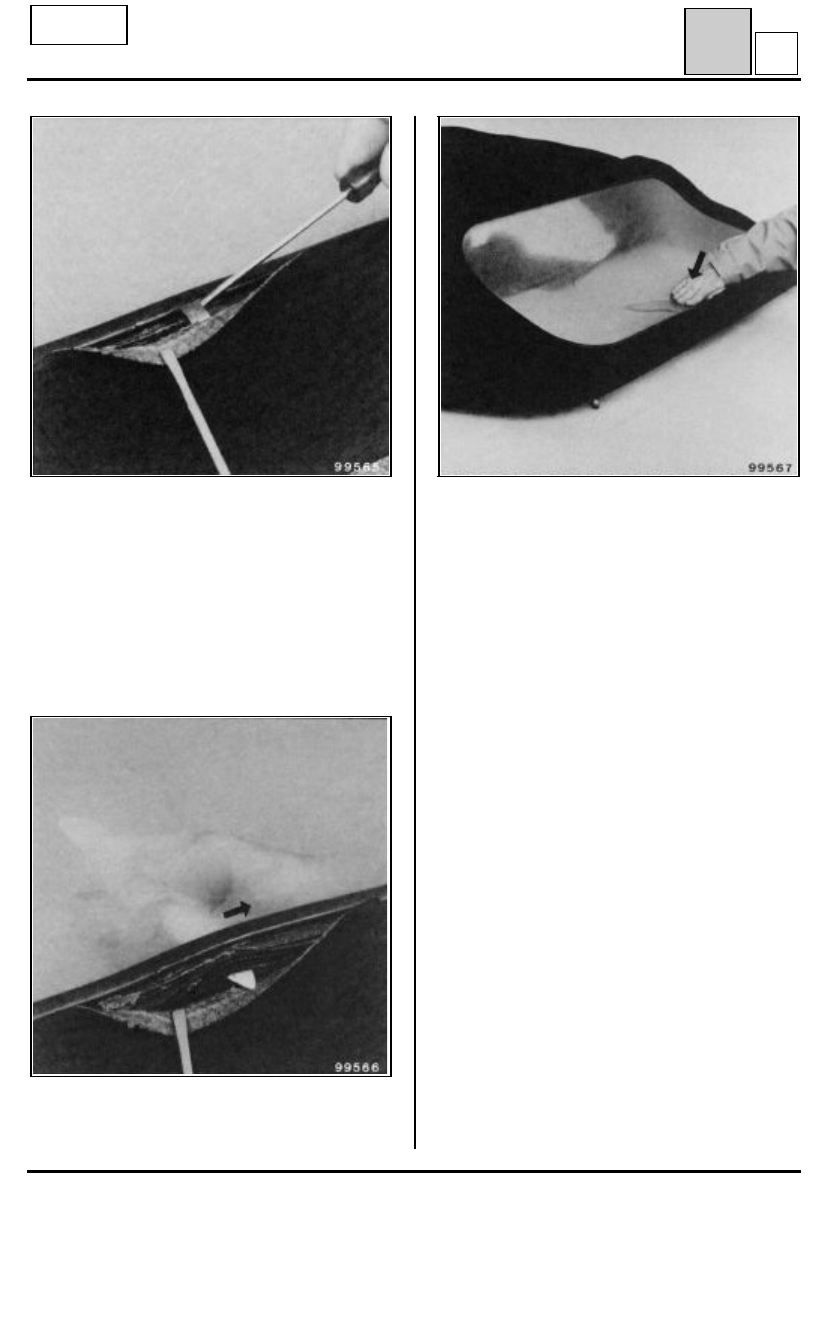

Desde el interior del vehículo. Abrir, torciéndolas,
las 4 garras de la grapa de seguridad de la crema-
llera.

Cuidado con no dañar dicha cremallera.

Extraer el gancho de la grapa de seguridad.

Extraer la grapa de seguridad.

99565

99566

Abrir la cremallera con ayuda de la alisadora por
el interior del vehículo.

73-21
