ESTRUCTURA INFERIOR

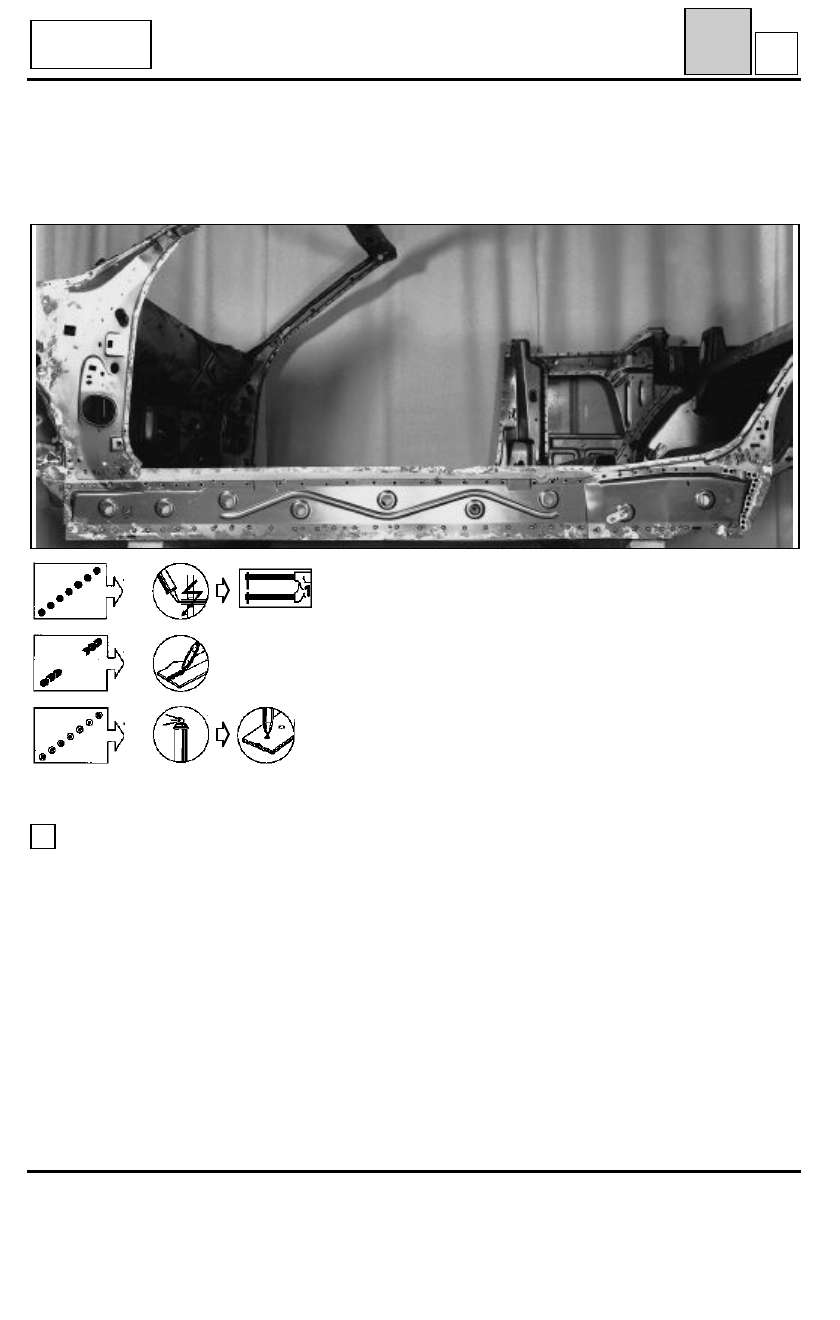

Tensor de cierre del bajo de caja

41

Q

Soldadura

En la unión cerca del pie delantero, sustituir en los lugares inaccesibles, los puntos de soldadura eléctricas por
puntos de taponado MAG.

D53

Cabrio

Photo page 41-5

Ø D = 8 mm

UNION CON REFUERZO DELANTERO DE BAJO DE CAJA

2

Consultar los apartados : 43 - L - 1

41-27

ESTRUCTURA INFERIOR

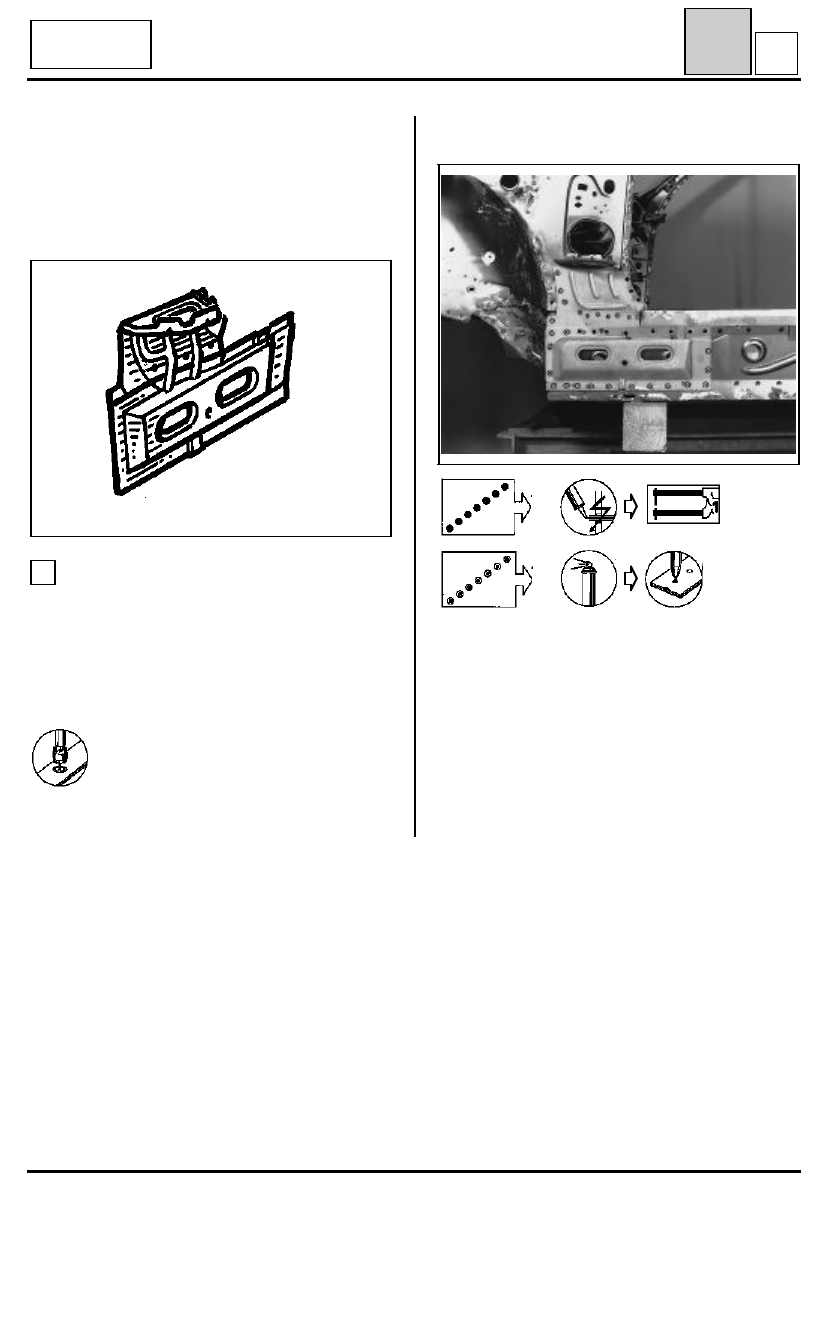

Refuerzo de pie delantero parte inferior

41

R

PRS4109

D53

Cabrio

Esta operación sólo puede ser efectuada tras la
extracción del pie delantero.

COMPOSICION DE LA PIEZA A.P.R.

Pieza sola

UNION CON COSTADO DE ALERO (forro de
pie) Y FORRO DE BAJO DE CAJA

1

Espesor de las chapas (mm)

Costado de alero

0,97

Refuerzo de pie

1,5

Forro del bajo de caja

1,5

31 puntos de soldadura eléctrica.

Soldadura

Ø D = 8 mm

Tras la pintura y antes del guarnecido, efectuar el
tratamiento de protección de los cuerpos huecos.

Photo page 41-6

41-28

ESTRUCTURA INFERIOR

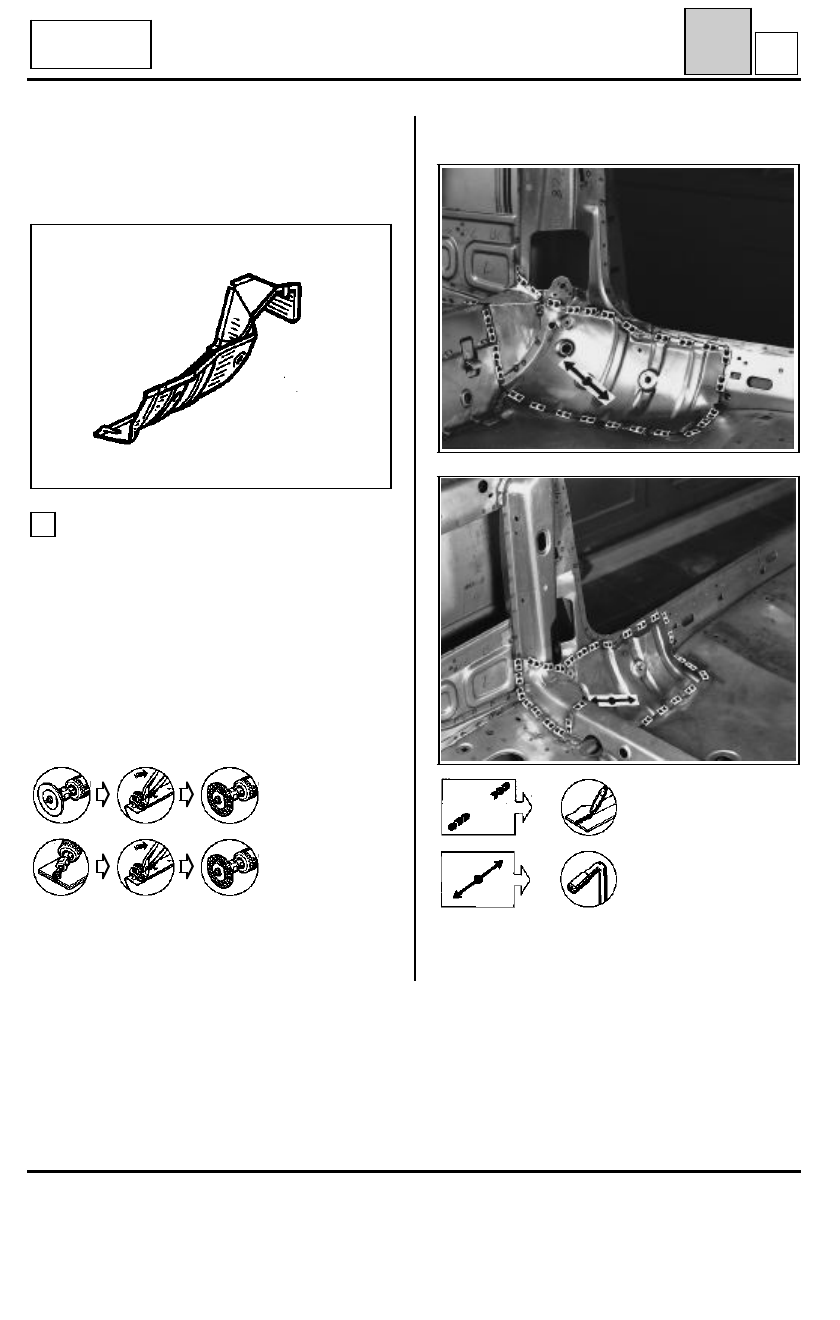

Refuerzo lateral de piso y travesaño

41

S

PRS4110

36 cordones de soldadura de 25 mm.

D53

Cabrio

COMPOSICION DE LA PIEZA A.P.R.

- Refuerzo de piso.
- Refuerzo de travesaño.

UNION CON PISO CENTRAL Y
 TRAVESAÑO DE PISO

1

Espesor de las chapas (mm)

Refuerzo 1,5
Piso central

0,8

Travesaño

1,5

Pie medio

1,5

Desgrapado

Soldadura

Photo page 41-7

Photo page 41-7

Tras la pintura y antes del guarnecido, efectuar el
tratamiento de protección de los cuerpos huecos.

41-29

ESTRUCTURA INFERIOR

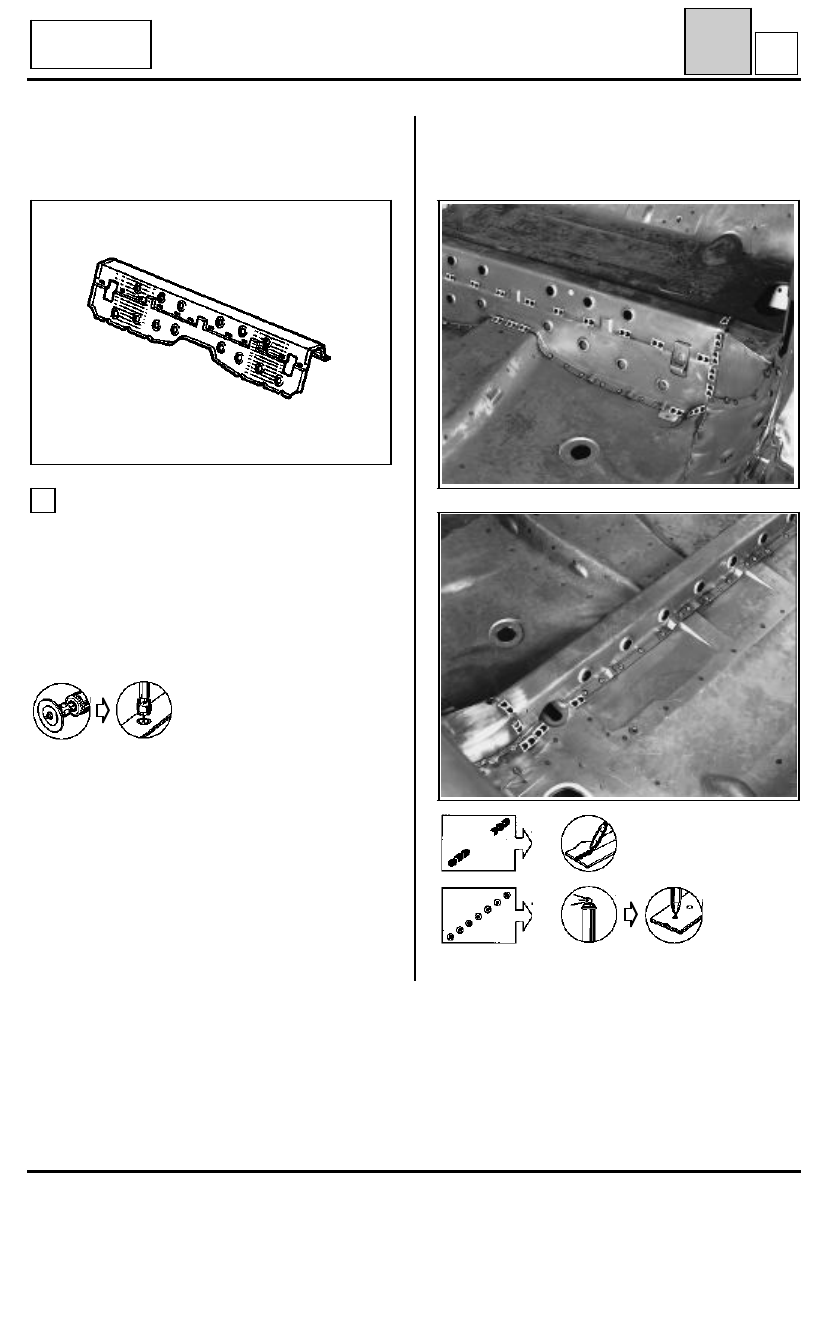

Travesaño superior de piso

41

T

D53

Cabrio

COMPOSICION DE LA PIEZA A.P.R.

Pieza sola

PRS4111

UNION CON PISO Y REFUERZO DE TRAVESAÑO

1

Espesor de las chapas (mm)

Travesaño

1,5

Piso

0,88

Refuerzo 1,5

33 cordones de soldadura MAG de 25 mm.
2 cordones de 50 mm.
31 puntos eléctricos.

Soldadura

Photo page 41-8

Photo page 41-8

Ø D = 6 mm

41-30
