ESTRUCTURA INFERIOR

Piso trasero

41

M

92374S

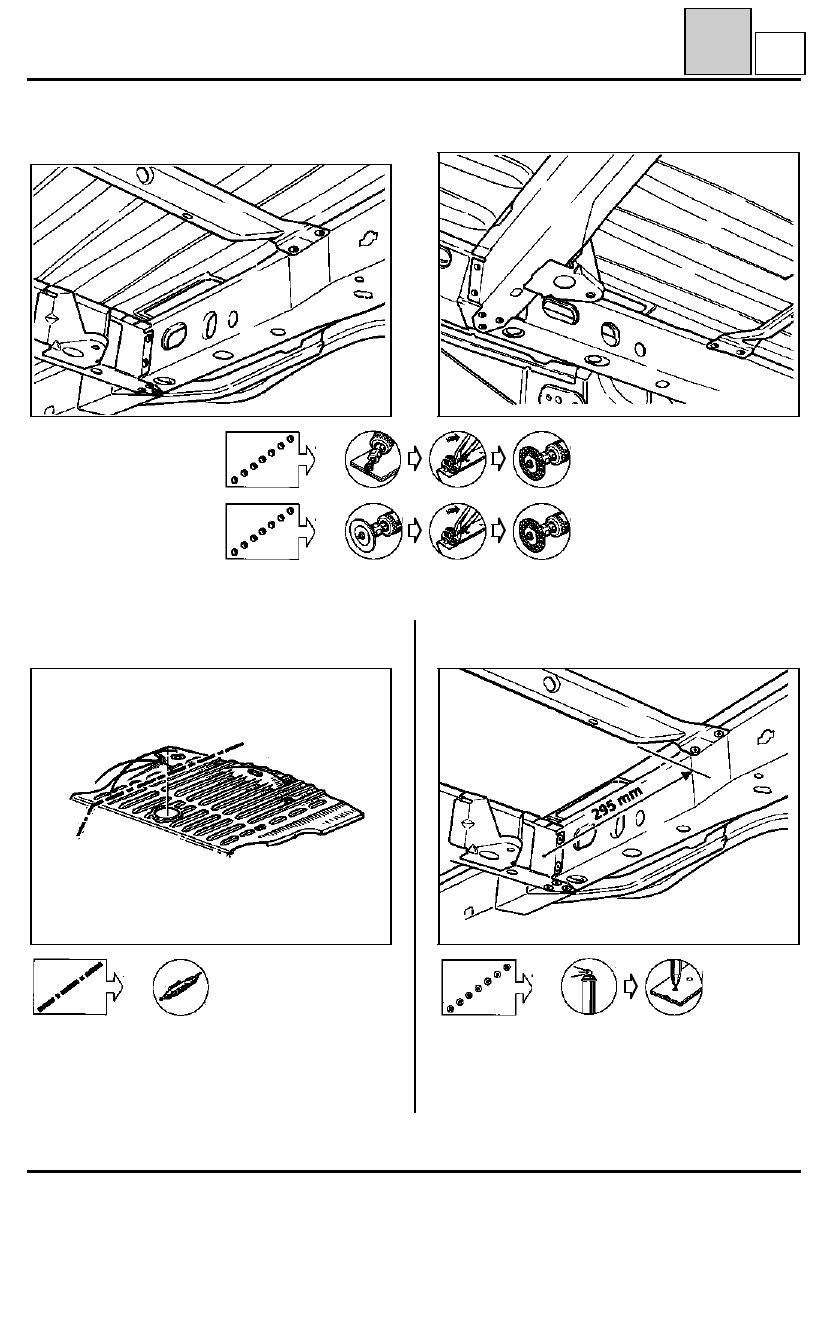

DESGRAPADO DE LOS TRAVESAÑOS, LADO OPUESTO AL CHOQUE

92372S

SOLDADURA TRAVESAÑOS (lado derecho)

PREPARACION DE LA PIEZA NUEVA

PRS4126

92374-1S

Ø D = 5,5 mm

Posicionar el travesaño bajo el piso, con respecto
al travesaño soporte de depósito, a la cota indica-
da en el dibujo.

Cortar la pieza nueva a 20 mm por encima del
corte efectuado en el vehículo de forma que se
pueda soldar en superposición por taponado.

41-19

ESTRUCTURA INFERIOR

Piso trasero

41

M

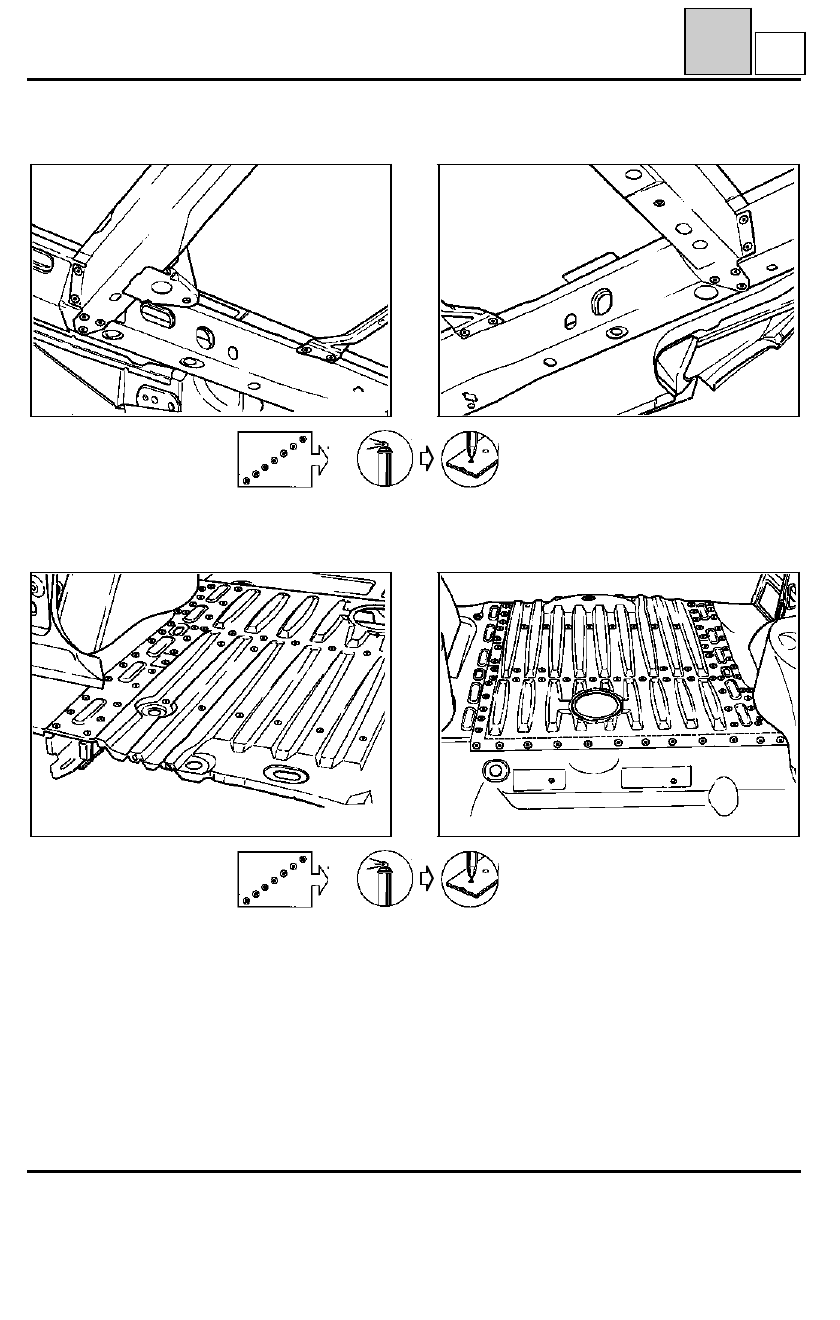

92373S

(lado derecho)

(lado izquierdo)

92372-1S

Ø D = 5 mm

SOLDADURA DEL PISO

92370-1S

92369-2S

Ø D = 4,5 mm

41-20

ESTRUCTURA INFERIOR

Piso trasero

41

M

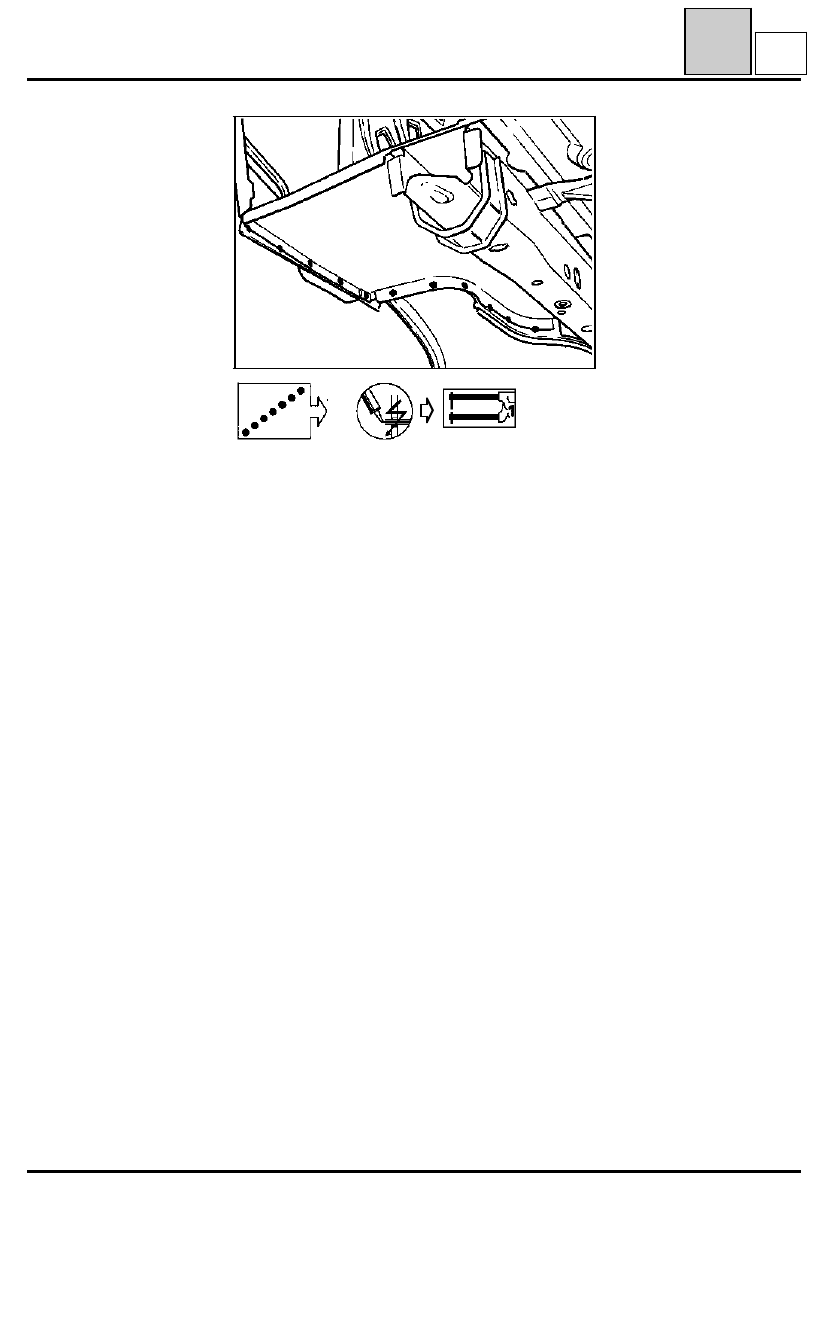

92371-1S

e = 1,3 mm            H = 30 mm

Tras la pintura y antes del guarnecido, efectuar
una protección de los cuerpos huecos en los
largueros.

41-21

ESTRUCTURA INFERIOR

Piso Société

41

N

PRJ4019

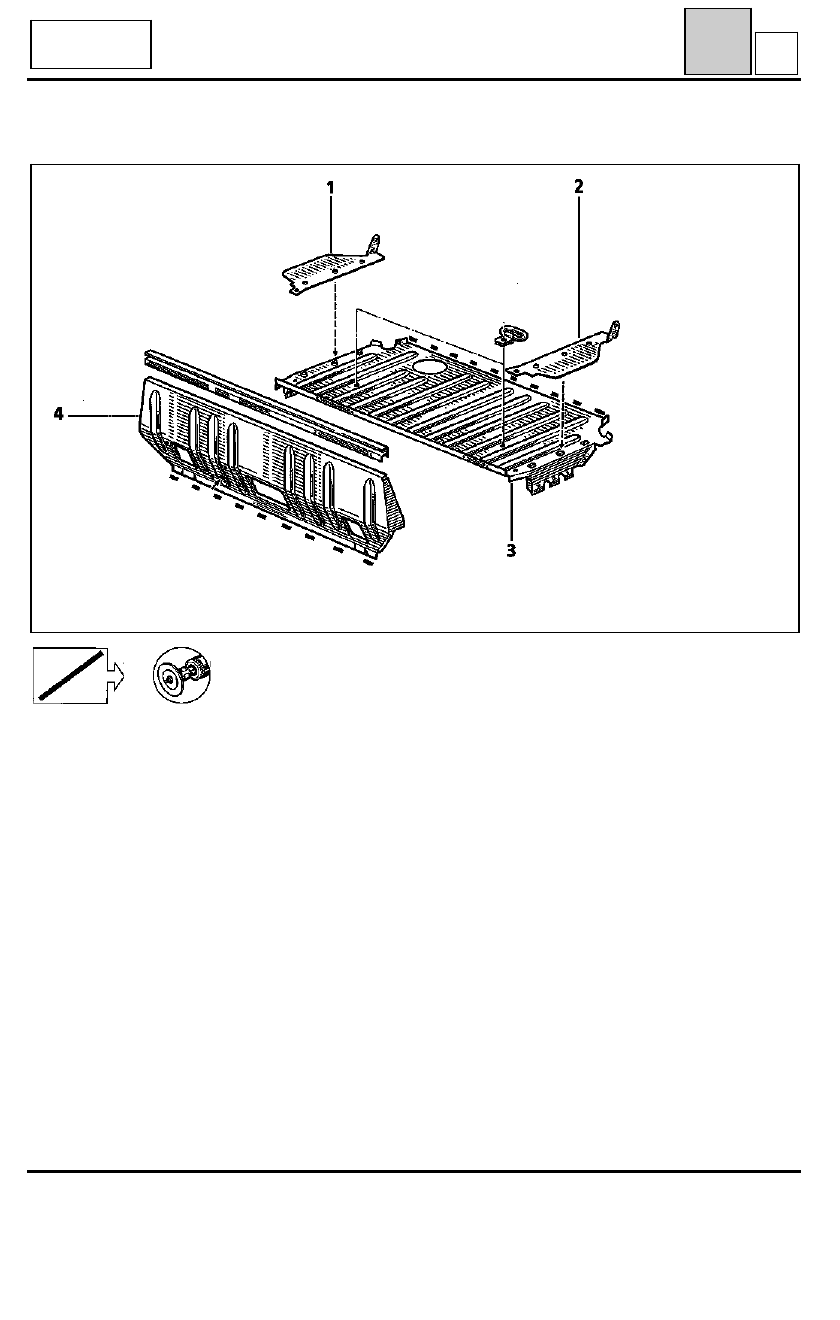

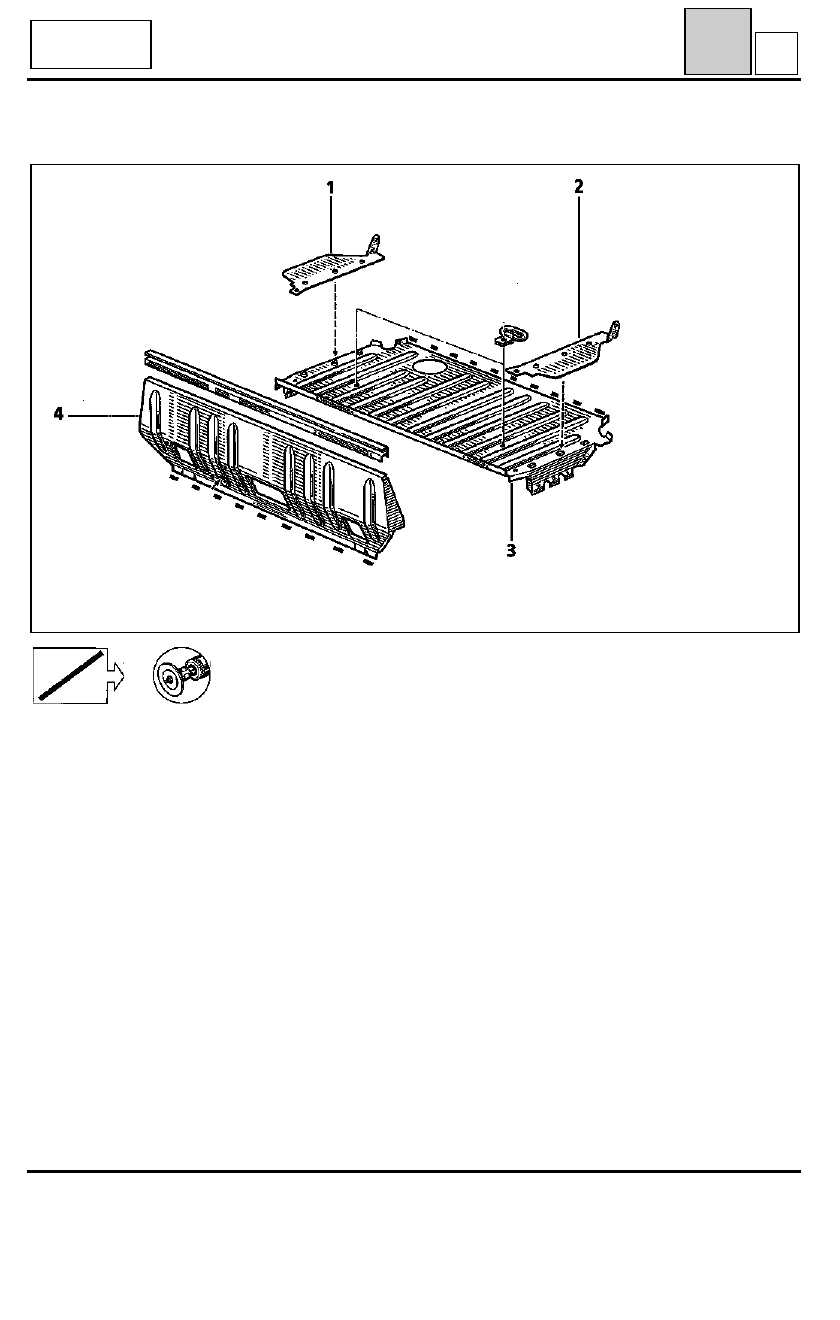

Extraer :

- las 4 anillas de remolcado y la alfombra del piso trasero,
- las partes laterales (1) y (2) fijadas en el piso y en los costados de caja.

Desgrapar, esmerilando los cordones de anclaje, las partes (3) y (4)  del piso de carga, sin separarlas.

Sacar del vehículo el conjunto piso de carga y el tabique de retención de la carga .

Recuperar las 3 grapas de fijación de la manivela, así como el conjunto de fijación del gato.

RECUERDE :

1º/ Antes de comenzar las operaciones de esmerilado, es imperativo proteger las caras interiores de todos

los cristales, así como el tablero de bordo .

2º/ Antes de montar los asientos traseros, aplicar una gama de pintura clásica en todas las zonas

esmeriladas.

S53

Société

DESGRAPADO Y EXTRACCION DEL PISO SOCIETE

41-22
