Esmerilar las pistas del rodamiento del brazo ma-
cho (derecho) con una esmeriladora recta cuidan-
do de no marcar el tubo.

ELEMENTOS PORTADORES TRASEROS

Casquillos del tren trasero tubo

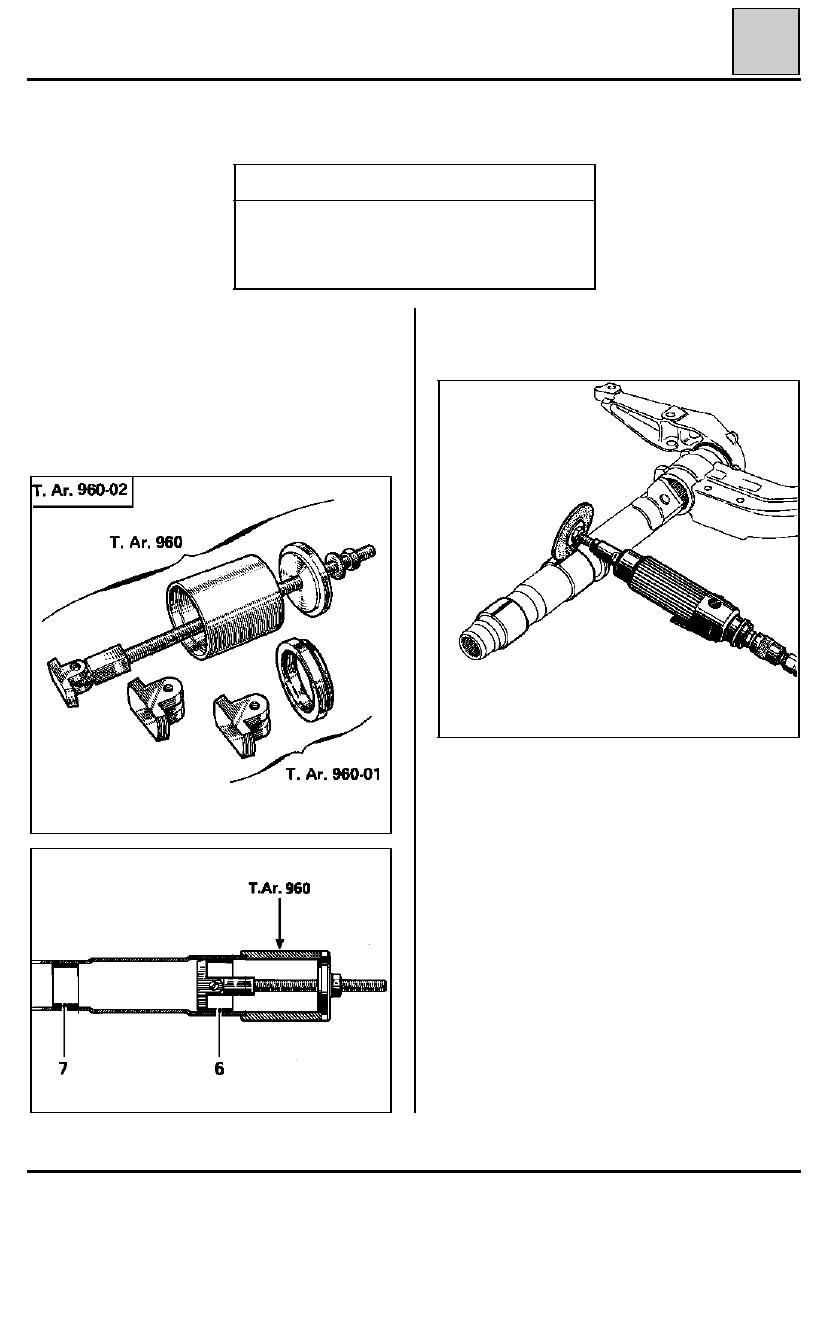

UTILLAJE ESPECIALIZADO INDISPENSABLE

T. Ar. 960

Extractor del casquillo

T. Ar. 960-02

Conjunto extractor de casquillo
+ separador

DESMONTAJE

Extraer el brazo hembra (izquierdo) :

-

el casquillo exterior (6) útil T.Ar. 960,

-

el casquillo interior (7) con el tope pequeño
del útil T.Ar. 960.

Esta operación se efectúa tras la extracción del tren trasero completo y la separación de los dos brazos.

33

Romper las pistas del rodamiento con un buril,
después retirarlas.

86182R

86180R

90864S

33-33

ELEMENTOS PORTADORES TRASEROS

Casquillos del tren trasero tubo

MONTAJE

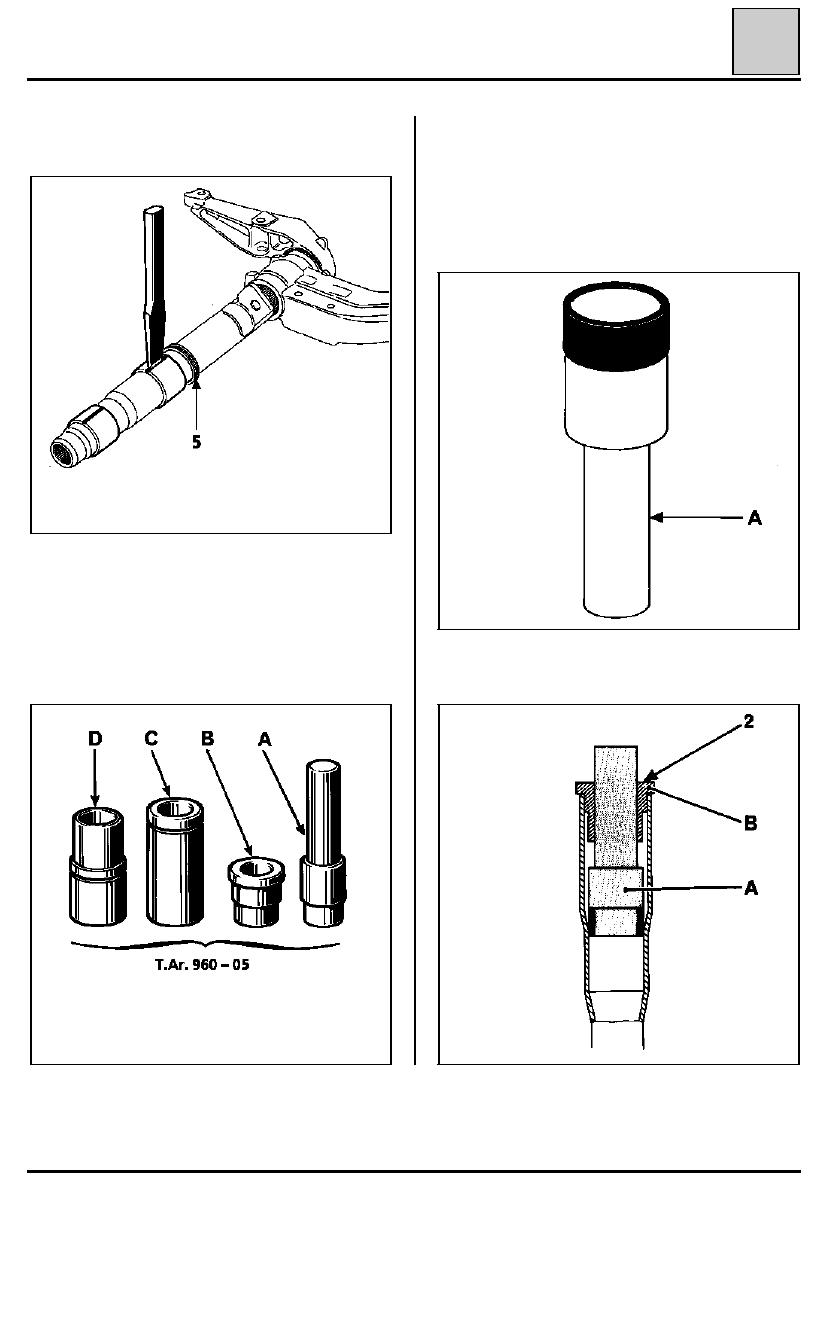

La colocación de los casquillos de agujas y de las
pistas del rodamiento, necesita el empleo del útil
T.Ar. 960-05

.

Colocar :

-

el casquillo pequeño de agujas en el mandril
(A),

-

el mandril (A) en el tubo con el mandril (B)
sirviendo de guía.

33

Enmangar con la prensa hasta que el mandril (A)
enrase con la cara (2) del mandril (B)

.

90874R

90866R

90868R

90863R

Cortar y extraer la junta (5).

33-34

ELEMENTOS PORTADORES TRASEROS

Casquillos del tren trasero tubo

-

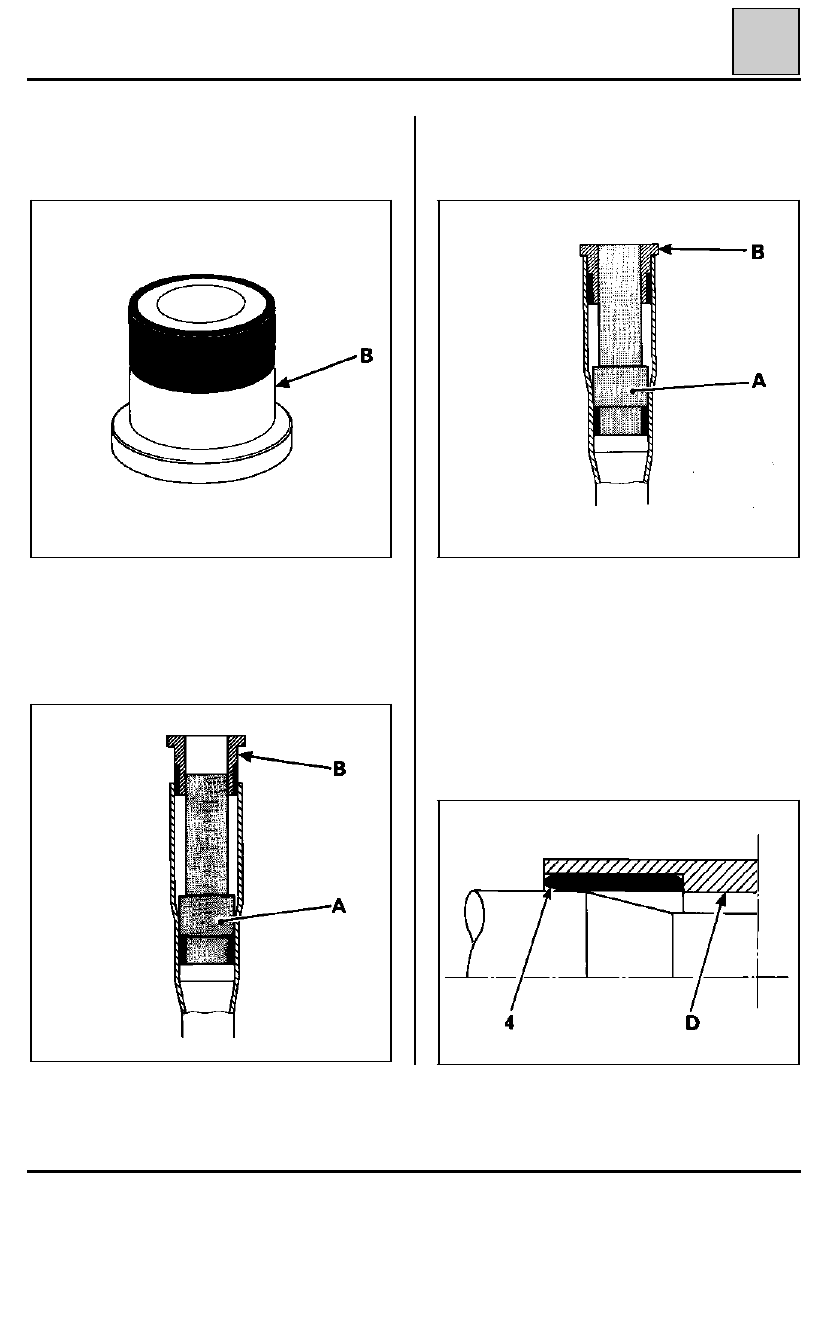

el mandril (B) en el tubo, el mandril (A) sirvien-
do de guía.

33

Enmangar con la prensa hasta que el mandril (B)
haga tope en el tubo.

Retirar los mandriles (B) y (A).

Colocar sobre el tubo macho la junta nueva (5).

Las pistas del rodamiento tienen en uno de sus
lados un chaflán de entrada.

Es imperativo respetar el sentido del montaje :
chaflán (4) orientado según el dibujo, con el fin de
conservar un apoyo suficiente para realizar el en-
mangado.

90868-1R

90941R

90868-2R

Posicionar :
-

el casquillo grande de agujas en el mandril (B),

90865R

33-35

ELEMENTOS PORTADORES TRASEROS

Casquillos del tren trasero tubo

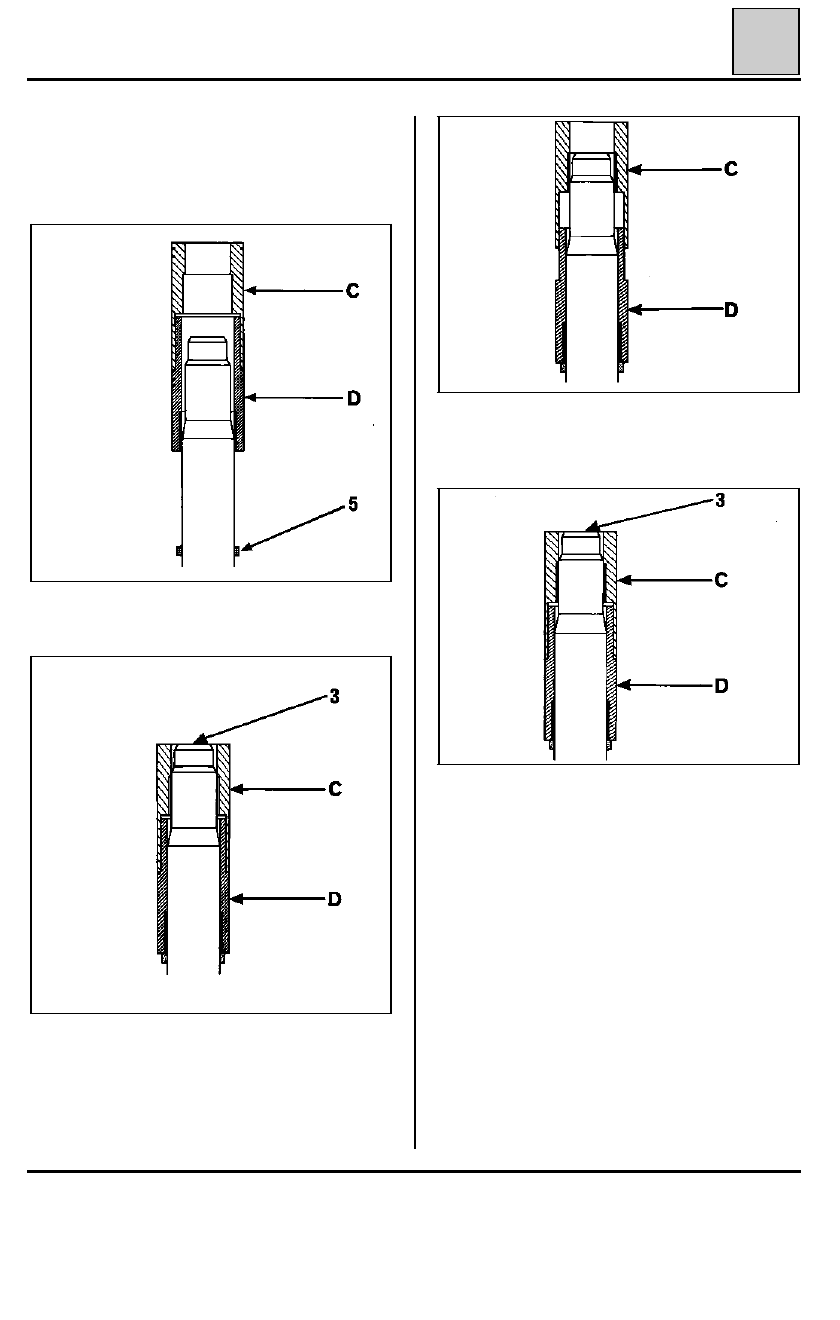

Enmangar el conjunto (D) y (C) hasta que el cas-
quillo (C) enrase con el borde (3) del tubo.

Posicionar :
-

la pista pequeña del rodamiento en el casqui-
llo (C),

-

el casquillo (C) en el tubo, el casquillo (D) sir-
viendo de guía.

Enmangar con la prensa hasta que el casquillo (C)
enrase con el borde (3) del tubo.

Retirar los casquillos (C) y (D).

IMPORTANTE

Durante la introducción, si el apoyo ha sido toma-
do sobre los soportes de fijación del tren, es impe-
rativo asegurarse de que las barras de suspensión
estén bien sobre sus anclajes (riesgo de desplaza-
miento)

.

Volverlas a centrar si es necesario.

Ensamblar los dos semi-trenes.

NOTA : no es necesario engrasar los casquillos de
agujas, se entregan engrasados de origen.

Proceder a continuación a reacoplar y a montar el
tren trasero sobre el vehículo (ver párrafo corres-
pondiente).

33

90867-2R

90867-4R

90867-3R

Colocar :
-

la pista grande del rodamiento en el casquillo
(D),

-

el conjunto casquillo (D) y (C) sobre el tubo.

90867-5R
