ELEMENTOS PORTADORES TRASEROS

Rodamiento

VEHICULOS EQUIPADOS CON DISCOS

REPOSICION

Con un tubo (2) y una prensa, montar el rodamiento
hasta que se apoye en el refrentado.

Colocar :

-

un clip nuevo,

-

el disco en la mangueta previamente aceitada :
aceite

SAE 80W,

-

la tuerca de freno nueva y apretarla al par,

-

el tapón del buje.

-

la pinza del estribo, untar los dos tornillos de fi-
jación con

Loctite FRENBLOC

y apretarlos al par,

-

las pastillas de freno (ver capítulo correspon-
diente),

Pisar varias veces el pedal de freno para poner el
pistón en contacto con las pastillas.

33

33-29

ELEMENTOS PORTADORES TRASEROS

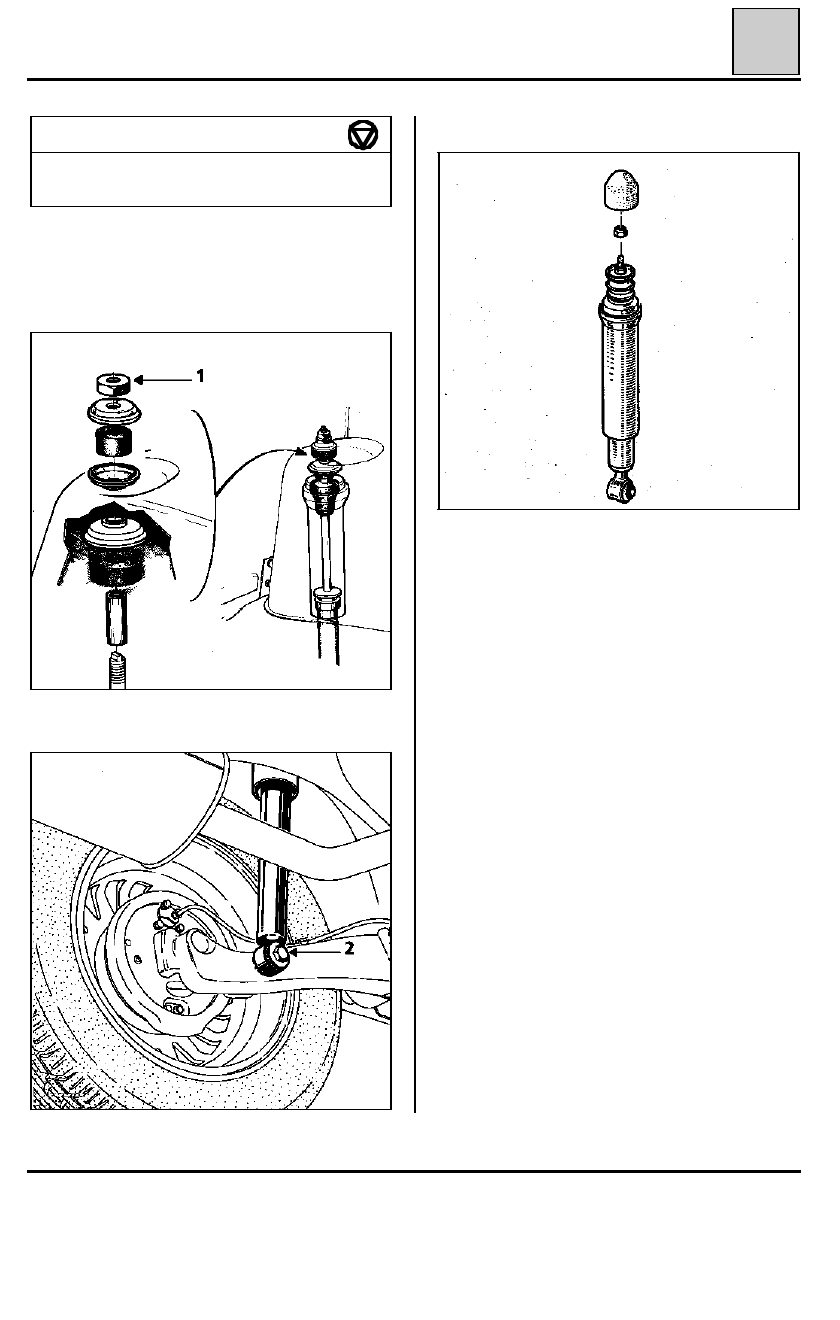

Amortiguador

EXTRACCION

Con el vehículo en el suelo extraer :
- la fijación superior (1) por el interior del vehícu-

lo,

-

la fijación inferior (2).

-

el amortiguador.

33

Tuerca de fijación superior

2

Tornillos fijación inferior

6

PARES DE APRIETE (en daN.m)

92117R

85919R

DI3307

PRECAUCIONES A TOMAR ANTES DEL MONTAJE

El estocaje de los amortiguadores en los almace-
nes de piezas de recambio se hace horizon-
talmente.

En estas condiciones es posible que los amor-
tiguadores, destinados a trabajar verticalmente,
se desceben.

En consecuencia, es suficiente, antes de colocarlos
en el vehículo, practicar unos bombeos manuales
en posición vertical.

REPOSICION

Colocar :
- el amortiguador,
- las tuercas y los tornillos de fijación (inferior

previamente untados con grasa

MOLYKOTE

BR2

).

Apretar al par las fijaciones.

Colocar los bonetes de goma.

33-30

ELEMENTOS PORTADORES TRASEROS

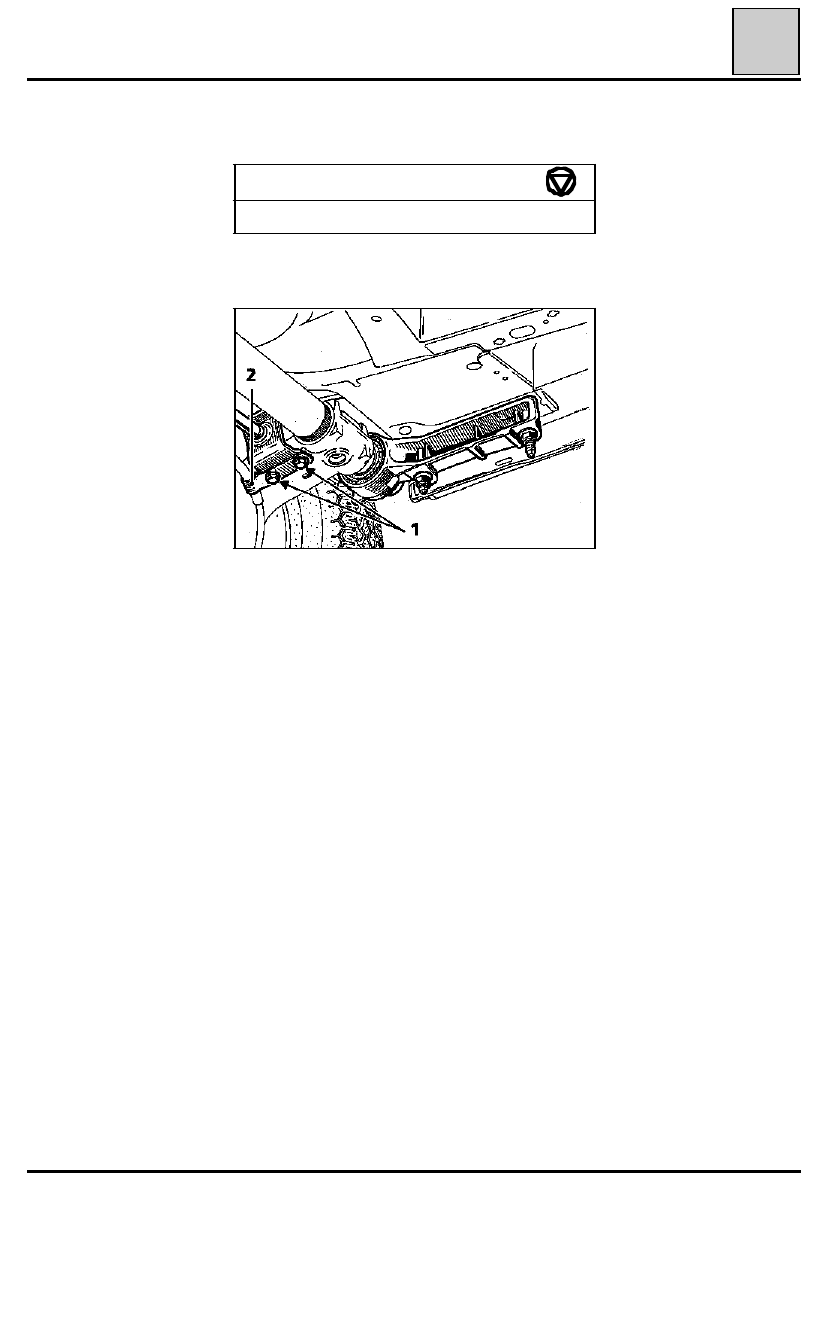

Barra estabilizadora tren trasero tubo

PARES DE APRIETE (en daN.m)

Tornillos de fijación de la barra

4,5

EXTRACCION

1

Tornillos de fijación

2

Abrazaderas de sujeción cables freno de mano

Poner el vehículo en un elevador, con las ruedas
colgandos.

En ambos lados, quitar los tornillos (1), las abraza-
deras (2) y recuperar las tuercas prisioneras.

Extraer la barra.

REPOSICION

Colocar en ambos lados
-

las abrazaderas (2),

-

los tornillos (1) con sus tuercas prisioneras.

Apretar al par.

33

92211R

33-31

ELEMENTOS PORTADORES TRASEROS

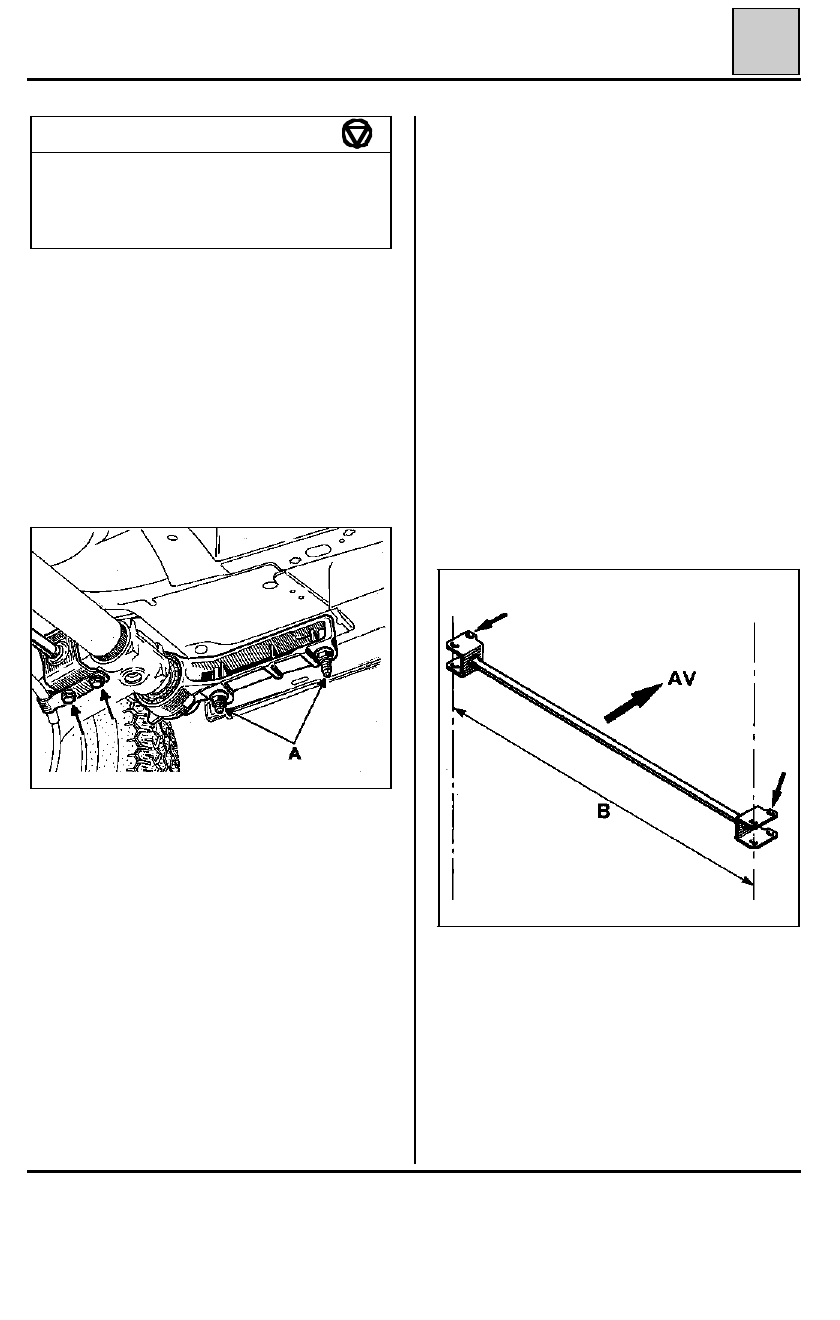

Semi-brazo tren trasero tubo

REPOSICION

Verificar que las pistas del rodamiento o los cas-
quillos de agujas estén en perfecto estado, si no es
así, sustituirlos (ver párrafo "Casquillos del tren
trasero tubo").

Los casquillos de agujas están engrasados de ori-
gen, no es necesario volverlos a engrasar.

NOTA :

los brazos nuevos suministrados por el

A.P.R. están equipados de pistas de rodadura o de
casquillos de agujas (según cota).

Encajar los dos semi-brazos, uno dentro del otro,
hasta la obtención de la cota (B).

NOTA :

 la cota (B) corresponde a la distancia entre

los dos mismos puntos de fijación de la barra esta-
bilizadora sobre el brazo. Es pues posible obtener
esta cota colocando la barra estabilizadora en su
alojamiento, controlando la correcta colocación
de sus tornillos de fijación. Respetar su sentido de
montaje.

Proceder a continuación en sentido inverso a la
extracción.

NOTA :

 en caso de sustitución del semi-brazo, pe-

gar los tornillos de fijación del plato de freno con

Loctite FRENBLOC.

Purgar el circuito de freno.

Reglar el mando del freno de mano (ver capítulo
37).

33

PARES DE APRIETE (en daN.m)

Tuerca de fijación del apoyo

8

Tornillo fijación de la barra estabilizadora

4,5

Tornillos de rueda

9

Tornillos del pie del amortiguador

6

EXTRACCION

Con el vehículo en un elevador de dos columnas,
extraer :
-

la barra estabilizadora,

-

la fijación inferior del amortiguador,

-

el cable secundario del freno de mano, desco-
nectándolo del mando central bajo el vehícu-
lo,

-

el flexible de freno,

-

las dos tuercas de fijación del soporte (A).

Aflojar las dos tuercas (A) del otro soporte, para
poder sacar el semi-brazo desmontándolo de sus
anclajes.

Extraer el semi-brazo separándolo del otro.

92211R1

86320R
