ELEMENTOS PORTADORES TRASEROS

Zapatas de freno (tambor)

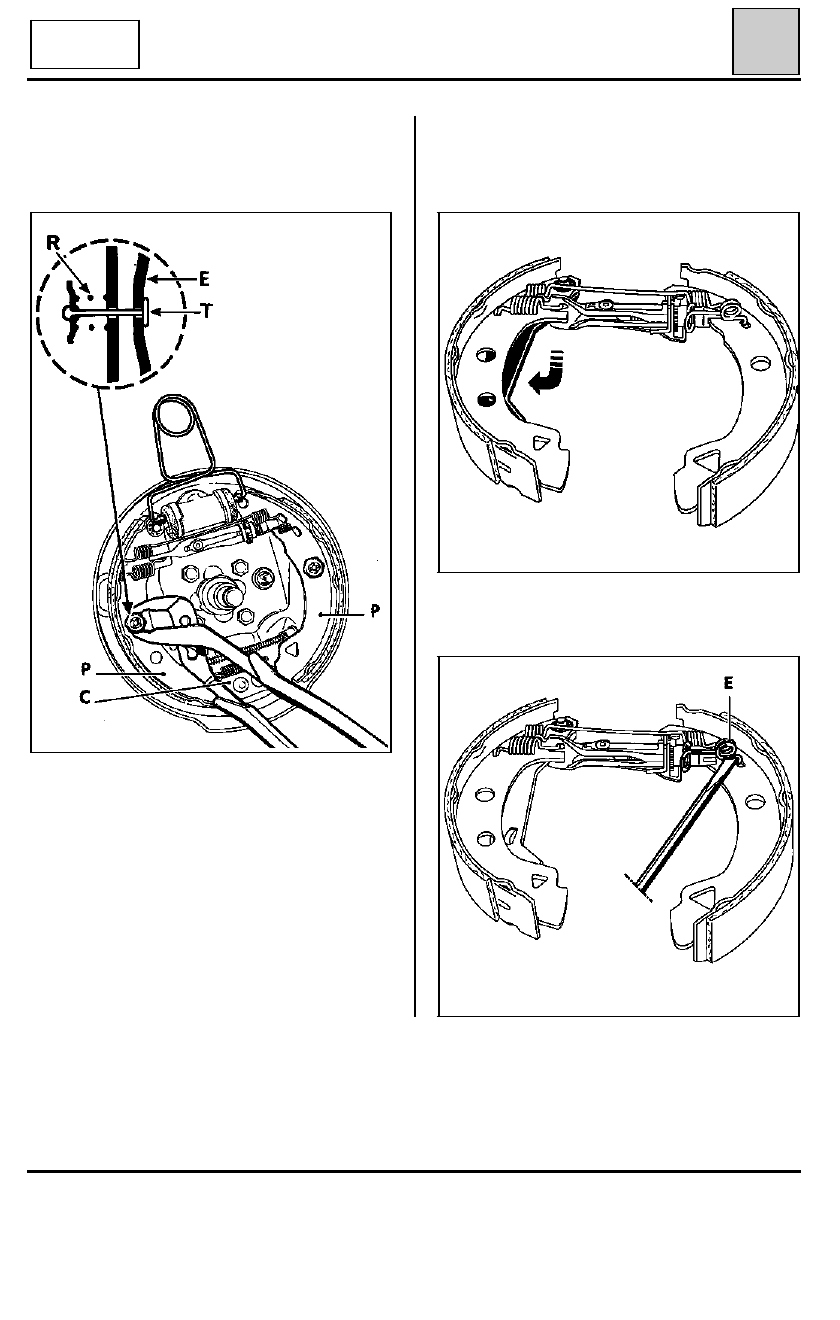

Hacer que pase alternativamente cada pie de la
zapata (P) por encima del punto fijo (C). Apretar
los pies de las zapatas uno contra el otro, para se-
parar los picos al nivel del cilindro de rueda.

Separar el conjunto (RAI y zapatas) del plato de
freno y extraerlo, después de haber soltado el ca-
ble del freno de mano.

33

Con un destornillador pequeño, desenganchar la
horquilla (E).

Separar, en el banco, el conjunto RAI y zapatas.

Desarmar la palanca del freno de mano.

Mediante una pinza multitoma, extraer los mue-
lles (R) de sujeción lateral de las zapatas, mante-
niendo la varilla de unión (T) en contacto con el
plato de freno (E).

BENDIX

203 X 38

98994G

99022S

98995R

33-17

ELEMENTOS PORTADORES TRASEROS

Zapatas de freno (tambor)

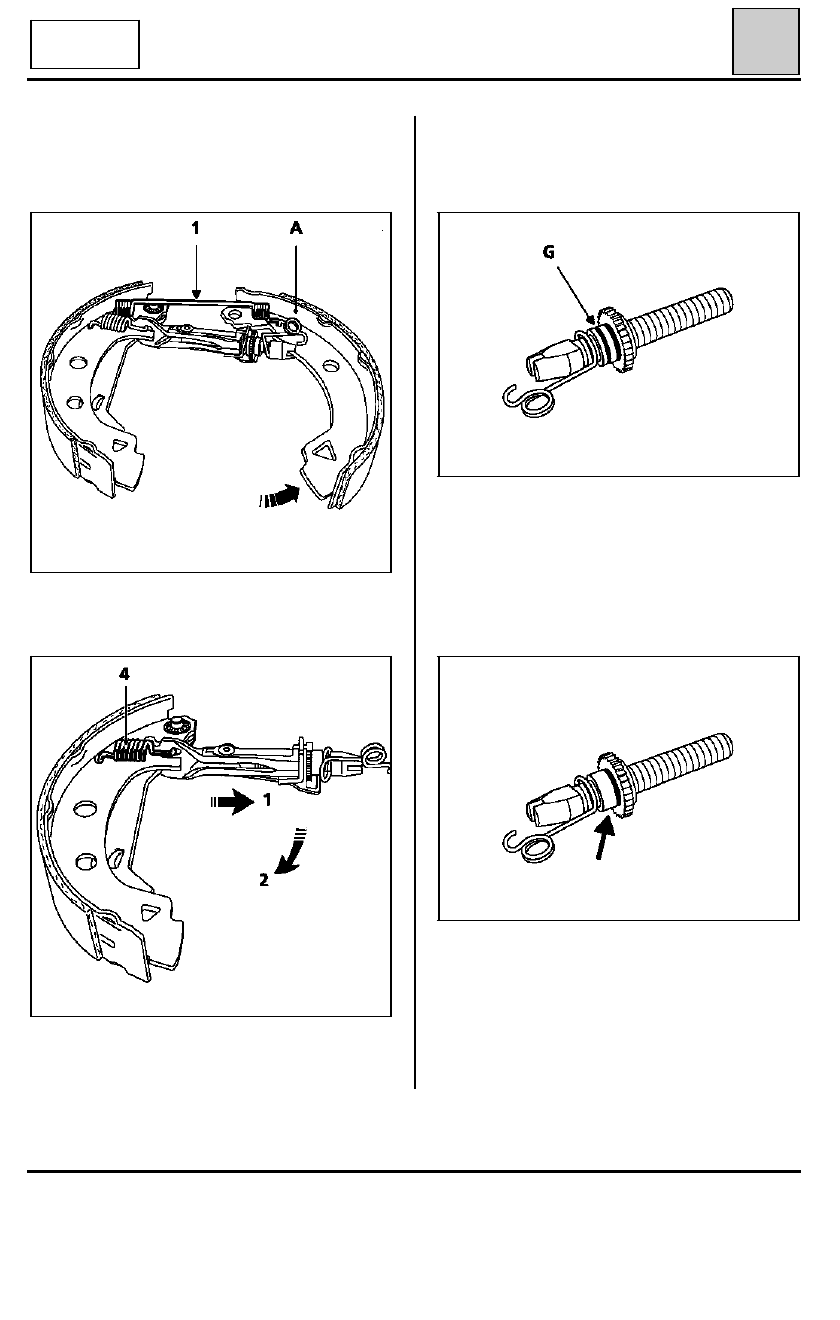

Para extraer el conjunto RAI, tirar según la flecha
(1) y hacer que pivote según la flecha (2). Extraer
el muelle (4) y la palanca del freno de mano.

33

Hacer pivotar la zapata primaria (A), según la fle-
cha, de cara a liberar la cabeza del tornillo de la
RAI. Esto permite la extracción sin esfuerzo del
muelle superior (1).

Identificación y montaje de las piezas que consti-
tuyen la RAI.

Tornillo y tuerca dentada izquierdos

El tornillo es de paso a izquierdas, la tuerca denta-
da tiene dos gargantas (G).

Tornillo y tuerca dentada derechos

El tornillo es de paso a derechas, la tuerca dentada
tiene una garganta.

BENDIX

203 X 38

98996R

98991-1R

98997R

98997-1R

NOTA :

Con el limpiador de freno, limpiar los ór-

ganos.

33-18

ELEMENTOS PORTADORES TRASEROS

Zapatas de freno (tambor)

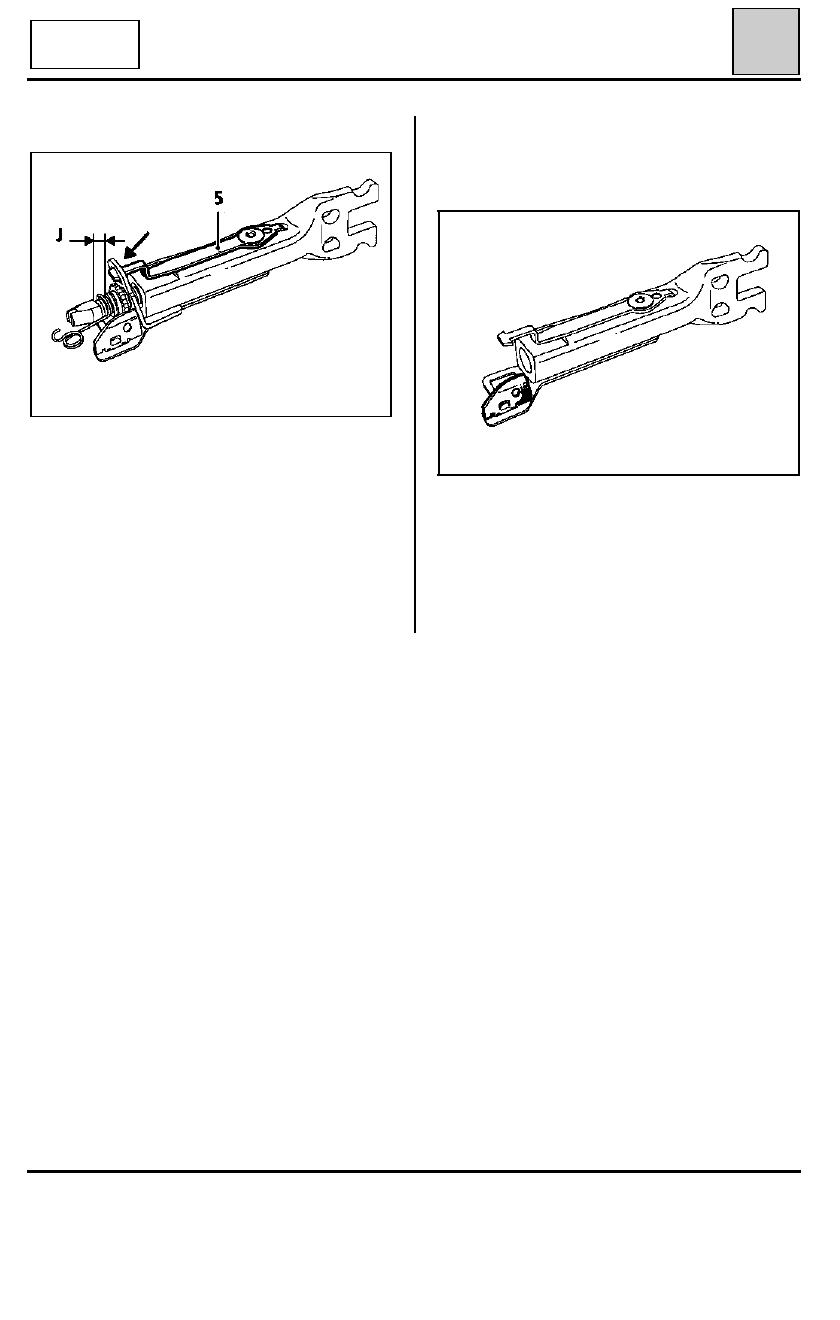

Colocar la escuadra, cuya parte maciza debe estar
entre la lámina y la bieleta.

33

Conjunto RAI izquierdo

Conjunto RAI derecho

El cuerpo y la escuadra se encuentran invertidos y
sin embargo la lámina 5 está colocada por encima.

En ambos casos, no hay que pinzar la sujeción de
la horquilla entre la cabeza del tornillo y la tuerca
dentada, dejar un ligero juego (J).

Montaje de la RAI

Asegurarse del correcto posicionamiento del trin-
quete.

BENDIX

203 X 38

98998R

98999S

33-19

ELEMENTOS PORTADORES TRASEROS

Zapatas de freno (tambor)

Después ensamblar las bieletas con sus tornillos y
tuercas respectivos, con el tornillo, la horquilla y la
tuerca derecha en la bieleta derecha pasando por
el orificio de la escuadra, lo mismo para la RAI iz-
quierda.

33

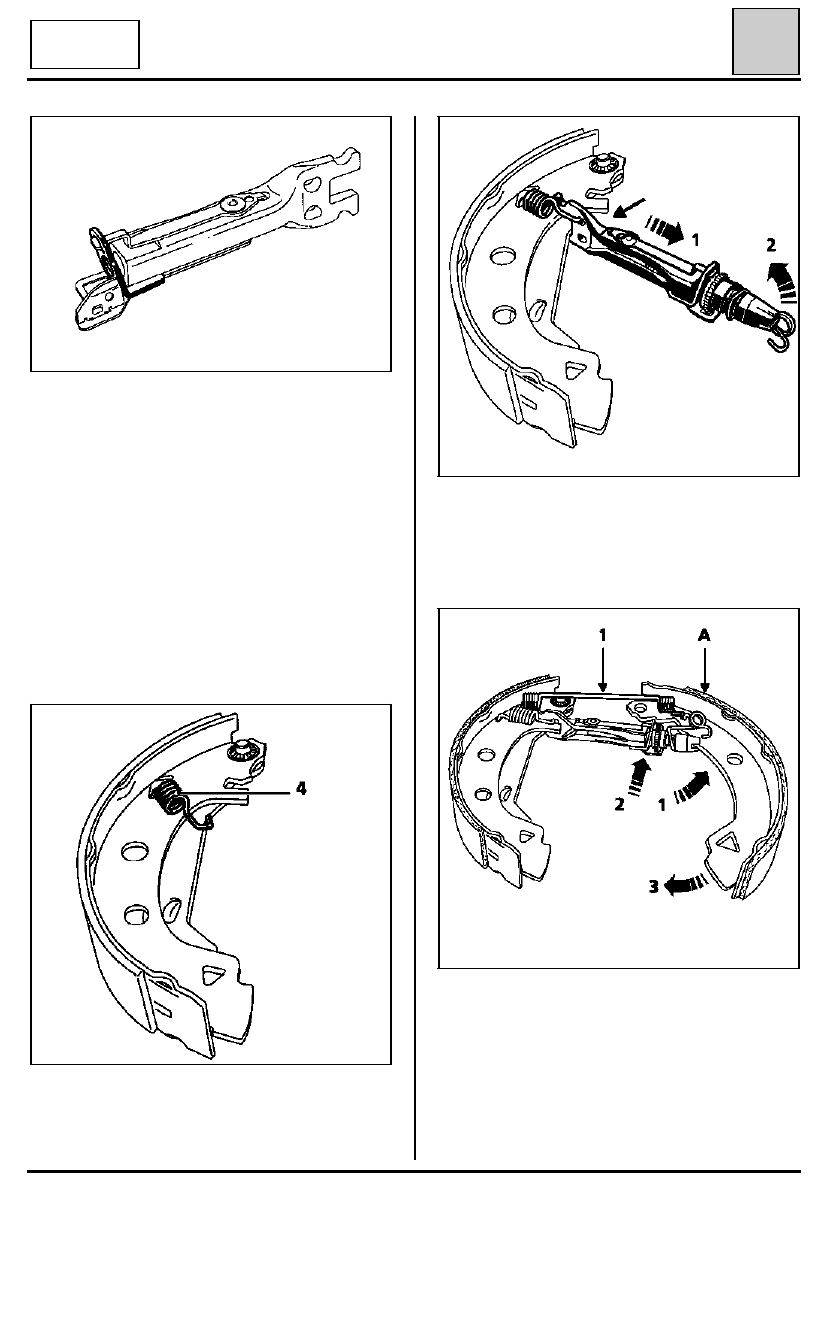

Posicionar el muelle superior (1) en las muescas de
las dos zapatas y después tirar según las flechas, la
muesca del tornillo derecho debe colocarse en la
de la zapata primaria (A).

Montar en el banco el conjunto RAI y zapatas

Montar la palanca del freno de mano en la zapata
secundaria con un clip nuevo y después desarmar
la palanca.

Posicionar el muelle (4) en la muesca de la zapata,
atención al sentido de montaje, el gancho más
corto se fija en la zapata.

Enganchar el conjunto RAI al muelle (4) y después
tirar según las flechas, el conjunto RAI se aloja au-
tomáticamente en su posición de funciona-
miento.

BENDIX

203 X 38

99000S

99001R

99002R

98996-1R
