Renault 19. Manual - parte 61

96049S

ELEMENTOS PORTADORES DELANTEROS

Muelle y amortiguador

31

Con compresor

de muelle

95436S

Descomprimir progresivamente el muelle.

Extraer en el orden las piezas (1) a (5) como se hizo
para la extracción con el útil Sus. 1052.

D83

RENA

FACOM

Util para extraer la tuerca del
amortiguador

A causa del esfuerzo de tracción debido al muelle, es imperativo asegurarse del perfecto estado del utillaje.

MATERIAL INDISPENSABLE

Tuerca fijación superior del amortiguador

6

PARES DE APRIETE (en daN.m)

Marca

Tipo

MG

M90

Designación

Compresor de muelle

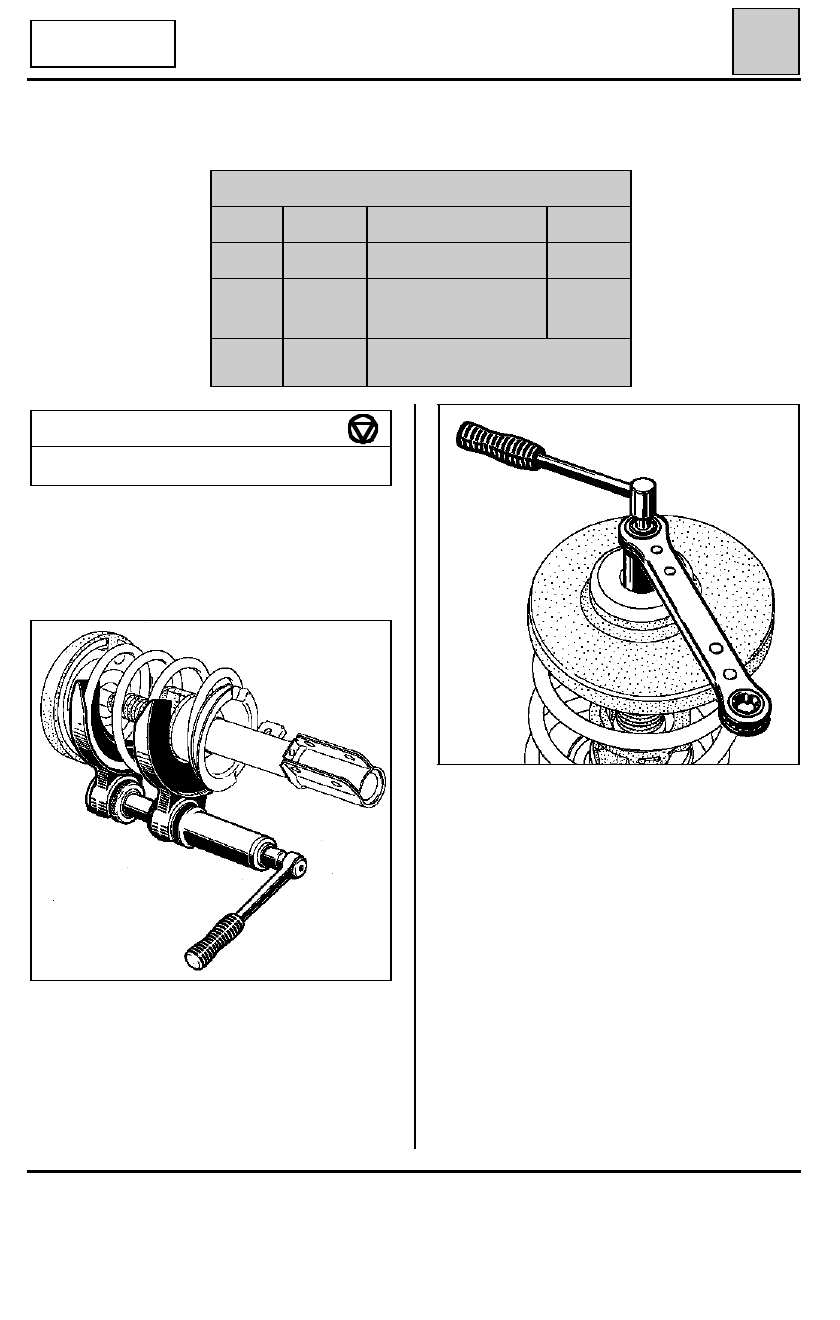

EXTRACCION

Colocar las copelas sobre el útil de compresión y
posicionar el conjunto sobre el muelle.

Copela

M3

Compresor de muelle

Tornillo de banco

ZI

ZKL 2013

ZKL 0055

NO2

Comprimir el muelle hasta que despegue de los
apoyos de las copelas.

Mediante el útil

FACOM D83 RENA

, quitar la

tuerca del vástago del amortiguador.

31-25

95435S

ELEMENTOS PORTADORES DELANTEROS

Muelle y amortiguador

31

Con compresor

de muelle

96049-1S

DI 3102

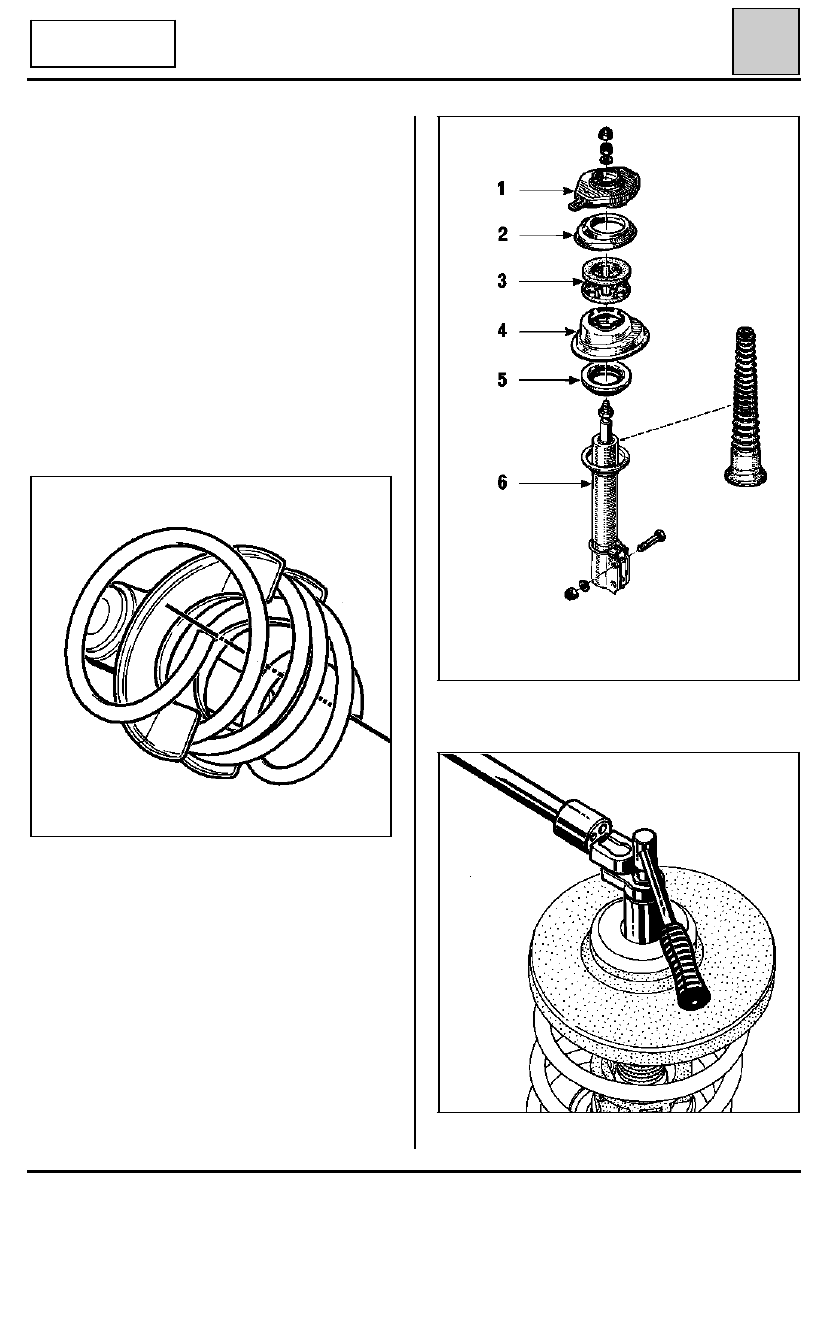

REPOSICION

Precauciones a tomar antes del montaje

El estocado de los amortiguadores en los alma-
cenes de piezas de recambio se hace horizontal-
mente.

En estas condiciones, es posible que los amorti-
guadores, destinados a trabajar verticalmente, se
desceben.

En consecuencia, es suficiente, antes de su coloca-
ción en el vehículo, practicar algunos bombeos
manuales en posición vertical.

En caso de sustitución del muelle, para facilitar el
montaje, respetar la posición y la orientación del
muelle y de las copelas del útil.

Respetar el orden y el sentido de montaje de las
piezas constitutivas.

Apretar la tuerca (nueva) al par mediante el útil

FACOM D83 RENA.

Descomprimir el muelle y retirar el útil.

31-26

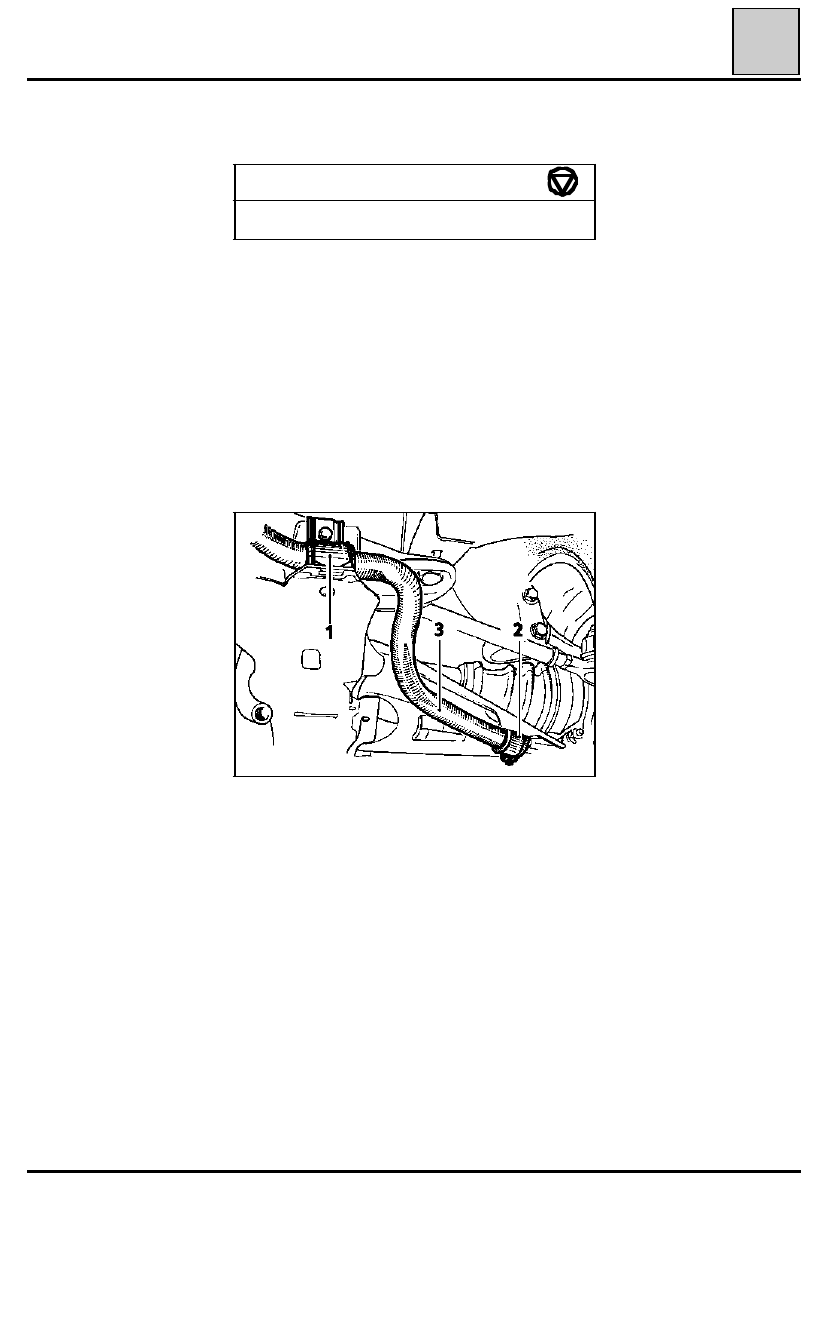

1

Apoyo sobre cuna

2

Apoyo sobre pala

3

Barra estabilizadora

ELEMENTOS PORTADORES DELANTEROS

Barra estabilizadora

PARES DE APRIETE (en daN.m)

Esta operación necesita la extracción previa :

-

del tubo de la bajada de escape,

-

del mando de selección (caja de velocidades
mecánica).

EXTRACCION

Extraer  de (1) a (3) en ambos lados.

Verificar el estado de los apoyos y de los cojinetes,
sustituirlos si es necesario.

Tuercas fijación de apoyos

3,5

31

85890R

31-27

85886R

ELEMENTOS PORTADORES DELANTEROS

Barra estabilizadora

31

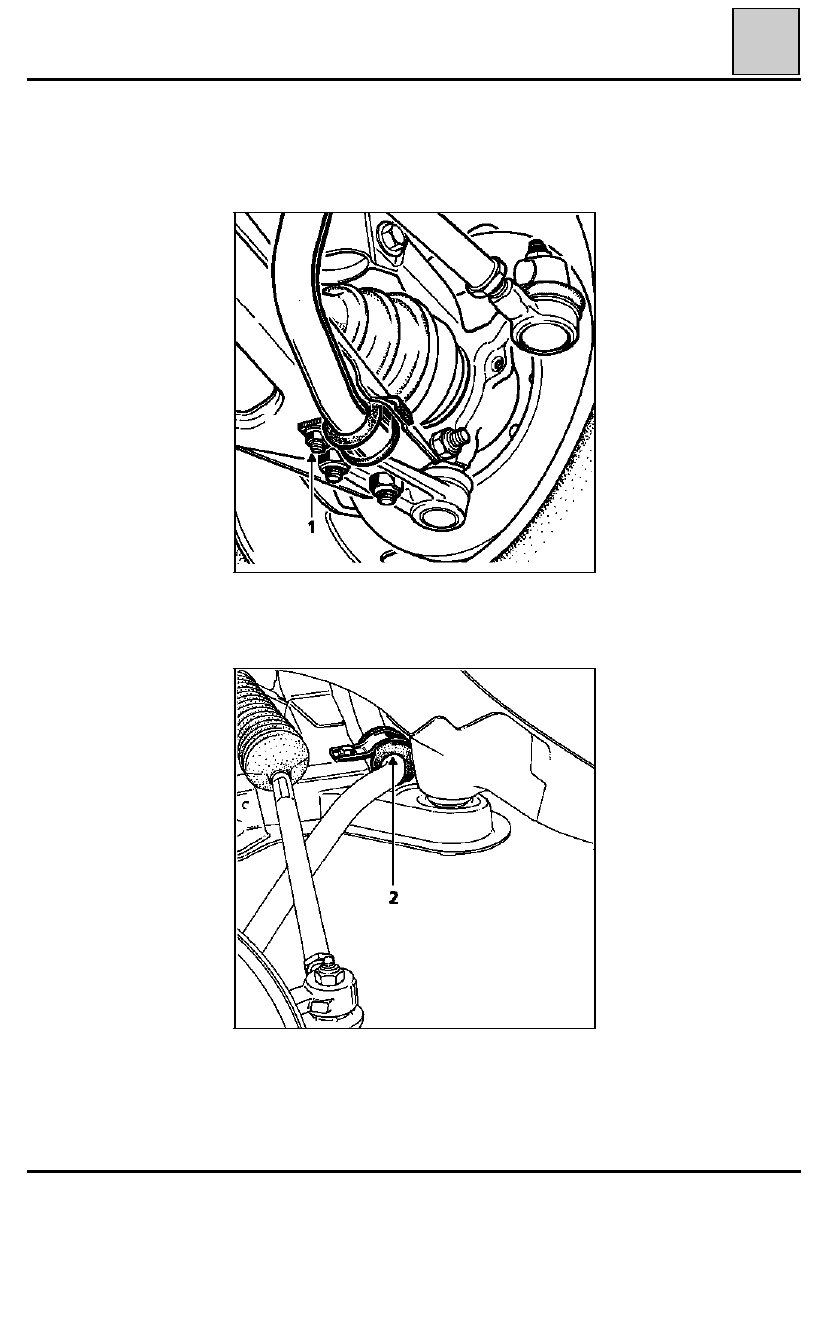

En una intervención en la barra estabilizadora de
estos vehículos, tan sólo los cojinetes de los brazos
(1) deben ser untados con grasa

MOLIKOTE 33

Médium

.

El engrasado de los cojinetes de la cuna (2) está
prohibido (riesgo de desplazamiento de la barra y
de ruidos).

REPOSICION

Montar las piezas de (3) a (1).
Posición de bloqueo de los apoyos : en vacío

90110R

31-28
