Renault 19. Manual - parte 60

Colocar :
-

el combinado muelle amortiguador, posicio-
nando las dos semi-copelas (A) y las dos semi-
coquillas (B),

Conjunto placa superior e inferior de compresión.

A

Copela de apoyo

B

Coquilla de sujeción marcada R19

Para B, C, D, L 539 y 53 D

B

Coquilla de sujeción marcada R 21.

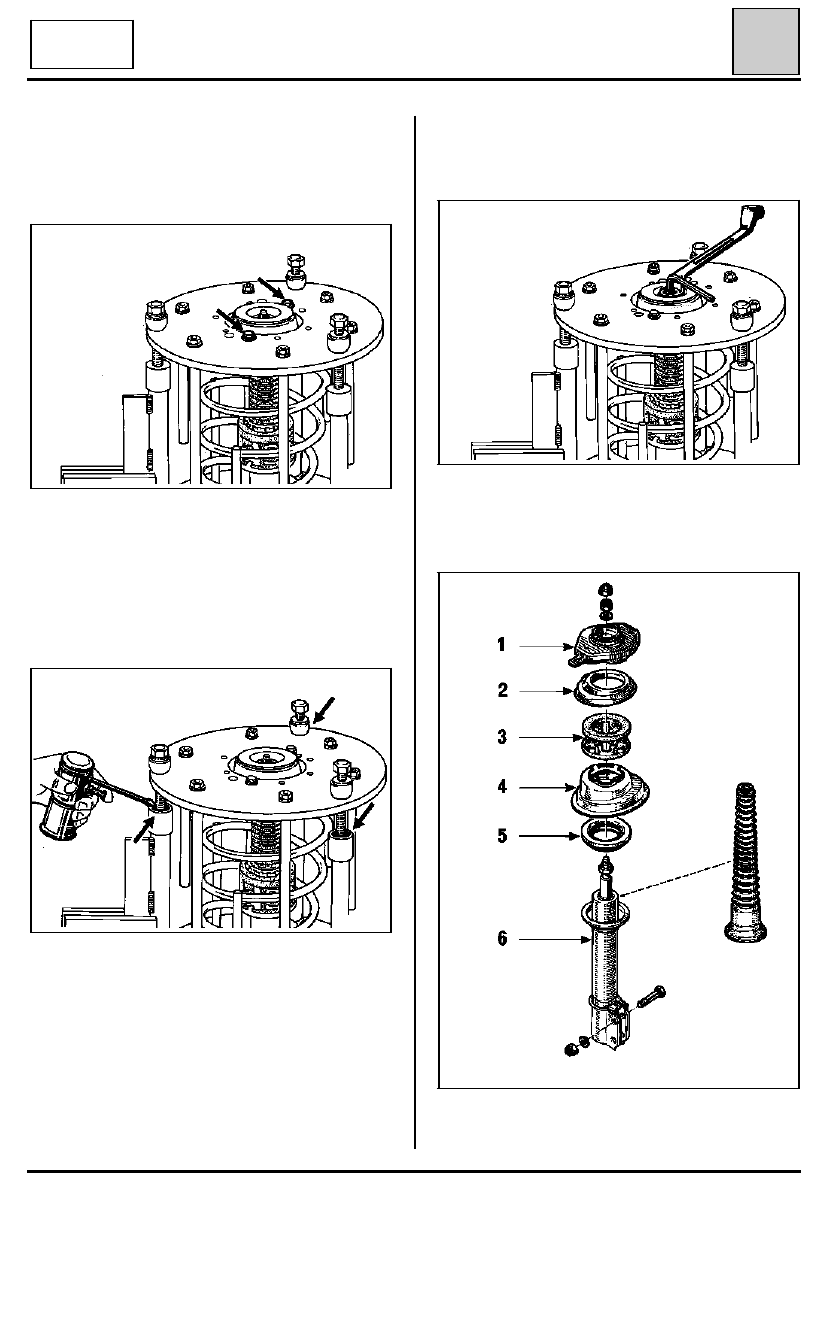

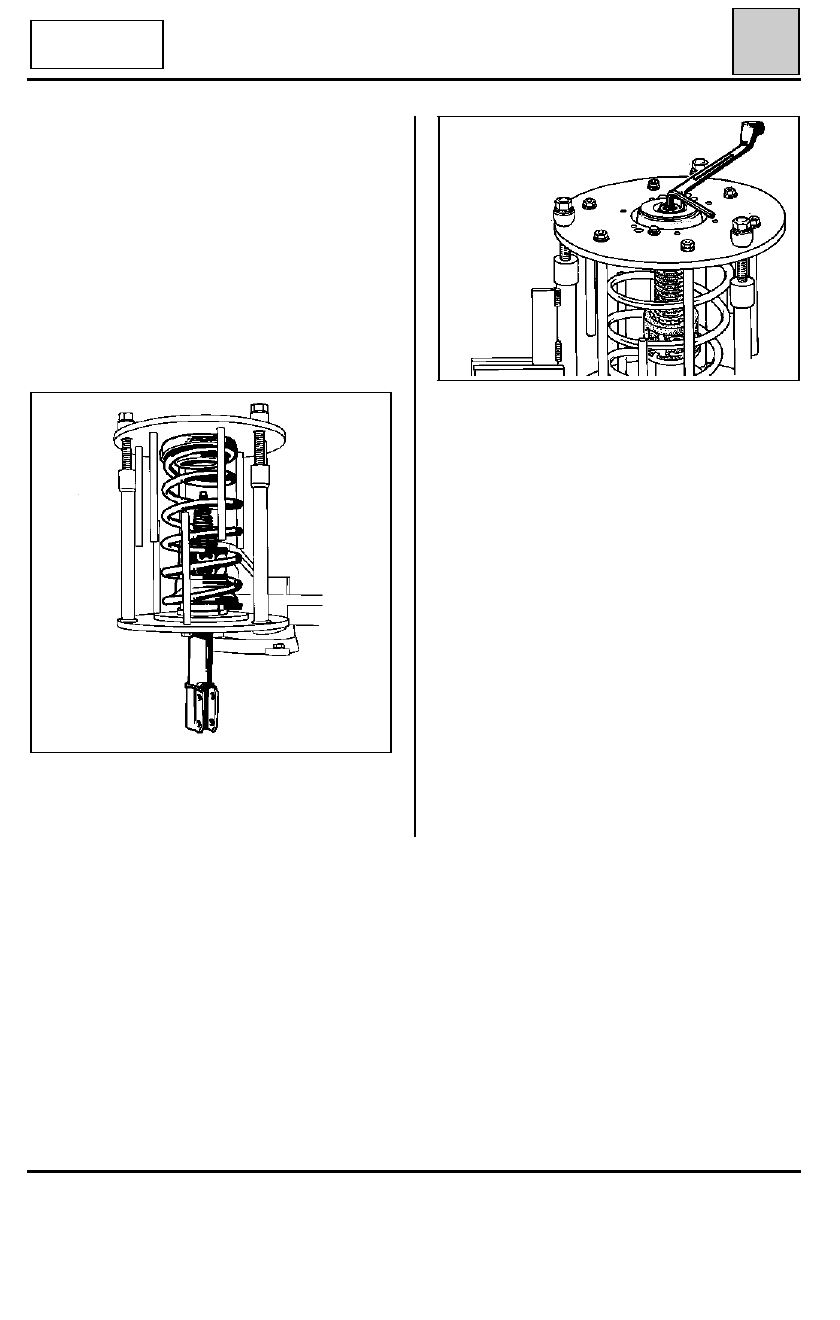

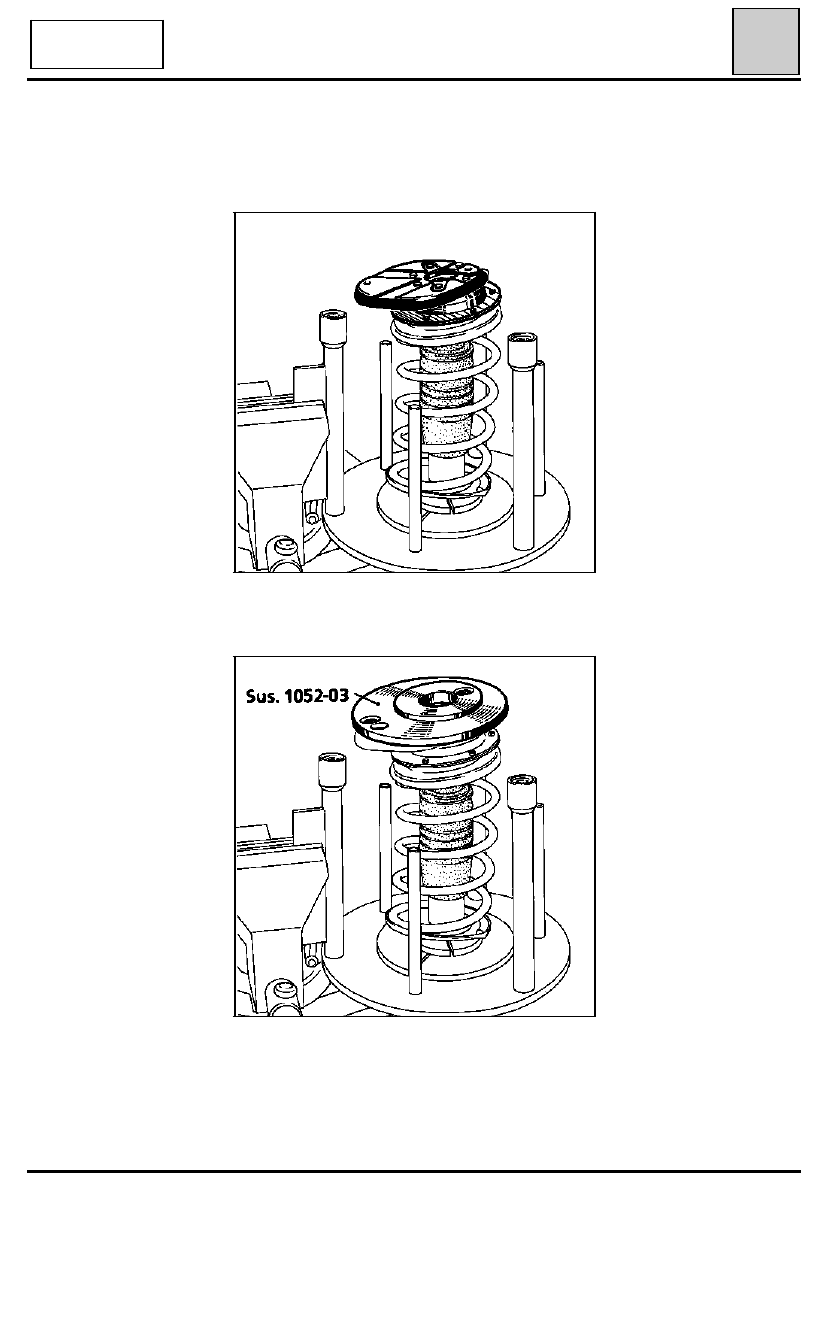

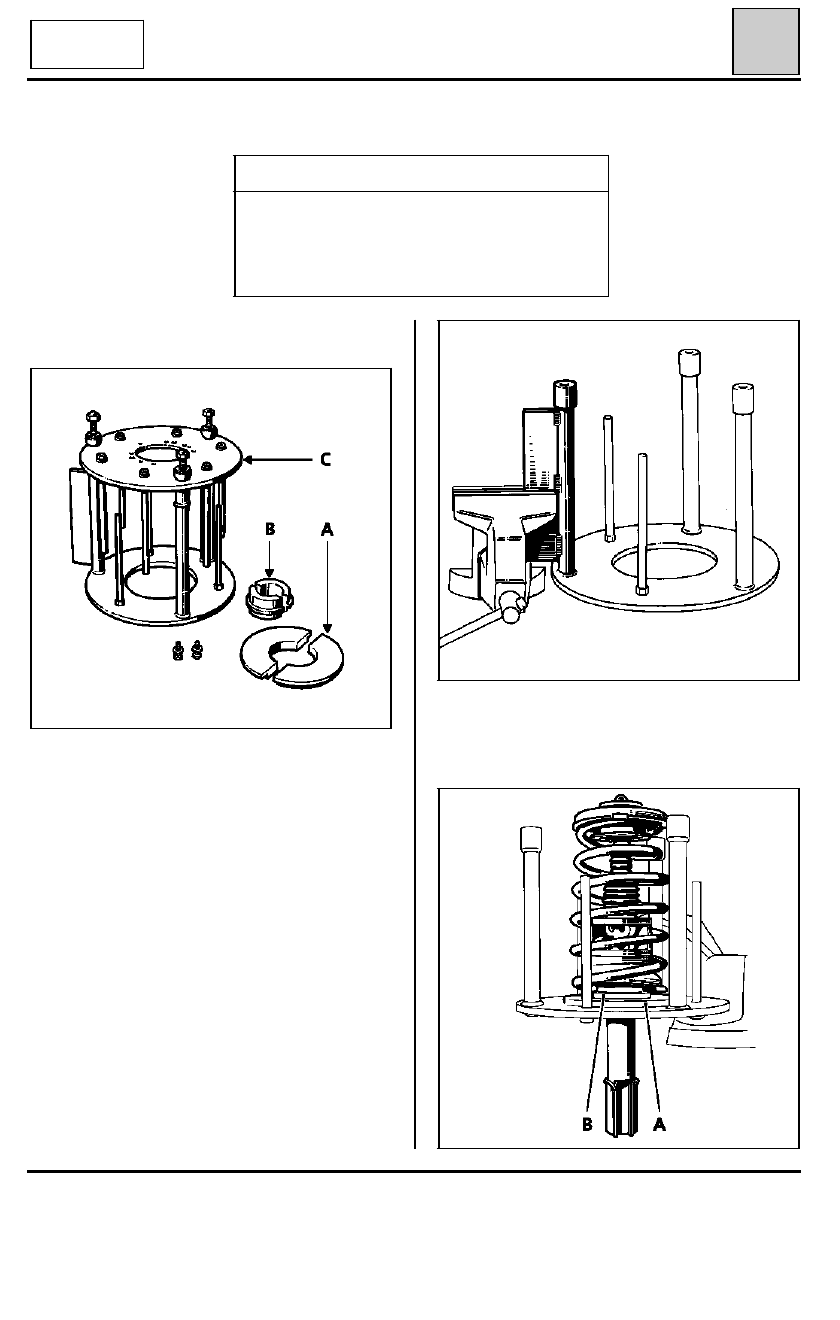

ELEMENTOS PORTADORES DELANTEROS

Muelle y amortiguador

UTILLAJE ESPECIALIZADO INDISPENSABLE

DESMONTAJE MUELLE - AMORTIGUADOR

Colocar la placa inferior del útil Sus. 1052 en un

tornillo de banco.

A causa del esfuerzo de tracción debido al muelle, es imperativo asegurarse del perfecto estado del utillaje.

Emplear los elementos (A) y (B) del útil
Sus. 1052.

31

Sus. 1052

Utillaje de intervención en muelle
y amortiguador delanteros

Sus. 1052-02

Coquilla de sujeción R19

Sus. 1052-03

Coquilla de sujeción R21

Utillaje

SUS 1052

90100R

90102S

92127R

31-21

ELEMENTOS PORTADORES DELANTEROS

Muelle y amortiguador

-

la placa superior,

-

los dos tornillos de sujeción de la copela supe-
rior del amortiguador en los orificios marca-
dos (marcas de los vehículos grabadas en la
placa superior)

,

-

los tres tornillos de compresión, poniendo
abundante aceite en las reservas previstas
para tal efecto.

NOTA : al estar sometidos los vástagos roscados
del útil a esfuerzos muy importantes, es imperati-
vo aceitarlos abundantemente.

31

Descomprimir progresivamente el muelle.

Extraer, según el orden indicado, las piezas de (1)
a (6).

90104R1

90104-1R

90104-2S

DI3102

Utillaje

SUS 1052

Comprimir el muelle unos 10 mm.

Retirar la tuerca del vástago del amortiguador.

Las piezas (4) y (5) constituyen el elemento de pi-
votamiento del tren delantero.

31-22

ELEMENTOS PORTADORES DELANTEROS

Muelle y amortiguador

Montaje Util para B, C, D, L 539 Y 53 D

La placa superior (1) de estos combinados del
amortiguador está inclinada.

Para este tipo de amortiguador, será necesario
utilizar la copela superior Sus. 1052-03.

31

Utillaje

SUS 1052

93255S

93254R

NOTA :

según el lado derecho o izquierdo, la

copela Sus. 1052-03 posee 2 orificios para permitir
el centrado del eje del amortiguador.

31-23

ELEMENTOS PORTADORES DELANTEROS

Muelle y amortiguador

MONTAJE MUELLE - AMORTIGUADOR

Posicionar :
-

el amortiguador (6),

-

el rodamiento (5),

-

la copela de apoyo inferior del muelle (4),

-

el muelle sobre la copela inferior, respetando
su posicionamiento en el tope de retención,

-

el conjunto placa superior y copela de apoyo
superior del muelle (1) con sus marcas enfren-
tadas.

Respetar la posición del muelle sobre el tope su-
perior.

Comprimir el conjunto y pasar el vástago del
amortiguador.

Poner la tuerca y apretarla al par.

31

Descomprimir progresivamente el muelle.

Extraer :
-

la placa superior del útil,

-

el conjunto muelle - amortiguador del útil de
compresión.

Utillaje

SUS 1052

92128S

90104-2S

31-24
