Renault 19. Manual - parte 57

ELEMENTOS PORTADORES DELANTEROS

Pastillas de freno

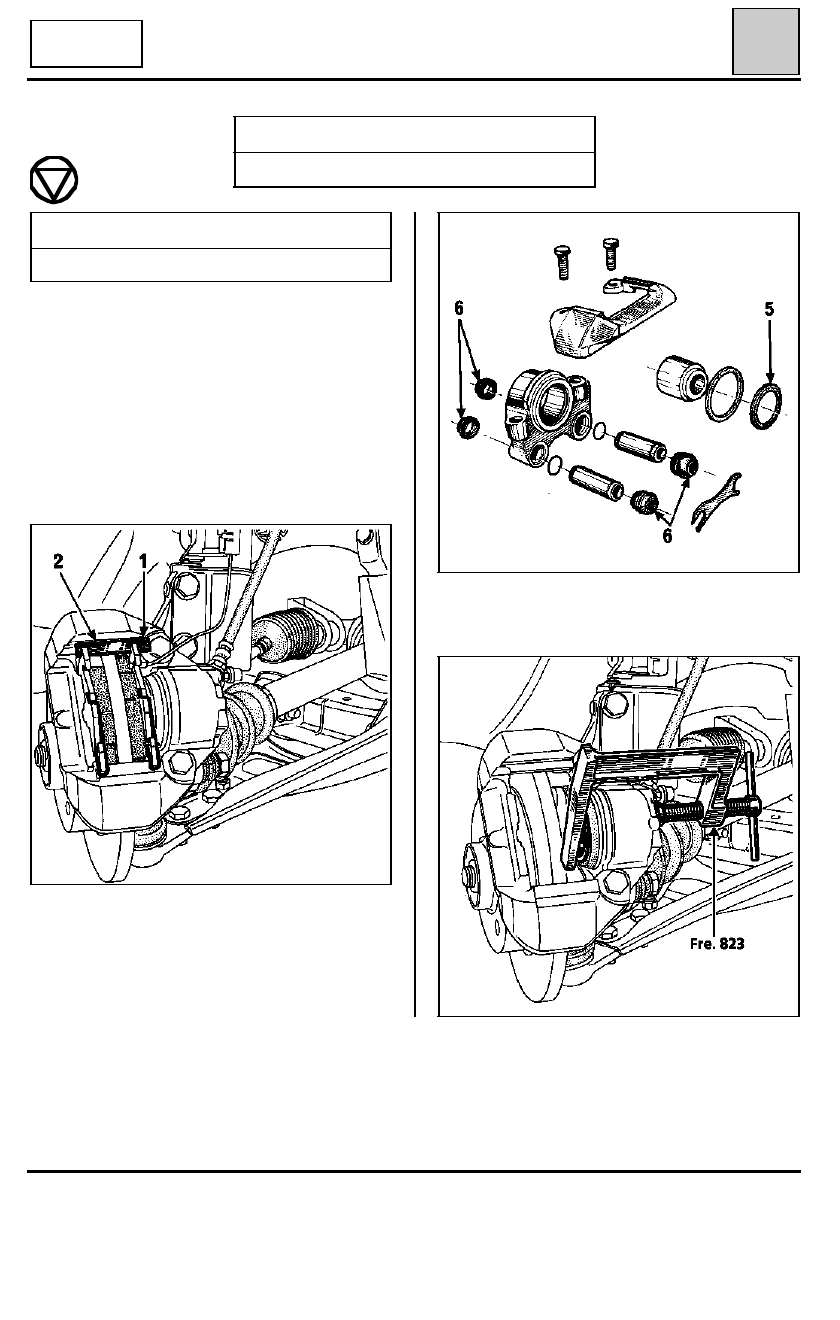

Controlar el estado del guardapolvos (5) y de los
fuelles (6) de protección de las deslizaderas de es-
tribo, sustituirlas si es necesario. En este caso, en-
grasar el extremo del pistón y las dos deslizaderas
tras haberlas limpiado con alcohol desnaturaliza-
do.

EXTRACCION

Desconectar el cable del testigo de desgaste.

Empujar el pistón haciendo deslizar con la mano
el estribo hacia el exterior.

Extraer :
-

la grapa (1),

-

la chaveta (2),

-

las pastillas.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Fre. 823

Empujador de pistón

PARES DE APRIETE (en daN.m)

Tornillos de ruedas

9

REPOSICION

Empujar el pistón del receptor, útil Fre. 823.

BENDIX
Serie IV

31

83491R

90147R

90148R

31-9

88 074

ELEMENTOS PORTADORES DELANTEROS

Pastillas de freno

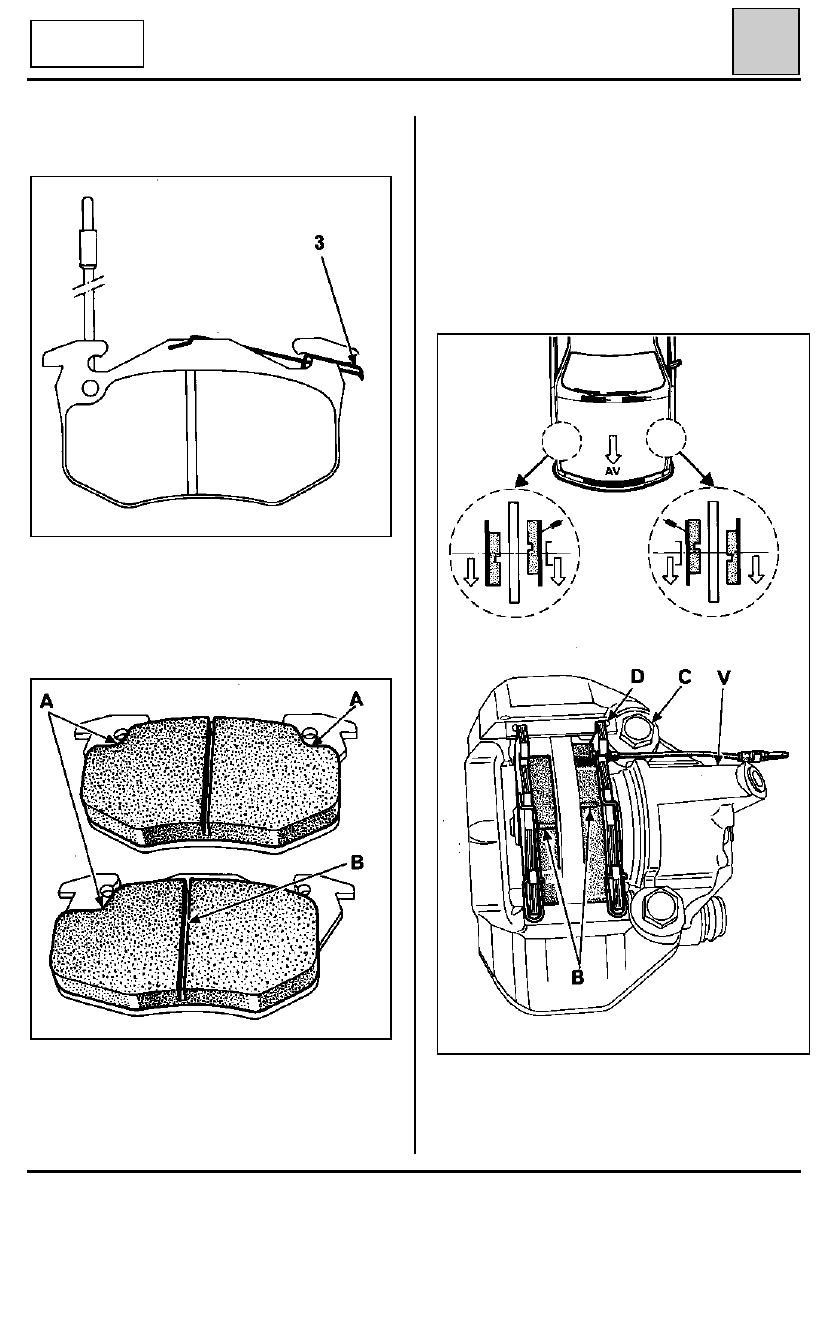

Colocar, sobre las pastillas nuevas, las dos horqui-
llas anti-ruido (3).

-

sentido de montaje :

- lado exterior, los patines y la ranura (B) es-

tán decalados hacia la parte delantera del
vehículo,

- lado interior, los patines y la ranura (B) es-

tán decalados hacia la parte trasera del ve-
hículo,

- los cables de los testigos de desgaste deben

estar del lado del tornillo de purga (V).

BENDIX
Serie IV

31

-

el patín decalado posee un solo reborde (A),
en lugar de dos para el patín simétrico.

-

la ranura (B) está descentrada con respecto al
patín simétrico,

NOTA :

 estos vehículos están equipados de pasti-

llas con patines decalados.

Particularidad de las pastillas con patines decala-
dos :

88244-1R

88219R

88220G

31-10

ELEMENTOS PORTADORES DELANTEROS

Pastillas de freno

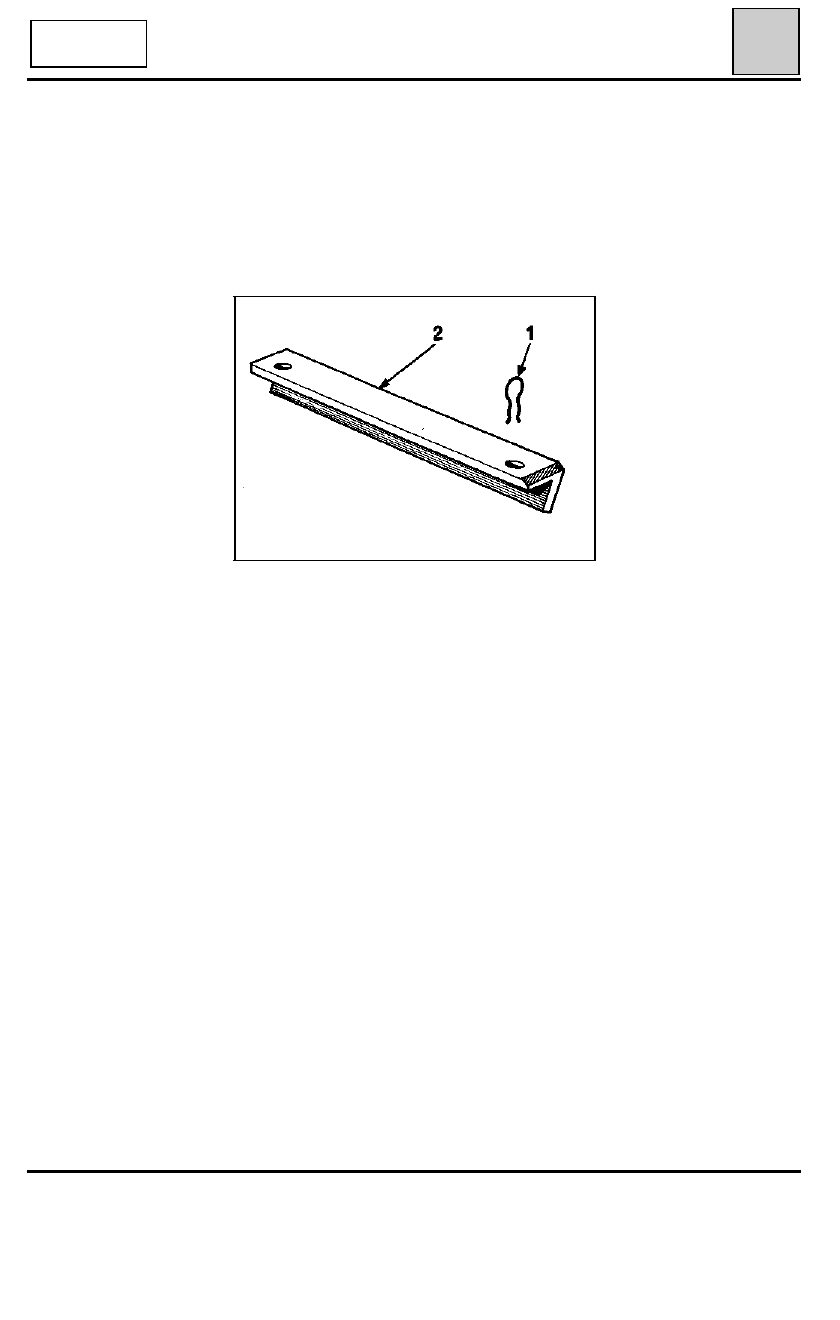

Posicionar las pastillas en el estribo y encajar la
chaveta (2).

Poner la grapa (1) (una sola grapa por estribo).

NOTA : la grapa se posiciona en (D) lado interior
del estribo, cerca del tornillo (C) de fijación de la
pinza.

Conectar el cable del testigo de desgaste.

Pisar varias veces el pedal de freno, con el fin de
poner el pistón en contacto con las pastillas.

BENDIX
Serie IV

31

82762R

31-11

ELEMENTOS PORTADORES DELANTEROS

Estribo de freno

Limpiar las piezas con alcohol desnaturalizado.

Sustituir todas las piezas defectuosas por piezas
de origen y proceder al montaje de la junta, del
pistón, del guardapolvos (y del junquillo de suje-
ción GIRLING).

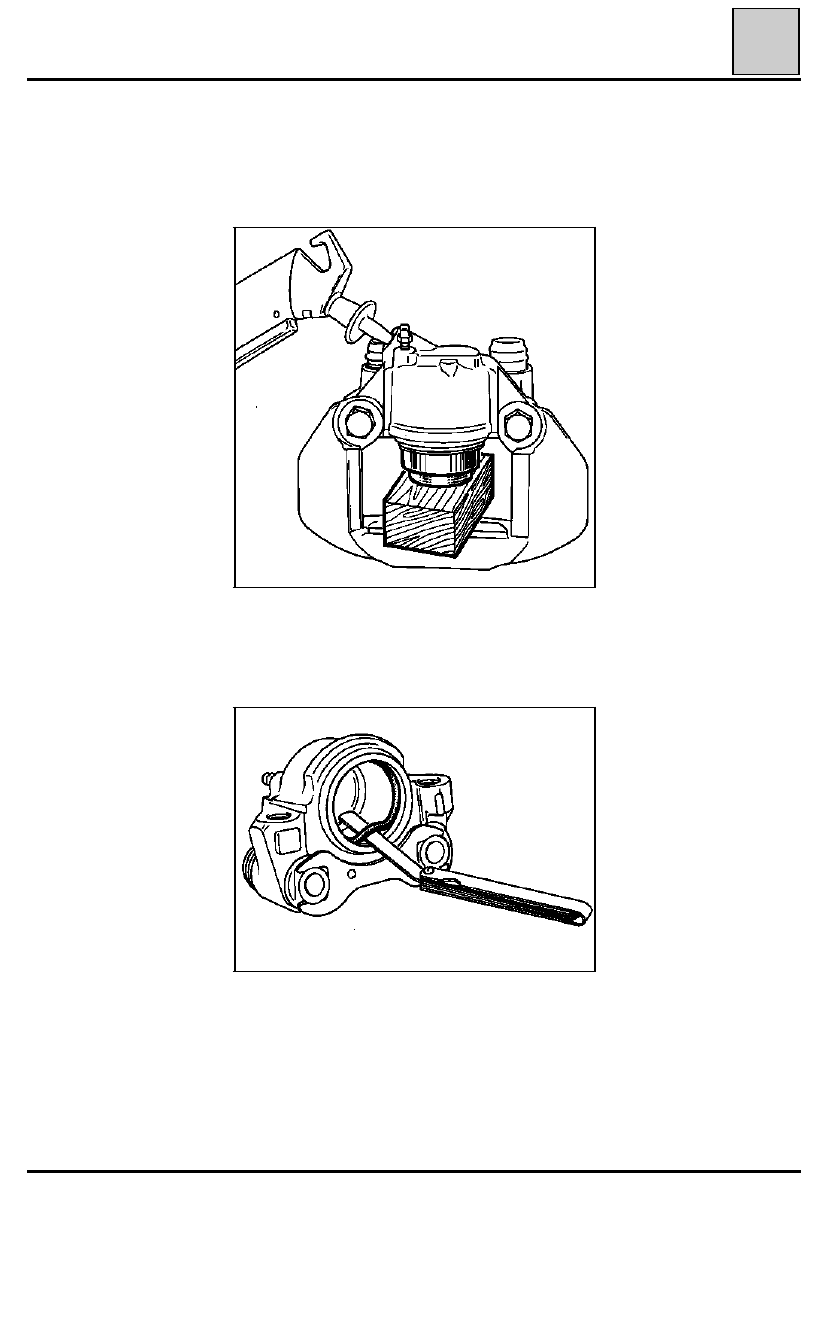

Con una lámina flexible de borde redondeado (ti-
po galga de espesores), sacar la junta de sección
rectangular de la garganta del estribo.

31

Sacar el pistón con aire comprimido, teniendo la
precaución de interponer un taco de madera en-
tre el estribo y el pistón, para evitar el deterioro
de este último : toda señal de choque en la falda
lo inutilizará.

85971S

85972S

31-12
