ELEMENTOS PORTADORES DELANTEROS

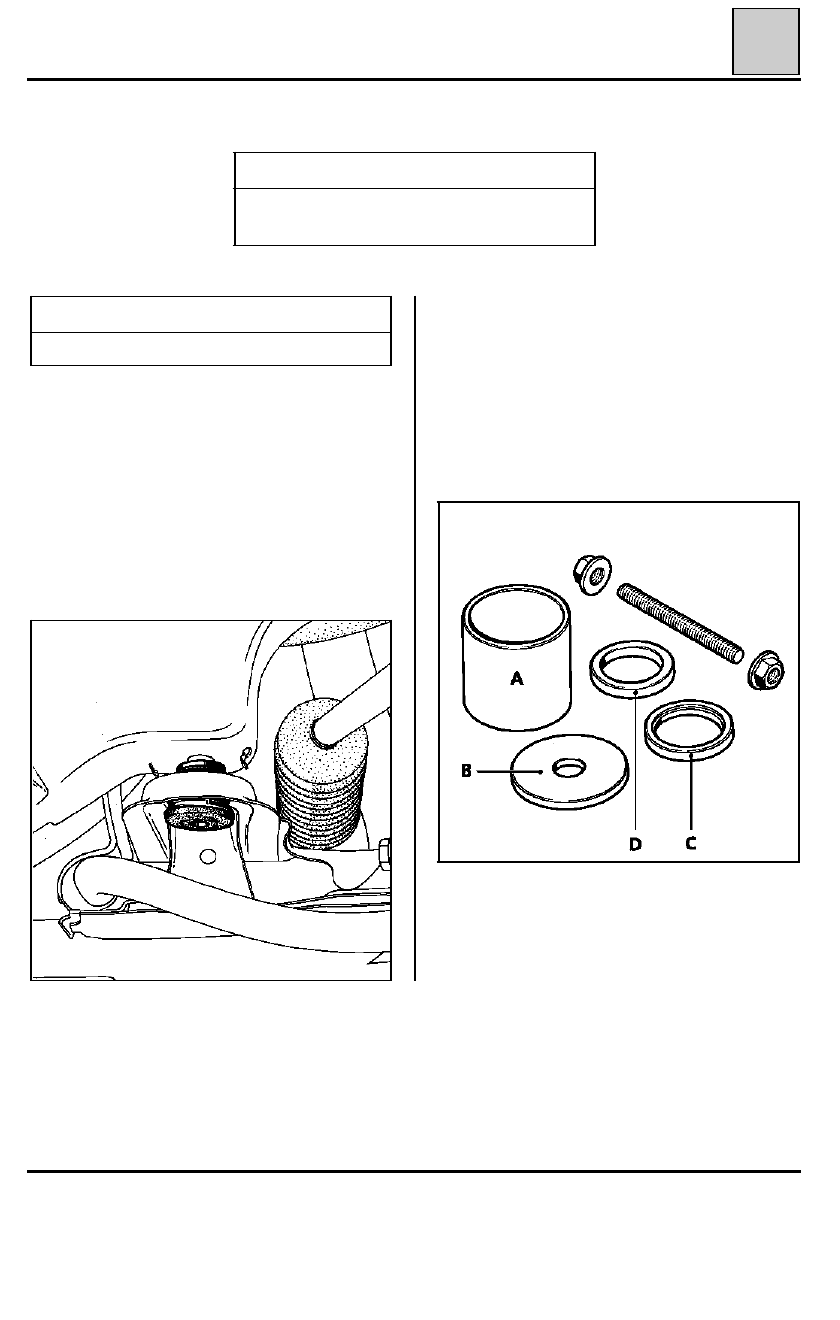

Cuna

PARES DE APRIETE (en daN.m)

Extracción del taco de unión en el vehículo.

Utilizar un elevador de cuatro columnas con toma
bajo casco.

Levantar la parte delantera del vehículo.

Quitar el tornillo trasero de la cuna, donde se
encuentra el taco de unión.

Aflojar sin retirar el segundo tornillo trasero.

Tornillos fijación trasera de la cuna

8,5

Composición del útil Mot. 1152 :

-

una varilla roscada con dos tuercas.

-

un tubo de extracción (A) con una arandela
(B),

-

un casquillo de apoyo con resalte (C).

-

un casquillo de apoyo  simple (D).

31

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot. 1152

Juego de útiles de extracción-

reposición del taco de unión

92708S

92774R

31-1

ELEMENTOS PORTADORES DELANTEROS

Cuna

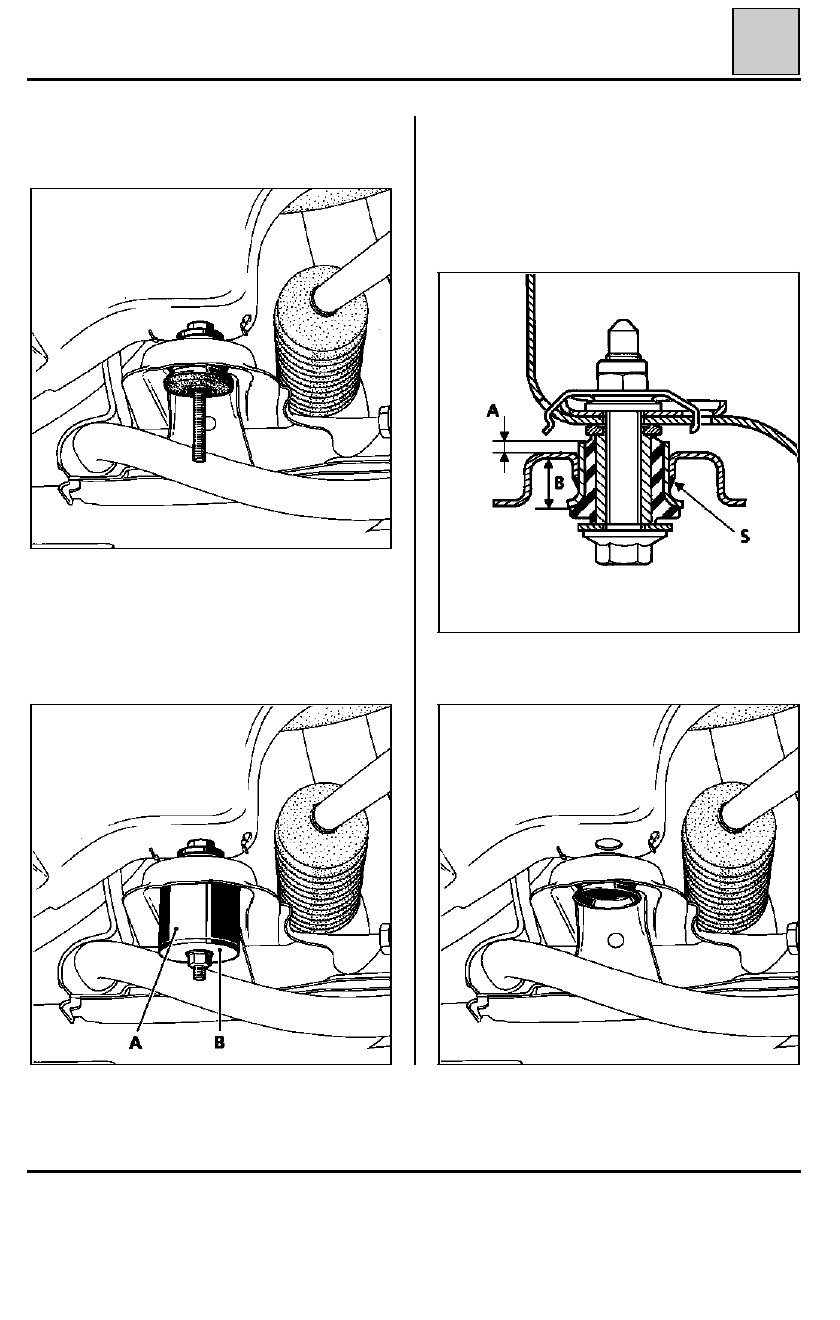

Intercalar una tuerca entre el taco y la carrocería y
después apretar la varilla roscada en dicho taco.

Posicionar el tubo de extracción (A) y la arandela
(B).

Extraer el taco de unión con ayuda de la segunda
tuerca.

Verificar que el casquillo con resalte de la cuna no
se haya movido al extraer el taco de unión.

Cota A = 3,5 mm ó B = 17 mm.

Si este casquillo se ha movido, volver a colocarlo y
realizar 2 cordones de soldadura en (S).

Taco de unión extraído.

31

92708-1S

92708-2R

92710R

92708-3S

31-2

ELEMENTOS PORTADORES DELANTEROS

Cuna

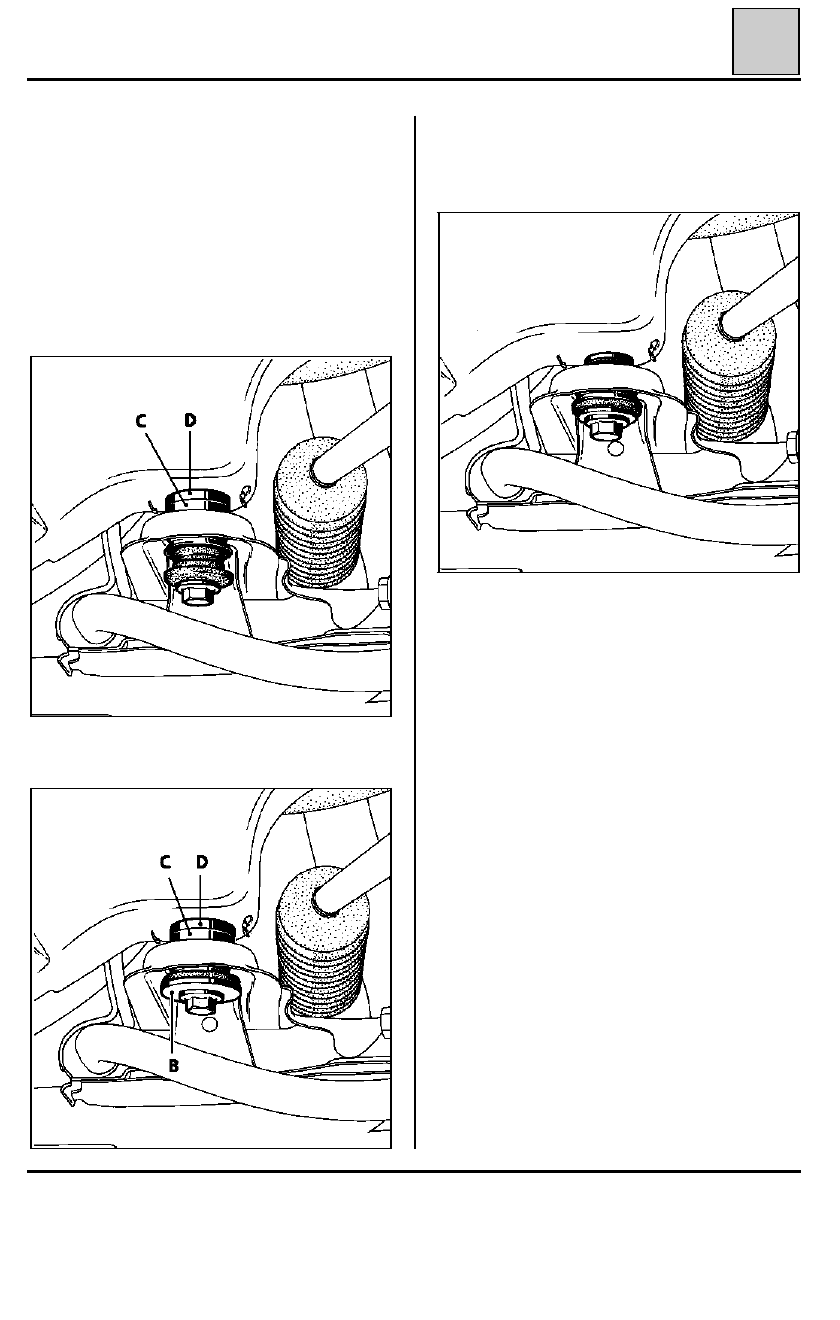

REPOSICION

Reposición del taco de unión en el vehículo.

Intercalar los dos casquillos entre la cuna y la ca-
rrocería.

Centrar el casquillo (C) gracias a su resalte y des-
pués el casquillo (D).

Untar el taco de unión con agua jabonosa, en-
mangar este último gracias al tornillo de la cuna.

Una vez enmangado el taco hasta la mitad,
intercalar la arandela (B).

Quitar el tornillo de la cuna, los casquillos (C) y (D).

Apretar los tornillos de la cuna al par de apriete
de 8,5 daN. m, con el taco de unión enmangado.

31

92708-4R

92708-5R

92708-6S

31-3

ELEMENTOS PORTADORES DELANTEROS

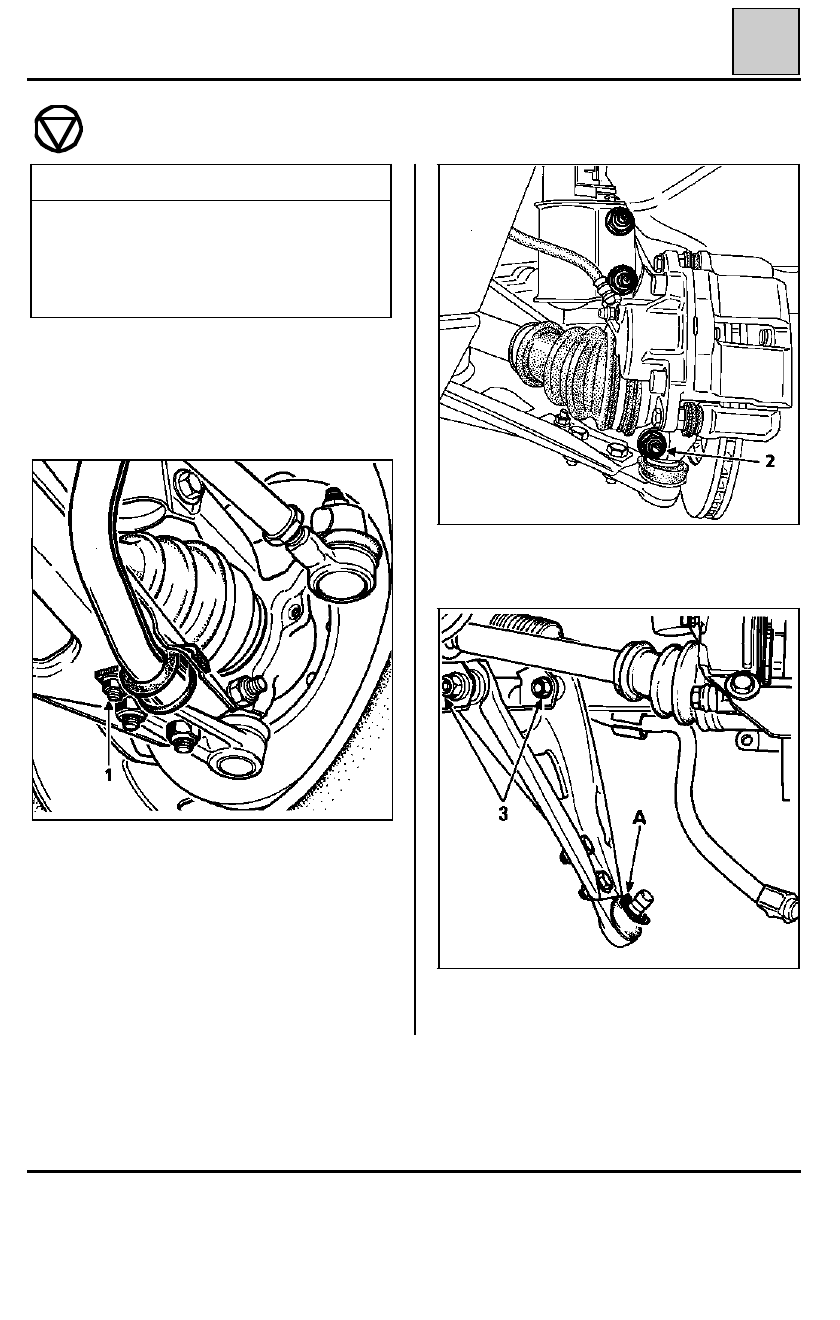

Brazo inferior

PARES DE APRIETE (en daN.m)

EXTRACCION

Con el vehículo en el suelo, extraer los apoyos (1)
de la barra estabilizadora sobre los brazos inferio-
res.

Tuercas de pala inferior sobre cuna

9

Tuercas de chaveta sobre porta-mangueta

5,5

Tuercas apoyos de la barra estabilizadora

3,5

Tuerca de la rótula inferior

7,5

Tornillos de ruedas

9

Sacar la barra estabilizadora por abajo.

Con el vehículo sobre borriquetas, extraer :

-

la tuerca y la chaveta (2),

-

los dos bulones de fijación (3) del brazo sobre
la cuna,

-

el brazo.

31

85886R

90130R

85875R

31-4
