CAJA DE VELOCIDADES MECANICA

Caja de velocidades (Extracción-Reposición)

21

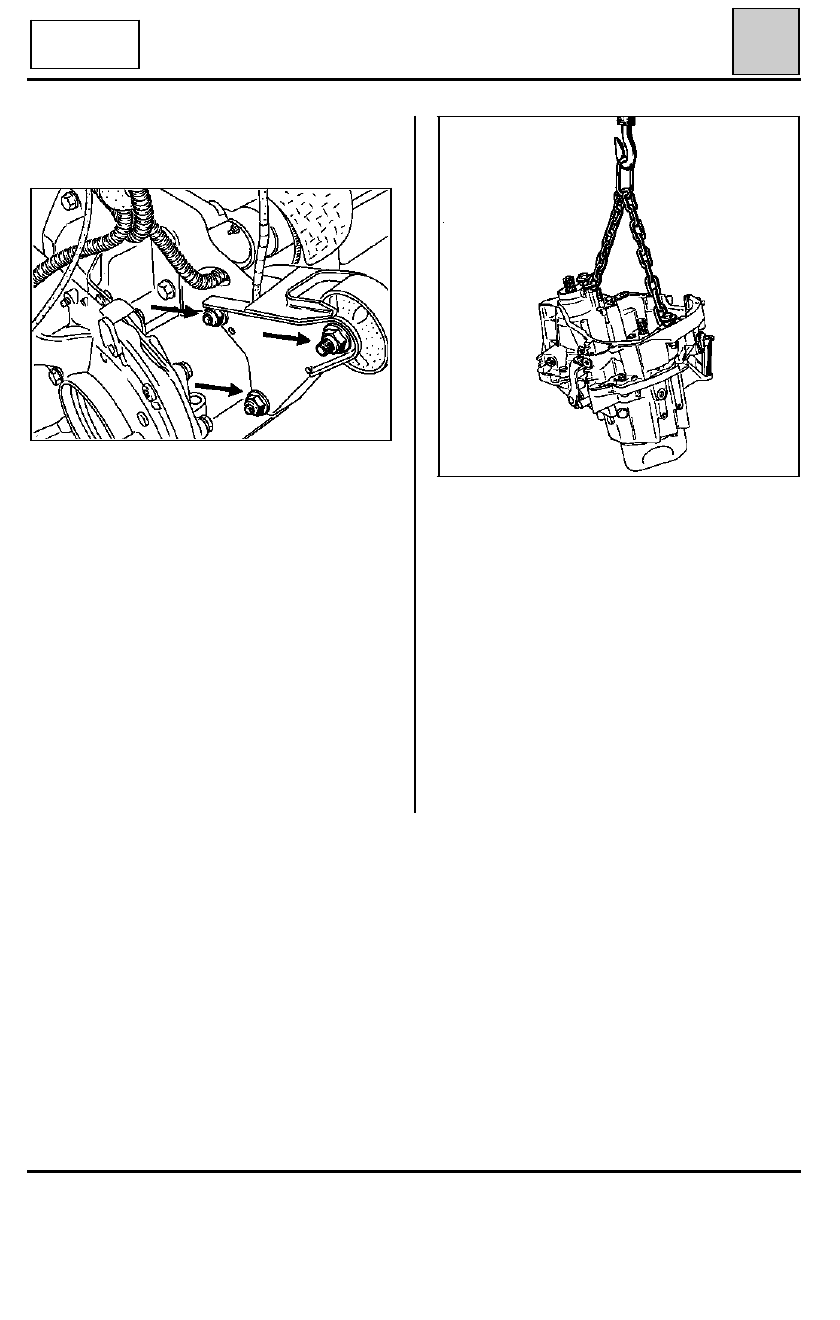

Retirar los tres bulones de fijación del soporte cen-
tral trasero y recular éste al máximo.

92108R1

NOTA : para facilitar la extracción de los tornillos,
levantar ligeramente la caja de velocidades me-
diante un gato de órganos.

Desacoplar la caja del motor, pasando el cárter de
5

a

 entre el larguero del vehículo y la cuna del mo-

tor.

Levantar el motor.

Pivotar ligeramente hacia la parte delantera de la
caja para liberar la parte puente y después retirar
la caja de cambios del vehículo.

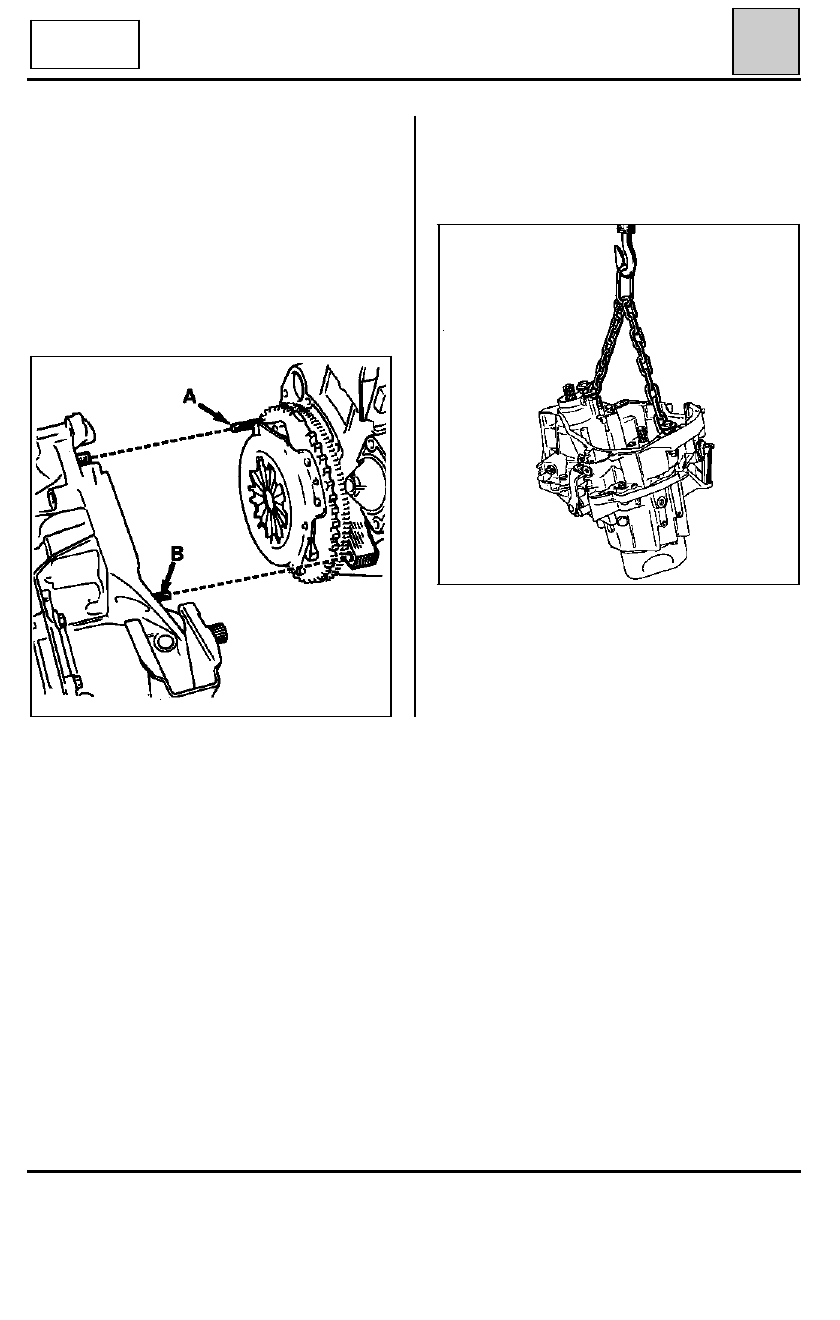

Una vez desacoplada la caja de velocidades del
motor, enganchar dicha caja a una grúa de taller,
fijando los amarres en lugar de dos tornillos del
contorno de caja.

92903S

Motorización

C

21-13

CAJA DE VELOCIDADES MECANICA

Caja de velocidades (Extracción-Reposición)

21

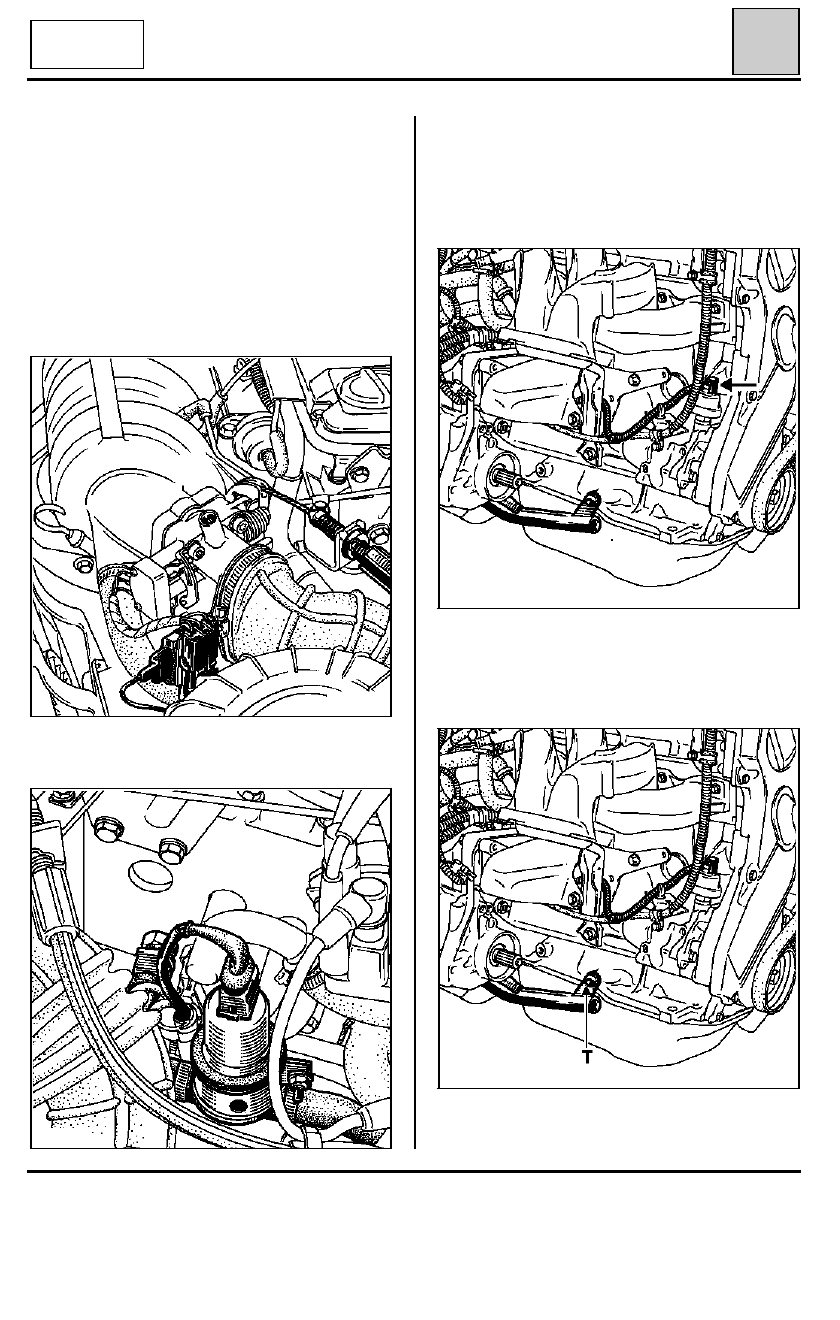

Extraer el soporte de la válvula de regulación de
ralentí.

Desconectar los cables del motor de arranque y de
la sonda de presión de aceite.

EXTRACCION

La caja de velocidades se extrae sola.

Extraer el radiador, tras haber vaciado el circuito
de refrigeración.

Para soltar el cableado, desconectar los conectores
de :
-

el módulo de potencia de encendido,

-

la caja mariposa,

Aflojar los dos tornillos de fijaciones laterales del
tirante motor-caja, lado motor de arranque torni-
llo (T) de estrella, mediante una llave apropiada.

Motorización

E

92817S

-

la válvula de regulación de ralentí.

92904R1

92826S

92904R

21-14

CAJA DE VELOCIDADES MECANICA

Caja de velocidades (Extracción-Reposición)

21

Una vez desacoplada la caja de velocidades del
motor, enganchar dicha caja a una grúa de taller,
fijando los amarres en lugar de dos tornillos del
contorno de caja.

Desconectar los conectores del motoventilador y
del termocontacto.

Aflojar las fijaciones del radiador y desplazarlo ha-
cia la derecha (sin retirar las tuberías), proteger las
aletas con un cartón.

Retirar los espárragos (A) y (B) con una tuerca y
una contra-tuerca, empleando una llave acodada
y un trinquete de rótula.

Motorización

E

92903S

86308R1

21-15

CAJA DE VELOCIDADES MECANICA

Caja de velocidades (Extracción-Reposición)

21

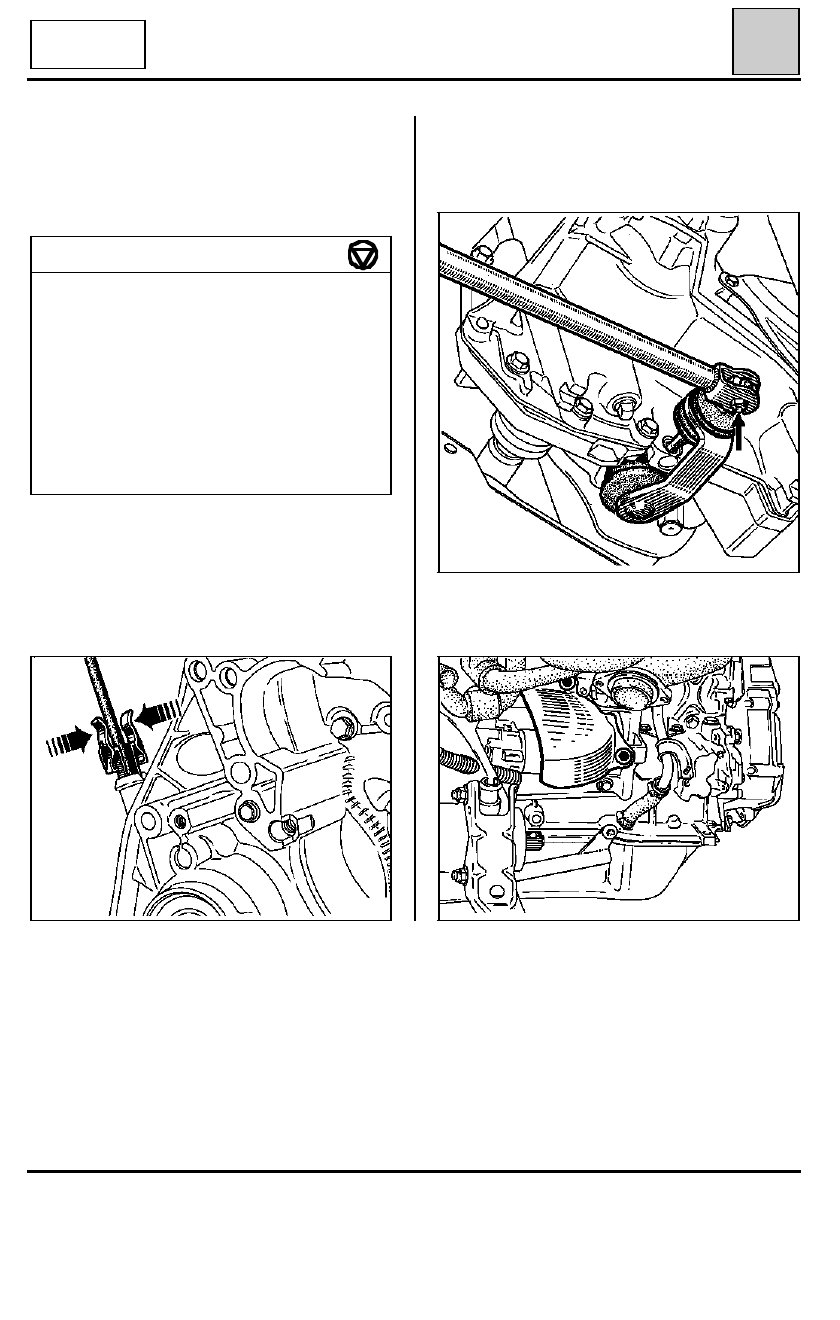

Desacoplar el mando de las velocidades a la altura
de la palanca de salida de caja, tras haber sacado
el fuelle de protección.

Motorización

F

No se puede extraer la caja de velocidades sola. Es
necesario extraer previamente el conjunto motor-
caja de velocidades (consultar el capítulo 10) y
desacoplarlos a continuación.

85966R

98865R2

Extraer la chapa del motor de arranque.

Tornillos fijación de la suspensión pendular
sobre caja de velocidades

3,5

Tuercas y tornillos de fijación cárter
embrague sobre motor

5

Tornillos de fijación del elemento de
protección del embrague

2,5

Tapón de vaciado

1,8

Tapón de llenado

0,15

Tornillos de fijación del fuelle de la
transmisión izquierda

2,5

PARES DE APRIETE (en daN.m)

Extracción (Particularidades)

Fijación cable del taquímetro. Pinzar las lengüetas
(flechas) y retirar el cable.

93902S
