CAJA DE VELOCIDADES MECANICA

Caja de velocidades (Extracción-Reposición)

EXTRACCION

La caja se puede extraer sola.

Colocar el vehículo en un elevador de dos colum-
nas.

Desconectar la batería.

Extraer las ruedas delanteras.

Lado izquierdo del vehículo

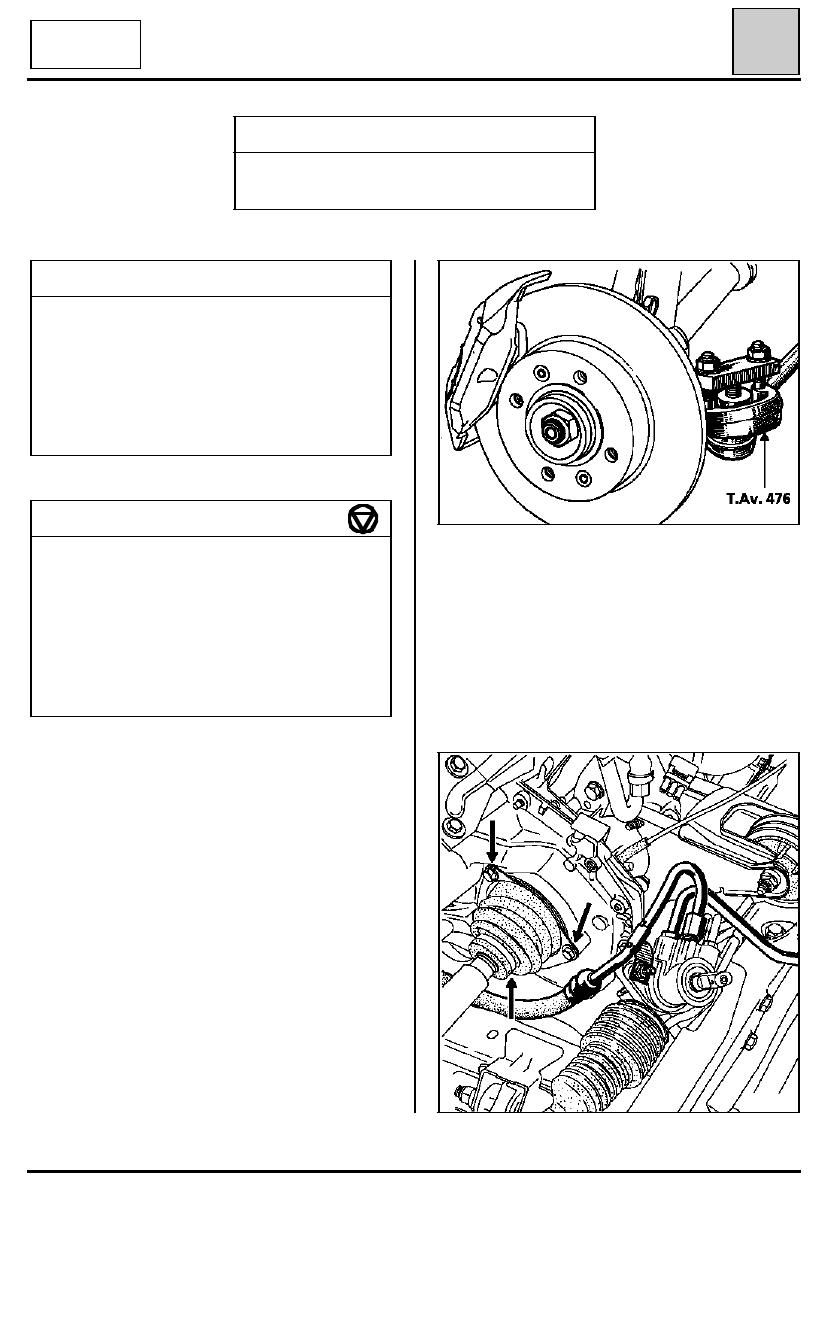

Extraer :
-

la rótula de la bieleta de dirección mediante el
útil T.Av. 476.

UTILLAJE ESPECIALIZADO INDISPENSABLE

B.Vi. 31-01

Juego de espigas

T.Av. 476

Extractor de rótulas

21

Tornillos fijación de los estribos de frenos

10

Bulones fijación pie de amortiguadores

11

Tuerca de rótula de dirección

3,5

Tuerca de chaveta en porta-mangueta

5,5

Tornillos de fijación de los soportes

4 à 5

Tornillos de ruedas

8

Tornillos fijación del fuelle de transmisión
izquierda

2,5

PARES DE APRIETE (en daN.m)

Motorización

C

85965R

- los tres tornillos de fijación del fuelle de trans-

misión.

- los dos tornillos de fijación del estribo, fijando

el estribo al muelle de la suspensión para evitar
que el flexible se quede tirante,

- el cárter de protección (lateral).

92122R2

Loctite FRENBLOC

Tornillo de fijación del estribo de freno

RHODORSEAL 5661

Extremos de los pasadores de transmisión

MOLYKOTE "BR2"

Acanaladuras del árbol de embrague y del
planetario

21-9

CAJA DE VELOCIDADES MECANICA

Caja de velocidades (Extracción-Reposición)

- el conjunto transmisión porta-manguetas, libe-

rándolo de la rótula inferior,

21

Motorización

C

Lado derecho del vehículo

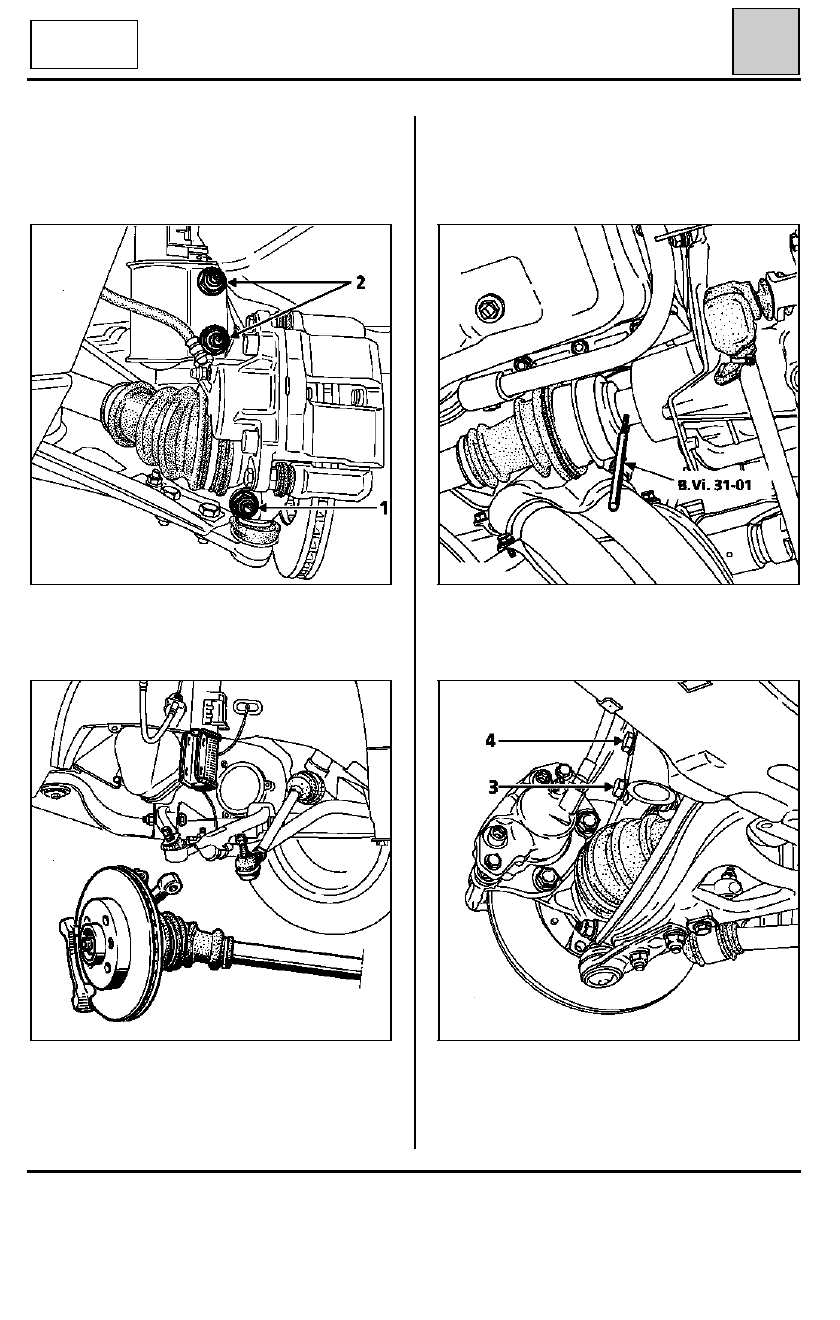

Extraer los pasadores de la transmisión mediante
el útil B.Vi. 31-01

90130R2

Extraer :
- los 2 bulones (2) de fijación del pie del amorti-

guador,

- la tuerca y la chaveta (1),

Verificar que los rodillos de la transmisión no sal-
gan con la mano. Si éste fuera el caso, controlar en
el montaje que las agujas no se hayan caído den-
tro de la caja.

Aflojar el bulón inferior (3) del pie del amortigua-
dor y extraer el bulón superior (4).

91758R4

Bascular el porta-manguetas y desacoplar la trans-
misión.

90311S

91755R

21-10

CAJA DE VELOCIDADES MECANICA

Caja de velocidades (Extracción-Reposición)

Aflojar :
-

los dos tornillos de fijación sobre el motor,

-

la chapa de protección del embrague,

-

el mando de las velocidades.

21

Motorización

C

92028R2

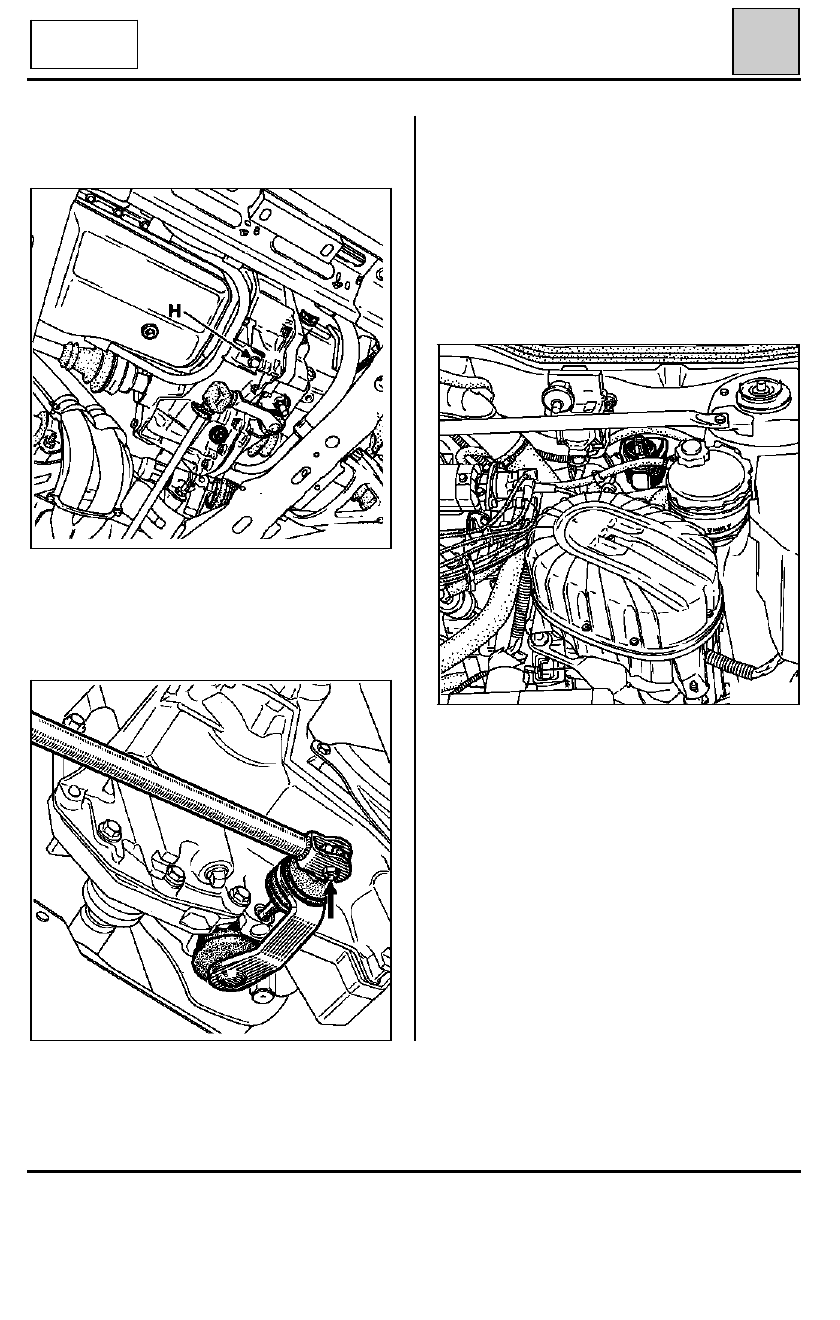

Bajo el vehículo,

 quitar el tornillo (H) del tirante

motor - caja.

Desconectar :
-

los cables del motor de arranque,

-

el conector del contactor de las luces de mar-
cha atrás,

Vehículo equipado de la dirección asistida, extraer
las dos abrazaderas de fijación de los tubos de la
dirección asistida sobre la caja.

Extraer :
-

la caja del filtro de aire y su soporte,

- el captador A.E.I.,
- los tornillos del contorno de la caja y del motor

de arranque.

92031S

85966R

21-11

CAJA DE VELOCIDADES MECANICA

Caja de velocidades (Extracción-Reposición)

21

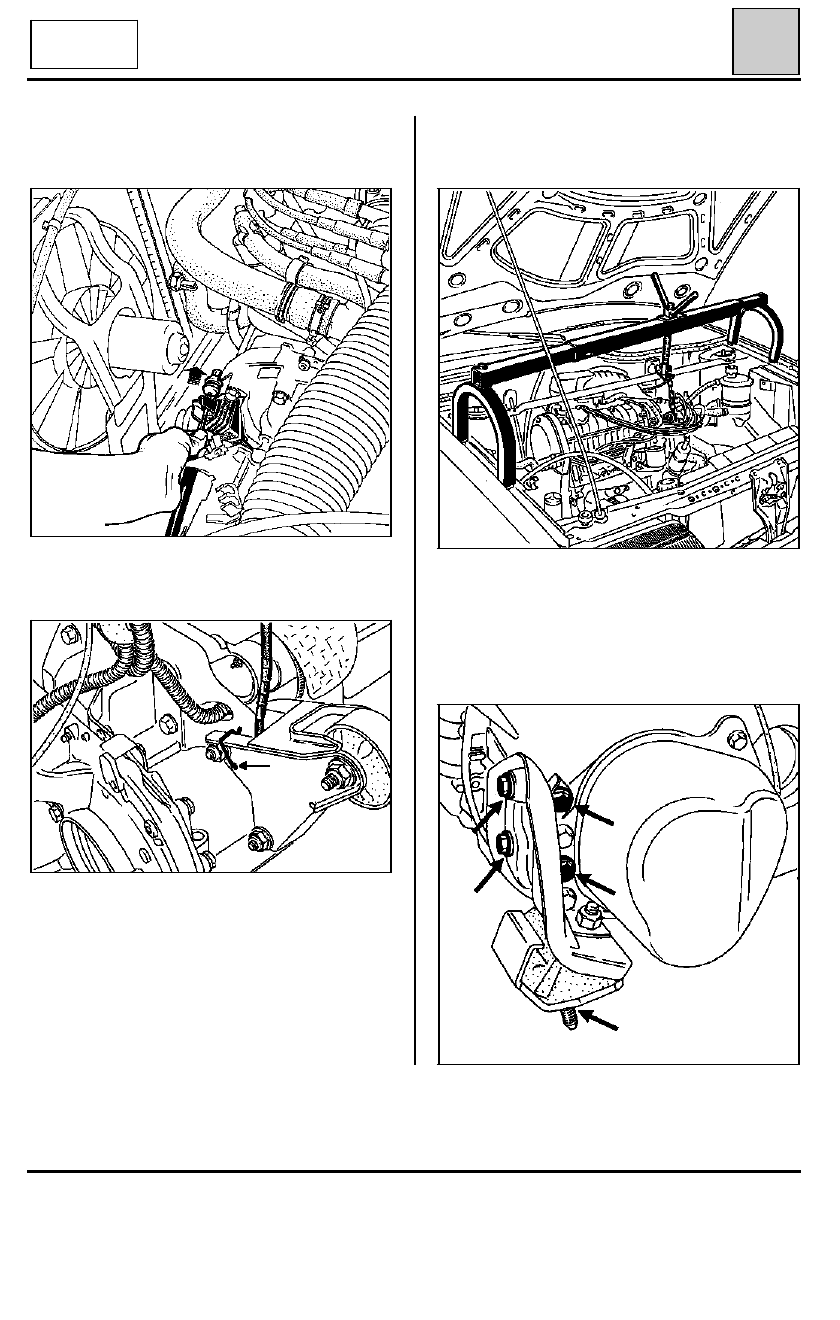

Levantar el motor, mediante un útil reservado pa-
ra este uso (ejemplo: Desvil 300B).

89204S

Desconectar :
-

el cable del embrague,

92110S

Motorización "gasolina" todos los tipos

Extraer :
-

el soporte delantero,

-

la trenza de masa.

Motorización

C

- la horquilla y el cable del taquímetro.

92108-1R1

92112R

21-12
