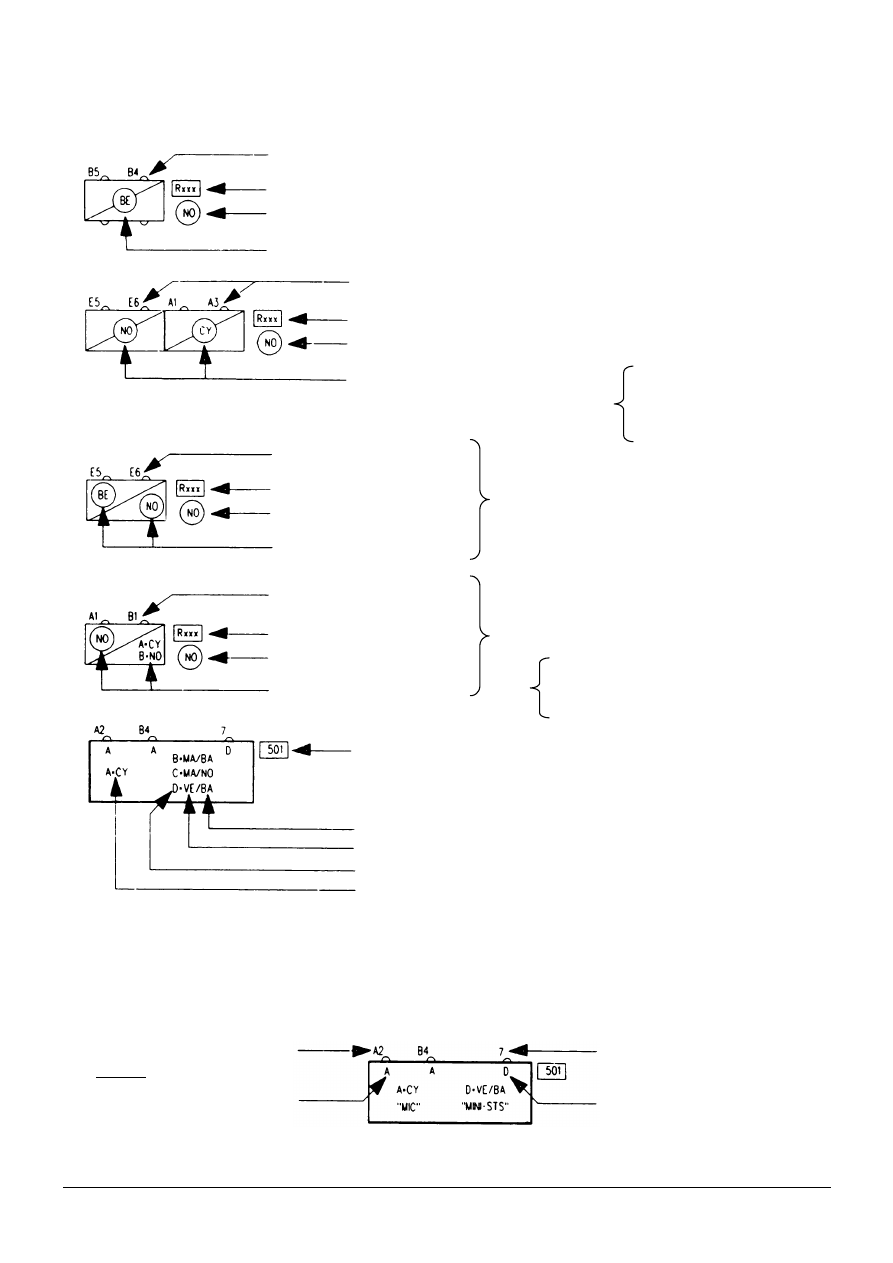

ИСПОЛЬЗУЕМЫЕ НА СХЕМАХ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ СОЕДИНЕНИЙ НЕКОТОРЫЕ ЭЛЕКТРОННЫЕ БЛОКИ СНАБЖЕНЫ РАЗЪЕМАМИ «MINI-STS» НА СХЕМАХ ВО ВСЕХ СЛУЧАЯХ УКАЗАН ЦВЕТ ВИЛОЧНОЙ ЧАСТИ И ЦВЕТ РОЗЕТОЧНОЙ ЧАСТИ ИСПОЛЬЗУЕМОГО РАЗЪЕМА например, D = VE/BA. VE = ЦВЕТ ВИЛОЧНОЙ ЧАСТИ BA = ЦВЕТ РОЗЕТОЧНОЙ ЧАСТИ ИСПОЛЬЗУЕМОГО РАЗЪЕМА В ПРИВЕДЕННЫМ ВЫШЕ ПРИМЕРЕ В ОДНОМ И ТОМ ЖЕ ЭЛЕКТРОННОМ БЛОКЕ ИСПОЛЬЗУЮТСЯ РАЗЪЕМЫ «MINI-STS» И РАЗЪЕМ «MIC» A = CY. В ЭТОМ СЛУЧАЕ «А» ОБОЗНАЧАЕТ ЦВЕТ РАЗЪЕМА, А ОБЫЧНЫЙ НОМЕР КОНТАКТА УКАЗАН НА СХЕМЕ: A1, A2, B4, B6 и т. д. № КОНТАКТОВ № СОЕДИНЕНИЯ ЦВЕТ МОДУЛЯ (ОДИНАКОВЫЙ С ОБЕИХ СТОРОН) № КОНТАКТОВ № РАЗЪЕМА ЦВЕТА МОДУЛЕЙ ДЛЯ ДАННОЙ ФУНКЦИИ ИСПОЛЬЗУЮТСЯ ДВА РАЗЛИЧНЫХ МОДУЛЯ 1 ЧЕРНЫЙ В СТОРОНУ 1 ЧЕРНОГО 1 ПРОЗРАЧНОГО № КОНТАКТОВ № РАЗЪЕМА ЦВЕТ ДЕРЖАТЕЛЯ МОДУЛЯ ЦВЕТА МОДУЛЕЙ № КОНТАКТОВ № РАЗЪЕМА ЦВЕТА МОДУЛЕЙ ПОКАЗАННЫЙ МОДУЛЬ (NO) ЗАКРЕПЛЕН И РАСПОЛОЖЕН РЯДОМ СО СЪЕМНЫМ МОДУЛЕМ (ВЕ), КОТОРЫЙ МОЖЕТ ИМЕТЬ ДРУГОЙ ЦВЕТ, например, СОЕДИНЕНИЯ В ДВЕРЯХ В ЭТОМ СЛУЧАЕ МОДУЛИ ЧЕРНОГО ЦВЕТА НЕСЪЕМНЫЕ И РАСПОЛОЖЕНЫ НАПРОТИВ СЪЕМНЫХ МОДУЛЕЙ. КАЖДЫЙ МОДУЛЬ ИМЕЕТ СОБСТВЕННОЕ БУКВЕННОЕ ОБОЗНАЧЕНИЕ КОНТАКТА. например, A = CY МОЖЕТ ИМЕТЬ ОБОЗНАЧЕНИЕ A1. A2, A3, и т. д., а B = NO МОЖЕТ ИМЕТЬ ОБОЗНАЧЕНИЕ B1, B2, B3, и т. д. № ПРИБОРА ЦВЕТ РАЗЪЕМА КОД ЦВЕТА № КОНТАКТОВ КОД ЦВЕТА № КОНТАКТОВ ПРИМЕР: |
