Электросхемы Renault Megane Scenic - часть 1

RENAULT

Принципиальные электросхемы

Renault Megane Scenic

1998

модельный год

Техническая нота 8131A

Содержание

Стр.

Состав сборников принципиальных электросхем.................................................................................................

2

Основные условные обозначения, используемые в схемах электрооборудования ..........................................

3, 4

ОБЩИЕ СВЕДЕНИЯ ...............................................................................................................................................

5

–

Пояснения к монтажным схемам ....................................................................................................................

6

–

Пояснения к схемам разъемов .......................................................................................................................

7, 8

–

Используемые на схемах условные обозначения соединений ....................................................................

9

–

Цвет проводов и их обозначение....................................................................................................................

10

–

Схема поиска неисправностей........................................................................................................................

11

–

Инструмент и приспособления........................................................................................................................

12

ПЕРЕЧЕНЬ СОКРАЩЕНИЙ ....................................................................................................................................

13-20

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ ЭЛЕКТРООБОРУДОВАНИЯ .......................................................................................

21-27

ПЕРЕЧЕНЬ ПРОМЕЖУТОЧНЫХ РАЗЪЕМОВ СОЕДИНЕНИЯ ЖГУТОВ ПРОВОДОВ .......................................

28-30

ТОЧКИ СОЕДИНЕНИЯ С «МАССОЙ» ...................................................................................................................

30

ПРЕДМЕТНЫЙ УКАЗАТЕЛЬ ...................................................................................................................................

31, 32

МОНТАЖНЫЕ ЭЛЕКТРОСХЕМЫ...........................................................................................................................

32-142

ПРЕДОХРАНИТЕЛИ................................................................................................................................................

143-145

ЦЭКБС......................................................................................................................................................................

146-148

КОММУТАЦИОННЫЙ БЛОК В МОТОРНОМ ОТСЕКЕ ..........................................................................................

149

ПРЕДОХРАНИТЕЛИ В МОТОРНОМ ОТСЕКЕ .......................................................................................................

150

МЕСТА СОЕДИНЕНИЯ С «МАССОЙ» ...................................................................................................................

151, 152

УКАЗАТЕЛЬ НАЗНАЧЕНИЯ РАЗЪЕМОВ...............................................................................................................

153-158

СХЕМЫ РАЗЪЕМОВ................................................................................................................................................

159-401

СХЕМЫ ПРОКЛАДКИ ЖГУТОВ ПРОВОДОВ.........................................................................................................

402-436

77 11 199 133

Русское издание

«Методы  ремонта,  рекомендуемые  изготовителем  в  настоящем  документе,  соот-

ветствуют  техническим  условиям,  действительным  на  момент  составления  руко-

водства.  В  случае  внесения  конструктивных  изменений  в  изготовление  деталей,

узлов,  агрегатов  автомобиля  данной  модели,  методы  ремонта  могут  быть  также

соответственно изменены».

Все авторские права принадлежат Renault.

Воспроизведение или перевод, в том числе частичные, настоящего документа, равно
как и использование системы нумерации запасных частей, запрещены без
предварительного письменного разрешения Renault.

©

Renault S. A 1998

СОСТАВ СБОРНИКОВ ПРИНЦИПИАЛЬНЫХ ЭЛЕКТРОСХЕМ

В сборники принципиальных электросхем включены следующие разделы:

1)

Пример принципиальной схемы какой-либо системы с символом:

2)

Алфавитный указатель функций.

3)

Список сокращений.

4)

Перечень элементов и соединений.

5)

Принципиальные схемы, начинающиеся с цепей питания отрицательным и положительным
напряжением, затем схемы функций в алфавитном порядке (во французском издании).

6)

Иллюстрации расположения предохранителей и перечни защищаемых цепей.

7)

Схемы точек соединения с «массой».

8)

Пронумерованный перечень разъемов и соединений с их описанием и номерами схем, на которых
они показаны

9)

Схемы разъемов.

10)

Схемы прокладки жгутов проводов

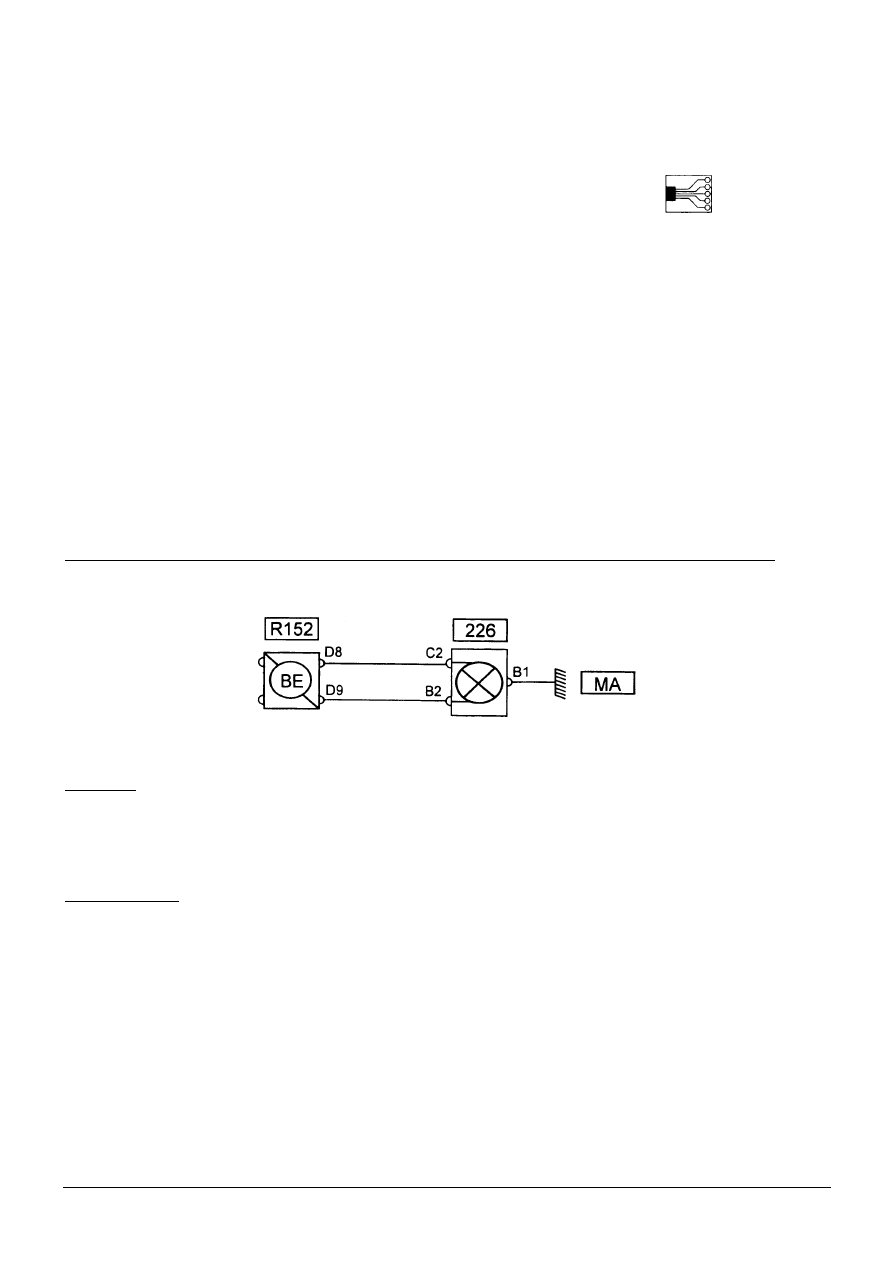

ПРОВЕРКА ЦЕЛОСТНОСТИ И ИЗОЛЯЦИИ ПРОВОДОВ С ПОМОЩЬЮ МУЛЬТИМЕТРА.

ПРИМЕР:

Отсоедините оба конца проверяемого провода (между точками R152 и 226).

Проверьте целостность цепи между D8 и С2.

ПРИМЕЧАНИЕ
Очень малая величина сопротивления, например, 0.2 Ом, является ненормальной. Ею можно пренебречь.

Для проверки сопротивления изоляции присоедините один из проводов прибора к точке D8 на R152 или
C2, а другой провод — к В2 на 226, затем к «массе».

Правильное показание: R =

∞

Отклонение от нормы указывает на повреждение изоляции либо на короткое замыкание провода на
«массу» или другой провод.

Данная проверка производится для поиска места короткого замыкания или утечки через другой провод.

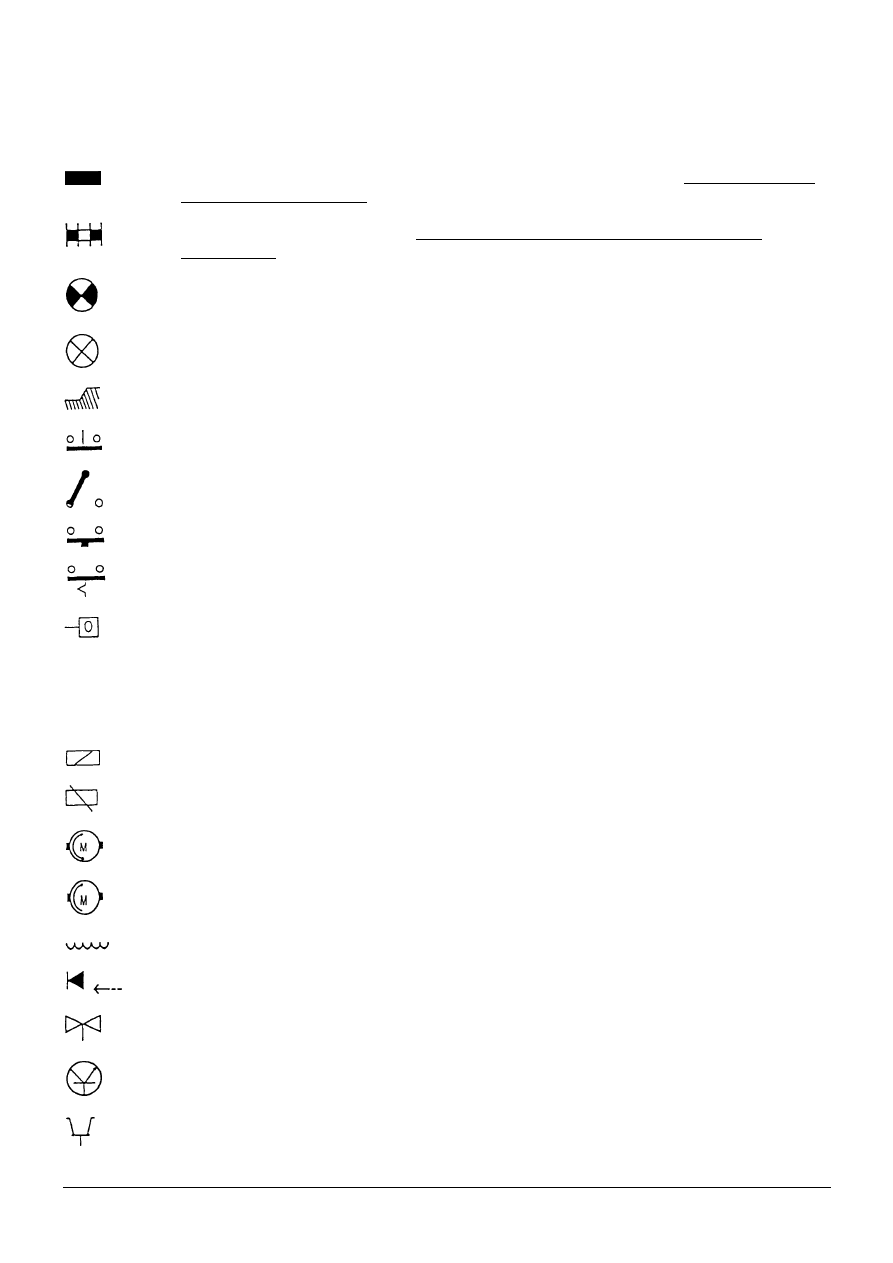

ОСНОВНЫЕ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ

Точка сращивания проводов: сращивание пайкой нескольких проводов, находящихся под
одинаковым напряжением

Клеммная колодка: может иметь несколько соединений, находящихся под разным
напряжением (в данном случае 2)

Сигнальная лампа (например, давления масла, температуры охлаждающей жидкости и
т. п.)

Лампа (например, плафона, света заднего хода и т. п.)

Механический упор (например, выключателя плафона в стойке двери и т. п.)

Подвижный контакт (выключатель и т. п.)

Подвижный контакт (переключателя, реле и т. п.)

Кнопочный выключатель (звукового сигнала и т. п.)

Выключатель с выдержкой времени (обогрева заднего стекла и т. п.)

Датчики:

P давления (например, давления масла)
N уровня (например, уровня масла)
T температуры
V скорости
0 содержания кислорода
D расхода

Обмотка реле

Аналоговый датчик (переменный резистор)

Электродвигатель с двумя направлениями вращения

Электродвигатель с одним направлением вращения

Обмотка нереверсивного электродвигателя (генератор и т. п. )

Диод (стрелкой показано направление тока)

Электромагнитный клапан

Обозначение электронного блока

Обозначение электронного блока

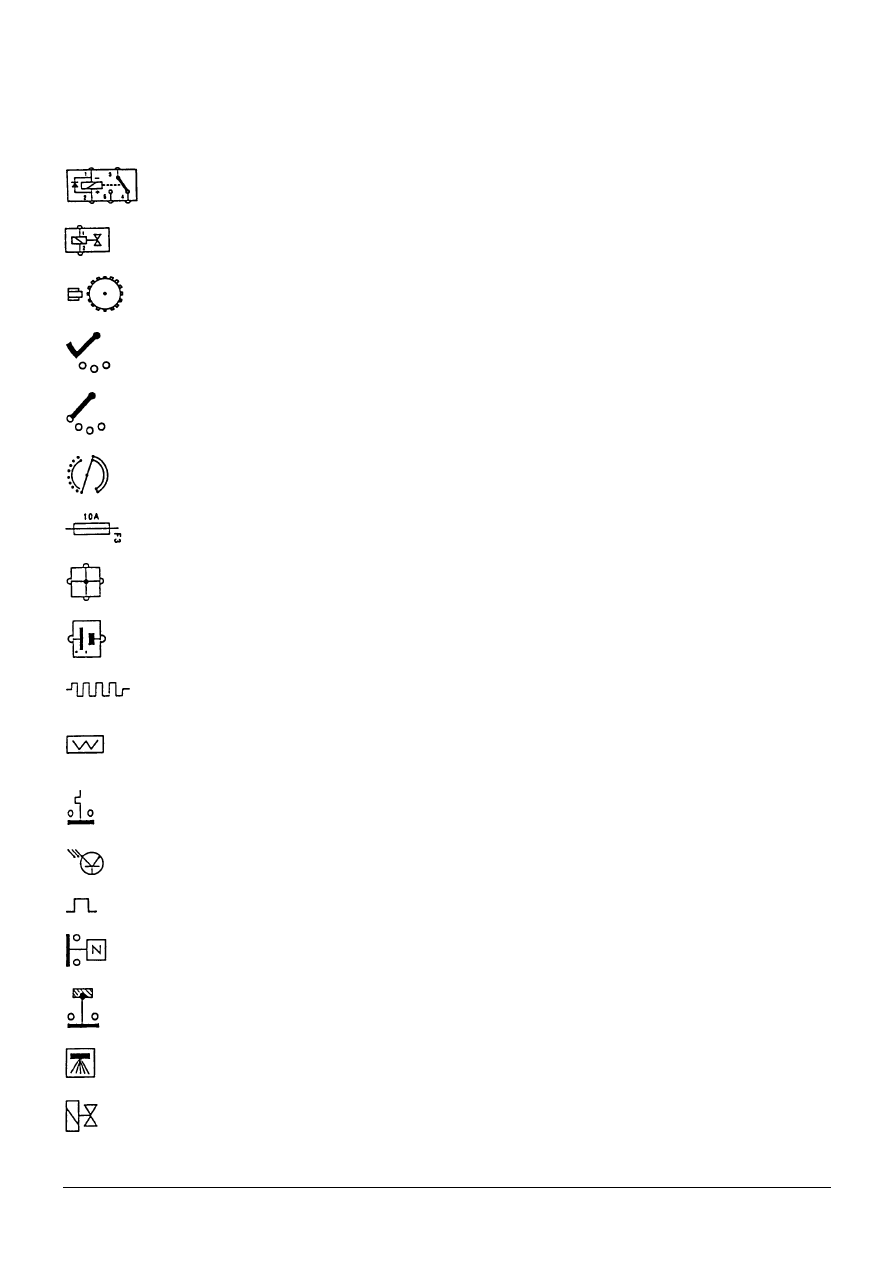

ОСНОВНЫЕ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ

Реле

Электромагнитный клапан

Датчик сигнала (например, датчик ВМТ)

Поворотный выключатель (например, выключатель противоугонной защиты)

Поворотный переключатель (например, системы вентиляции и отопления)

Поворотный переключатель (например, управления кондиционером)

Плавкий предохранитель с указанием номинального тока

Шунтирующая коробка

Аккумуляторная батарея

Нагревательный элемент, нагревательный резистор (например, свечи предпускового
подогрева)

Нагревательный элемент, нагревательный резистор (например, свечи предпускового
подогрева)

Термовыключатель

Приемник инфракрасного сигнала

Выдержка времени или сигнал

Датчик уровня (например, датчик уровня тормозной жидкости)

Поплавковый датчик уровня (например, датчик уровня тормозной жидкости)

Форсунка

Форсунка или электромагнитный клапан
