54A

-

11

CRISTALES

Cristal de custodia: Extracción - Reposición

C85

54A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

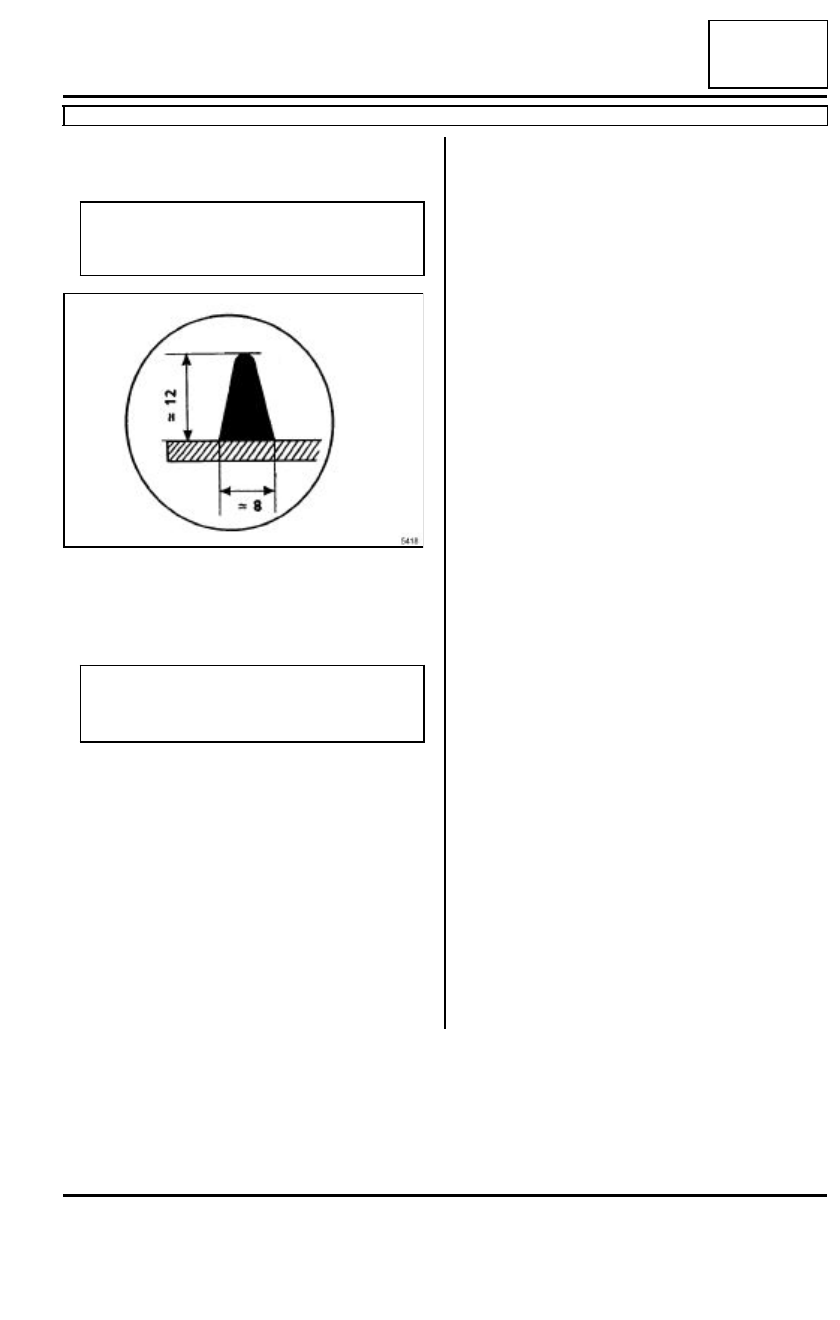

Respetar el tamaño del cordón de cola.

Pegar el cristal de custodia.

Repartir los juegos y enrasado.

III - ETAPA FINAL

Colocar:

- el guarnecido superior del pie trasero (consultar

Guarnecido superior del pie trasero: Extracción
- Reposición),

- el guarnecido de panel de aleta trasera (consultar

Guarnecido de panel trasero: Extracción - Re-
posición),

- el guarnecido de custodia (consultar Guarnecido

de custodia: Extracción - Reposición),

- el guarnecido de viga trasera (consultar Guarneci-

do de viga trasera: Extracción - Reposición).

ATENCIÓN

Utilizar imperativamente cola de alto módulo para
el pegado del cristal de custodia.

5418

Nota:

Una vez seca la cola, cortar las lengüetas de los
topes.

54A

-

12

CRISTALES

Cristal fijo de puerta lateral trasera: Extracción - Reposición

B85

54A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el guarnecido de la puerta trasera (consultar
Guarnecido de la puerta lateral trasera: Extrac-
ción - Reposición).

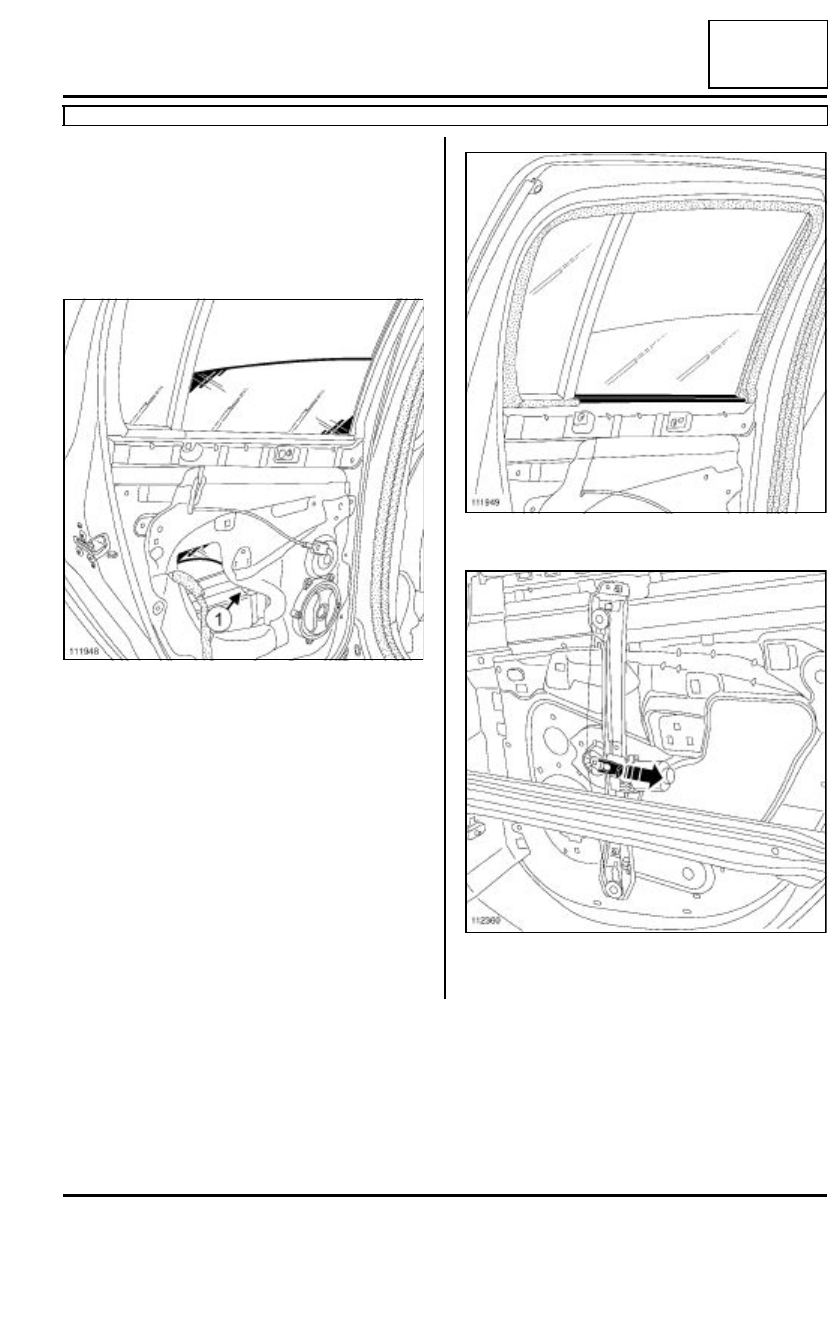

Cortar la tapa de acceso al mecanismo del elevalu-
nas según lo marcado en la película de estanquidad.

Bajar el cristal para acceder a la grapa de fijación (1)
del cristal.

Extraer el lamelunas interior.

Extraer la grapa de fijación del cristal deslizante.

Colocar el cristal en el fondo del cajón de la puerta

111948

111949

112360

54A

-

13

CRISTALES

Cristal fijo de puerta lateral trasera: Extracción - Reposición

B85

54A

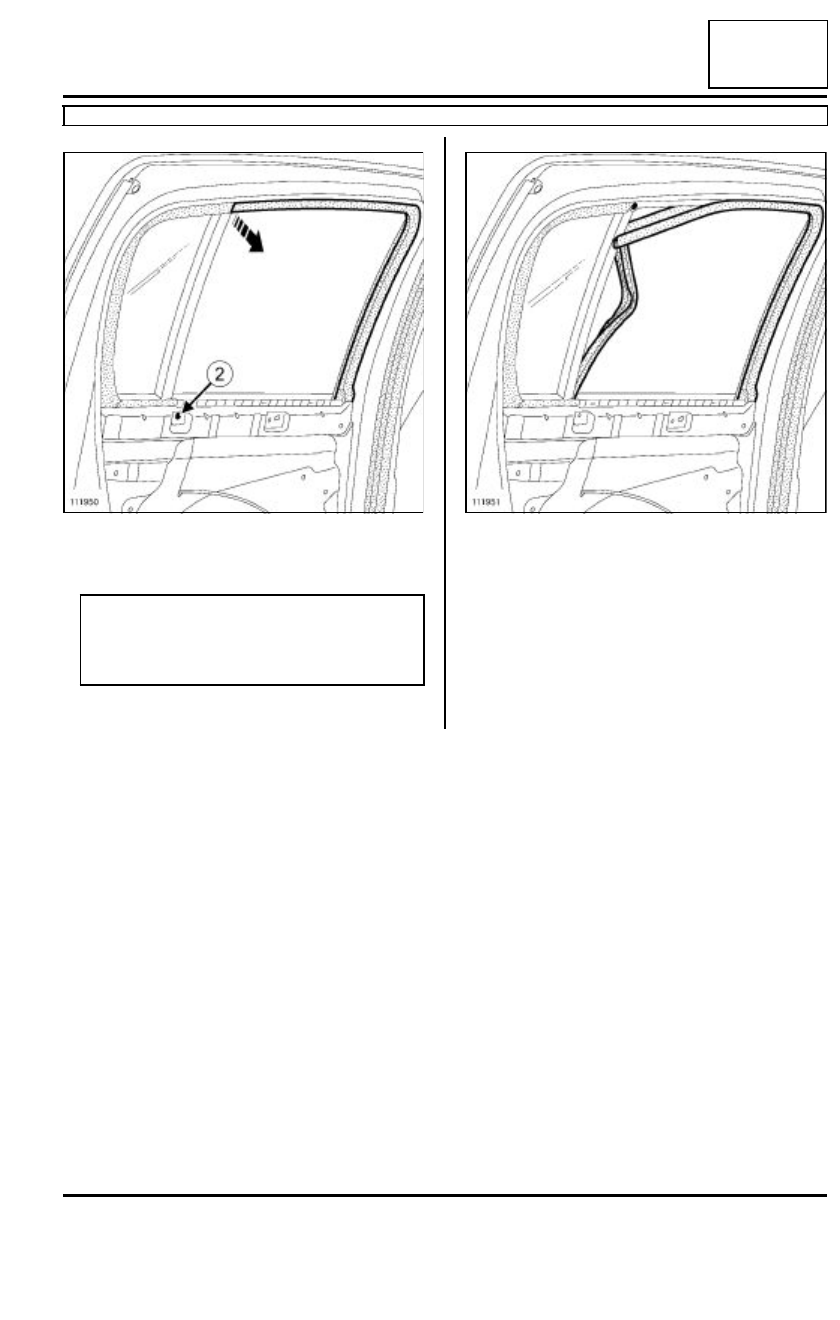

Extraer el remache (2) con ayuda de una broca de
diámetro 5 mm.

Apartar la corredera del cristal de puerta lateral tra-
sera.

Extraer el remache (3) con ayuda de una broca de
diámetro 5 mm.

Recuperar los remaches que hayan caído en el ca-
jón de puerta.

Extraer la corredera del cristal de puerta lateral tra-
sera (consultar Corredera del cristal de puerta la-
teral trasera: Extracción - Reposición).

111950

ATENCIÓN

Al taladrar los remaches de la deslizadera del
montante fijo, tener la precaución de no dañar la
chapa de la puerta y el montante fijo.

111951

54A

-

14

CRISTALES

Cristal fijo de puerta lateral trasera: Extracción - Reposición

B85

54A

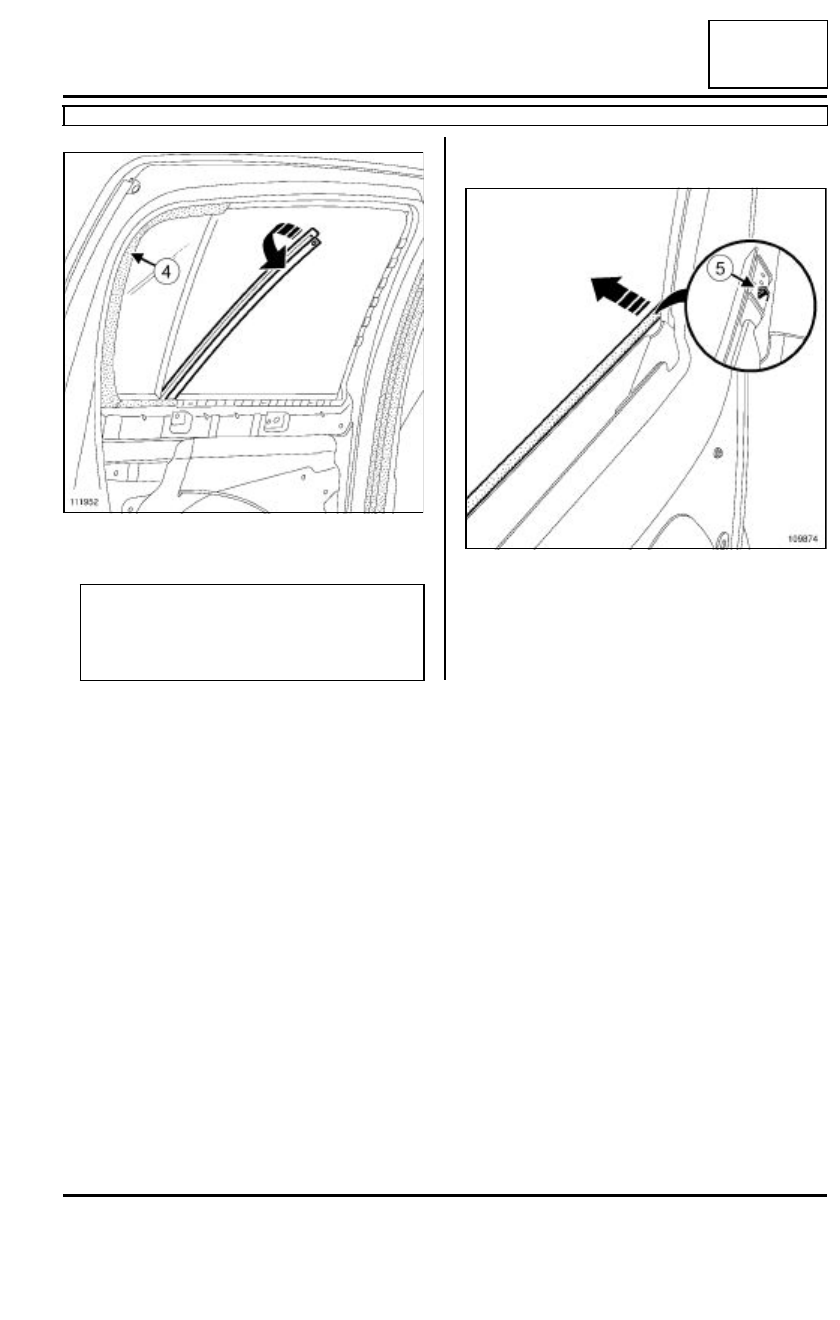

Extraer la deslizadera del montante fijo.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar el clip (5) utilizando un trazador o un destor-
nillador pequeño y plano

111952

Nota:

Para los vehículos equipados con la dirección a
derecha, soltar la grapa de fijación del cristal fijo
debajo de la junta en (4).

109874
