CRISTALES

Parabrisas: Extracción - Reposición

54A

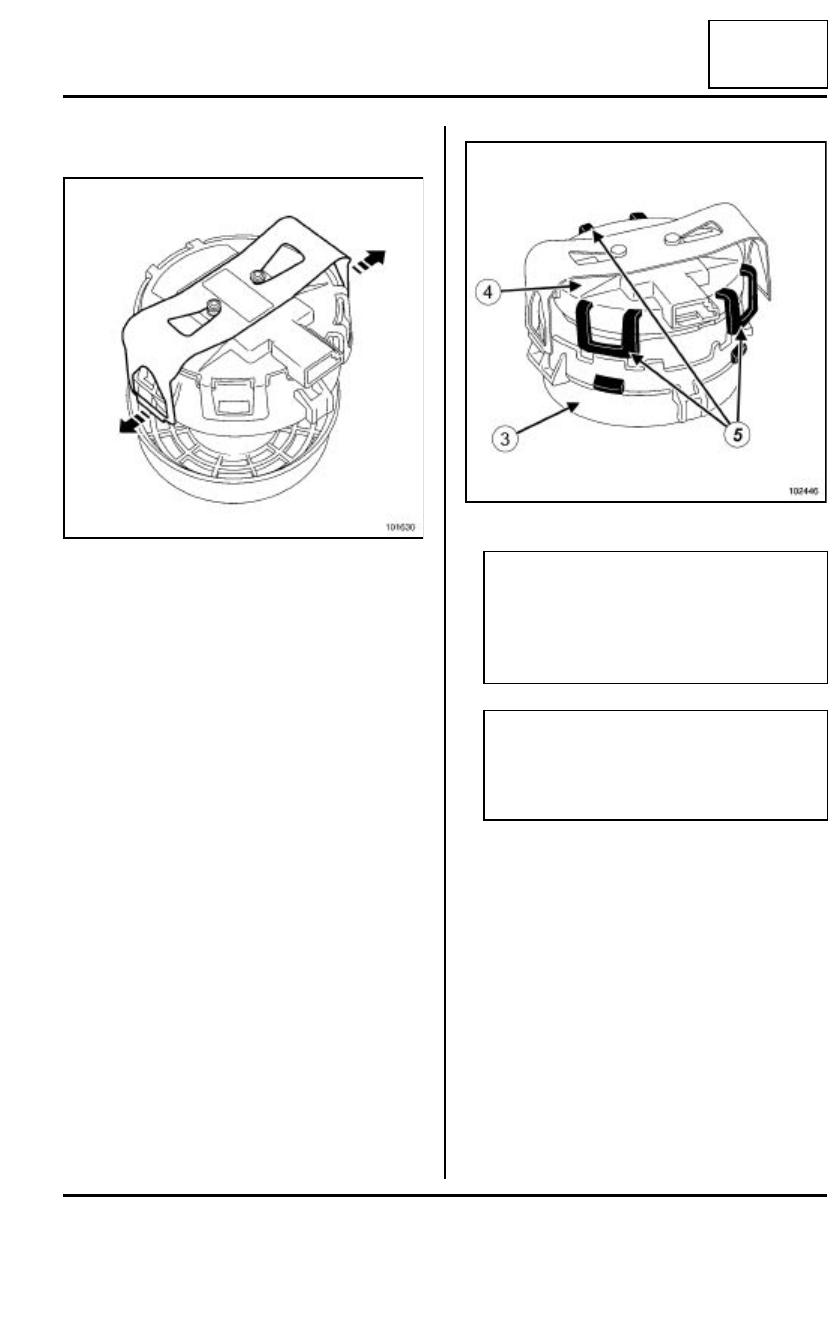

a - Extracción del detector de lluvia y de
luminosidad

Separar las dos fijaciones del detector de lluvia y de
luminosidad.

Extraer el detector de lluvia y de luminosidad del pa-
rabrisas.

Apartar los tres clips (5).

Separar las dos partes.

b - Reposición del detector de lluvia y de
luminosidad

Ensamblar la base adhesiva « nueva » con el ca-
jetín.

Encajar el conjunto en el anillo del parabrisas.

III - ETAPA FINAL

Colocar:

- el retrovisor interior,(consultar 57A, Accesorios in-

teriores, Retrovisor interior: Extracción - Reposi-
ción,  página 57A-17)

101630

102446

Nota:

El detector de lluvia y de luminosidad consta de
dos partes:

- (3) base adhesiva,

- (4)cajetín circuito impreso.

ATENCIÓN

En una sustitución de parabrisas, sustituir impe-
rativamente la parte (3) del detector de lluvia y de
luminosidad. Esta pieza está disponible suelta en
el Almacén de Piezas de Recambio.

54A

-

4

CRISTALES

Parabrisas: Extracción - Reposición

54A

- los guarnecidos del montante del parabrisas (con-

sultar Guarnecido del montante del parabrisas:
Extracción - Reposición),

- los embellecedores de parabrisas  (consultar 54A,

Cristales, Embellecedor de parabrisas: Extracción -
Reposición,  página 54A-5),

- la rejilla de alero .(consultar 56A, Accesorios exte-

riores,  Rejilla de alero: Extracción - Reposición,
página 56A-1)

54A

-

5

CRISTALES

Embellecedor de parabrisas: Extracción - Reposición

54A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer la rejilla de alero (consultar 56A, Accesorios
exteriores, Rejilla de alero: Extracción - Reposición,
página 56A-1).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

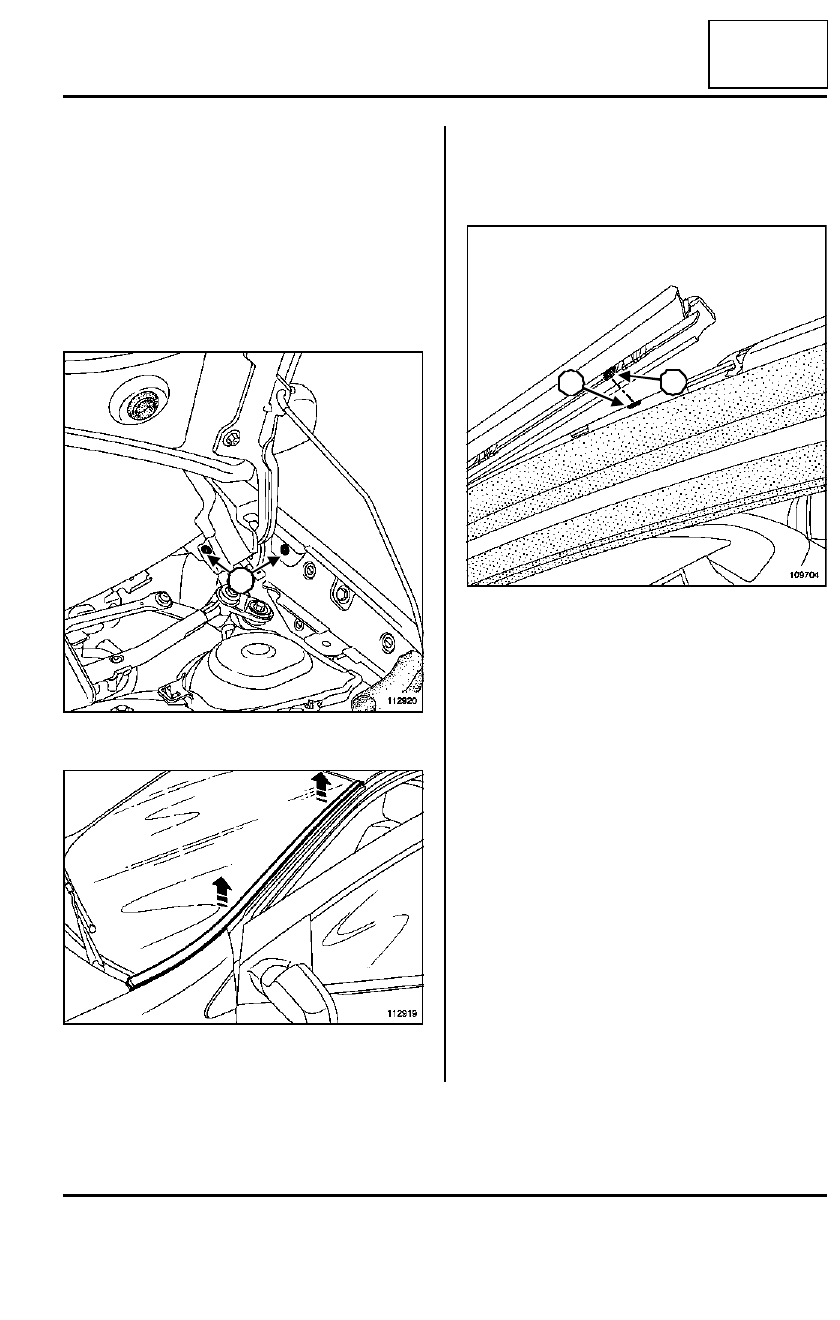

Extraer las grapas (1).

Soltar con precaución el embellecedor de parabri-
sas.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Verificar el estado de las grapas de fijación, sustituir-
las si es necesario.

Alinear el peón (2) en el desenganchado (3) para po-
sicionar el embellecedor.

Encajar el embellecedor de parabrisas.

Colocar las grapas (1).

II - ETAPA FINAL

Colocar la rejilla de alero (consultar 56A, Accesorios
exteriores, Rejilla de alero: Extracción - Reposición,
página 56A-1).

112920

112919

1

109704

2

3

54A

-

6

CRISTALES

Cristal deslizante de puerta lateral delantera: Extracción - Reposición

54A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- el guarnecido de la puerta (consultar Guarnecido

de la puerta lateral delantera: Extracción - Re-
posición),

- el lamelunas interior.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

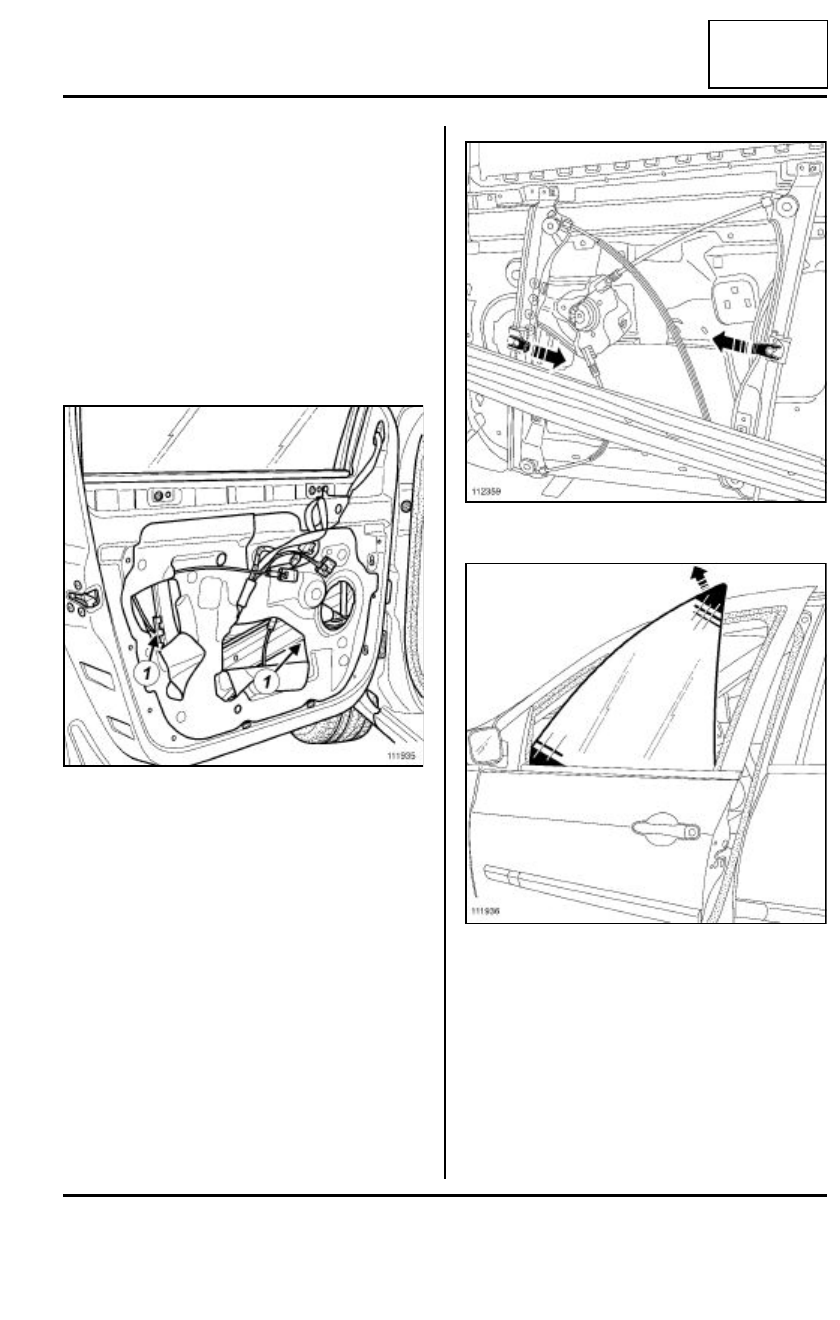

Cortar las tapas de acceso al mecanismo del eleva-
lunas según lo marcado en la película de estanqui-
dad.

Bajar el cristal para acceder a las grapas (1) de fija-
ción del cristal deslizante.

Extraer las grapas de fijación del cristal deslizante.

Extraer el cristal deslizante de puerta lateral delante-
ra.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el cristal deslizante en su sitio,

- las grapas de fijación del cristal deslizante.
