51A

-

3

MECANISMOS DE ABRIENTES LATERALES

Cerradura de puerta lateral delantera: Extracción - Reposición

51A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Encajar el cable de la cerradura en el módulo de em-
puñadura.

Colocar el conjunto "cerradura - módulo" en el cajón
de puerta.

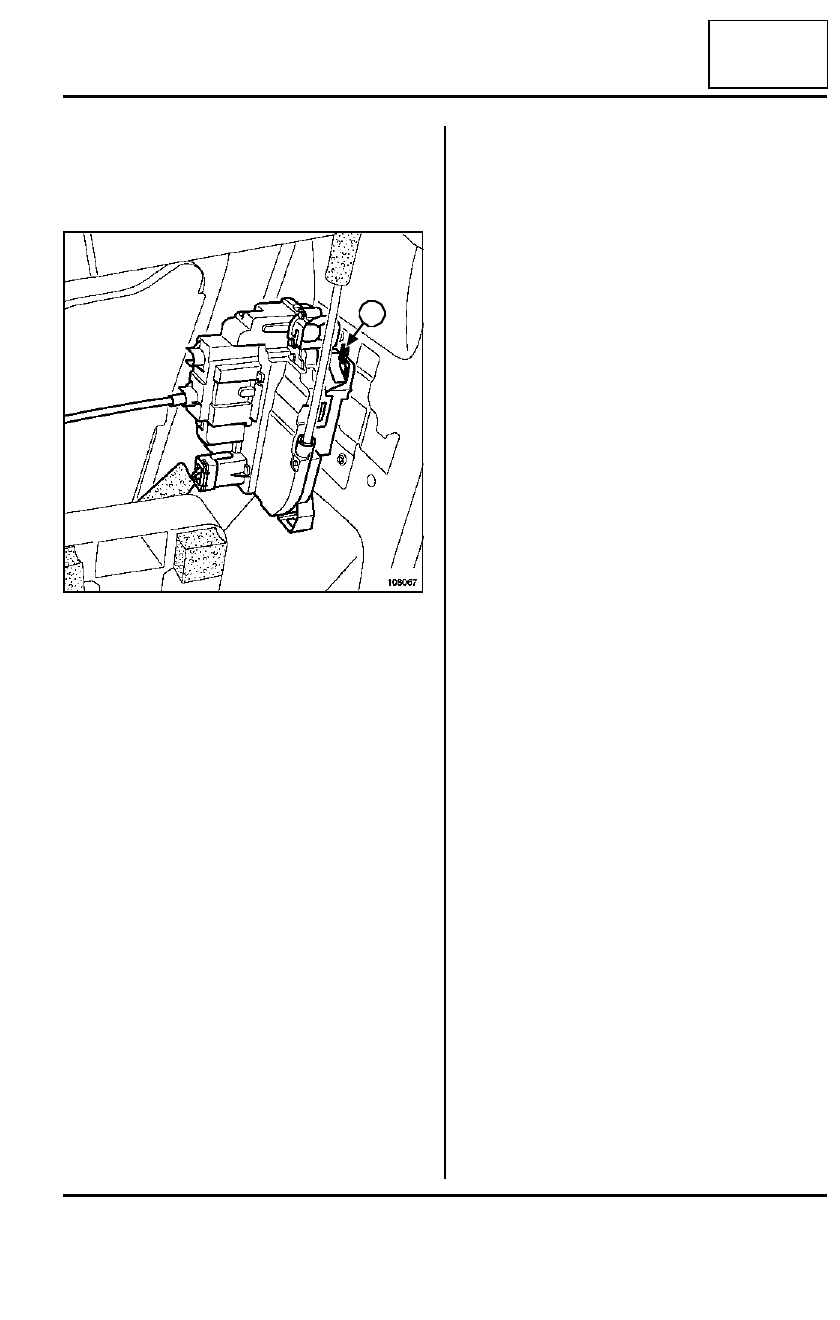

Posicionar la cerradura en el gancho (6) de sujeción
del cajón de la puerta.

Conectar los conectores de alimentación.

Apretar al par los tornillos de fijación de la cerra-
dura  (8 N.m).

II - ETAPA FINAL

Enganchar el módulo en el panel de puerta.

Fijar el módulo con un remache (referencia: 77 03
072 051).

Colocar la empuñadura exterior (consultar 51A,
Mecanismos de abrientes laterales, Empuñadura
exterior de puerta: Extracción - Reposición,  página
51A-5).

Efectuar una prueba de funcionalidad.

Cerrar la tapa de acceso (consultar Película de es-
tanquidad de la puerta: Extracción - Reposición).

Colocar el guarnecido de la puerta (consultar Guar-
necido de la puerta lateral delantera: Extracción
- Reposición).

108067

6

51A

-

4

MECANISMOS DE ABRIENTES LATERALES

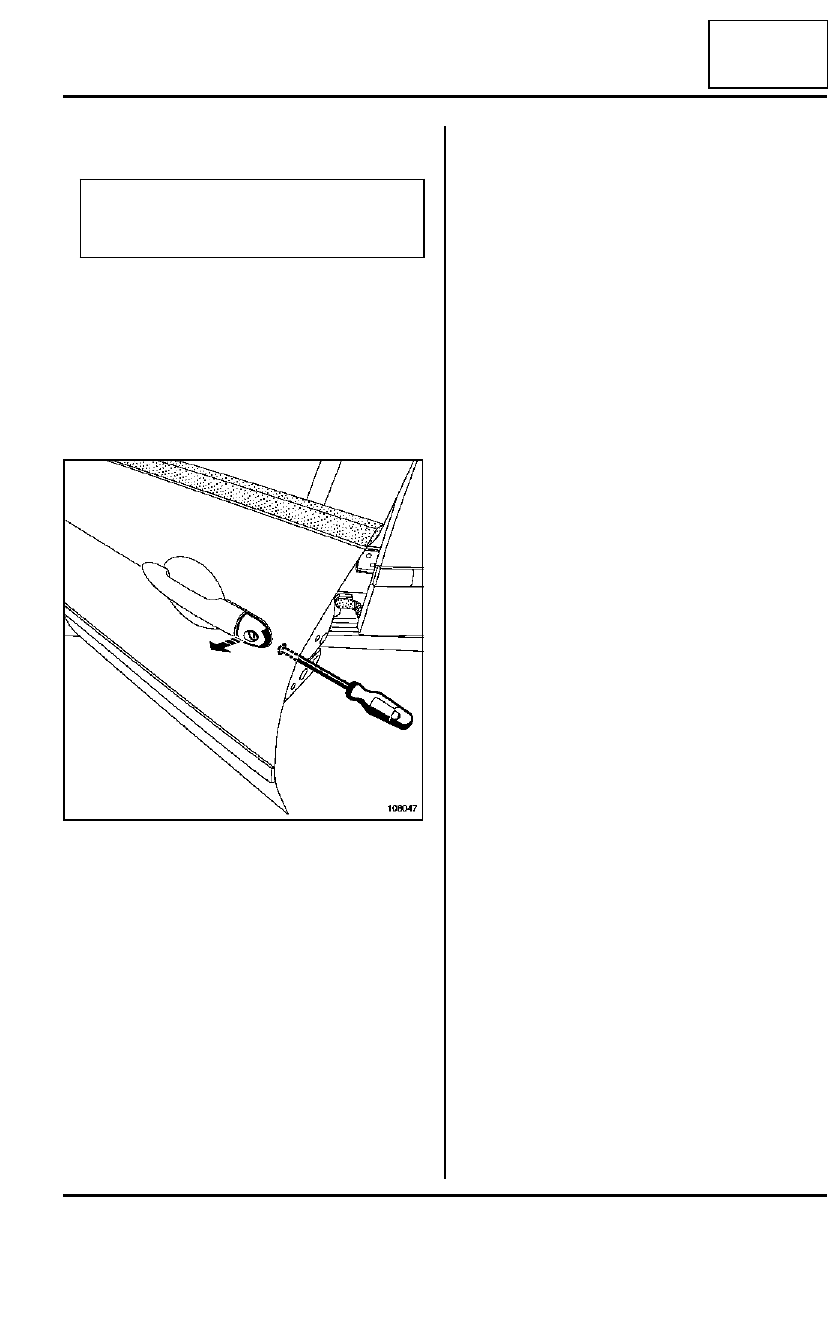

Bombín de la cerradura de puerta lateral delantera: Extracción - Reposición

51A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Soltar el obturador de acceso al desbloqueo del
bombín.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Aflojar el tornillo de bloqueo a tope sin extraerlo.

Extraer el bombín .

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Posicionar el bombín en su sitio.

Apretar el tornillo de bloqueo del bombín.

II - ETAPA FINAL

Encajar el obturador (sustituirlo si es necesario).

Efectuar una prueba de funcionalidad del bombín.

Nota:

La operación de Extracción-Reposición es indén-
tica para la puerta lateral delantera derecha.

108047

51A

-

5

MECANISMOS DE ABRIENTES LATERALES

Empuñadura exterior de puerta: Extracción - Reposición

B85 o C85

51A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- el guarnecido de la puerta (consultar Guarnecido

de la puerta lateral delantera: Extracción - Re-
posición),

- el bombín de la cerradura de la puerta (consultar

51A, Mecanismos de abrientes laterales, Bombín
de la cerradura de puerta lateral delantera: Extrac-
ción - Reposición,  página 51A-4).

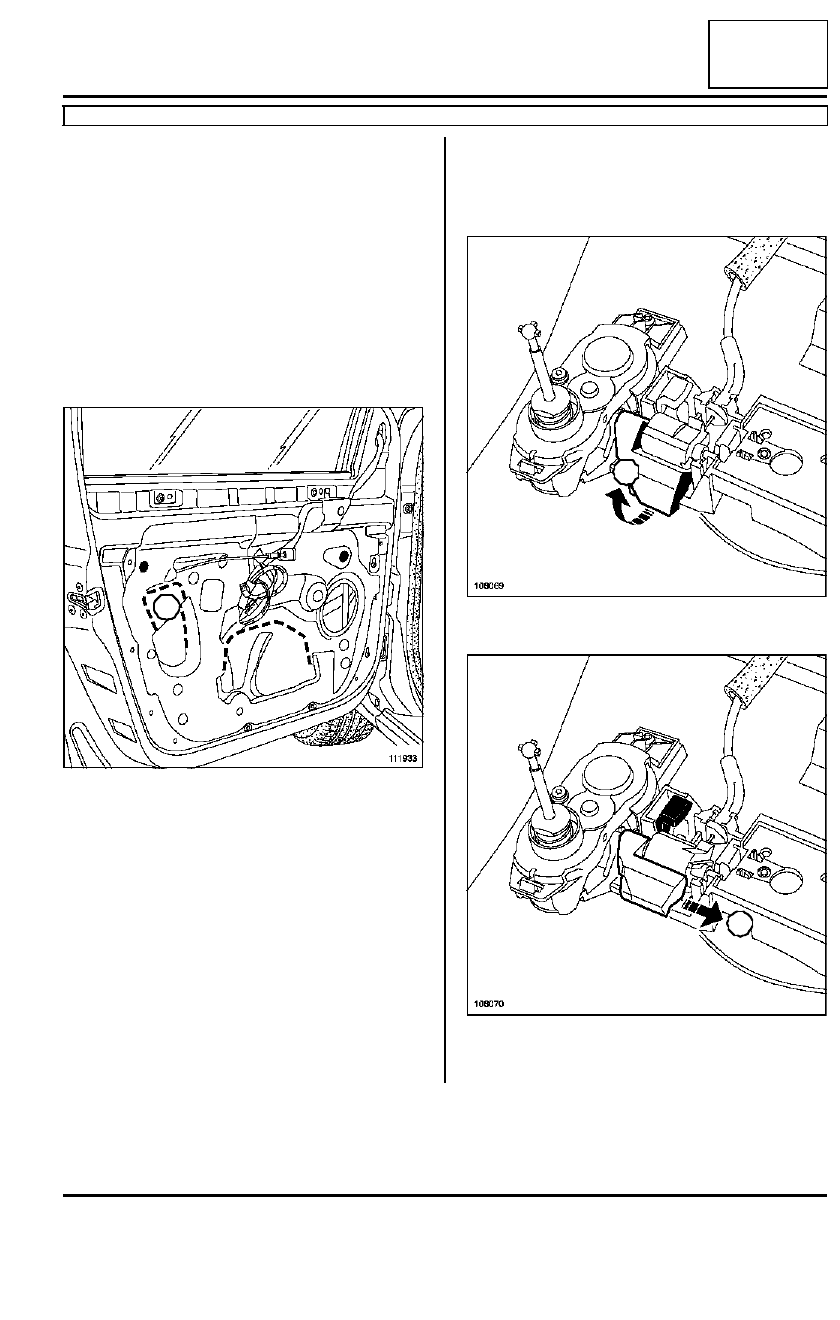

Abrir la tapa de acceso (1) al módulo de empuñadu-
ra exterior según lo marcado en la película de estan-
quidad.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Módulo de empuñadura exterior (vista del interior

del cajón).

Levantar manualmente la paleta (2).

Mantener la paleta levantada.

Deslizar la paleta (3).

111933

1

108069

108070

2

3

51A

-

6

MECANISMOS DE ABRIENTES LATERALES

Empuñadura exterior de puerta: Extracción - Reposición

B85 o C85

51A

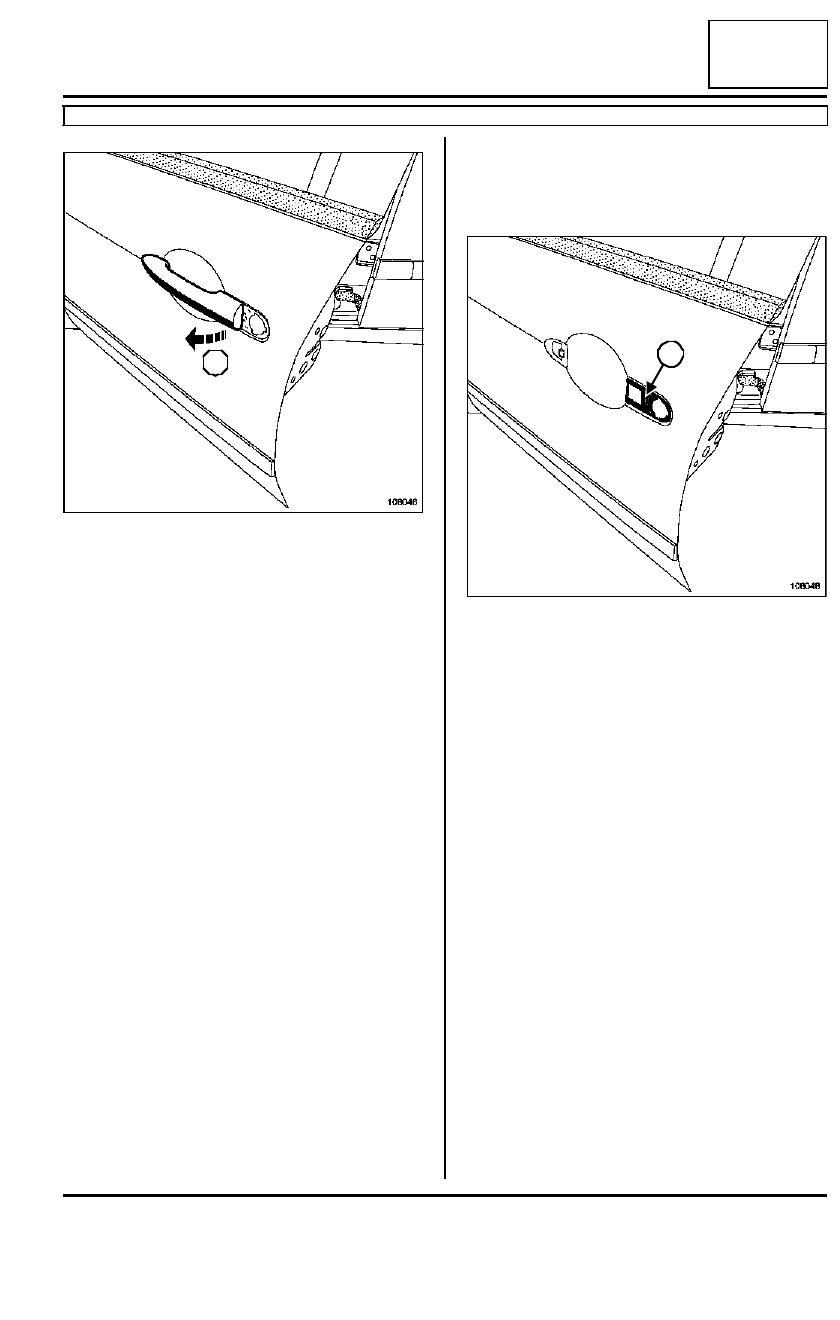

Extraer:

- la parte trasera de la empuñadura (4),

- la parte delantera de la empuñadura del panel de

puerta.

- desconectar el conector (según el nivel de equipa-

miento).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Verificar la presencia y el estado de la junta (5).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Conectar el conector (según el nivel de equipamien-
to)

Insertar la parte delantera y trasera de la empuñadu-
ra exterior de puerta.

Colocar el bombín (consultar 51A, Mecanismos de
abrientes laterales, Bombín de la cerradura de puer-
ta lateral delantera: Extracción - Reposición,  página
51A-4).

Efectuar una prueba de funcionalidad.

III - ETAPA FINAL

Cerrar la tapa de acceso (consultar Película de es-
tanquidad de la puerta: Extracción - Reposición).

Colocar el guarnecido de la puerta (consultar Guar-
necido de la puerta lateral delantera: Extracción
- Reposición).

108046

4

108048

5
