51A

-

1

MECANISMOS DE ABRIENTES LATERALES

Cerradura de puerta lateral delantera: Extracción - Reposición

51A

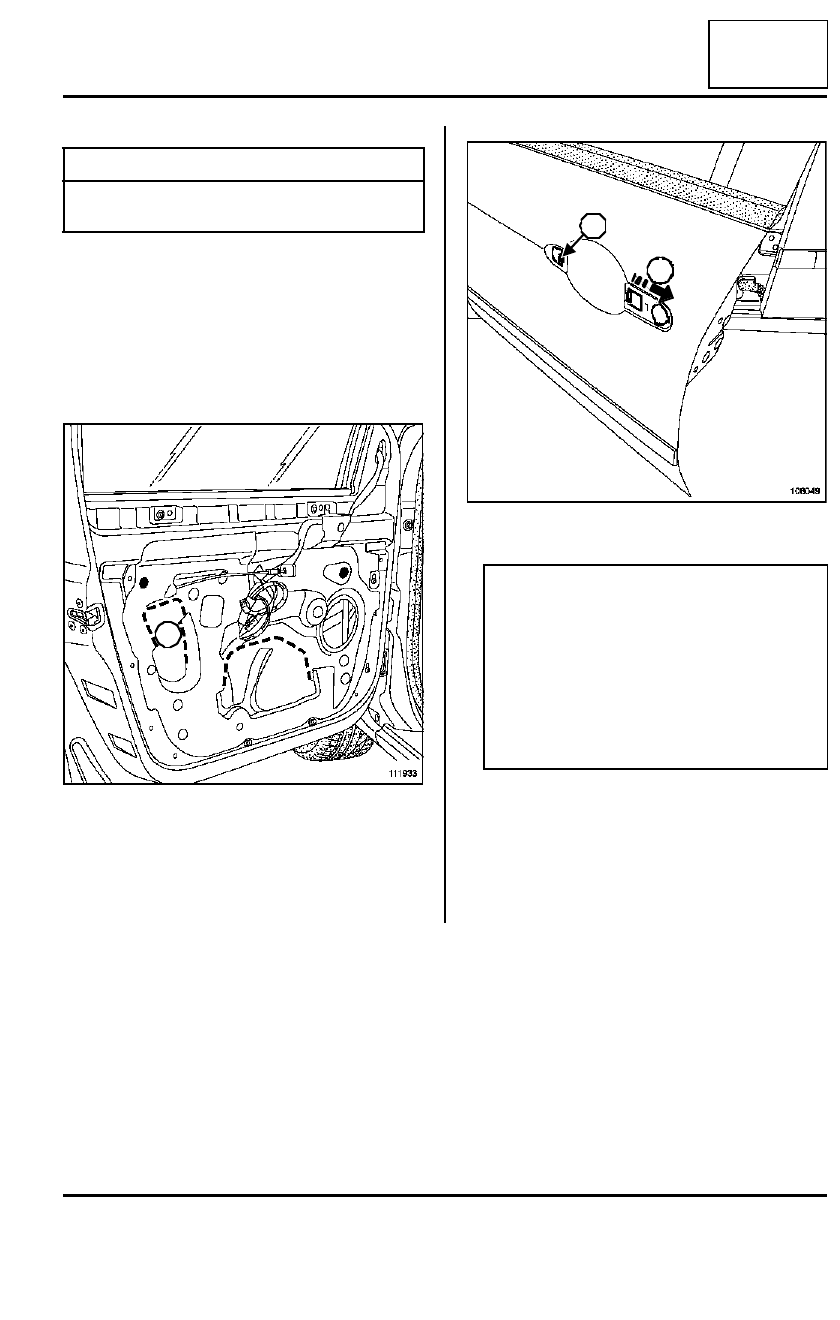

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el guarnecido de la puerta (consultar Guar-
necido de la puerta lateral delantera: Extracción
- Reposición).

Abrir la tapa(1) de acceso al conjunto cerradura se-
gún lo marcado en la película de estanquidad.

Extraer la empuñadura exterior (consultar 51A,
Mecanismos de abrientes laterales, Empuñadura
exterior de puerta: Extracción - Reposición,  página
51A-5).

Taladrar el remache (2).

Soltar el módulo de empuñadura (3).

Pares de apriete

m

tornillos de fijación de la
cerradura

8 N.m

111933

1

108049

ATENCIÓN

Para cualquier puesta al desnudo local de una
chapa, por ejemplo para un taladrado, desengra-
sar y limpiar la zona y después aplicar con un
pincel fino:

- una imprimación fosfatante,

- un aparejo de dos componentes,

- la pintura del color del vehículo.

2

3

51A

-

2

MECANISMOS DE ABRIENTES LATERALES

Cerradura de puerta lateral delantera: Extracción - Reposición

51A

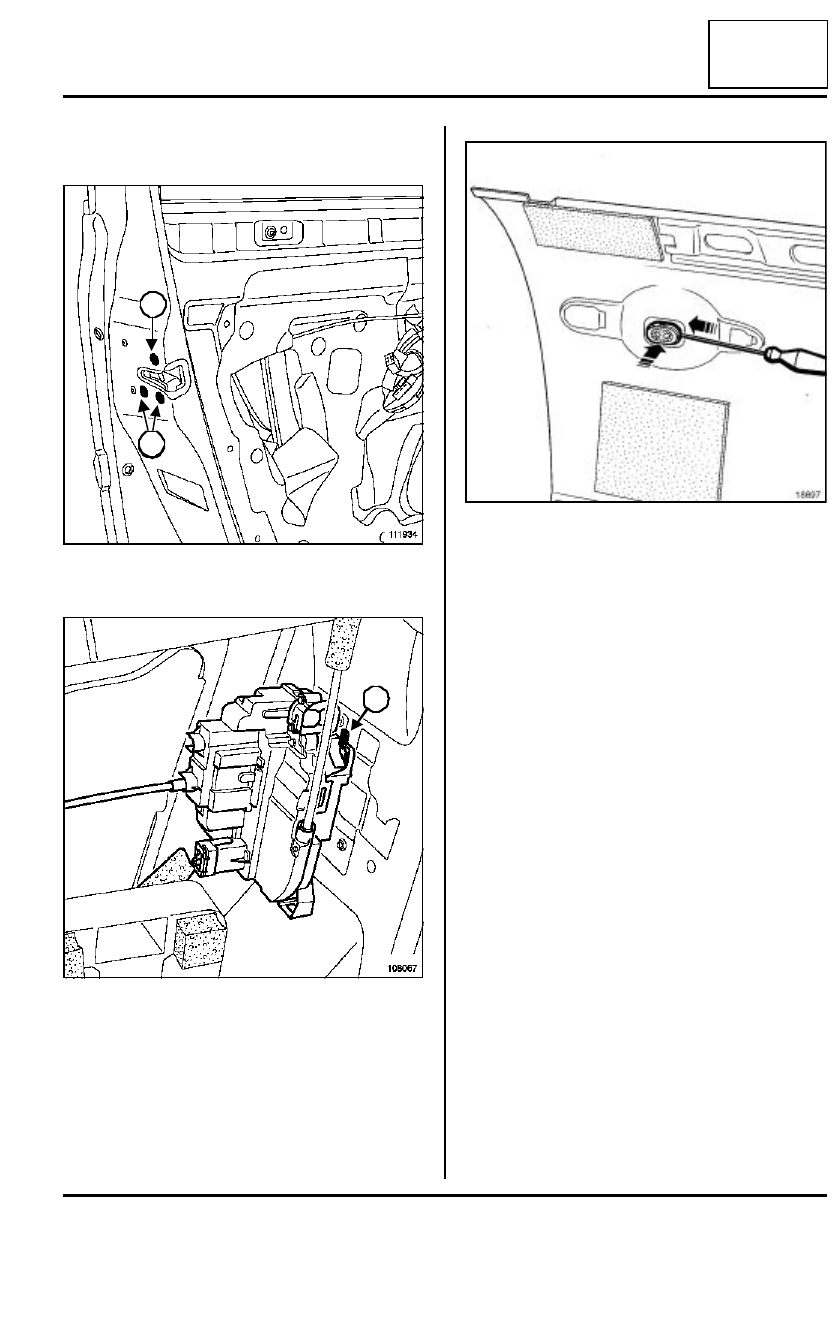

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar los tornillos (4).

Levantar ligeramente la cerradura para extraerla del
gancho de sujeción (5).

Extraer el conjunto "cerradura-módulo de empuña-
dura exterior" del cajón de la puerta.

Desconectar los conectores de alimentación.

Soltar el cable de la cerradura del módulo de em-
puñadura exterior.

Soltar el prisma utilizando un destornillador plano
(según el nivel de equipamiento).

111934

108067

4

4

4

5
