Renault Clio. Manual - parte 419

43A

-

48

ESTRUCTURA SUPERIOR LATERAL

Forro de viga: Descripción

B85

43A

Esta pieza sólo puede ser sustituida de una sola ma-
nera:

- sustitución completa: esta operación implica la susti-

tución del techo y del panel de aleta trasera.

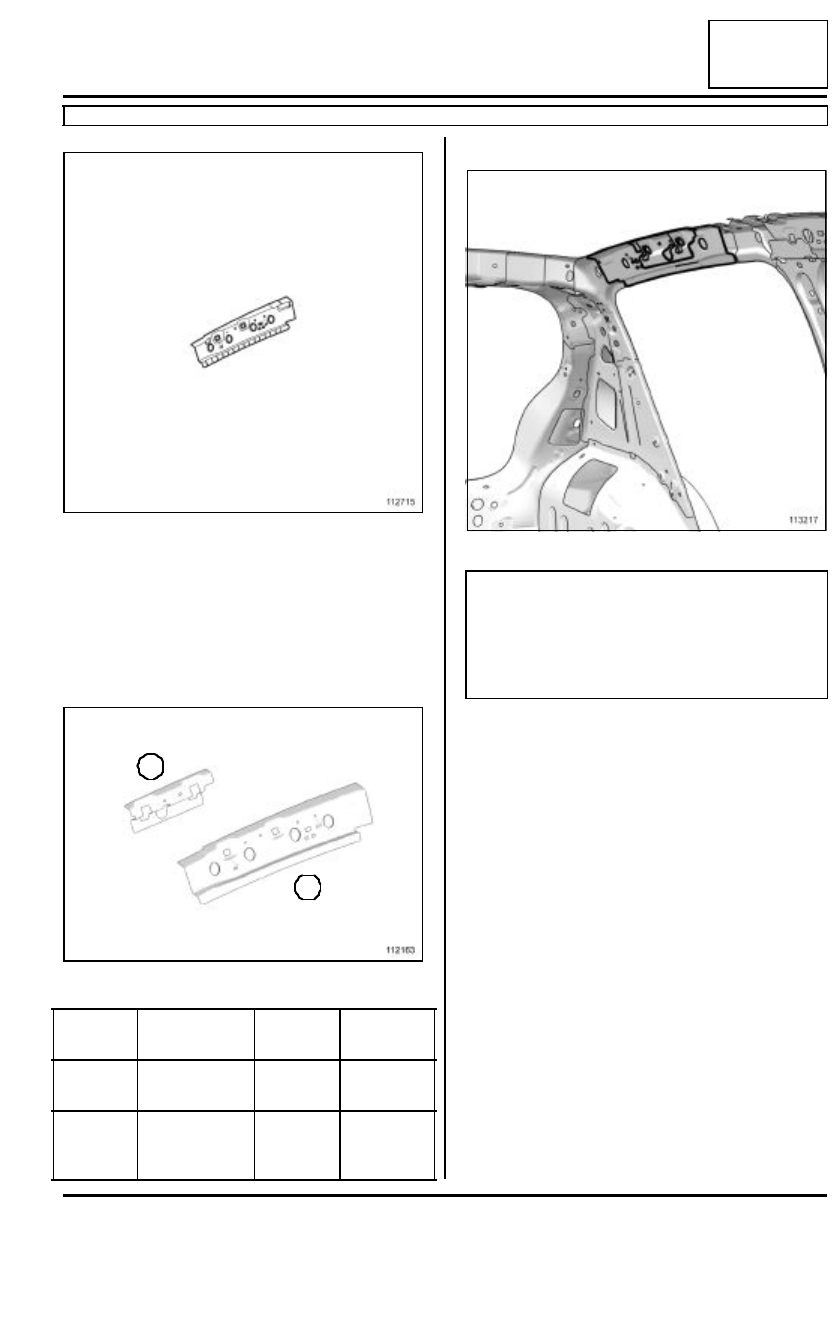

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

II - PIEZA EN POSICIÓN

112715

112163

Número

Designación

Natura-
leza

Espesor
(mm)

(1)

Forro de viga
trasera

-

0,95

(2)

Deflector
bolsa hincha-
ble trasera

-

0,95

1

2

113217

IMPORTANTE

Para las uniones soldadas en tres espesores, los
puntos de soldadura de la pieza sustituida deben
realizarse en el mismo lugar que el de origen para
conservar  las  características mecánicas de la
unión.

43A

-

49

ESTRUCTURA SUPERIOR LATERAL

Apoyo del gato delantero: Descripción general

B85 o C85

43A

(MR 400, 40A, Generalidades).

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

Este tipo de pieza presenta las particularidades de
cumplir las funciones de apoyo del gato delantero y
trasero.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades relaciona-
das con el vehículo. Estas particularidades se
describen si procede en las otras partes de este
subcapítulo que tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

102619

44A

-

1

ESTRUCTURA SUPERIOR TRASERA

Estructura del vehículo parte trasera: Descripción

B85 o C85

44A

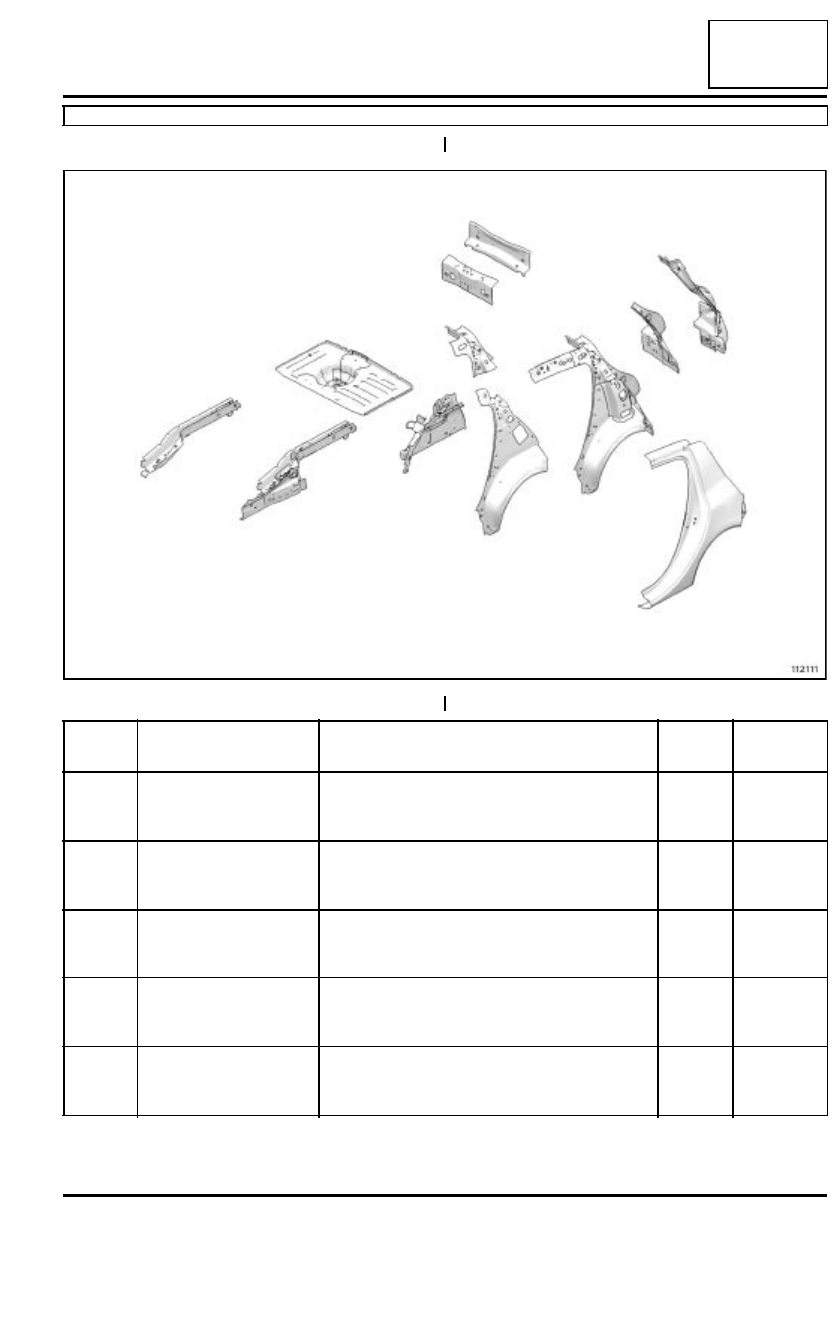

I - ESTRUCTURA TRASERA

112111

2

1

12

11

10

9

7

8

6

5

4

3

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

(1)

Panel de aleta trasera

(consultar  44A, Estructura superior trasera,
Panel de aleta trasera: Descripción, página
44A-7)

0,65

(2)

Paso de rueda trasero
exterior

(consultar  44A, Estructura superior trasera,
Paso de rueda trasero exterior: Descripción,
página 44A-22)

0,6

(3)

Forro de custodia

(consultar  44A, Estructura superior trasera,
Forro de custodia: Descripción, página 44A-
28)

0,65/1,2

(4)

Forro de soporte del
piloto trasero izquierdo

(consultar  44A, Estructura superior trasera,
Forro de soporte del piloto: Descripción,
página 44A-18)

HLE

0,95

(5)

Soporte del piloto tra-
sero izquierdo

(consultar  44A, Estructura superior trasera,
Soporte de pilotos traseros: Descripción,
página 44A-16)

0,85

44A

-

2

ESTRUCTURA SUPERIOR TRASERA

Estructura del vehículo parte trasera: Descripción

B85 o C85

44A

(6)

Paso de rueda interior

(consultar  44A, Estructura superior trasera,
Paso de rueda trasero interior: Descripción,
página 44A-25)

HLE

0,75

(7)

Larguero trasero

(consultar  41D,  Estructura inferior trasera,
Conjunto larguero trasero: Descripción,
página 41D-16)

HLE

1,5

(8)

Piso trasero parte tra-
sera

(consultar  41D,  Estructura inferior trasera,
Piso trasero parte trasera: Descripción,
página 41D-15)

0,65

(9)

Refuerzo  superior de
custodia

(consultar  44A, Estructura superior trasera,
Forro de custodia: Descripción, página 44A-
28)

HLE

1

(10)

Forro de faldón trasero

(consultar  44A, Estructura superior trasera,
Forro de faldón trasero: Descripción, página
44A-35)

0,85

(11)

Faldón trasero

(consultar  44A, Estructura superior trasera,
Faldón trasero: Descripción, página 44A-33)

0,85

(12)

Larguero trasero parte
trasera

(consultar  41D,  Estructura inferior trasera,
Larguero trasero parte trasera: Descripción,
página 41D-21)

HLE

1,5

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)
