43A

-

44

ESTRUCTURA SUPERIOR LATERAL

Parte superior de carrocería: Descripción

B85 o C85

43A

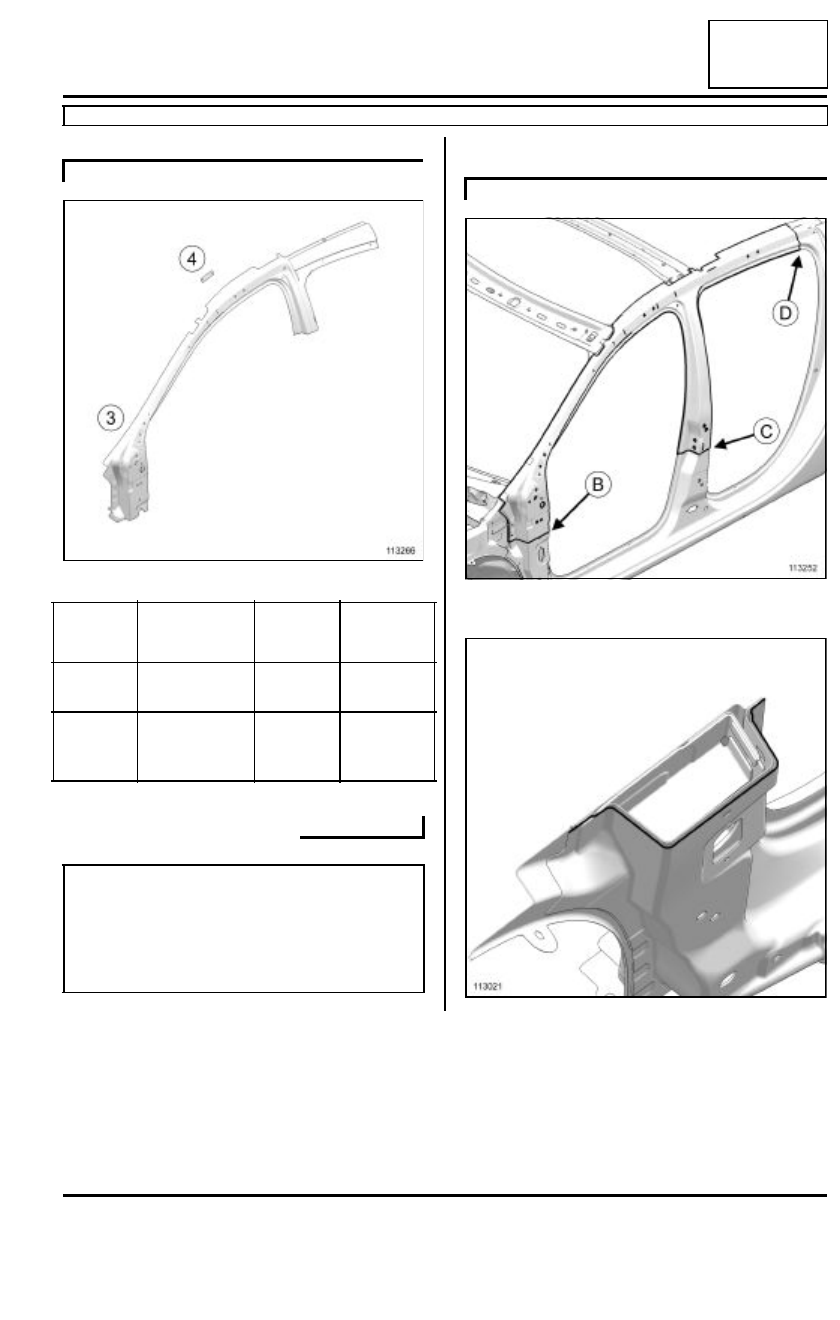

II - PIEZA EN POSICIÓN

Corte B

C85

113266

Número

Designación

Natura-
leza

Espesor

(mm)

(3)

Parte superior
de carrocería

-

0,75

(4)

Placa de fija-
ción de la
barra de techo

HLE

1,5

IMPORTANTE

Para las uniones soldadas en tres espesores, efec-
tuar los puntos de soldadura de la pieza sustituida
en el mismo lugar en el que se encontraban de ori-
gen para conservar las características mecánicas
de la unión.

B85

113252

113021

43A

-

45

ESTRUCTURA SUPERIOR LATERAL

Parte superior de carrocería: Descripción

B85 o C85

43A

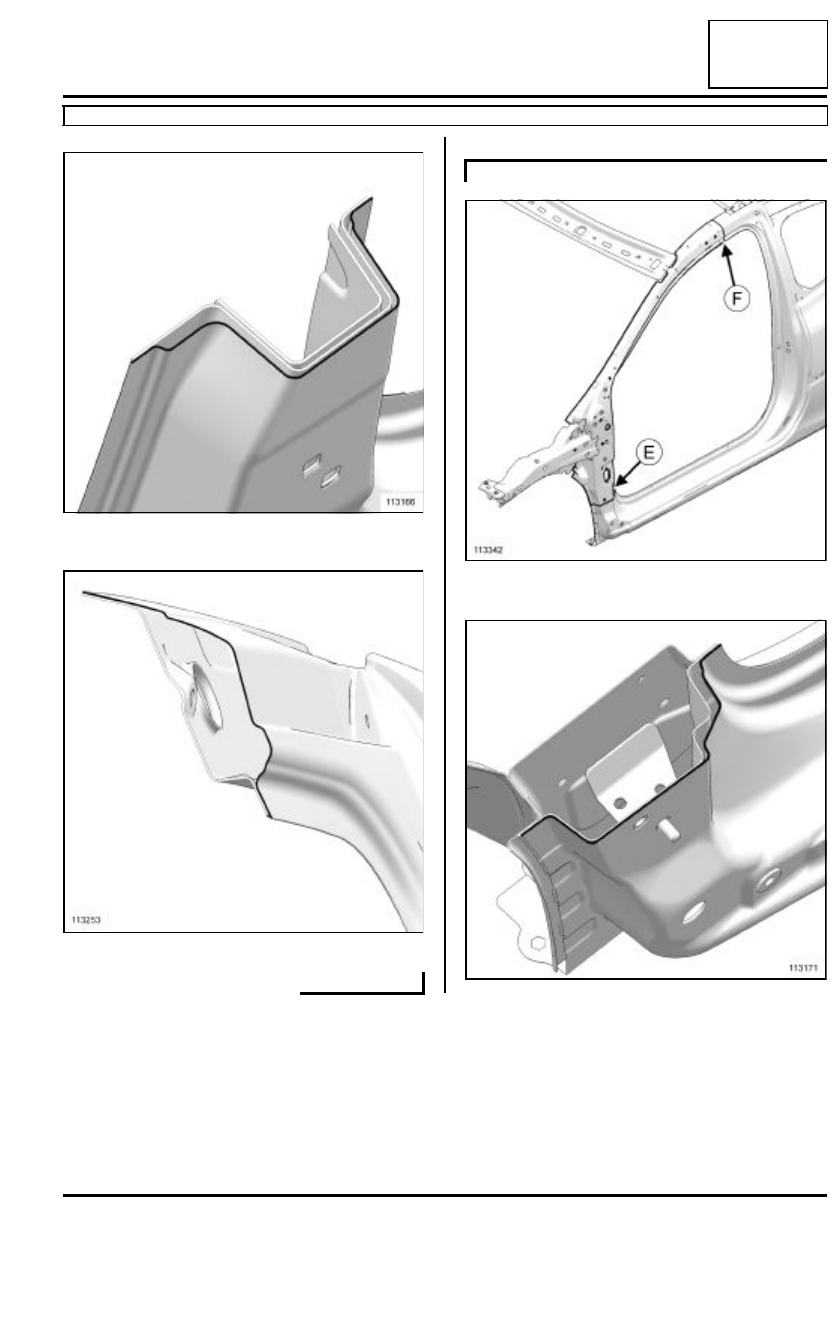

Corte C

Corte D

Corte E

113166

113253

C85

113342

113171

43A

-

46

ESTRUCTURA SUPERIOR LATERAL

Parte superior de carrocería: Descripción

B85 o C85

43A

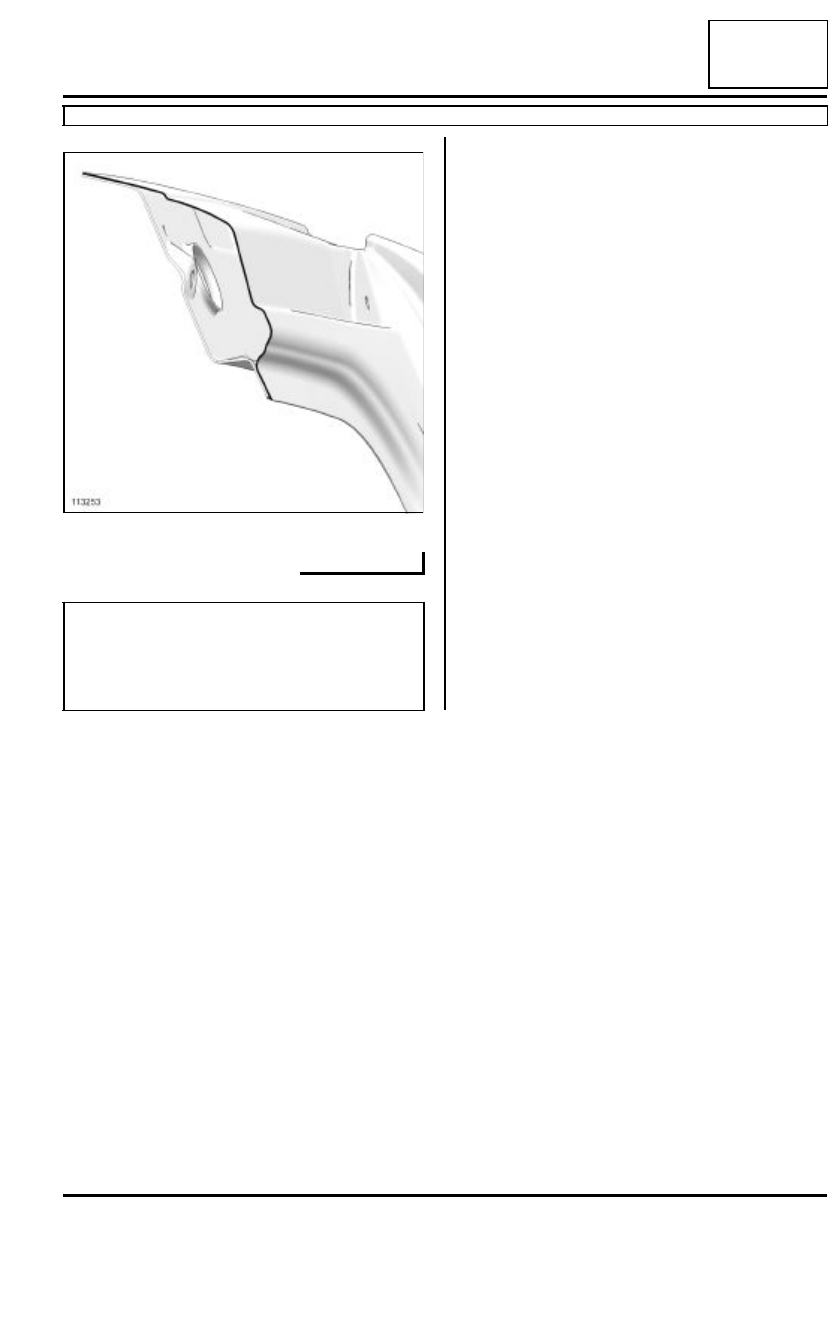

Corte F

113253

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, éstos serán sustituidos por los puntos de
taponado tras el taladrado de la primera chapa.

43A

-

47

ESTRUCTURA SUPERIOR LATERAL

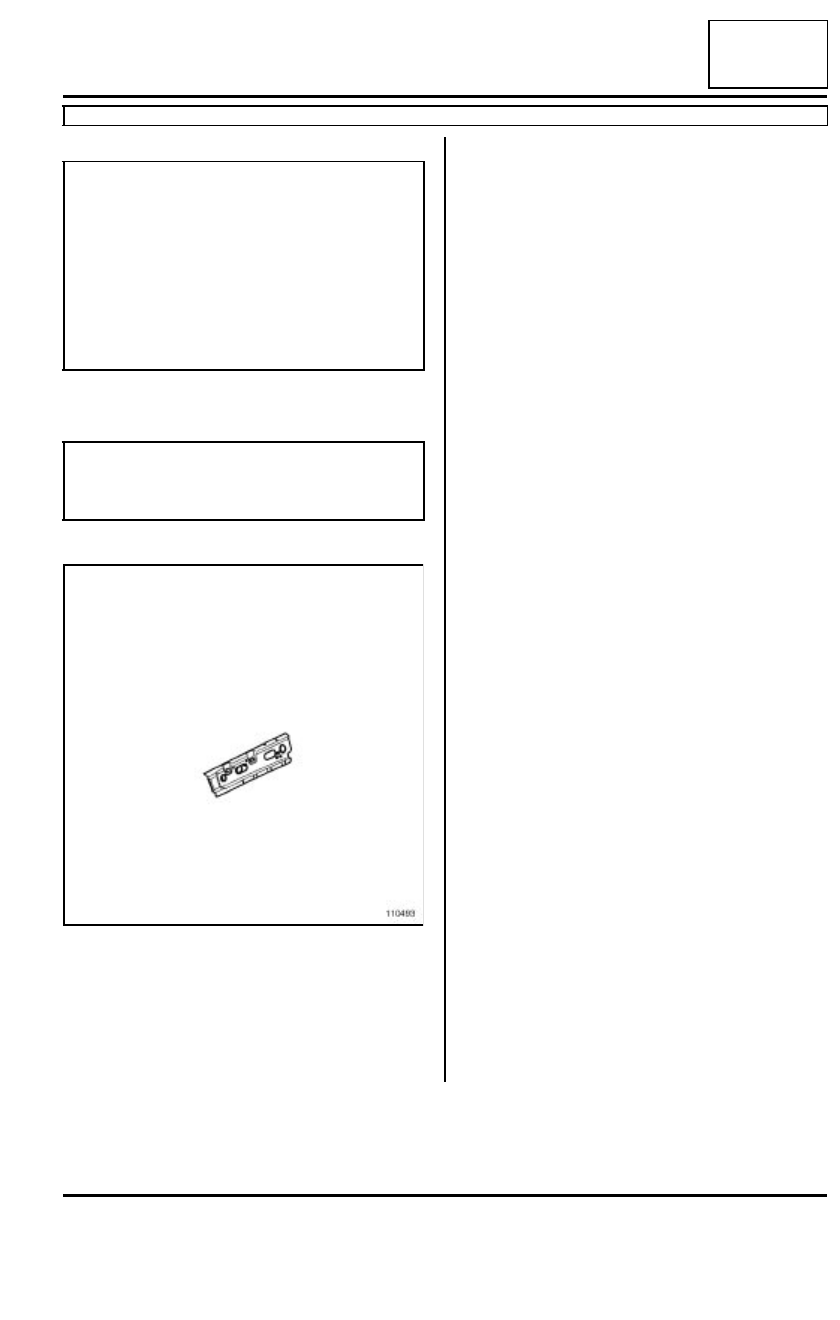

Forro de viga: Descripción general

B85 o C85

43A

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

(MR 400, 40A, Generalidades).

Esta pieza es de tipo elemental, sólo cumple la función
de forro de viga.

Para los otros casos de acceso a las caras de ensam-
blado, las diferentes posibilidades de sustitución se
describen en los fundamentales de la reparación de
carrocería y estructura (consultar MR 400, 40A, Gene-
ralidades).

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras par tes de este sub-capítulo que
tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

110493
