43A

-

28

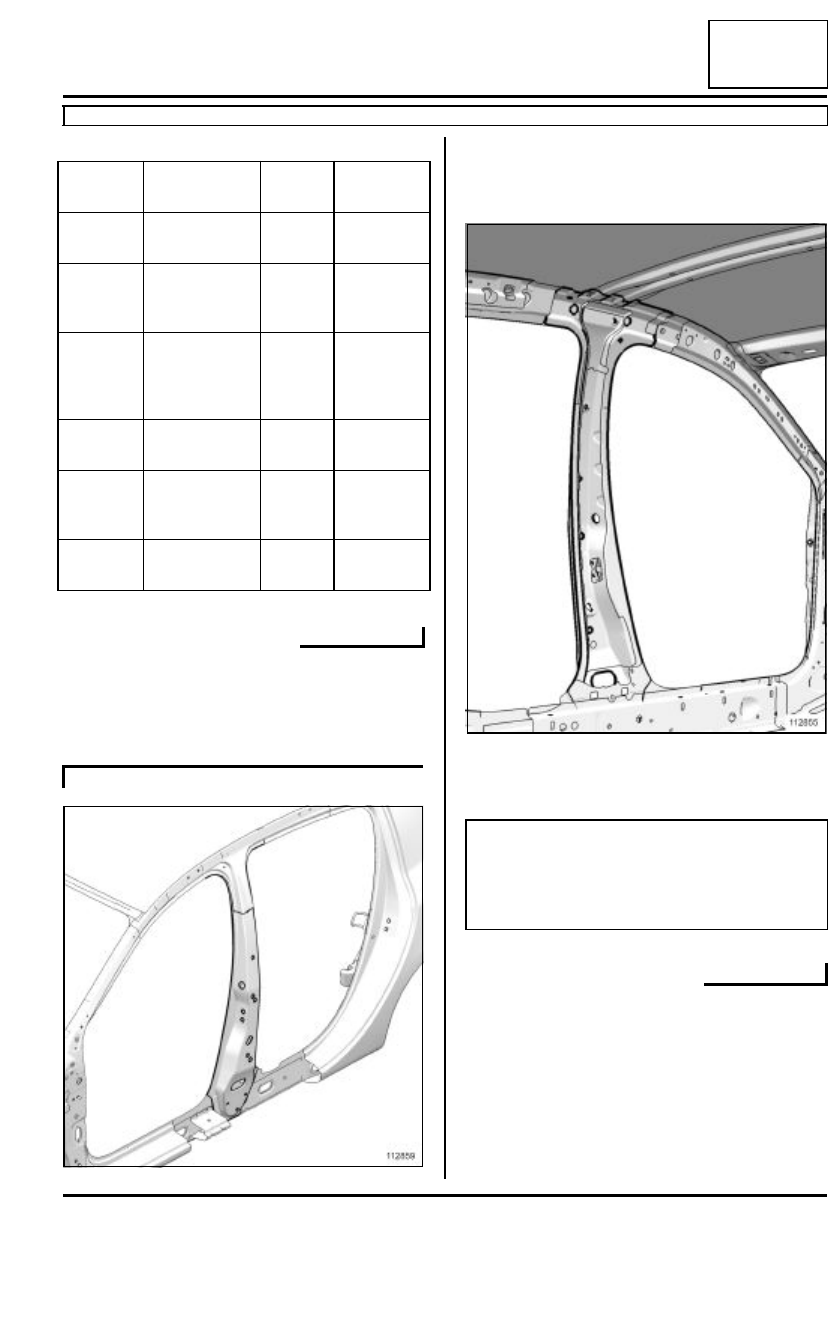

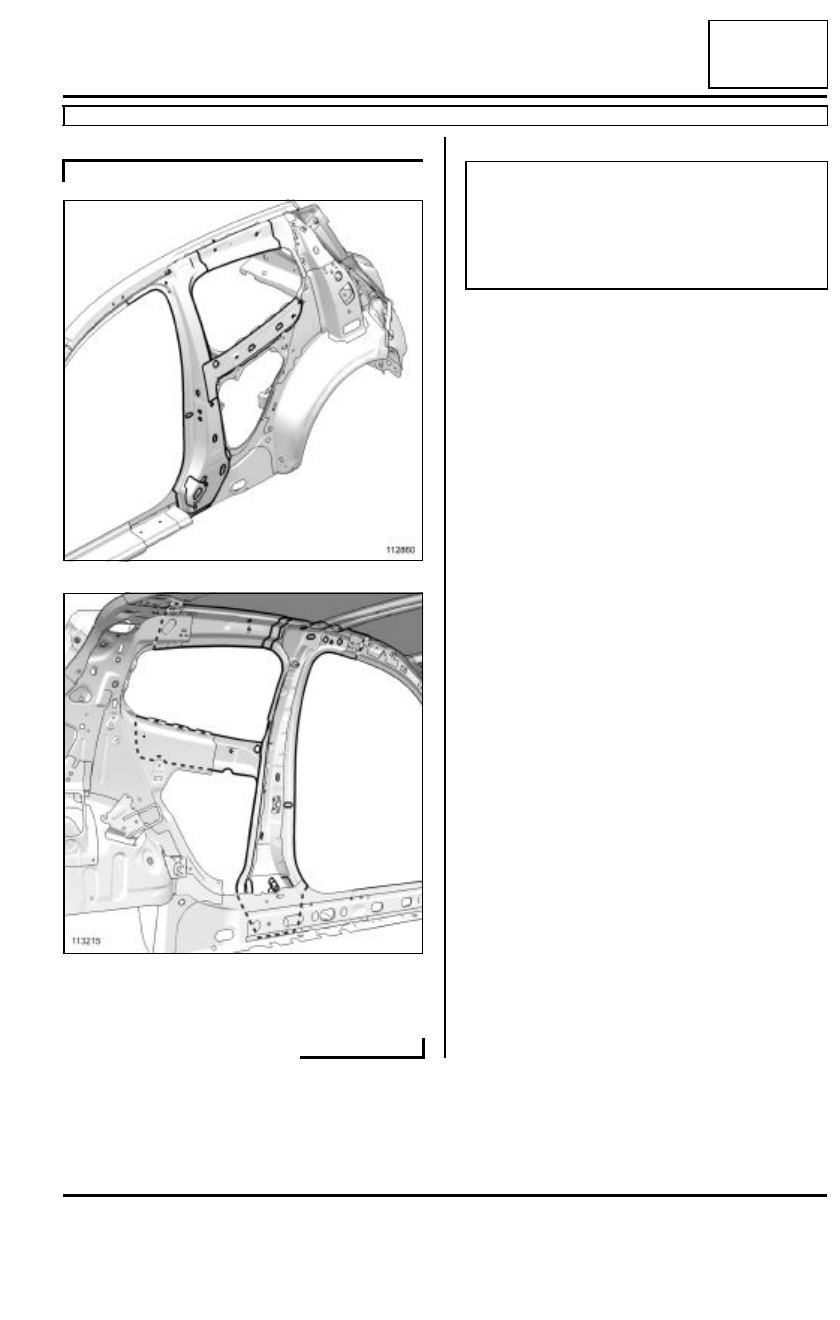

ESTRUCTURA SUPERIOR LATERAL

Refuerzo del pie medio: Descripción

B85 o C85

43A

II - PIEZA EN POSICIÓN

Sustitución completa

Para el detalle de los cortes en el costado de carroce-
ría, (consultar 43A, Estructura superior lateral, Cos-
tado de carrocería parte delantera: Descripción,
página 43A-36).

Extraer el refuerzo del pie medio por el interior del ve-
hículo.

Número

Designación

Natura-
leza

Espesor
(mm)

(5)

Refuerzo de
pie medio

THLE

1,8

(6)

Refuerzo de
banda de cus-
todia

HLE

1,1

(7)

Refuerzo de
escuadra de
retención de
choque lateral

HLE

1,8

(8)

Refuerzo  viga
trasera

HLE

1

(9)

Refuerzo de
choque del pie
medio

THLE

2,1

(10)

Placa regula-
ble

HLE

2,5

B85

112859

112855

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

43A

-

29

ESTRUCTURA SUPERIOR LATERAL

Refuerzo del pie medio: Descripción

B85 o C85

43A

Extraer el refuerzo del pie medio por el interior del ve-
hículo.

C85

112860

113215

IMPORTANTE

Para las uniones soldadas en tres espesores, efec-
tuar los puntos de soldadura de la pieza sustituida
en el mismo lugar en el que se encontraban de ori-
gen para conservar las características mecánicas
de la unión.

43A

-

30

ESTRUCTURA SUPERIOR LATERAL

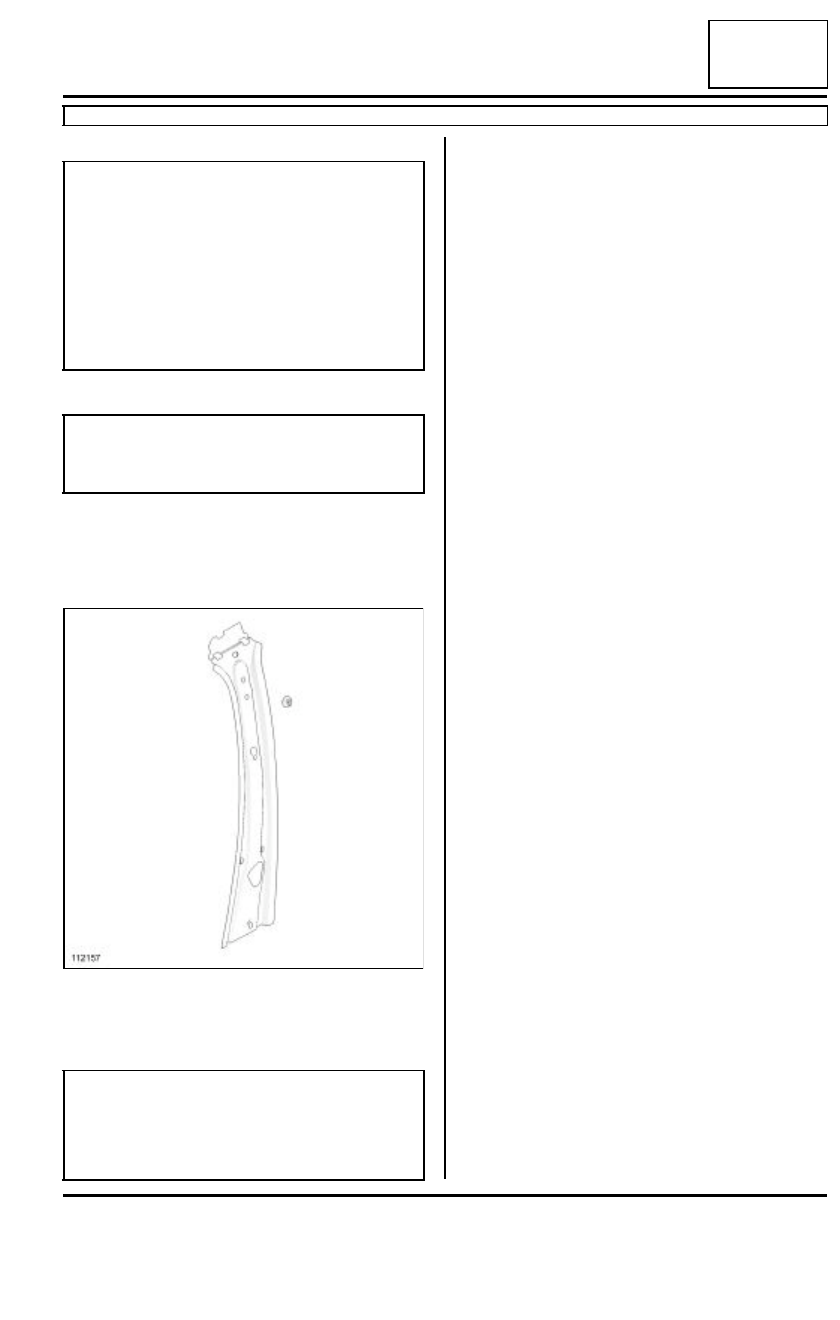

Forro de pie medio: Descripción general

B85

43A

(MR 400, 40A, Generalidades).

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

Esta pieza es de tipo elemental, sólo cumple la función
de forro superior del pie medio.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras partes de este subcapítulo que
tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

112157

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

43A

-

31

ESTRUCTURA SUPERIOR LATERAL

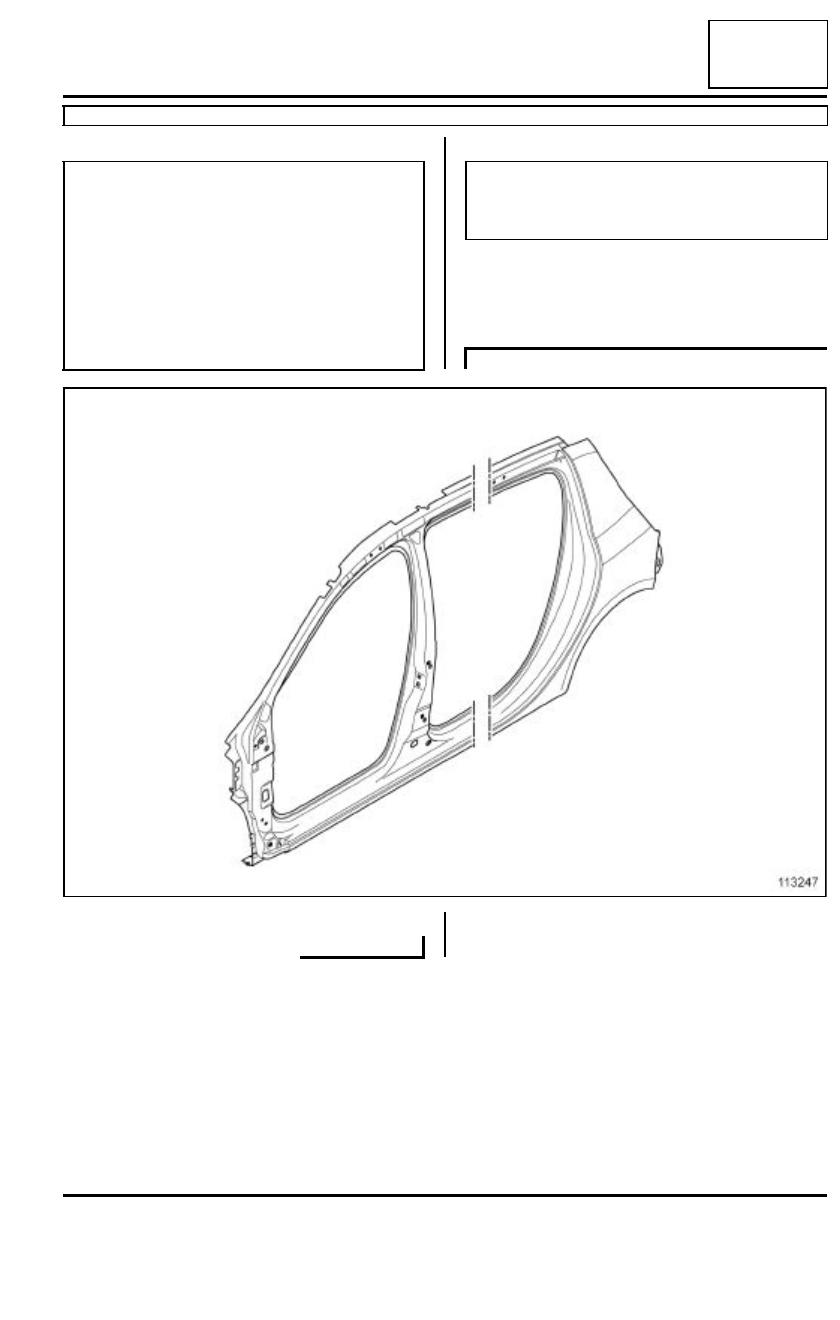

Costado de carrocería: Descripción general

B85 o C85

43A

(MR 400, 40A, Generalidades).

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras par tes de este sub-capítulo que
tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

B85

113247
