81A

-

2

ILUMINACIÓN TRASERA

Luz trasera en aleta: Extracción - Reposición

81A

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

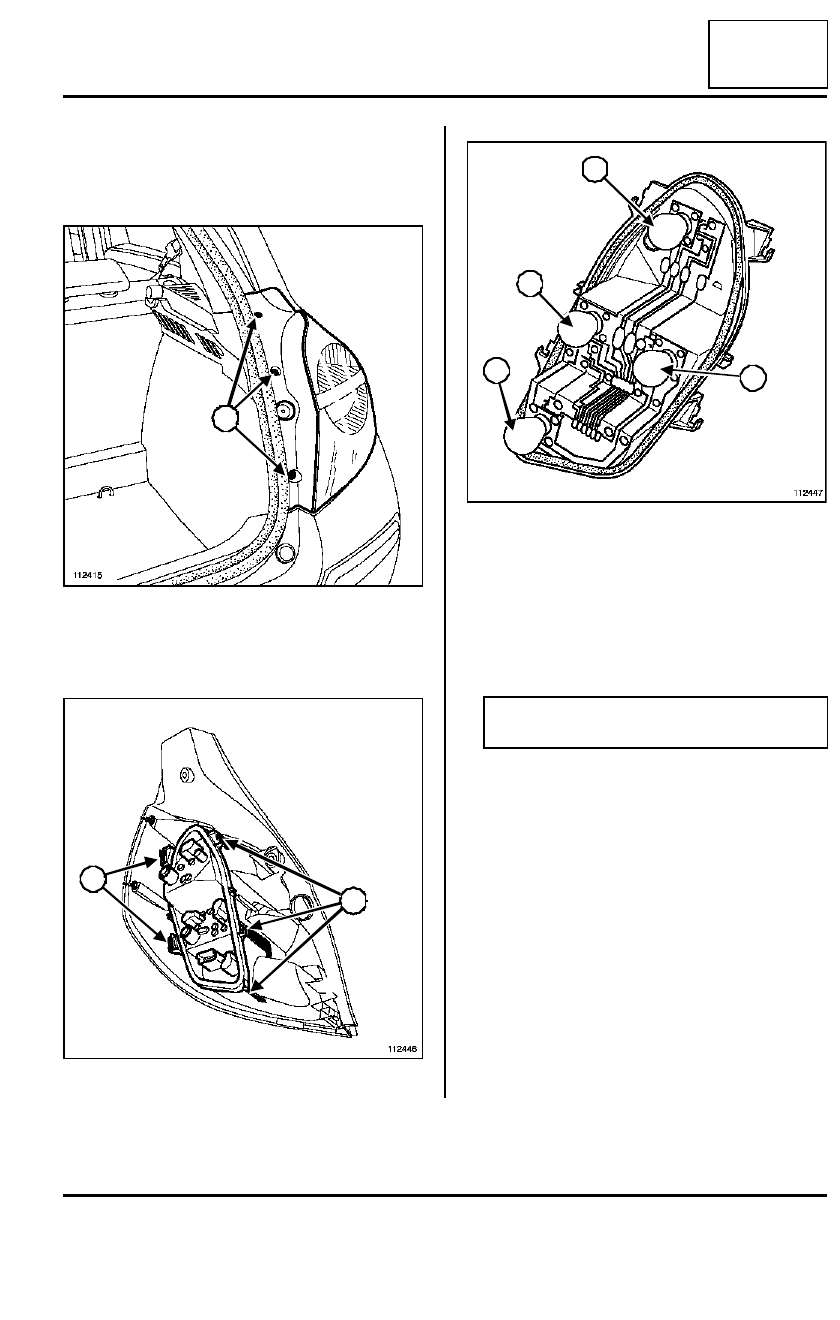

Quitar los tornillos de fijación de la luz trasera (1).

Desconectar el conector.

Extraer el piloto trasero.

Soltar la platina actuando en los clips (2) y (3).

Extraer las lámparas.

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Encajar la platina en el piloto.

Conectar el conector.

112415

112446

1

1

2

3

3

112447

(4)

Luz de posición y luz de stop
(P21/5W)

(5)

Luz de marcha atrás (P21W)

(6)

Indicador de dirección (PY21W)

(7)

Luz de niebla (P21W)

La implantación de las lámparas es idéntica para
las dos luces traseras.

4

5

6

7

81A

-

3

ILUMINACIÓN TRASERA

Luz trasera en aleta: Extracción - Reposición

81A

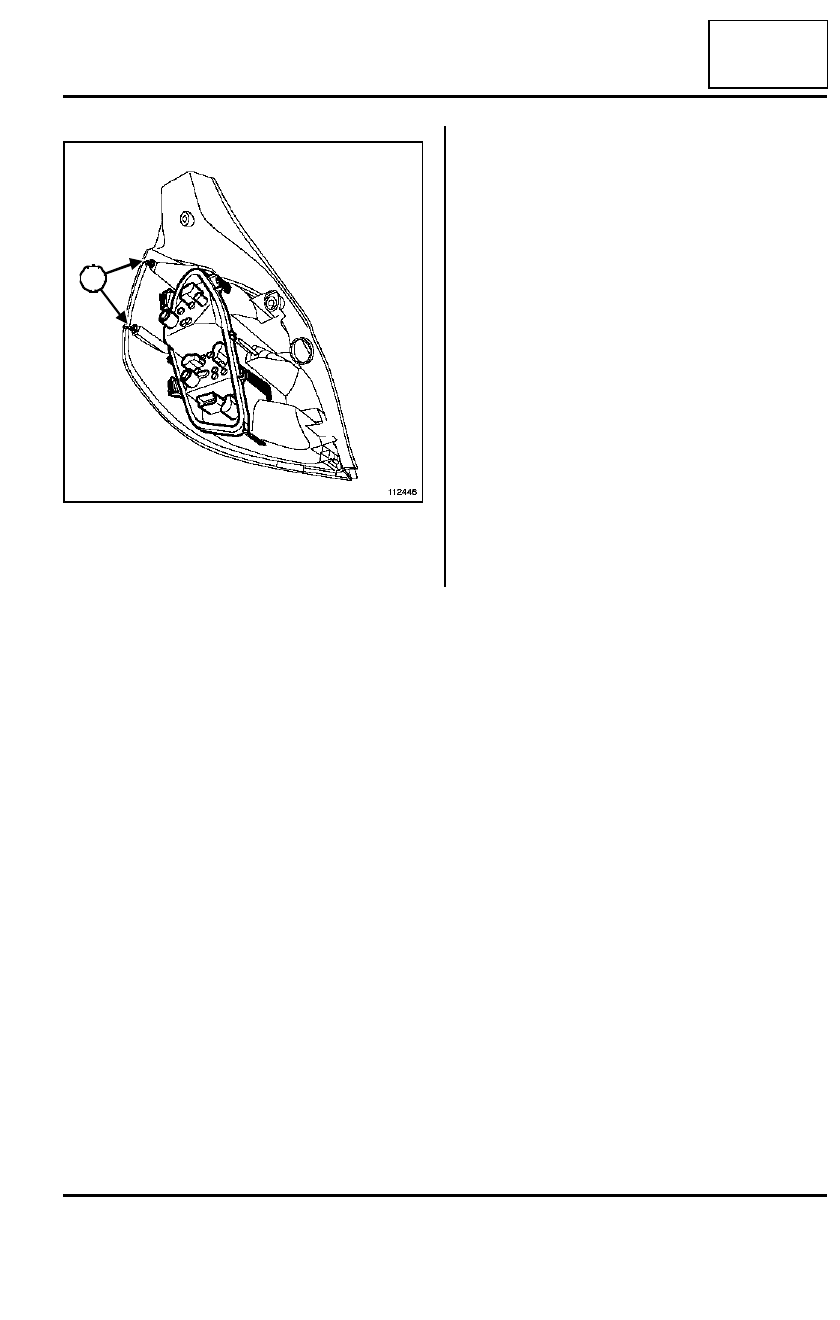

Posicionar el piloto trasero en la aleta con ayuda de
los centradores (8).

fijar el piloto trasero.

112446

8

81A

-

4

ILUMINACIÓN TRASERA

Iluminador de la placa de matrícula: Extracción - Reposición

81A

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

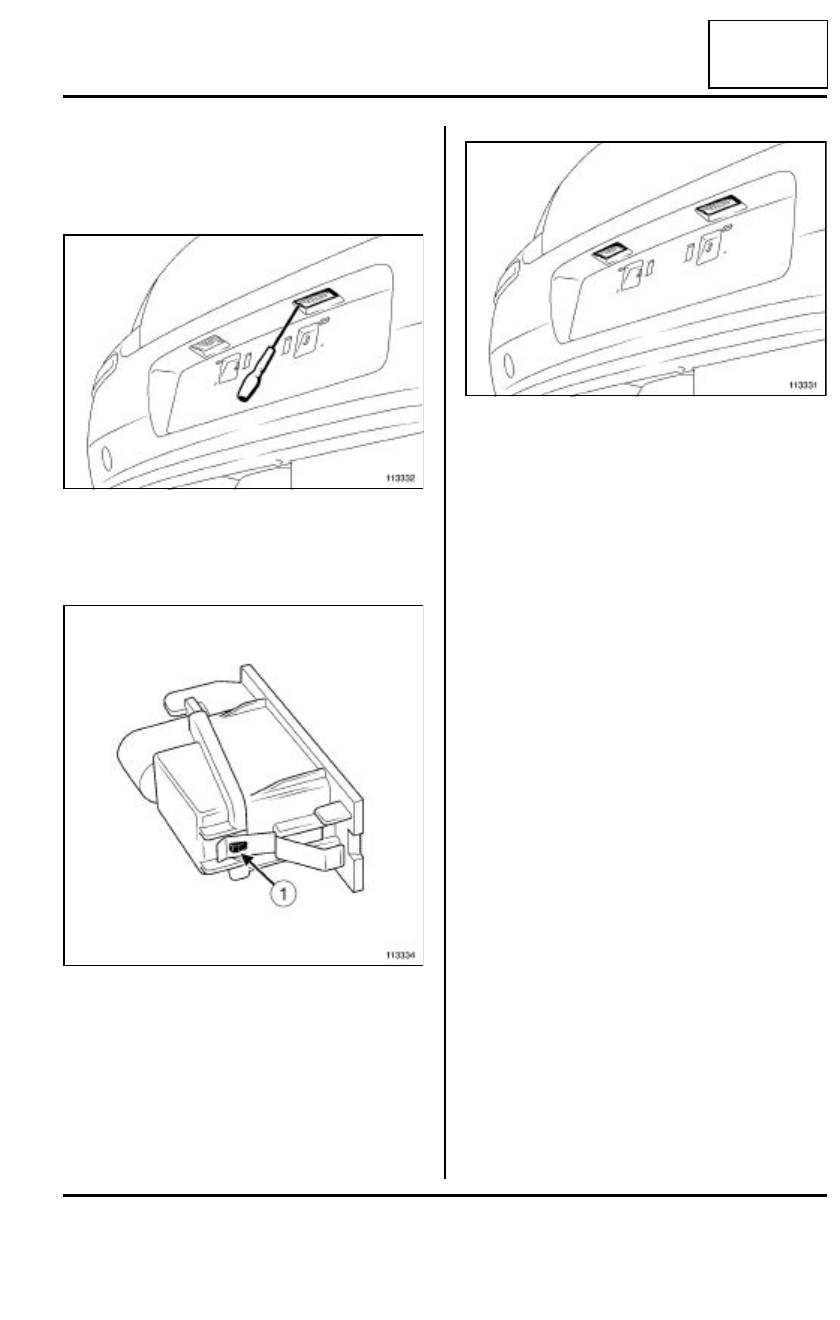

Extraer el iluminador de placa utilizando un destor-
nillador plano.

Desconectar el conector.

Soltar el iluminador en (1) para acceder a la lámpa-
ra.

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Para una sustitución de lámpara, utilizar una lámpa-
ra C5W homologada.

Conectar el conector.

Colocar el iluminador.

113332

113334

113331

81B

-

1

ILUMINACIÓN INTERIOR

Iluminación interior: Prestación

81B

I - GENERALIDADES

Para garantizar la iluminación interior del habitáculo,
los vehículos pueden estar equipados, según el nivel
de equipamiento:

- de un plafonier equipado con un iluminador (zona

central delantera),

- de un plafonier equipado con un iluminador (zona

central trasera),

- de iluminadores de espejo de cortesía (conductor y

pasajero),

- de un iluminador de guantera,

- de iluminadores de cavidad en los pies situados en el

centro del panel de la puerta delantera,

- de un iluminador del maletero.

Los plafones situados en el guarnecido del techo pue-
den estar equipados:

- para el plafonier central delantero:

• de un iluminador sin spot de lectura,

• de un iluminador con un spot lado del pasajero,

• de un iluminador con dos spot.

para el plafonier central trasero:

• de un iluminador sin spot de lectura,

• de un iluminador con dos spot.

II - ESTRATEGIA DE FUNCIONAMIENTO DE LA
ILUMINACIÓN

Los iluminadores interiores son encendidos automática
e instantáneamente por la UCH:

- a la apertura de una puerta o del maletero,

- al desbloquear los abrientes con el telemando o por la

detección de presencia o de movimiento del mando
de apertura exterior (en modo "manos libres"),

- por el hecho de retirar la llave o la tarjeta Renault.

Para apagar los iluminadores interiores, la UCH impo-
ne según el caso:

- el apagado sin temporización al cerrar los abrientes

con el telemando o por la tarjeta Renault.

- el apagado temporizado (progresivo):

• después de cerrar el último abriente,

• al desbloquear los abrientes con el telemando o por

la detección de presencia o de movimiento del man-
do de apertura exterior (en modo "manos libres"),

• después de arrancar el motor.

III - FUNCIONAMIENTO DEL ILUMINADOR DE
CORTESÍA

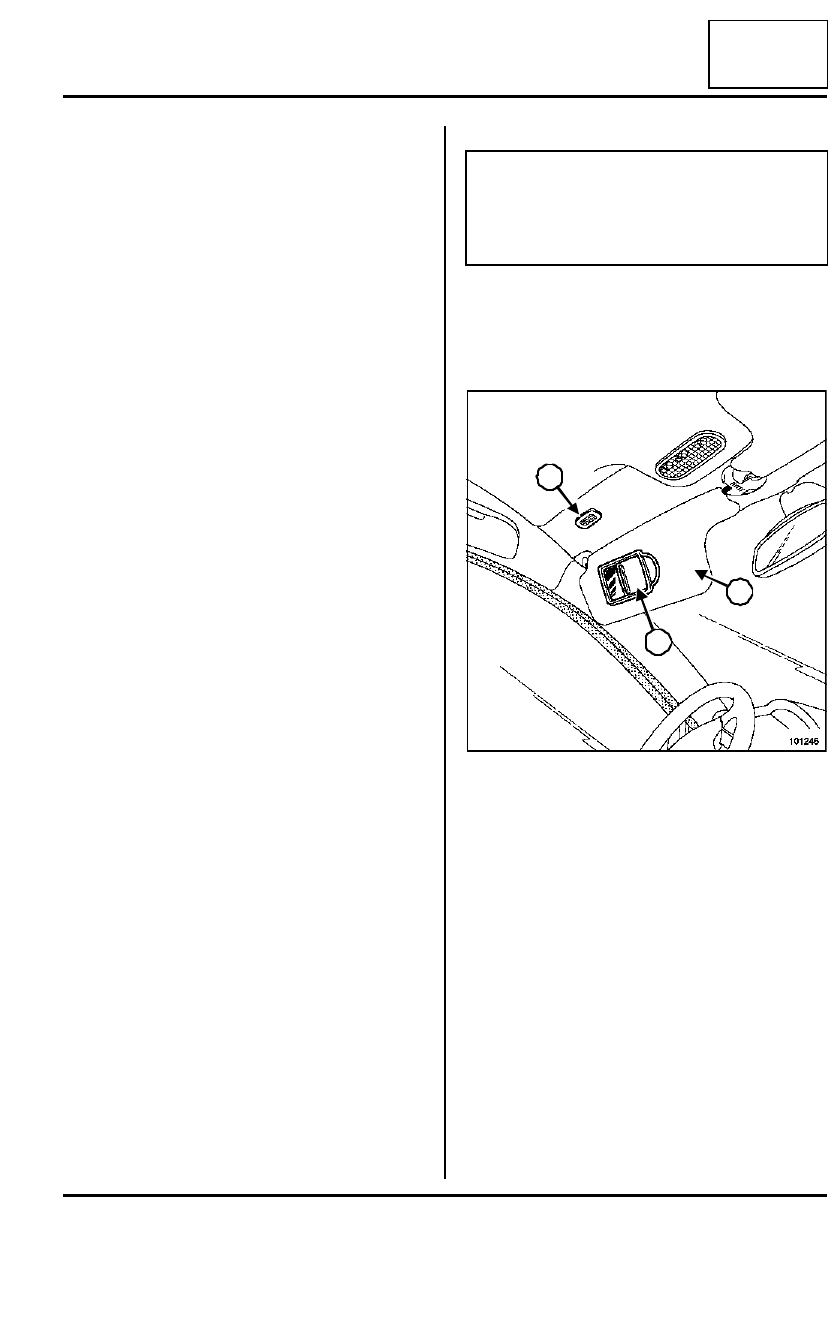

Los espejos de cortesía pueden estar acompañados
de un iluminador integrado en el guarnecido del techo.

El interruptor está situado en la portezuela (1) del es-
pejo del quitasol (2).

Nota:

La UCH pilota el apagado de los iluminadores inte-
riores tras una temporización de 20 minutos
aproximadamente cuando el iluminador está en
posición encendido forzado.

101246

1

2

3
