80B

-

5

FAROS DELANTEROS

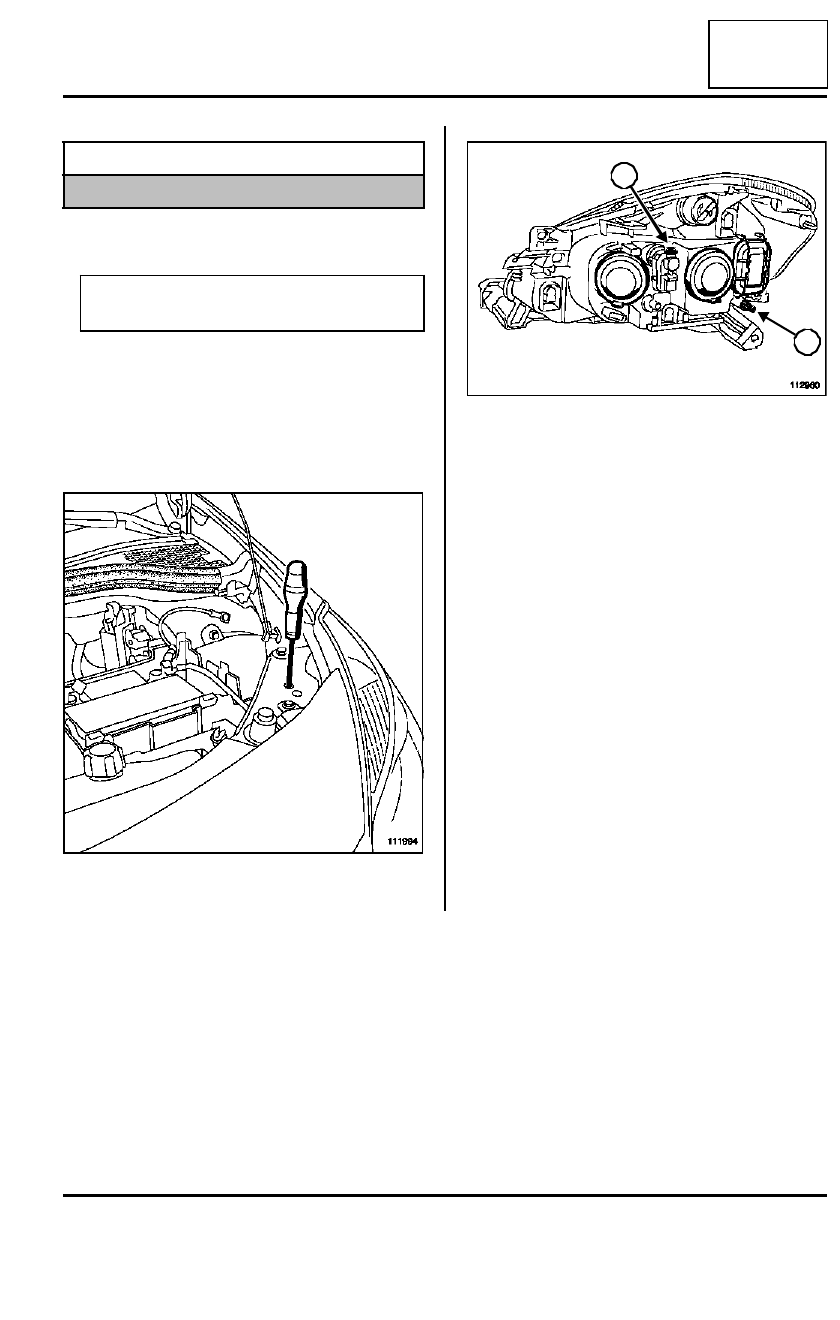

Faro halógeno: Reglaje

80B

Colocar el vehículo sobre una superficie plana y ho-
rizontal.

Controlar y dar presión a los neumáticos.

Asegurarse de que el maletero del vehículo está
vacío.

Colocar el mando de reglaje in situ a "0".

Colocar un reglafaros delante del vehículo y reglar-
lo en función del valor escrito (-1.0%).

Para el reglaje vertical se ha previsto un pozo de re-
glaje.

Accionar el tornillo (1) para el reglaje vertical.

Accionar el tornillo (2) para el reglaje horizontal.

Material indispensable

reglafaros

ATENCIÓN

No apretar el freno de parking.

111994

112960

2

1

80B

-

6

FAROS DELANTEROS

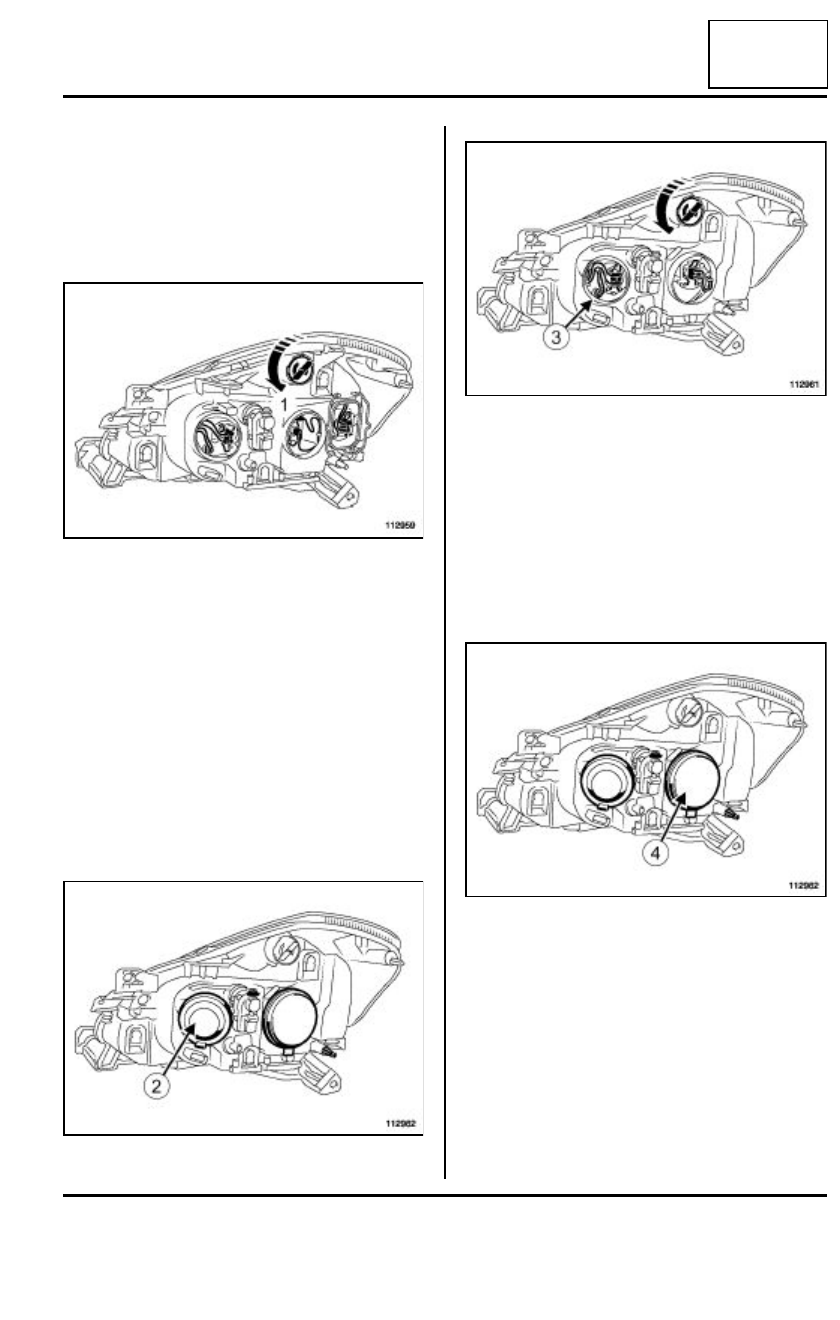

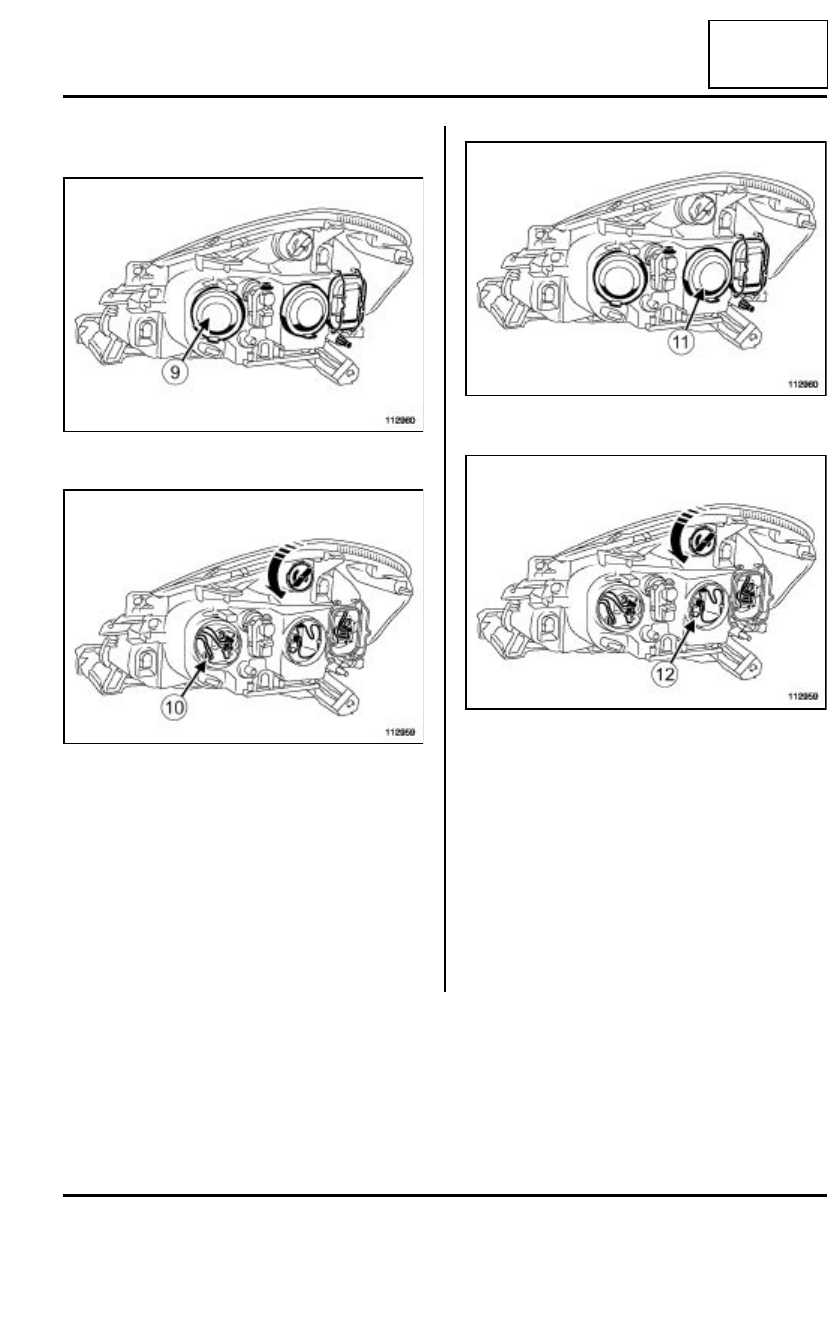

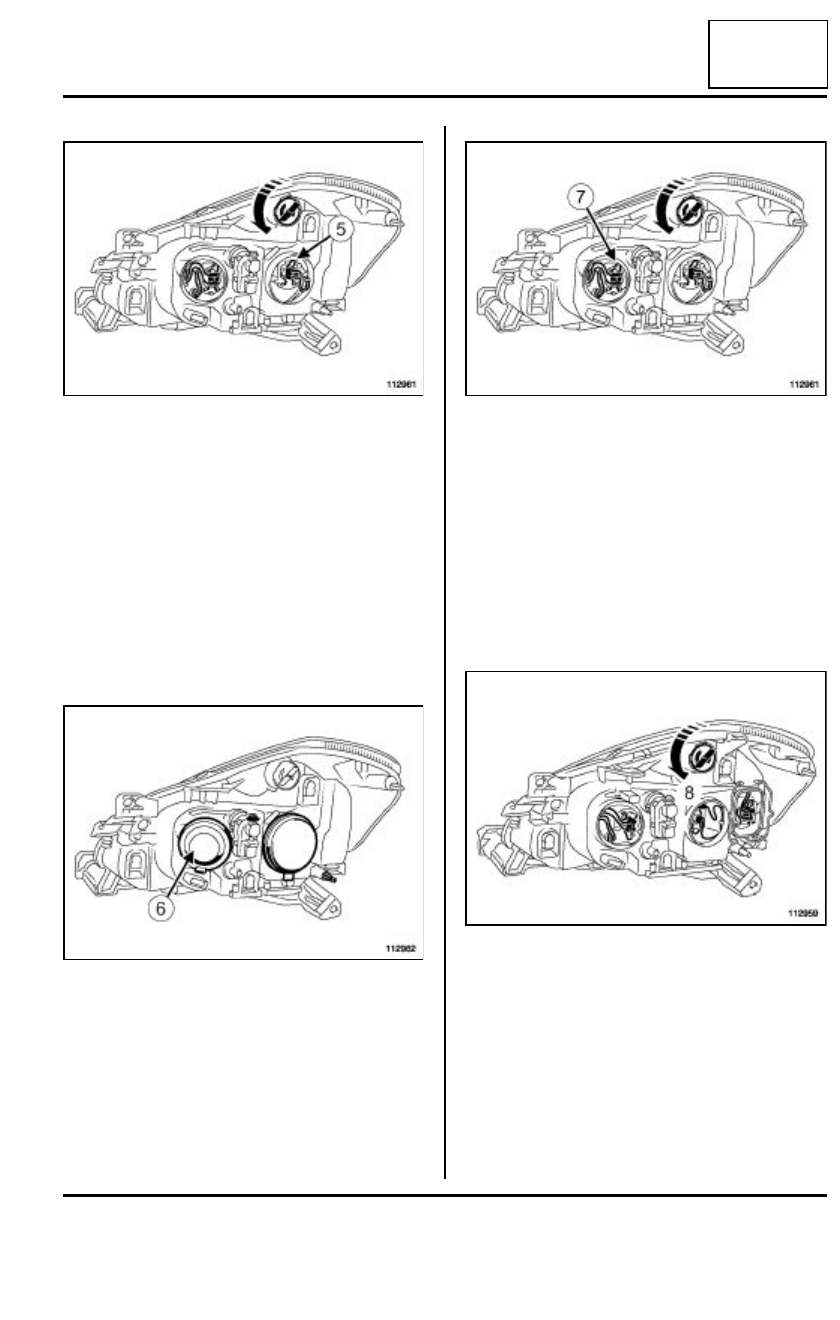

Lámpara halógena: Extracción - Reposición

80B

EXTRACCIÓN

I - FARO HALÓGENO SIN ILUMINACIÓN
ADICIONAL DE CURVA

1 - Lámparas de indicadores de dirección

Extraer:

- el casquillo girándolo un cuarto de vuelta (1),

- la lámpara.

Para sustituir una lámpara, utilizar una lámpara
PY21W homologada.

2 - Lámparas de luces de posición

Extraer el faro para el faro izquierdo (consultar 80B,
Faros delanteros, Faro halógeno: Extracción - Repo-
sición,  página 80B-4).

Soltar la boca de llenado del bocal del lavaparabri-
sas para el faro derecho.

Extraer la tapa estanca (2).

Extraer:

- el casquillo (3),

- la lámpara.

Para sustituir una lámpara, utilizar una lámpara
W5W homologada.

3 - Lámparas de luces de cruce

Soltar la boca de llenado del bocal del lavaparabri-
sas para el faro derecho.

Extraer la tapa estanca (4).

112959

112962

112961

112962

80B

-

7

FAROS DELANTEROS

Lámpara halógena: Extracción - Reposición

80B

Desconectar el conector.

Desbloquear la grapa (5).

Extraer la lámpara.

Para sustituir una lámpara, utilizar una lámpara H7
homologada.

4 - Lámparas de las luces de carretera

Extraer el faro para el faro izquierdo (consultar 80B,
Faros delanteros, Faro halógeno: Extracción - Repo-
sición,  página 80B-4).

Soltar la boca de llenado del bocal del lavaparabri-
sas para el faro derecho.

Extraer la tapa estanca (6).

Desconectar el conector.

Desbloquear la grapa (7).

Extraer la lámpara.

Para sustituir una lámpara, utilizar una lámpara H7
homologada.

II - FARO HALÓGENO CON ILUMINACIÓN
ADICIONAL DE CURVA

1 - Lámparas del indicador de dirección

Extraer:

- el casquillo girándolo un cuarto de vuelta (8),

- la lámpara.

Para sustituir una lámpara, utilizar una lámpara
PY21W homologada.

2 - Lámparas de luces de posición

Extraer el faro para el faro izquierdo (consultar 80B,
Faros delanteros, Faro halógeno: Extracción - Repo-
sición,  página 80B-4).

112961

112962

112961

112959

80B

-

8

FAROS DELANTEROS

Lámpara halógena: Extracción - Reposición

80B

Soltar la boca de llenado del bocal del lavaparabri-
sas para el faro derecho.

Extraer la tapa estanca (9).

Extraer:

- el casquillo (10),

- la lámpara.

Para sustituir una lámpara, utilizar una lámpara
W5W homologada.

3 - Lámparas de luces de cruce

Extraer el faro para el faro derecho (consultar 80B,
Faros delanteros, Faro halógeno: Extracción - Repo-
sición,  página 80B-4).

Extraer la tapa estanca (11).

Desconectar el conector.

Desbloquear la grapa (12).

Extraer la lámpara.

Para sustituir una lámpara, utilizar una lámpara H1
homologada.

4 - Lámparas de luces adicionales de curva

Extraer el faro (consultar 80B, Faros delanteros,
Faro halógeno: Extracción - Reposición,  página
80B-4).

112960

112959

112960

112959
