31A

-

47

ELEMENTOS PORTADORES DELANTEROS

Tubo de freno grupo hidráulico - estribo delantero derecho: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

31A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

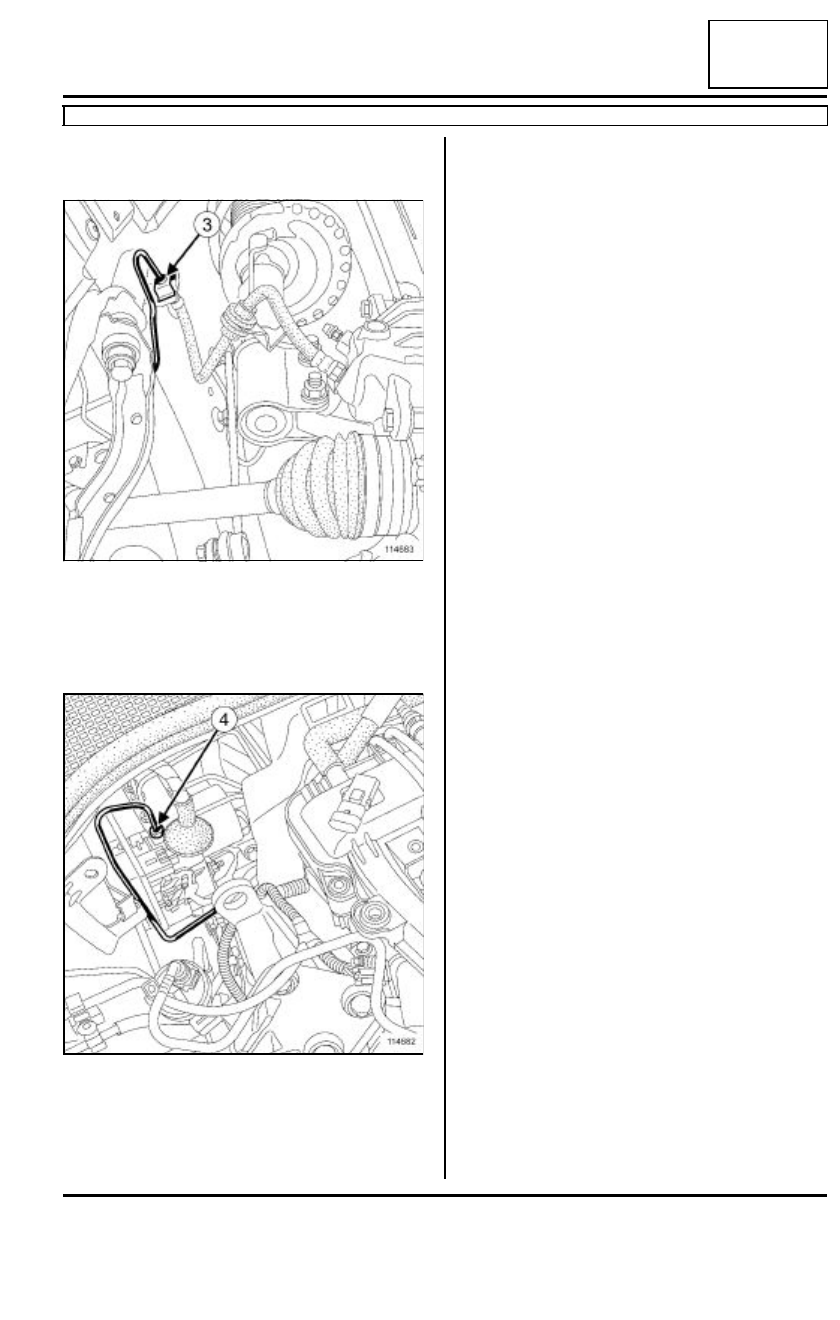

Aflojar el racor (3) de tubo de freno del flexible de

freno.

Desgrapar el tubo de freno de los clips.

Aflojar el racor (4) de tubo de freno del grupo hidráu-

lico.

Extraer el tubo de freno entre el grupo hidráulico y el
flexible de freno delantero izquierdo.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir las juntas de estanquidad de las canaliza-
ciones en el expansor.

Aceitar las juntas con el aceite preconizado para
acondicionador de aire para facilitar el enmangado.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el tubo de freno entre el grupo hidráulico y
el flexible de freno delantero izquierdo.

Encajar el tubo de freno.

Apretar a los pares:

- el racor del tubo de freno en el grupo hidráulico

(14 N.m),

- el racor de tubo en el flexible  (14 N.m).

III - ETAPA FINAL

Colocar los racores de canalización en el expansor
con las juntas nuevas.

Colocar los tornillos de fijación de los racores de ca-
nalización en el expansor.

Apretar al par los tornillos de fijación de los raco-
res de canalización (8 N.m).

Colocar el insonorizante en el tablero.

Colocar:

- los clips  de fijación del insonorizante,

- la tapa del motor (si el vehículo está equipado).

Extraer el aprieta-pedal.

Efectuar una purga del circuito de frenado (consultar
30A, Generalidades, Circuito de frenado: Purga,
página 30A-4).

Llenar el circuito de fluido refrigerante con el útil es-
tación de carga.

Colocar la rueda delantera derecha (consultar 35A,
Ruedas y neumáticos:,  Rueda: Extracción - Re-
posición, página 35A-4).

Conectar la batería (consultar Batería: Extracción -
Reposición).

114683

114682

31A

-

48

ELEMENTOS PORTADORES DELANTEROS

Tubo de freno grupo hidráulico - racor bajo carrocería: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

31A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Vaciar el circuito de fluido refrigerante mediante el
útil estación de carga.

Colocar un aprieta-pedal en el pedal de freno.

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer la batería (consultar Batería: Extracción -
Reposición).

Extraer:

- la tapa del motor (si el vehículo está equipado),

- la carcasa del filtro de aire (consultar Carcasa del

filtro de aire: Extracción - Reposición).

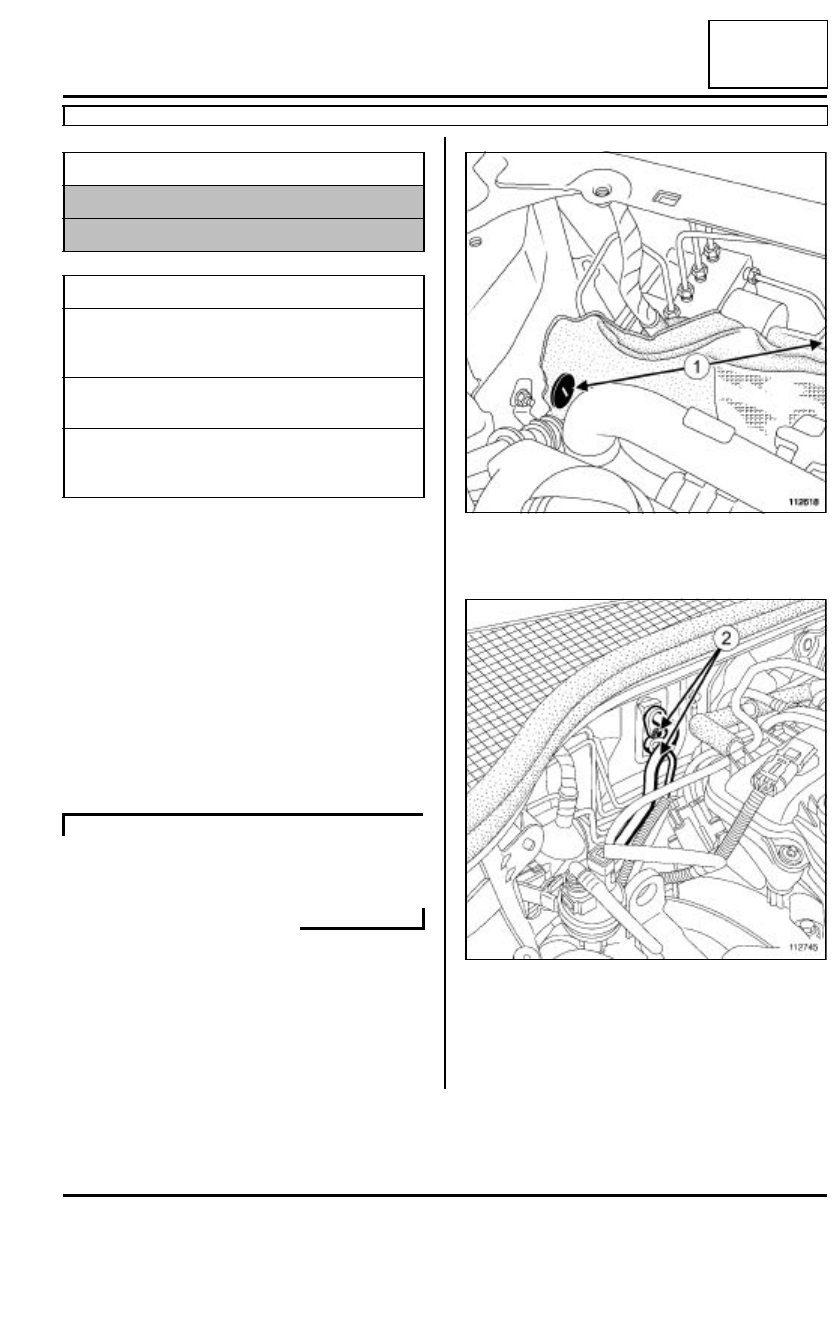

Extraer los dos clips (1) del insonorizante.

Separar el insonorizante para visualizar los tubos.

Quitar los tornillos de fijación (2) de los racores de
canalización en el expansor.

Apartar los racores de canalización del expansor.

Colocar unos tapones de protección en cada orificio.

Material indispensable

estación de carga

aprieta-pedal

Pares de apriete

m

racores de los tubos de
freno en el grupo
hidráulico

14 N.m

racores de los tubos
bajo la carrocería

14 N.m

tornillos de fijación de
los racores de canaliza-
ción

8 N.m

K4J o K4M o K9K

112618

112745

31A

-

49

ELEMENTOS PORTADORES DELANTEROS

Tubo de freno grupo hidráulico - racor bajo carrocería: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

31A

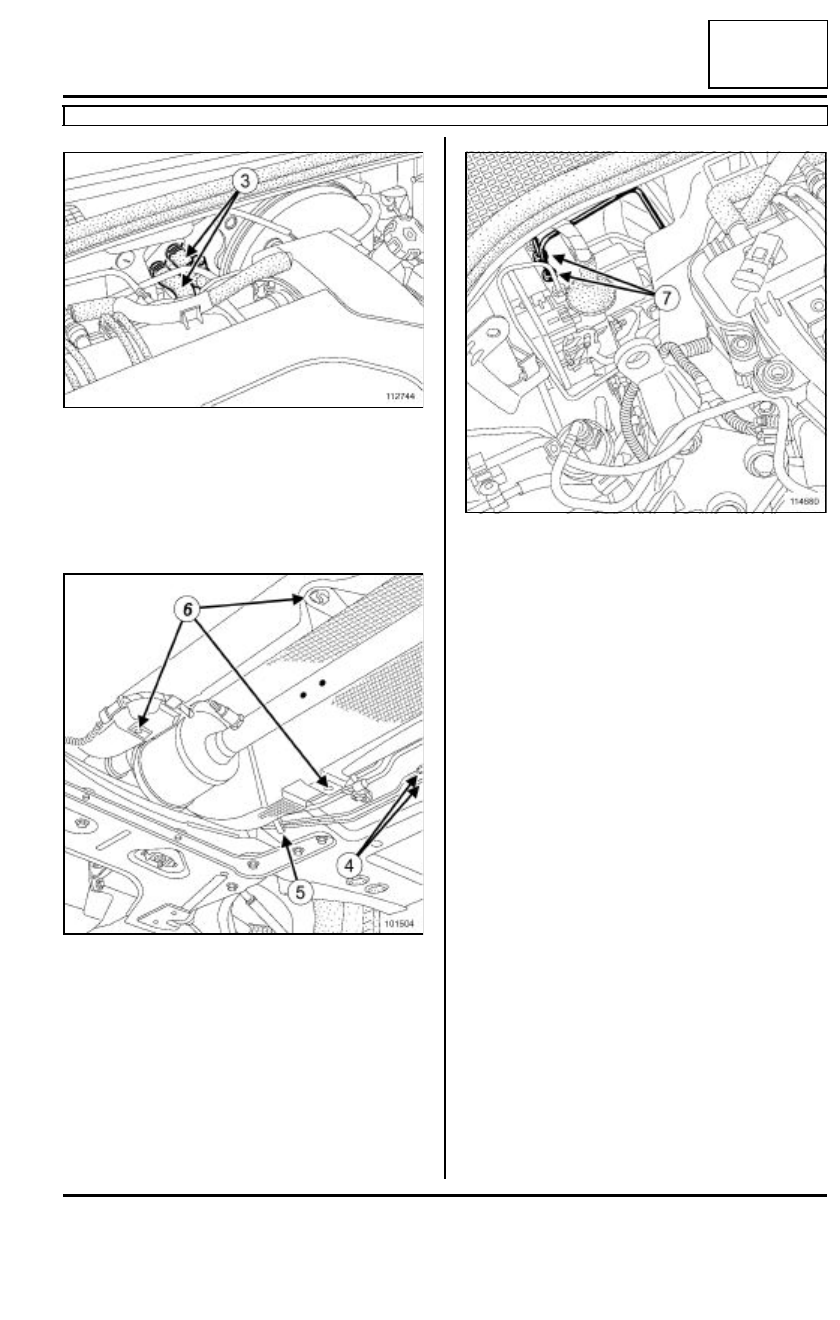

Poner pinzas-manguito (3).

Desconectar los manguitos de las canalizaciones
del aerotermo.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Aflojar los racores (4) del tubo de freno de los raco-
res bajo la carrocería.

Desgrapar los tubos de freno de los clips (5).

Extraer las fijaciones (6) de la pantalla térmica.

Aflojar los racores (7) del tubo de freno del grupo hi-
dráulico.

Extraer los tubos de freno entre el grupo hidráulico y
los racores bajo la carrocería.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir las juntas de estanquidad de las canaliza-
ciones en el expansor.

Aceitar las juntas con el aceite preconizado para
acondicionador de aire para facilitar el enmangado.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar los tubos de freno entre el grupo hidráulico
y los racores bajo la carrocería.

Colocar las fijaciones de la pantalla térmica.

Encajar los tubos de freno.

Apretar a los pares:

- los racores de los tubos de freno en el grupo hi-

dráulico (14 N.m),

- los  racores de los tubos bajo la carrocería (14

N.m).

112744

101504

114680

31A

-

50

ELEMENTOS PORTADORES DELANTEROS

Tubo de freno grupo hidráulico - racor bajo carrocería: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

31A

III - ETAPA FINAL

Conectar los manguitos de las canalizaciones del
aerotermo.

Extraer las pinzas de manguitos.

Colocar los racores de canalización en el expansor
con la junta nueva.

Colocar los tornillos de fijación de los racores de ca-
nalización en el expansor.

Apretar al par los tornillos de fijación de los raco-
res de canalización (8 N.m).

Colocar:

- el insonorizante en el tablero,

- los clips de fijación del insonorizante,

- la carcasa del filtro de aire (consultar Carcasa del

filtro de aire: Extracción - Reposición),

- la tapa del motor (si el vehículo está equipado).

Colocar la batería (consultar Batería: Extracción -
Reposición).

Extraer el aprieta-pedal del pedal de freno.

Efectuar una purga del circuito de frenado (consultar
30A, Generalidades, Circuito de frenado: Purga,
página 30A-4).

Efectuar la puesta a nivel del líquido de refrigera-
ción.

Llenar el circuito de fluido refrigerante con el útil es-
tación de carga.

Conectar la batería (consultar Batería: Extracción -
Reposición).

K4J o K4M o K9K
