31A

-

43

ELEMENTOS PORTADORES DELANTEROS

Tubo de freno grupo hidráulico - estribo delantero izquierdo: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

31A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Vaciar el circuito de fluido refrigerante mediante el
útil estación de carga.

Colocar un aprieta-pedal en el pedal de freno.

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer la rueda delantera izquierda (consultar 35A,
Ruedas y neumáticos:, Rueda: Extracción - Re-
posición, página 35A-4).

Extraer la batería (consultar Batería: Extracción -
Reposición).

Extraer:

- la tapa del motor (si el vehículo está equipado),

- la carcasa del filtro de aire (consultar Carcasa del

filtro de aire: Extracción - Reposición).

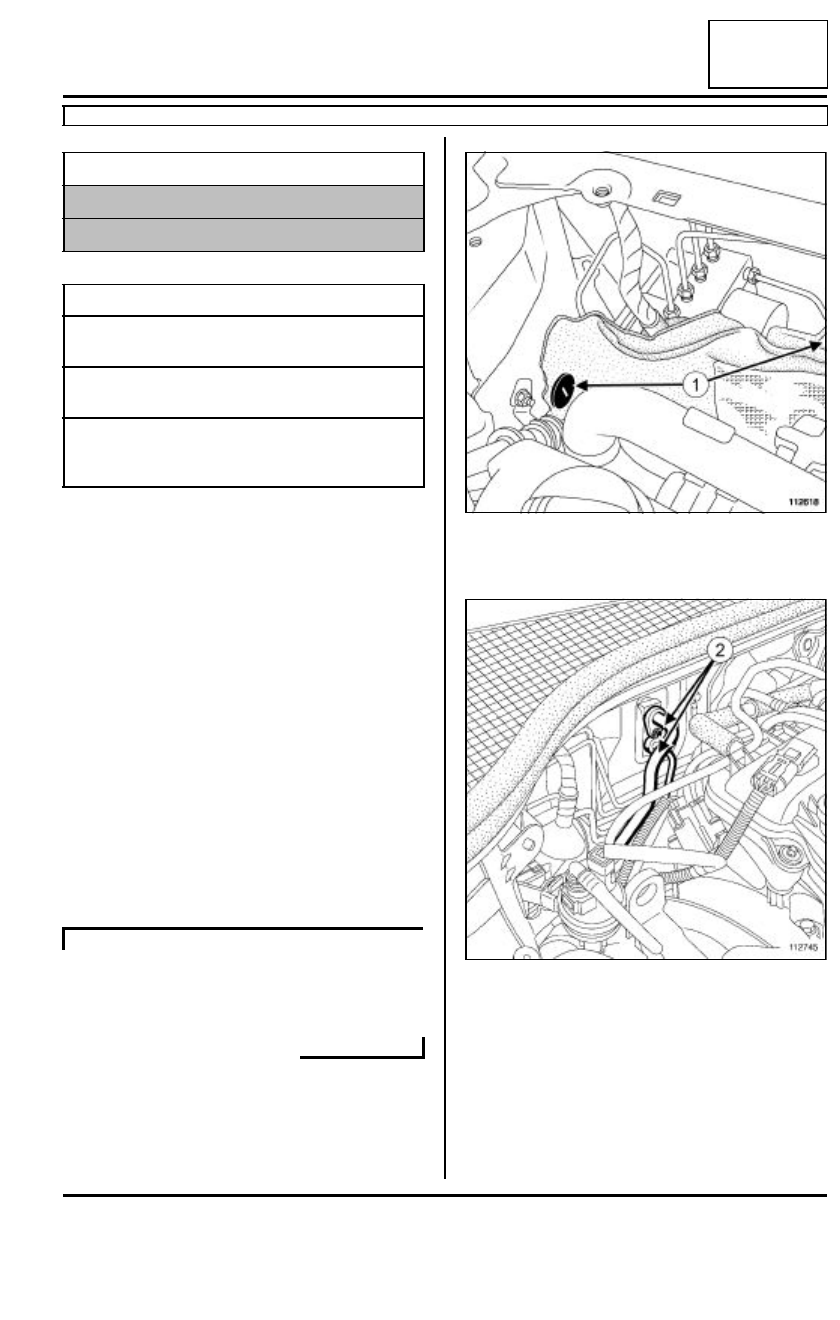

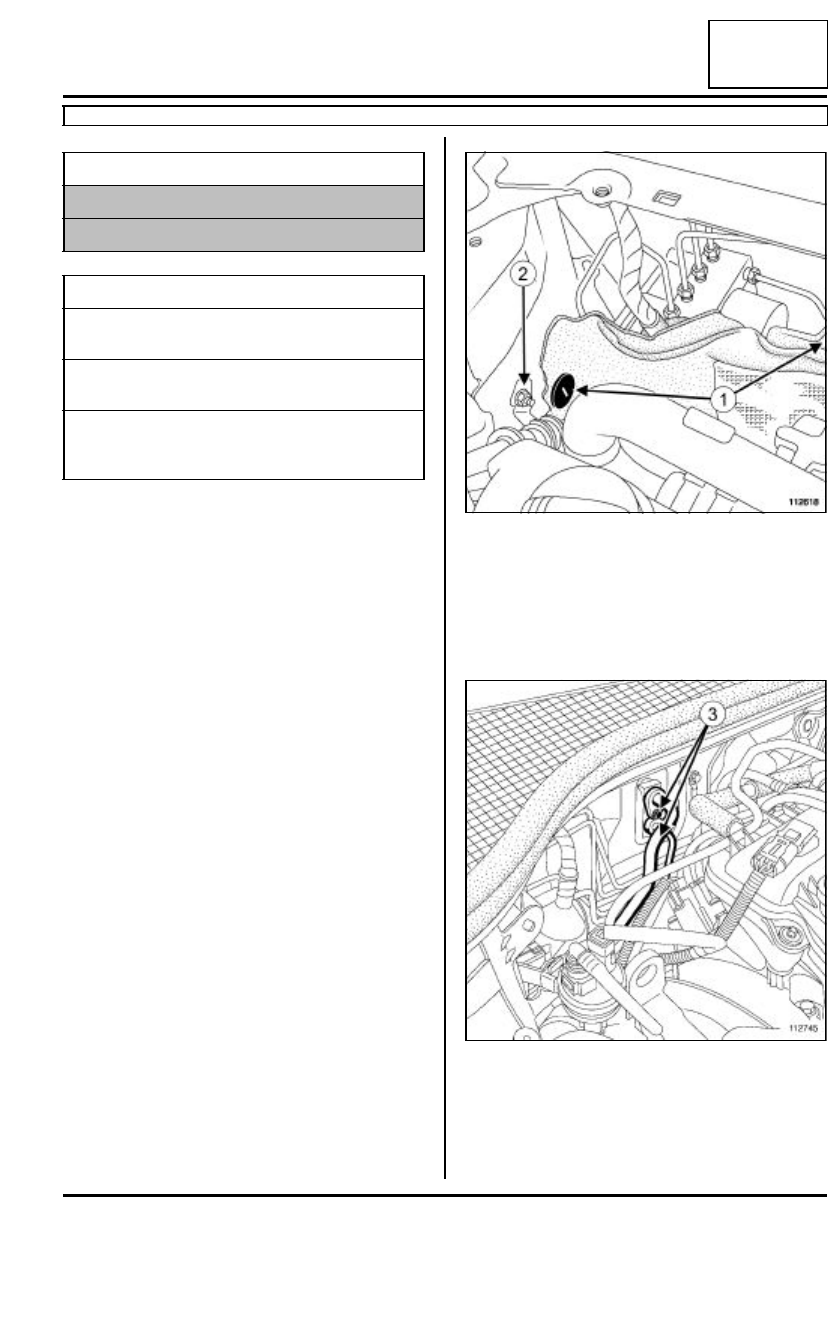

Extraer los clips (1) del insonorizante.

Separar el insonorizante para visualizar los tubos.

Quitar los tornillos de fijación (2) de los racores de
canalización en el expansor.

Apartar los racores de canalización del expansor.

Colocar unos tapones de protección en cada orificio.

Material indispensable

estación de carga

aprieta-pedal

Pares de apriete

m

racor del tubo de freno
en el grupo hidráulico

14 N.m

racor de tubo en el flexi-
ble

14 N.m

tornillos de fijación de
los racores de canaliza-
ción

8 N.m

K4J o K4M o K9K

112618

112745

31A

-

44

ELEMENTOS PORTADORES DELANTEROS

Tubo de freno grupo hidráulico - estribo delantero izquierdo: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

31A

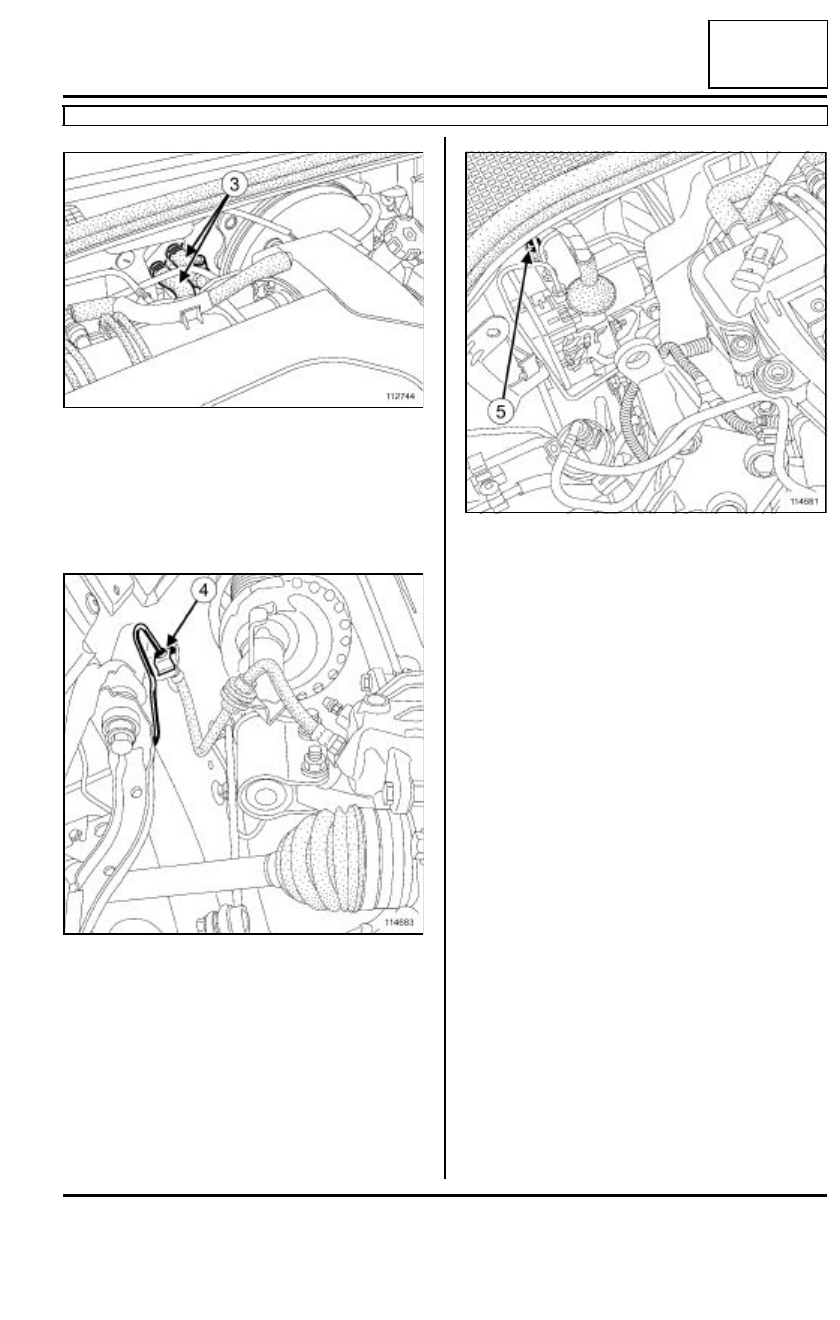

Poner pinzas-manguito (3).

Desconectar los manguitos de las canalizaciones
del aerotermo.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Aflojar el racor (4) del tubo de freno del flexible de
freno.

Desgrapar los tubos de freno de los clips.

Aflojar el racor (5) del tubo de freno del grupo hi-
dráulico.

Extraer el tubo de freno entre el grupo hidráulico y el
flexible de freno delantero izquierdo.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir las juntas de estanquidad de las canaliza-
ciones en el expansor.

Aceitar las juntas con el aceite preconizado para
acondicionador de aire para facilitar el enmangado.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el tubo de freno entre el grupo hidráulico y
el flexible de freno delantero izquierdo.

Encajar el tubo de freno.

Apretar a los pares:

- el racor del tubo de freno en el grupo hidráulico

(14 N.m),

- el racor de tubo en el flexible  (14 N.m).

III - ETAPA FINAL

Conectar los manguitos de las canalizaciones del
aerotermo.

Extraer las pinzas de manguitos.

112744

114683

114681

31A

-

45

ELEMENTOS PORTADORES DELANTEROS

Tubo de freno grupo hidráulico - estribo delantero izquierdo: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

31A

Colocar los racores de canalización en el expansor
con las juntas nuevas.

Colocar los tornillos de fijación de los racores de ca-
nalización en el expansor.

Apretar al par los tornillos de fijación de los raco-
res de canalización (8 N.m).

Colocar:

- el insonorizante en el tablero,

- los clips de fijación del insonorizante,

- la carcasa del filtro de aire (consultar Carcasa del

filtro de aire: Extracción - Reposición),

- la tapa del motor (si el vehículo está equipado),

Colocar la batería (consultar Batería: Extracción -
Reposición).

Extraer el aprieta-pedal.

Efectuar una purga del circuito de frenado (consultar
30A, Generalidades, Circuito de frenado: Purga,
página 30A-4).

Efectuar la puesta a nivel del líquido de refrigera-
ción.

Llenar el circuito de fluido refrigerante con el útil es-
tación de carga.

Colocar la rueda delantera izquierda (consultar 35A,
Ruedas y neumáticos:, Rueda: Extracción - Re-
posición, página 35A-4).

Conectar la batería (consultar Batería: Extracción -
Reposición).

K4J o K4M o K9K

31A

-

46

ELEMENTOS PORTADORES DELANTEROS

Tubo de freno grupo hidráulico - estribo delantero derecho: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

31A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Vaciar el circuito de fluido refrigerante mediante el
útil estación de carga.

Colocar un aprieta-pedal en el pedal de freno.

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- la rueda delantera derecha(consultar 35A, Ruedas

y neumáticos:, Rueda: Extracción - Reposición,
página 35A-4),

- la tapa del motor (si el vehículo está equipado).

Extraer los clips (1) del insonorizante.

Separar el insonorizante para visualizar los tubos.

Quitar la tuerca de fijación (2) del tubo del circuito de
fluido refrigerante.

Quitar los tornillos de fijación (3) de los racores de
canalización en el expansor.

Apartar los racores de canalización del expansor.

Colocar unos tapones de protección en cada orificio.

Material indispensable

estación de carga

aprieta-pedal

Pares de apriete

m

racor del tubo de freno
en el grupo hidráulico

14 N.m

racor de tubo en el flexi-
ble

14 N.m

tornillos de fijación de
los racores de canaliza-
ción

8 N.m

112618

112745
