REFRIGERACIÓN

Radiador de refrigeración: Extracción - Reposición

K4J o K4M, y ACONDICIONADOR DE AIRE

19A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Extraer:

- la batería (consultar Batería: Extracción - Repo-

sición),

- la tapa de la caja de fusibles del motor,

- el soporte de la batería (consultar Soporte de la

batería: Extracción - Reposición),

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11),

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-Reposición),

- la válvula del vaso de expansión.

Vaciar:

- el circuito de refrigeración (consultar 19A, Refrige-

ración, Circuito de refrigeración: Vaciado - Lle-
nado, página 19A-10),

- el circuito de fluido refrigerante (consultar 62A,

Acondicionador de aire, Acondicionador de
aire: Piezas e ingredientes para la reparación).

Aclarar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración del mo-
tor: Limpieza, página 19A-12).

Atar el radiador de refrigeración al frente delantero.

Extraer:

- el travesaño soporte del radiador (consultar M R

393 Carrocería, 41A, Estructura inferior delan-
tera, Travesaño soporte del radiador: Extrac-
ción-Reposición),

- el vaso de expansión (consultar 19A, Refrigera-

ción, Vaso de expansión: Extracción - Reposi-
ción, página 19A-56),

- el resonador de aire (consultar 12A, Mezcla car-

burada, Resonador de aire: Extracción - Repo-
sición, página 12A-7).

Soltar el cableado del presostato en el condensa-
dor.

Extraer:

- el conector del presostato en el condensador,

- el conector del embrague del compresor del acon-

dicionador de aire,

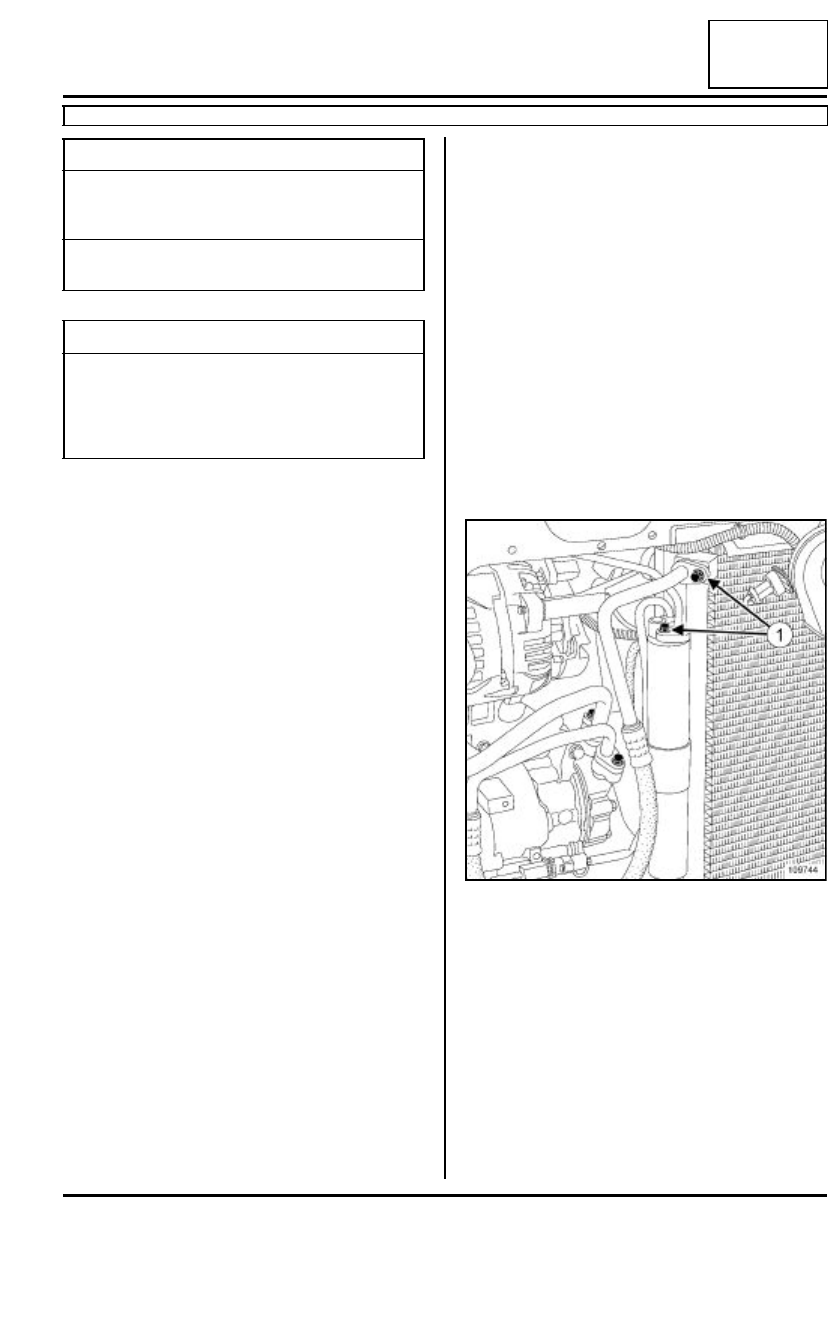

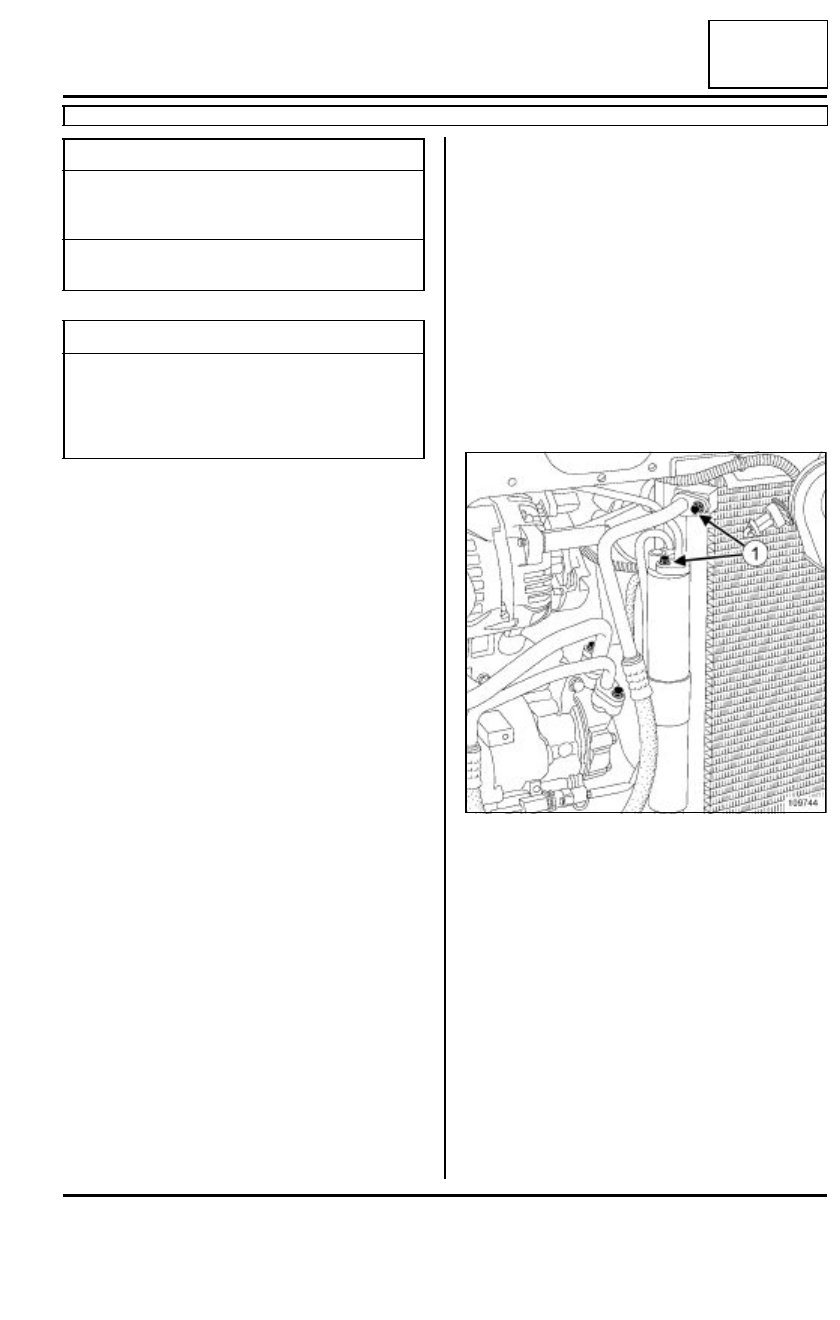

- los tornillos de fijación (1) de los racores de canali-

zación de acondicionador de aire en el condensa-
dor,

- el conector GMV.

Desacoplar los racores de canalización del acondi-
cionador de aire.

Colocar tapones en los racores de canalización del
acondicionador de aire.

Soltar el cableado en GMV.

Utillaje especializado indispensable

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Car. 1363

Palanca de desguar-
necido

Pares de apriete

m

tornillos de fijación de
los racores de canaliza-
ción del acondicionador
de aire en el condensa-
dor

8 N.m

109744

19A

-

22

REFRIGERACIÓN

Radiador de refrigeración: Extracción - Reposición

K4J o K4M, y ACONDICIONADOR DE AIRE

19A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar el radiador de refrigeración del frente delan-
tero.

Extraer:

- el radiador de refrigeración,

- los tampones del frente delantero.

Desvestido del radiador

Aflojar mediante el útil (Mot. 1448):

- la abrazadera del manguito inferior del vaso de ex-

pansión en el radiador,

- la abrazadera del manguito superior del vaso de

expansión en el radiador.

Extraer mediante el útil (Car. 1363):

- el manguito inferior del vaso de expansión en el ra-

diador,

- el manguito superior de vaso de expansión en el

radiador.

Extraer:

- el GMV del radiador de refrigeración,

- la botella deshidratante.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Vestido del radiador de refrigeración

Colocar:

- la botella deshidratante,

- el GMV en el radiador de refrigeración

- el manguito superior del vaso de expansión en el

radiador,

- el manguito inferior de vaso de expansión en el ra-

diador.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- los tampones del frente delantero,

- el radiador de refrigeración.

III - ETAPA FINAL

Encajar el cableado en el GMV.

Retirar los tapones en los racores de canalización
del acondicionador de aire.

Sustituir las juntas de estanquidad de los racores de
canalización del acondicionador de aire.

Colocar:

- el conector del GMV,

- el conector del embrague del compresor del acon-

dicionador de aire,

- el conector del presostato en el condensador,

- los racores de canalización del acondicionador de

aire,

- los tornillos de fijación de los racores de canaliza-

ción del acondicionador de aire.

Apretar al par los tornillos de fijación de los raco-
res de canalización del acondicionador de aire
en el condensador (8 N.m).

Encajar el cableado del presostato en el condensa-
dor.

Colocar:

- el resonador de aire (consultar 12A, Mezcla car-

burada, Resonador de aire: Extracción - Repo-
sición, página 12A-7),

- el vaso de expansión (consultar 19A, Refrigera-

ción, Vaso de expansión: Extracción - Reposi-
ción, página 19A-56),

- el travesaño soporte del radiador (consultar M R

393 Carrocería, 41A, Estructura inferior delan-
tera, Travesaño soporte del radiador extrac-
ción-Reposición),

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11),

- el soporte de la batería (consultar Soporte de la

batería: Extracción - Reposición),

- la tapa de la caja de fusibles del motor,

- la batería (consultar Batería: Extracción - Repo-

sición).

Llenar:

- el circuito de fluido refrigerante (consultar 62A,

Acondicionador de aire, Acondicionador de
aire: Piezas e ingredientes para la reparación),

- el circuito de refrigeración (consultar 19A, Refrige-

ración, Circuito de refrigeración: Vaciado - Lle-
nado, página 19A-10).

19A

-

23

REFRIGERACIÓN

Radiador de refrigeración: Extracción - Reposición

K4J o K4M, y ACONDICIONADOR DE AIRE

19A

Purgar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Purga,
página 19A-13).

Colocar el paragolpes delantero (consultar MR 393
Carrocería, 55A, Protecciones exteriores, Para-
golpes delantero: Extracción - Reposición).

19A

-

24

REFRIGERACIÓN

Radiador de refrigeración: Extracción - Reposición

K9K, y ACONDICIONADOR DE AIRE

19A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to).

Extraer:

- la batería (consultar Batería: Extracción - Repo-

sición),

- el soporte de la batería (consultar Soporte de la

batería: Extracción - Reposición),

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11),

- la válvula del vaso de expansión,

- el protector bajo el motor,

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción - Reposición).

Vaciar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Vaciado
- Llenado, página 19A-10).

Vaciar el circuito de fluido refrigerante (consultar
62A, Acondicionador de aire: Piezas e ingredien-
tes para la reparación).

Aclarar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración del mo-
tor: Limpieza, página 19A-12).

Atar el radiador de refrigeración al frente delantero.

Extraer:

- el cambiador aire-aire (consultar 12B, Sobreali-

mentación, Cambiador aire-aire: Extracción -
Reposición, página 12B-5),

- el travesaño soporte del radiador (consultar M R

393 Carrocería, 41A, Estructura inferior delan-
tera, Travesaño soporte del radiador: Extrac-
ción-Reposición),

- el vaso de expansión (consultar 19A, Refrigera-

ción, Vaso de expansión: Extracción - Reposi-
ción, página 19A-56).

Soltar el cableado del presostato en el condensa-
dor.

Extraer:

- el conector del presostato en el condensador,

- el conector del embrague del compresor del acon-

dicionador de aire,

- los tornillos de fijación (1) de los racores de canali-

zación de acondicionador de aire en el condensa-
dor,

- el conector GMV.

Desacoplar los racores de canalización del acondi-
cionador de aire.

Colocar tapones en los racores de canalización del
acondicionador de aire.

Utillaje especializado indispensable

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Car. 1363

Palanca de desguar-
necido

Pares de apriete

m

tornillos de fijación de
los racores de canaliza-
ción del acondicionador
de aire en el condensa-
dor

8 N.m
