Renault Clio. Руководство - часть 230
ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
Брызговик
42А
42A-16
Брызговик
Замена этой детали является дополнительной
операцией при замене панели крепления блок-
фары после лобового удара.
Особенности автомобилей Clio II фазы 2:
Деталь для автомобилей фазы 2 несколько
отличается от деталей для автомобилей Clio II
фазы 1, однако методика замены одинаковая.

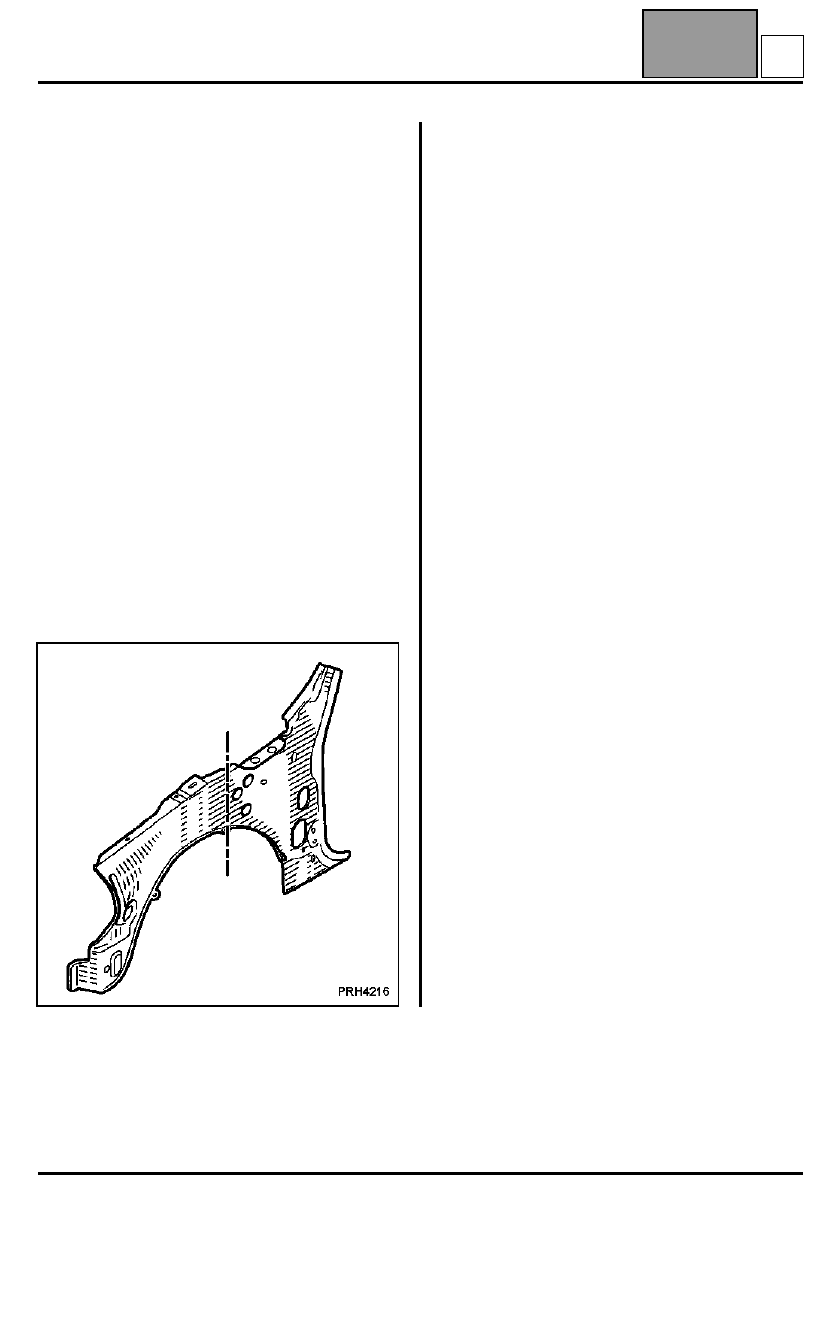

Данная операция производится частично (см.
разрез в приведенном ниже описании методики).
В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.
Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).
КОМПЛЕКТ ПОСТАВКИ
Деталь в сборе с:
– обжимной гайкой,
– кронштейном шарнирного соединения капота,
– кронштейном приборной панели,
– приварными гайками,
– кронштейном крепления крыла.

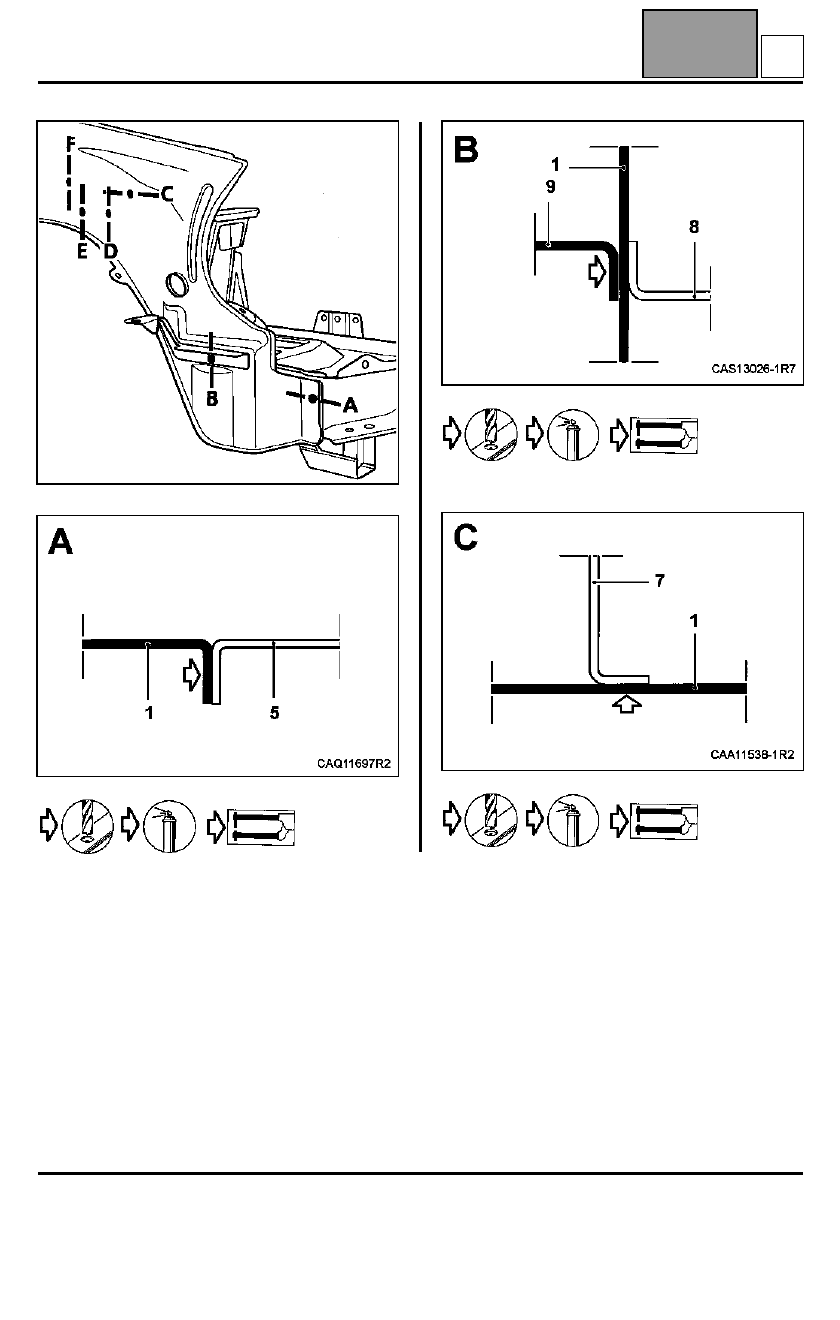

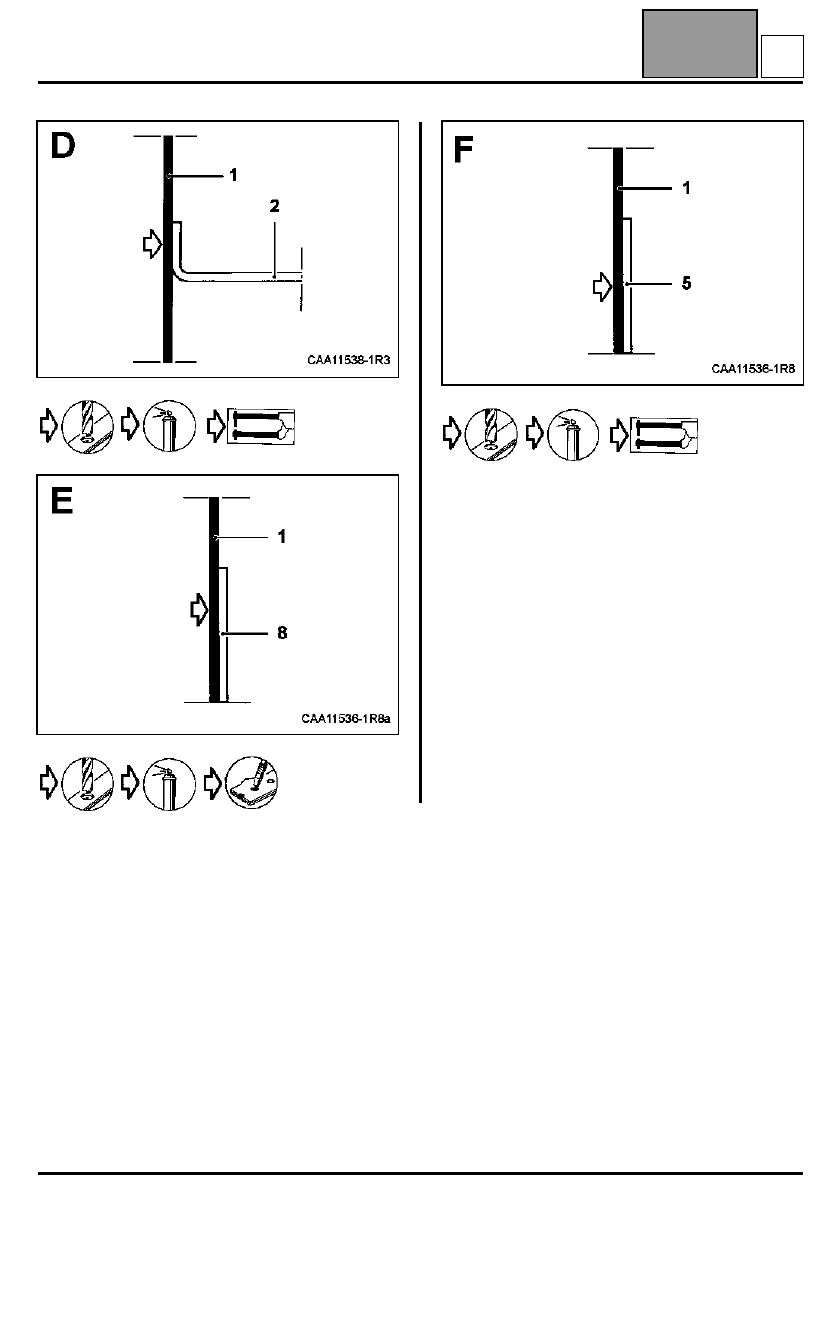

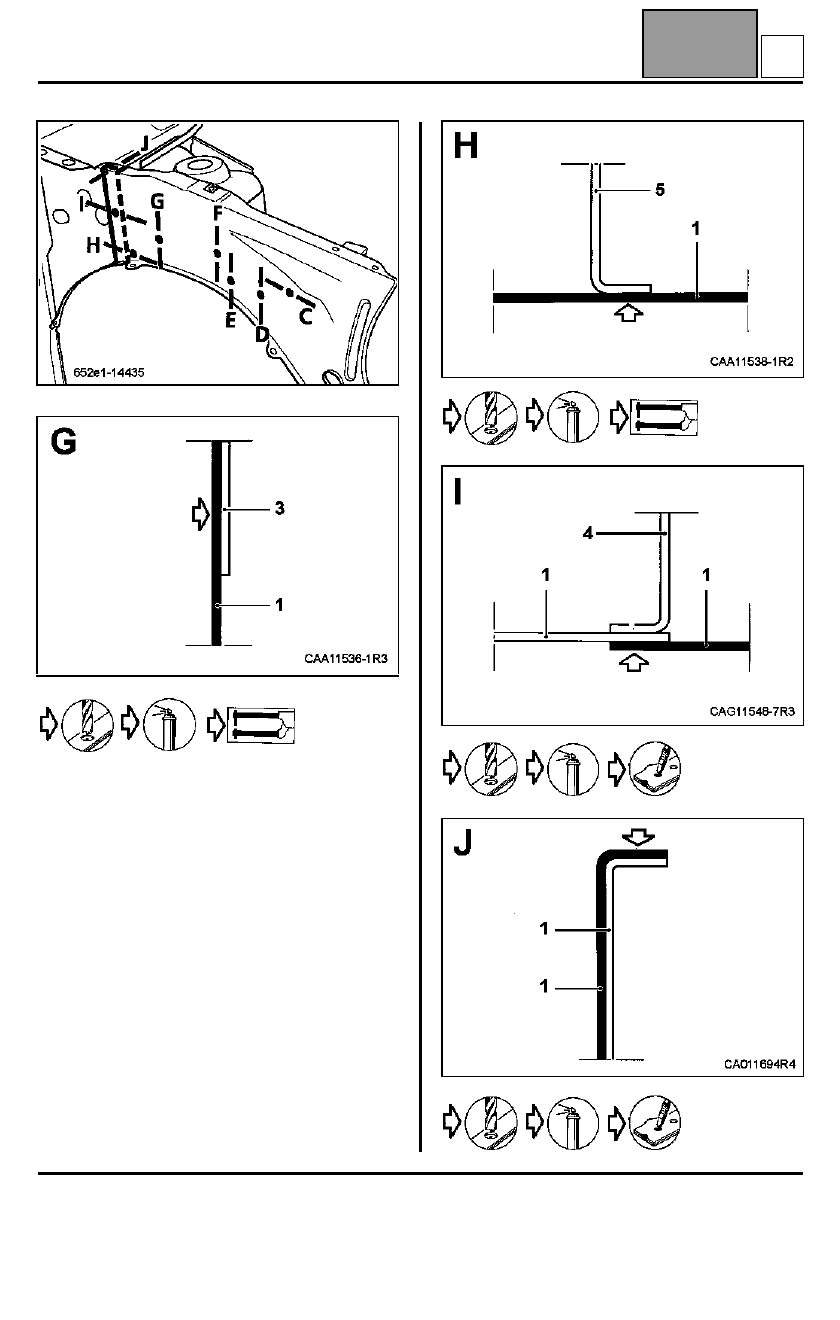

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1
Брызговик внутренней стойки кузова
2
Пластина опоры двигателя
3
Чашка амортизаторной стойки
4
Боковая стенка ниши воздухозабора
отопителя
5
Надставка чашки амортизаторной
стойки
6
Крайней передней поперечиной
7
Уголок пластины опоры двигателя
8
Колесная арка
9
Угловой кронштейн крепления
бампера
1,2
2
2
1
1,2
1,8
1,5
0,8
0,8
G
