НИЖНЯЯ ЦЕНТРАЛЬНАЯ ЧАСТЬ КУЗОВА
Центральная секция пола
41В
A
141В
НИЖНЯЯ ЦЕНТРАЛЬНАЯ ЧАСТЬ КУЗОВА

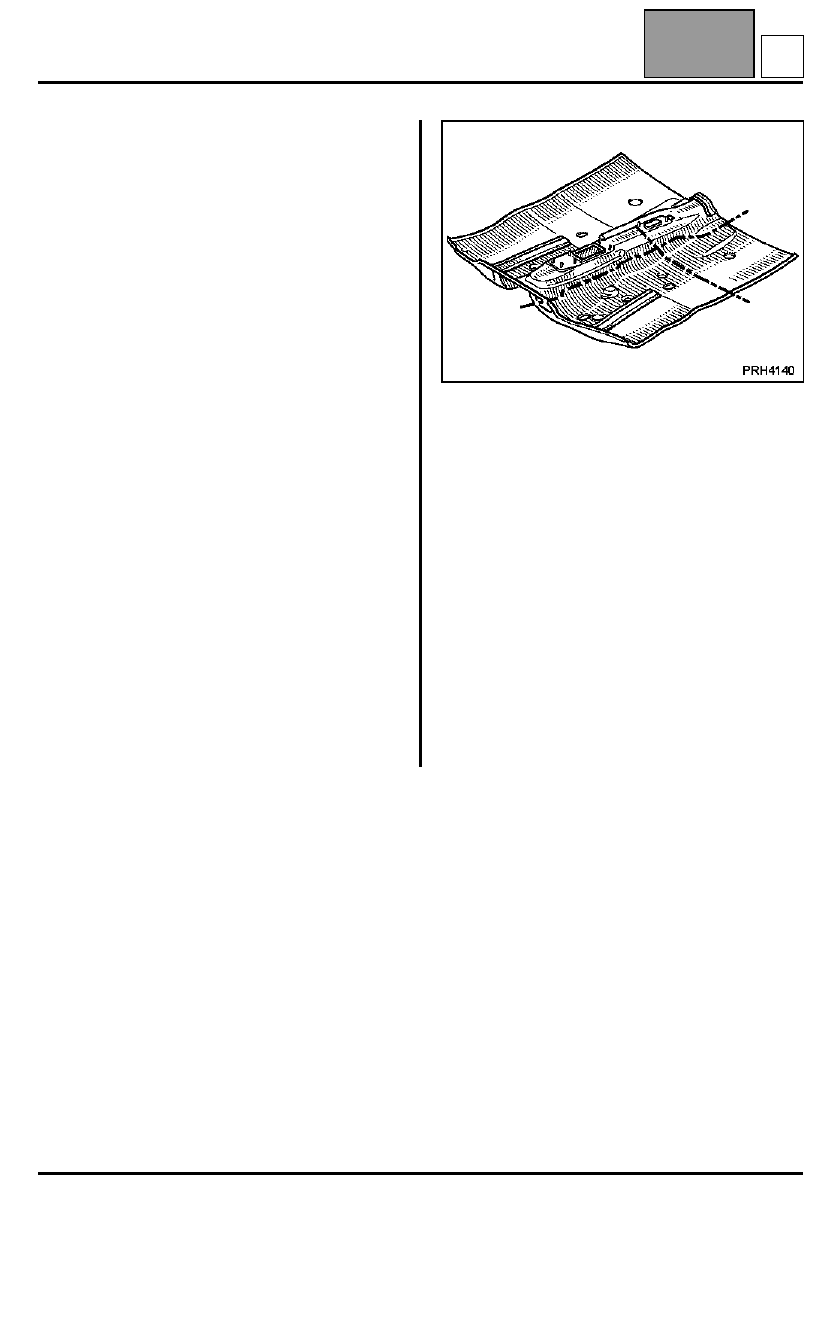

Центральная секция пола
Замена данной детали является дополнительной
операцией при замене:
1 При лобовом ударе:
– задней части переднего лонжерона,
– щитка передка.
2 При боковом ударе:
– передней стойки кузова с внутренней панелью
– накладки панели порога.
Замена данной детали выполняется одинаково как
для передней части, так и для задней части
(см. вид в разрезе в методике ниже).
Необходимо использовать стенд для ремонта
кузова.
В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.
Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).
КОМПЛЕКТ ПОСТАВКИ
Деталь в сборе с:
– передней поперечиной под передним сиденьем,
– задней поперечиной под передним сиденьем,
– приваренным болтом,
– приваренной шпилькой,
– передним усилителем туннеля,
– креплением стопора оболочки троса,
– передней поперечиной заднего пола.

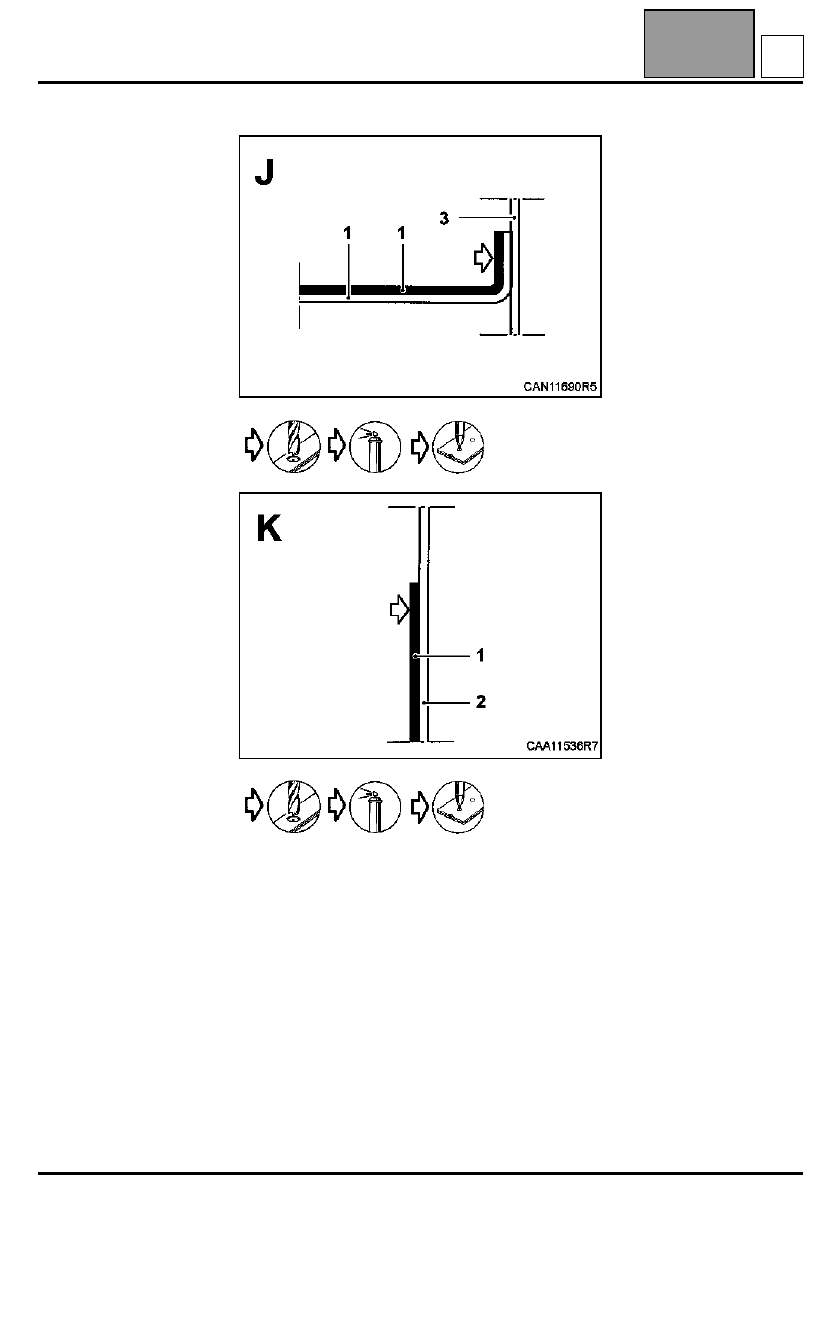

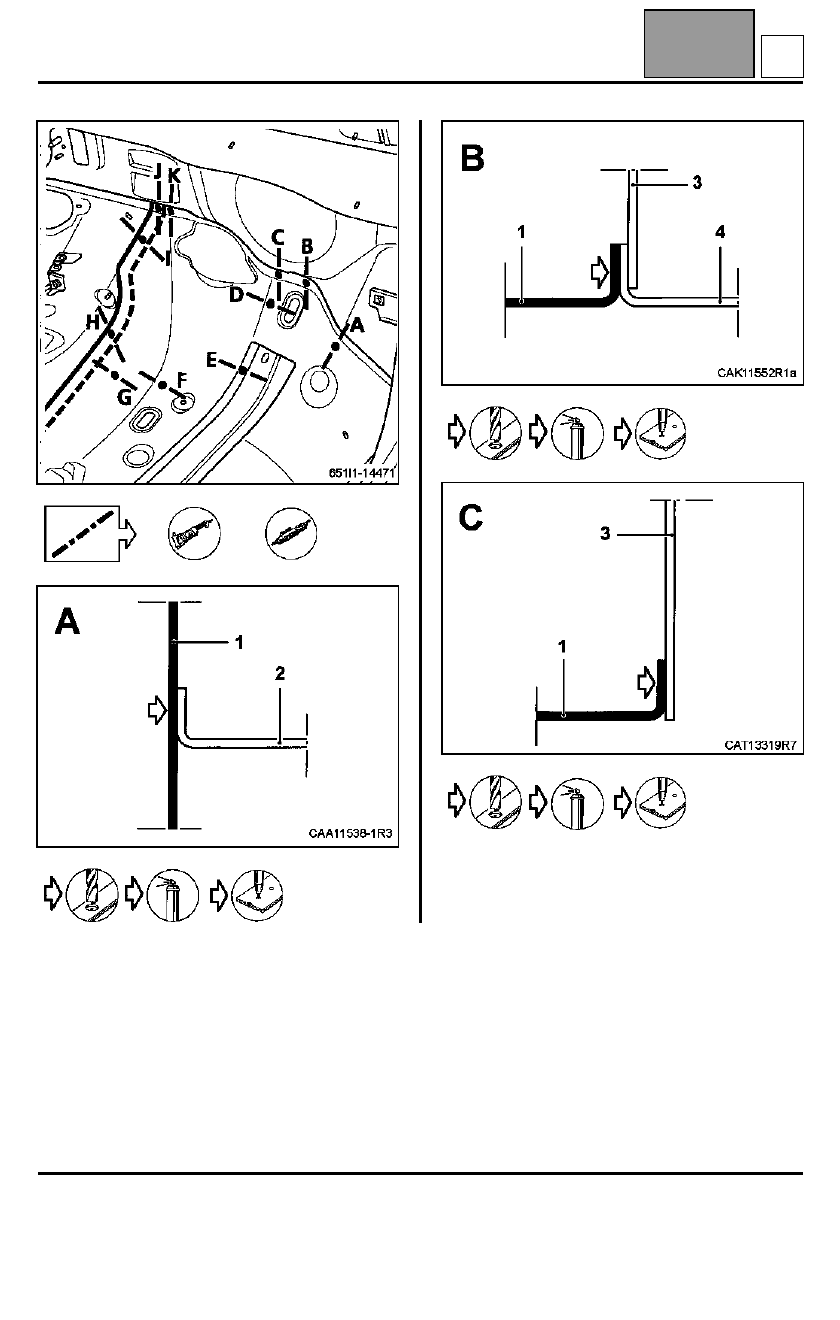

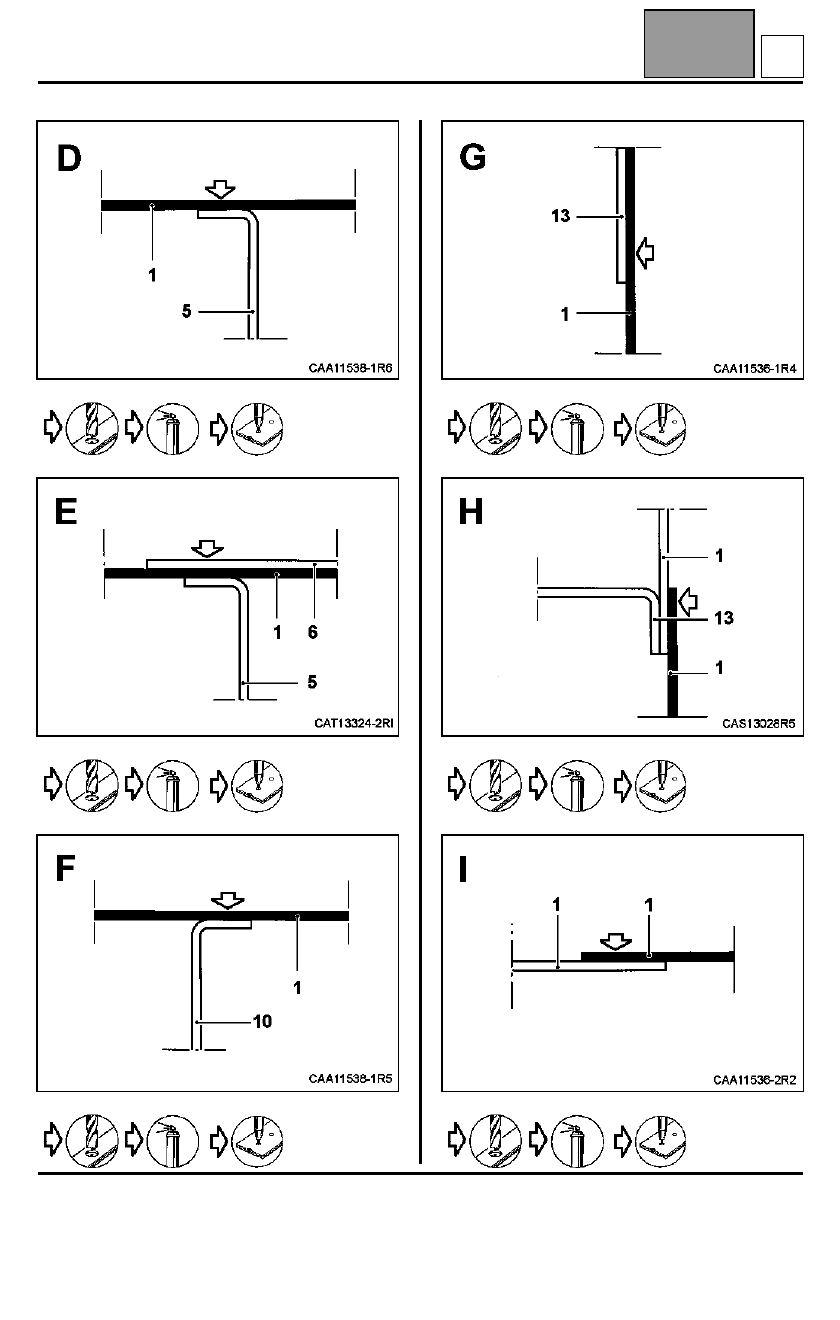

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1
Центральная секция пола
2
Передняя боковая поперечина
3
Щиток передка
4
Передний лонжерон
5
Задняя часть переднего лонжерона
6
Усилитель переднего лонжерона
7
Усилитель туннеля
8
Задняя поперечина под передним
сиденьем
9
Передняя поперечина под передним
сиденьем
10 Передний усилитель тоннеля
11 Крепление стопора оболочки троса
12 Передняя поперечина заднего пола
13 Усилитель туннеля
14 Накладка панели порога
1,47
1
0,7
1,5
2
2,5
1
1
1
1
1,2
1,5
1,5
1
41B-1
