НИЖНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Задняя часть переднего лонжерона

41A

A

41A-28

Задняя часть переднего лонжерона

Замена данной детали является дополнительной
операцией при замене передней колесной арки в
сборе с лонжероном.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

Необходимо использовать стенд для ремонта
кузова.

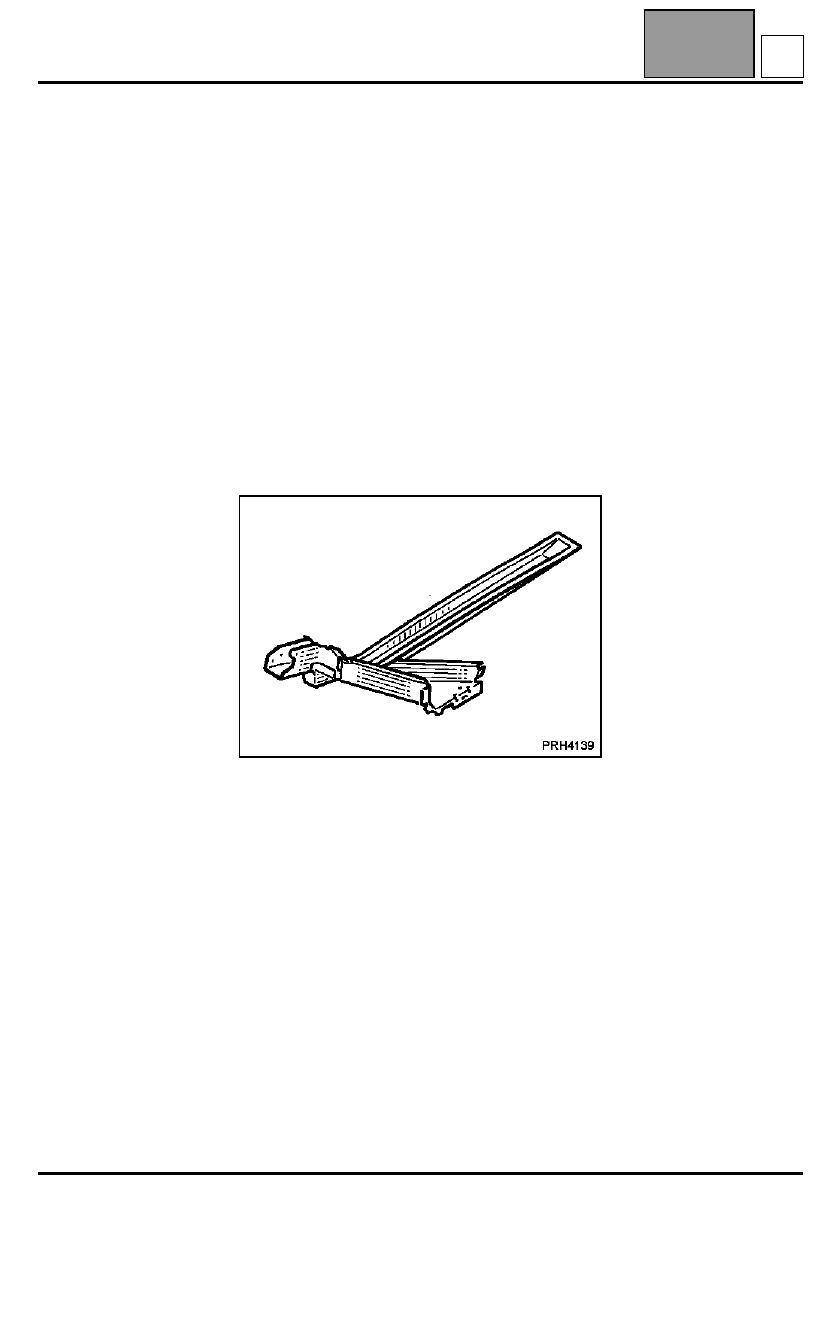

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– передним кронштейном крепления подрамника,
– боковой передней поперечиной,
– усилителем лонжерона.

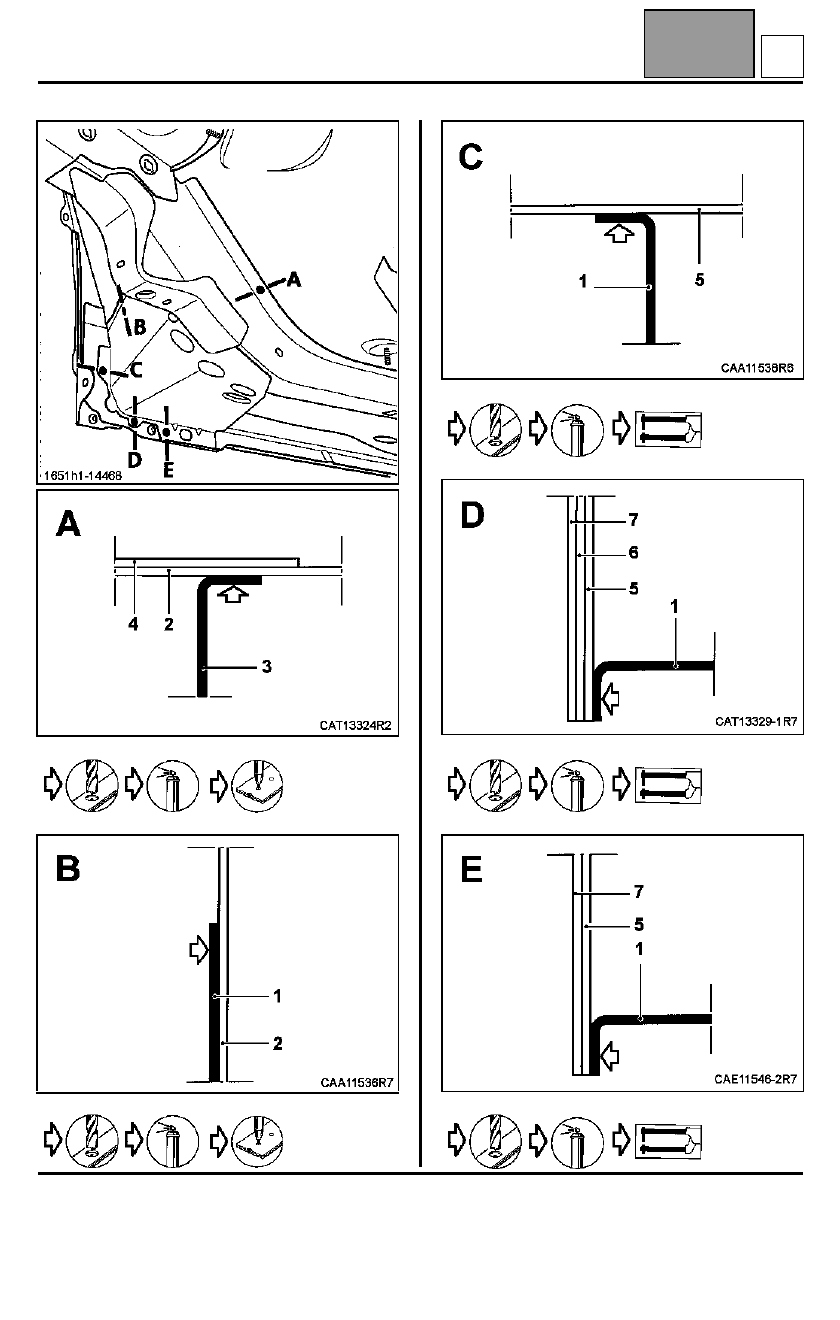

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Передняя боковая поперечина

2

Центральная секция пола

3

Задняя часть переднего лонжерона

4

Усилитель переднего лонжерона

5

Накладка панели порога

6

Усилитель панели порога

7

Панель порога

8

Задняя опора переднего подрамника

9

Передняя поперечина под передним
сиденьем

10 Задняя поперечина под передним

сиденьем

1
1,47
2
2,5
1
1
1,2
2,5

1

1

H

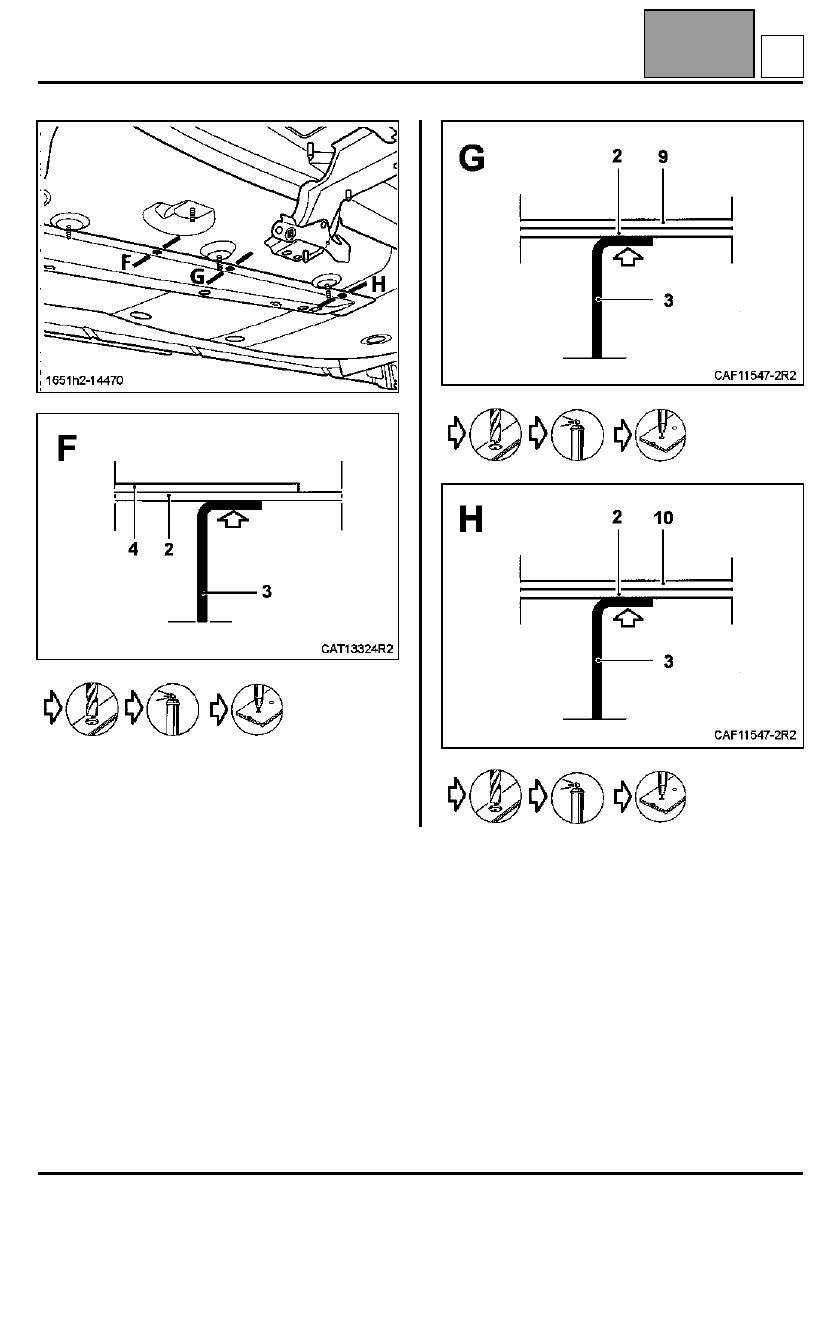

НИЖНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Задняя часть переднего лонжерона

41A

A

41A-29































H

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11A

11A-19

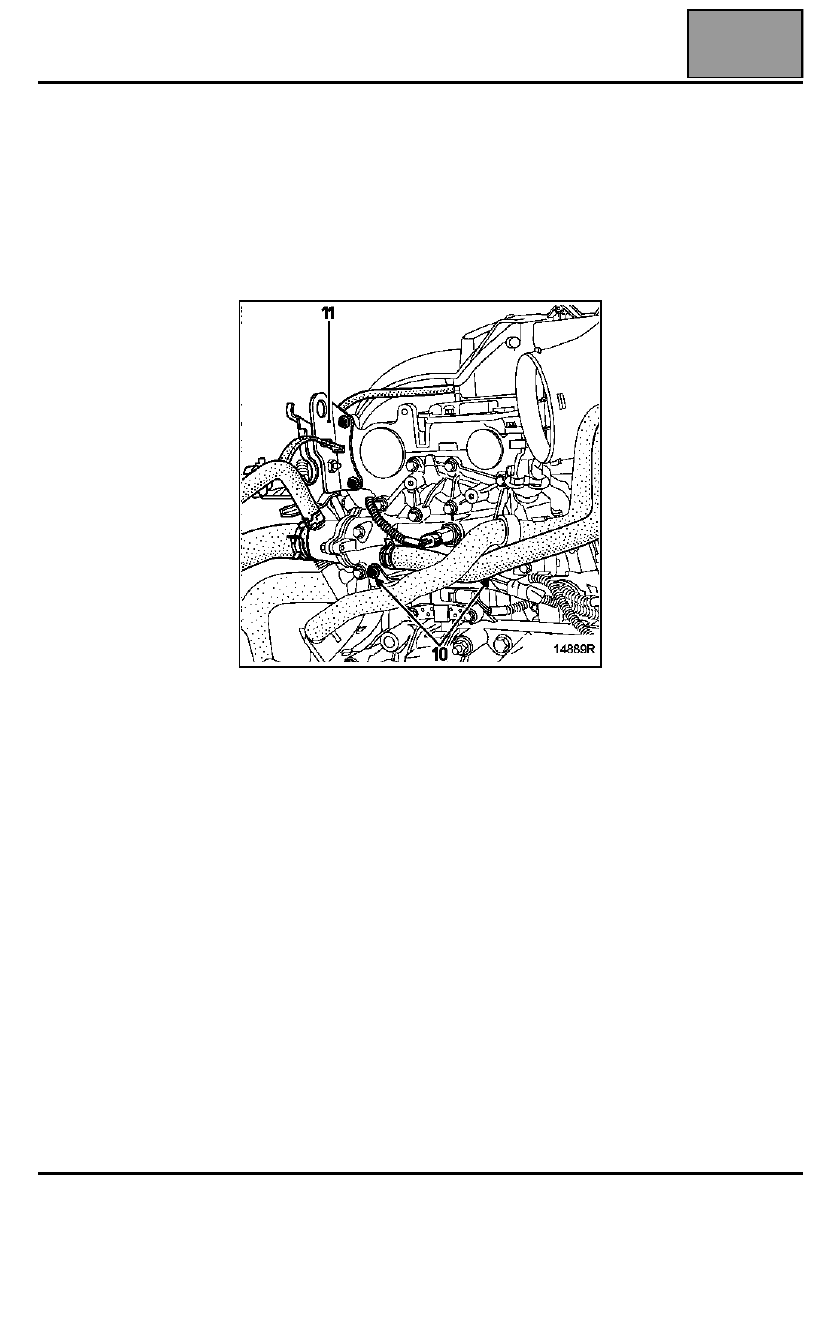

Снимите:
– распределительные валы и коромысла,
– шланги на блоке термостата, расположенного на

трубопроводе отвода охлаждающей жидкости из
головки блока цилиндров, и колодку проводов
датчика температуры охлаждающей жидкости,

– крепления держателя жгута проводов в точках

(10),

– подъемную проушину (11).

НИЖНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Задняя часть переднего лонжерона

41A

A

41A-30
