ОБЩИЕ СВЕДЕНИЯ
Изменение условных обозначений методов ремонта
40A
2. Пояснения условных обозначений
Ниже приведены несколько примеров, касающихся
замены деталей, взятых из Руководство по
ремонту MR354 автомобиля VEL SATIS.
Все пояснения даются курсивом.
ПРИМЕР №1: Передняя часть передней колесной
арки (глава 42A-H):
Замена этой детали является дополнительной
операцией при замене брызговика после бокового
удара.
В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.
Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).
КОМПЛЕКТ ПОСТАВКИ
Деталь поставляется отдельно.
Это означает то, что существует основная
операция, связанная с заменой этой детали,
которая включает предварительные
операции.
Отсюда следуют два параграфа:
"Дополнительными" деталями являются
детали, поврежденные в результате удара и
снятые до начала выполнения операции.
Необходимо заранее выяснить состав
детали, поставляемой в запчасти, чтобы
можно было приступить к работам до
получения детали и заказать наиболее
подходящую деталь.

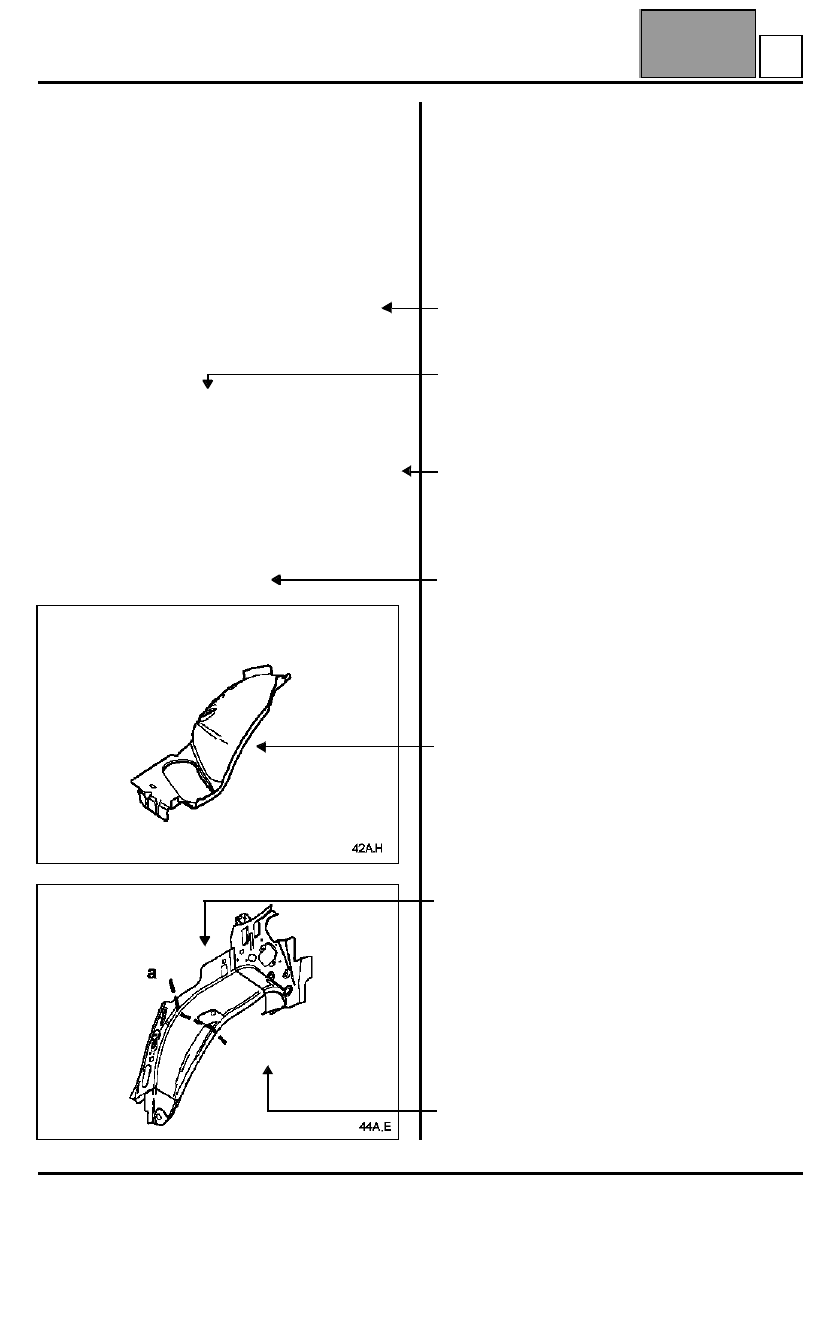

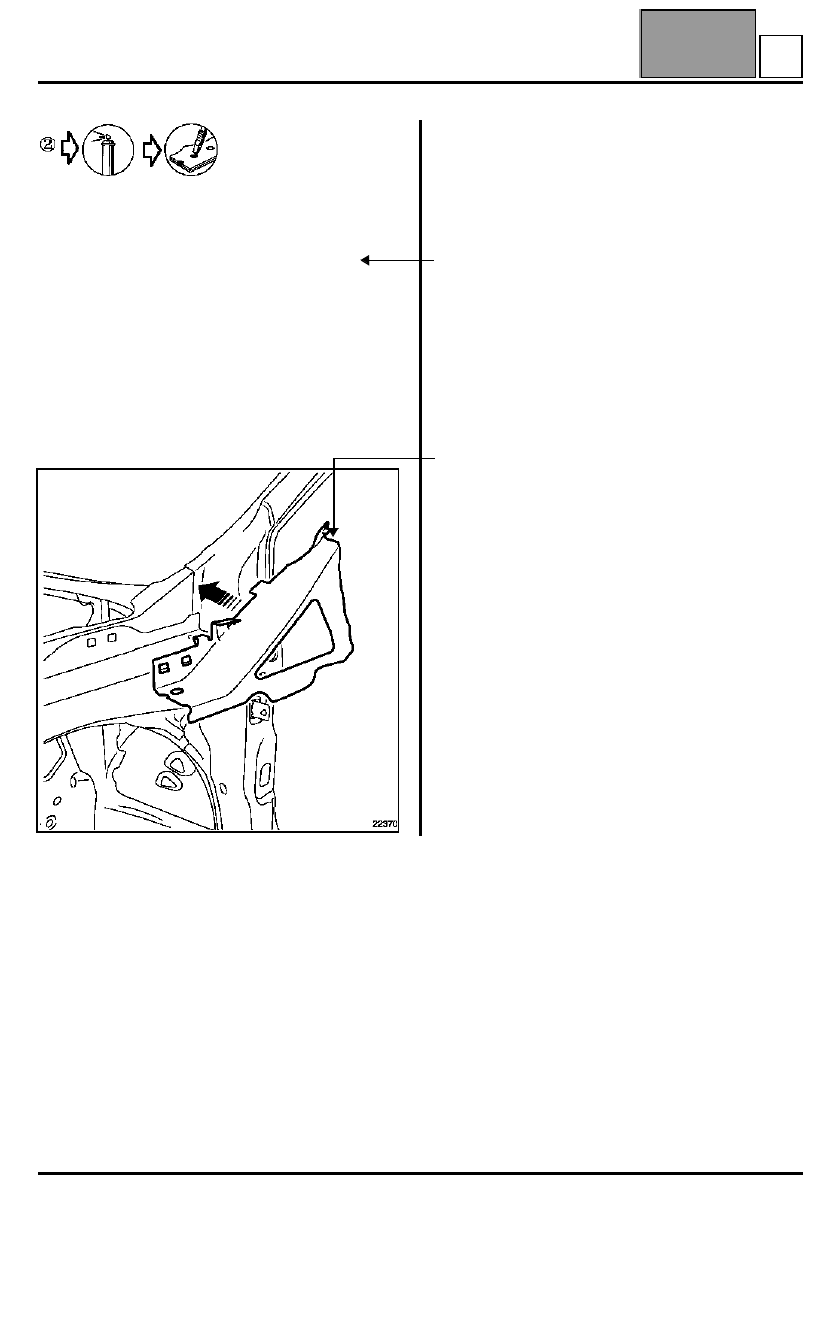

Рисунок, приведенный во введении, взят из
к аталога запасных частей.

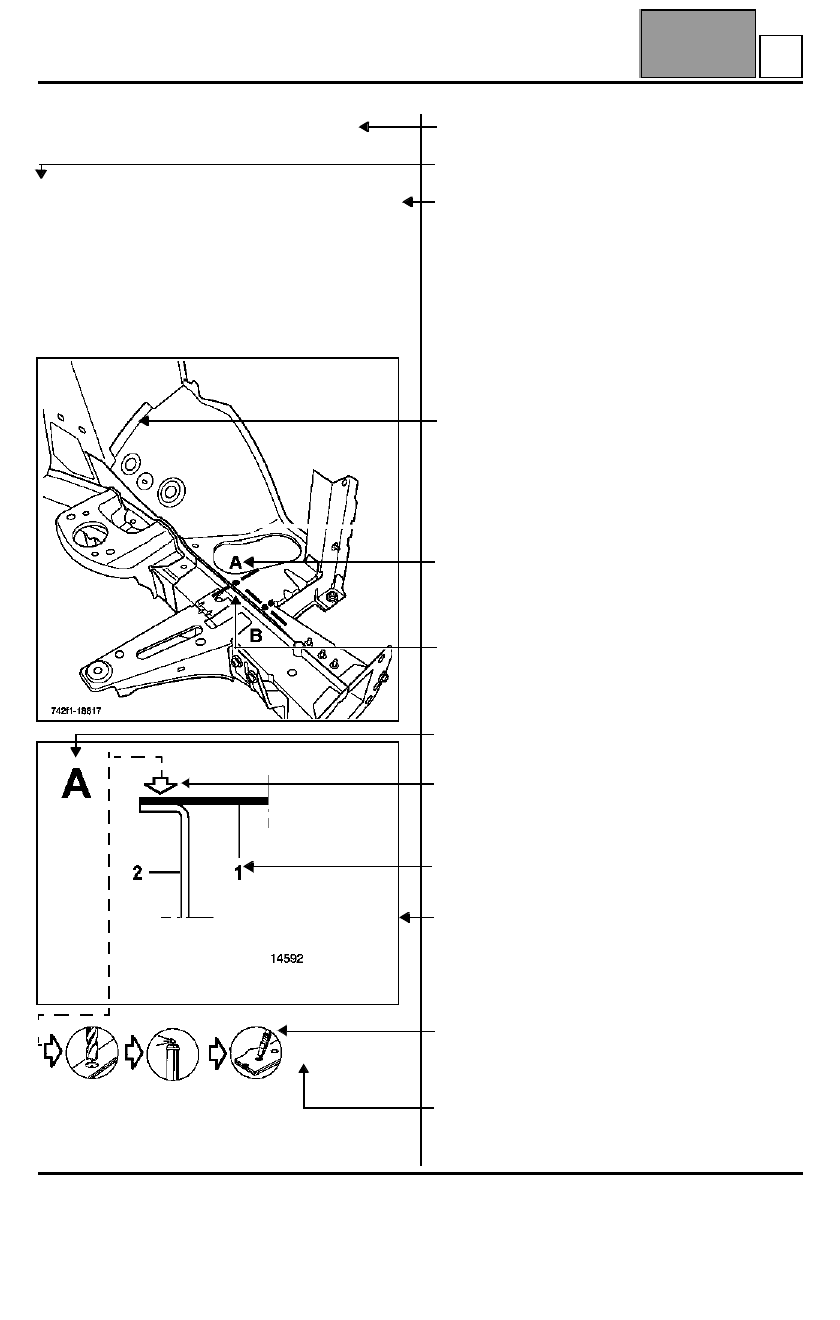

Пунктирная линия на рисунке указывает на
возможность частичной замены (Наружная
колесная арка, 44A-E).
Данное условное обозначение используется
также в деталировочном чертеже деталей, в
нормах времени, отводимых на выполнение
ремонтных работ.

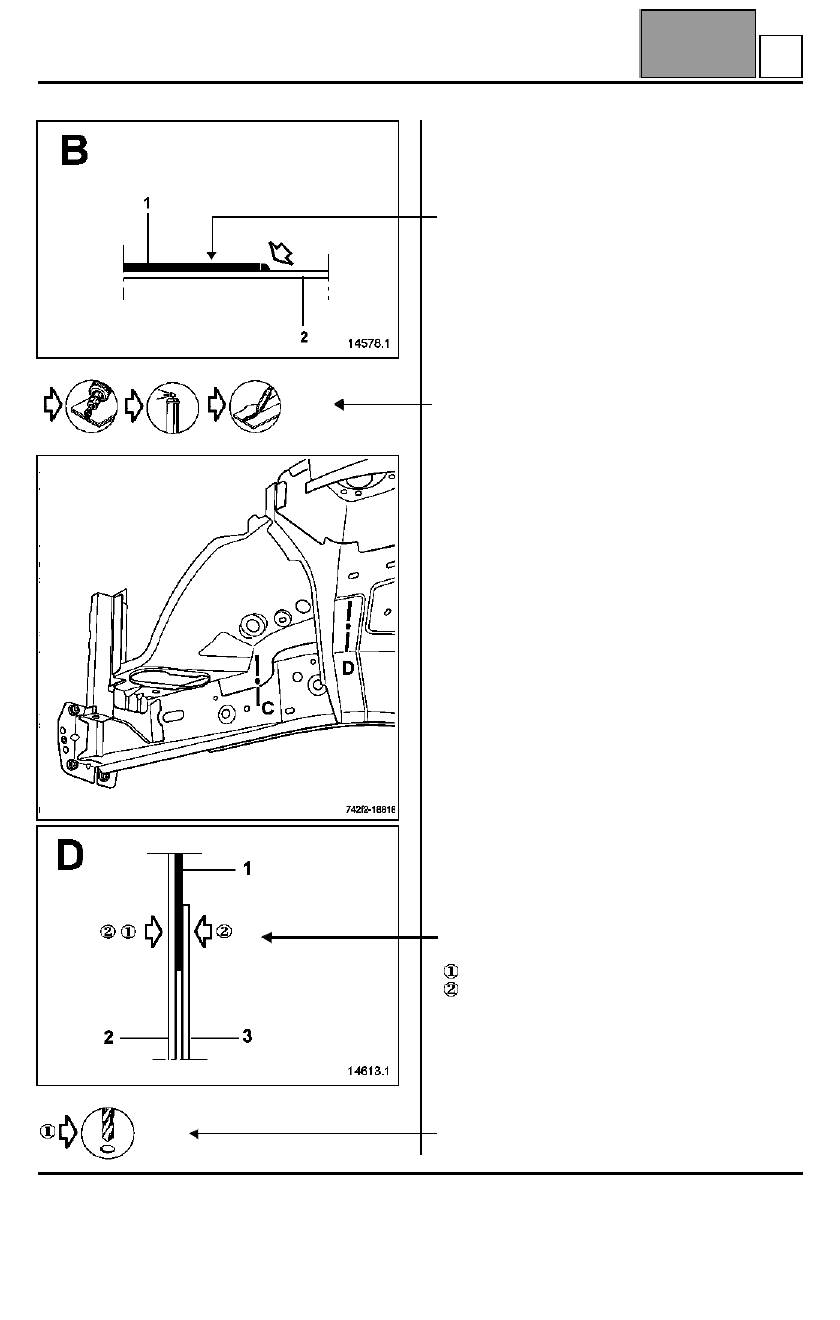

Во всех случаях данная линия разреза точно
описывается в методике, необходимо
руководствоваться этой линией, поскольку
она определяет место разреза и способ
соединения.
(см. ПРИМЕР №4 ниже).
Линии разреза обозначены строчными
буквами.
